AC360变频器使用案例

AC360变频器案例

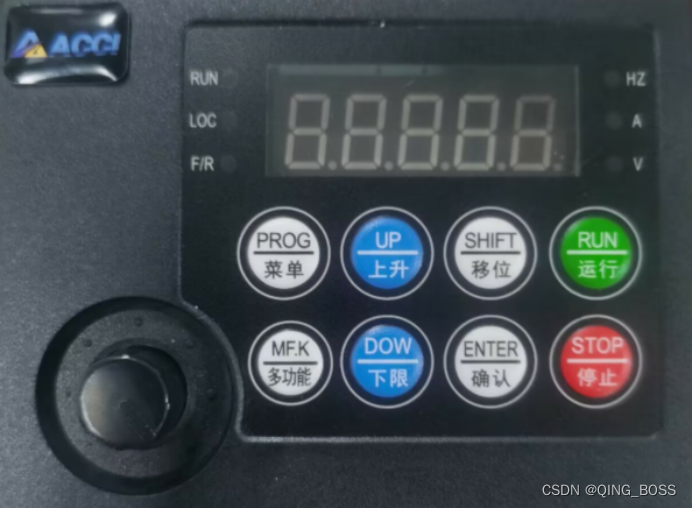

一：面板按键的介绍

面板上共八个按键，运行/停止按键来控制变频器启动与停止；菜单按键来对菜单不同选项进行选择；移位按键来改变参数数位以及查看实际电压、额定电压与输出电流。

上升/下降按键负责调整数字的大小，面板右上方的旋钮负责调整输出频率，进而改变外接三相电机的转速；多功能按键可以根据P7-01作功能切换选择。

现在以调整参数P0-02=1 为例，介绍一下按键的使用。上电后显示0.0到50.0中间的一个数字，数字在闪动代表变频器在待机状态， 此时变频器没运行，按菜单按键（设置按键）显示F0,再找到参数F0-02， 将其参数调为1，调试完成，结束后可按菜单按键，可回到频率显示界面。



二：外接开关实现正反转

先调参数 F0002=1,调这个参数的步骤参考案例一。

GND 是公共端，DI1 是正转，DI2 是反转。GND 和 DI1 导通正转运行，断开停机。 GND 和 DI2 导通反转运行，断开停机。用外部旋钮开关的常开点来实现 GND 和 DI1与 DI2
