1. 通讯说明与总图

2. 通讯说明：

[ S7-1200 通过周期性通讯 PZD 通道(过程数据区) )控制和检测变频器状态]]

1)通讯说明：

传统的Drive控制一般采用开关量多段速、模拟量、Modbus-RTU。在工业4.0时代，Drive(变频器、伺服、机器人等)的工业

以太网通讯(Profinet、Ethercat、Ethernet、CClink-net、Modbus-TCP等)已经成为趋势。

2)通讯软硬件说明：

• PC机：安装TIA –STEP7 &STARTDRIVE 软件,为TIA V15

• G120C装置：选择支持PROFINET的G120C变频器(本例=G120C PN /0.75KW，订货号：6SL3210-1KE12-3UF1)

• G120C 版本：4.7

• S7-1200：支持PROFINET，本实验使用S7-1215

• PROFINET 连接电缆

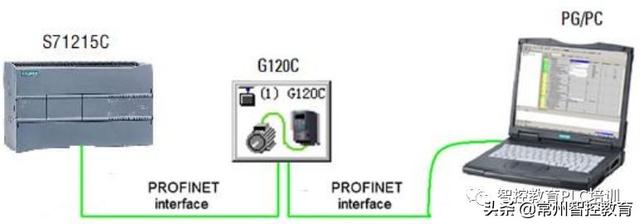

网络连接如下图所示：

2. 通讯 说明

(1) S7-1200 通过周期性通讯 PZD 通道(过程数据区) )控制和检测变频器状态

[ G120 变频器标准的发送 报文和接收报文的
