CN3905规格书|CN3905完全替代MT3905|pin to pin替代MT3905芯片

CN3905是一款低EMI、异步、降压、开关模式转换器，带有内部功率MOSFET。

它提供了一个非常紧凑的解决方案，在广泛的输入电源范围内提供3.5A的连续电流，具有出色的负载和线路调节。CN3905通过良好控制的开关边缘实现低EMI特征。故障状态保护包括可编程输出过电压保护、恒定接通时间模式和热关机。

CN3905可以完全替代MT3905 pin to pin替代兼容MT3905  ，且不用更改任何电路，具体CN3905详细的参数如下：

特征

·宽的4.5V至45V工作输入范围

·3.5A连续输出电流

·500KHz开关频率

·打嗝模式下的短路保护

·内置过电流限制

·可编程输出过压保护

·DCM模式，在轻负载下实现高效率

·集成内部软启动

·120/80mΩ低RDS（ON）内部MOSFET

·输出可从0.8V调节

·低EMI信号

·100%工作循环

·综合内部薪酬

·热停堆

·在ESOP8包中提供

·恒定开启时间模式

应用

·汽车娱乐

·无线和DSL调制解调器

·电脑娱乐

·汽车充电器的电源

CN3905详细的典型应用:

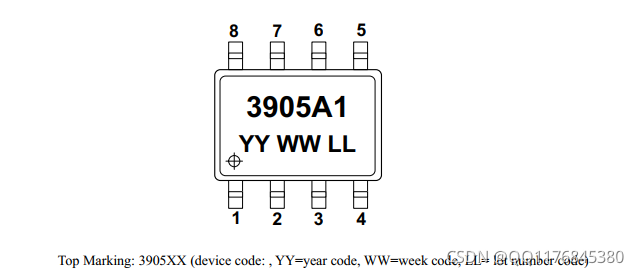

 CN3905管脚配置：
