使用YOLOv8进行训练——电路元件目标检测数据集_电路元件数据集 二极管 电管 电阻器等识别

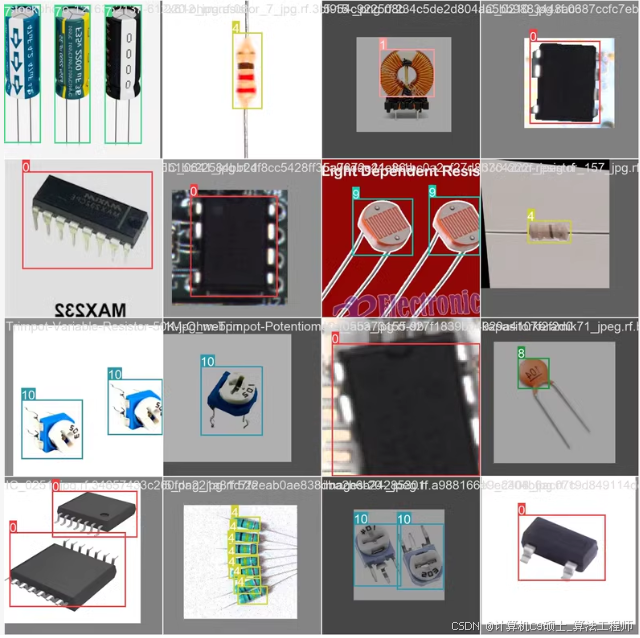

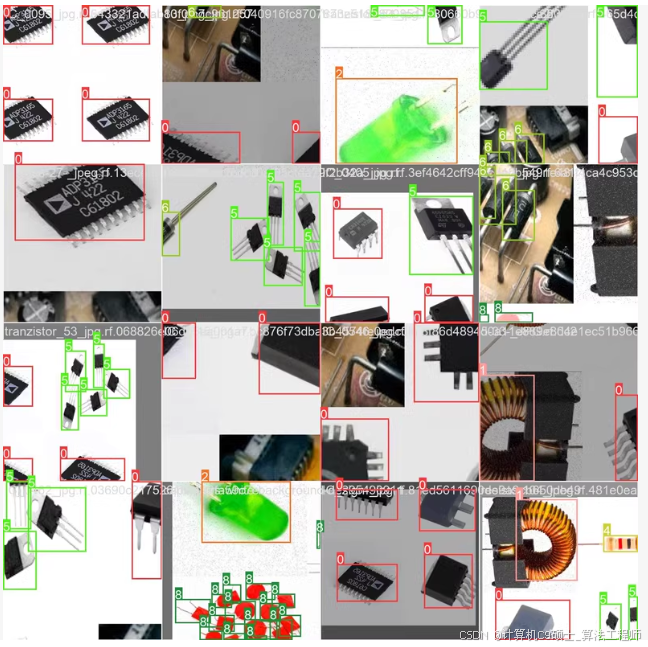

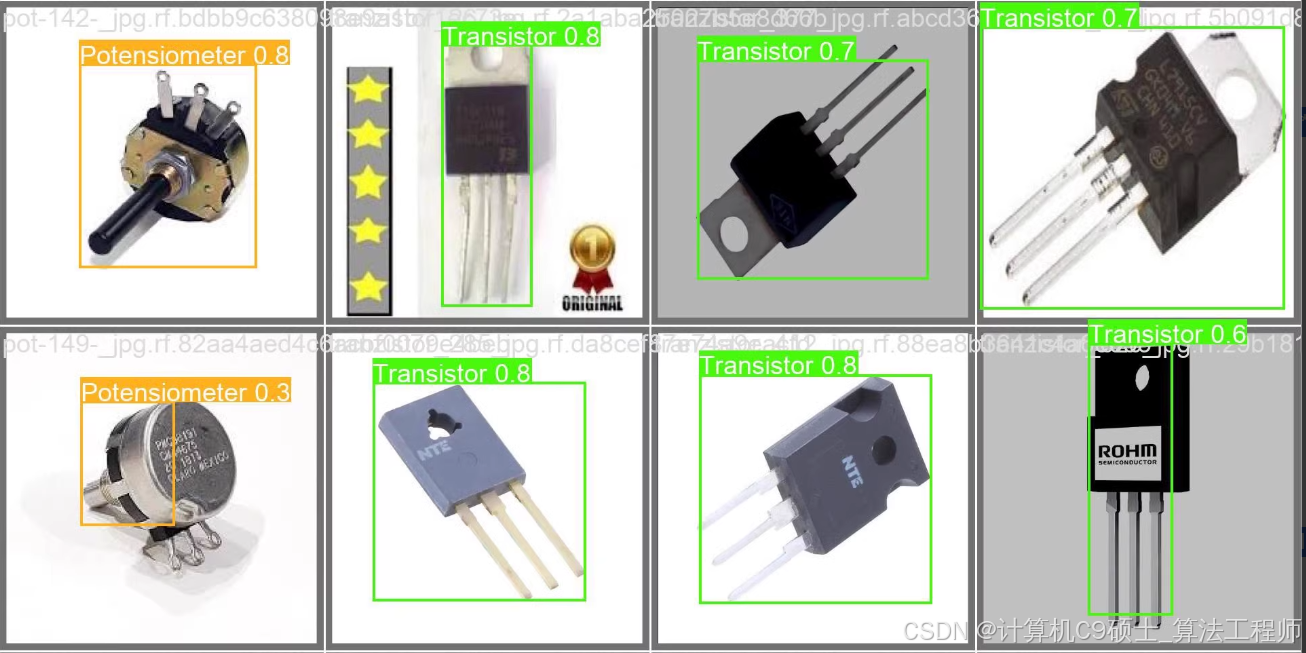

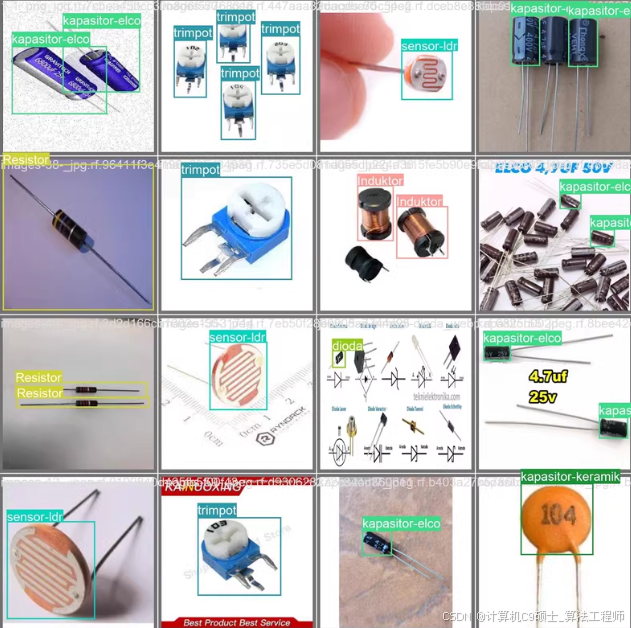

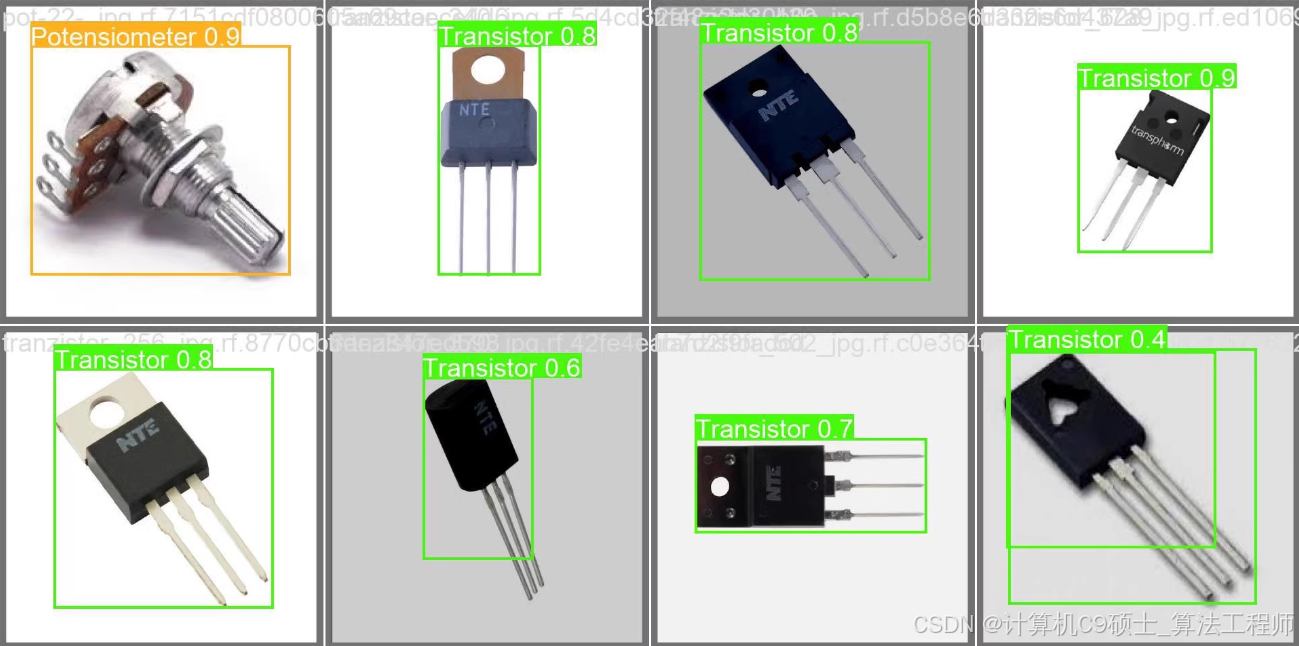

电路元件目标检测数据集（11-2600）

-数据量: 2.6k张高质量图像

-目标类别（nc=11）:
IC - 集成电路
Induktor - 电感
LED - 发光二极管
Potensiometer - 可变电阻器（或电位器）
Resistor - 电阻器
Transistor - 晶体管
Dioda - 二极管
Kapasitor-elco - 电解电容
Kapasitor-keramik - 陶瓷电容
Sensor-LDR - 光敏电阻（或光电传感器）
Trimpot - 微调电位器
-格式（可选）:YOLO格式（.txt）、VOC格式（.xml）



电路元件目标检测数据集，并提供使用YOLOv8进行训练的代码。

数据集介绍
数据集概述
数据集名称：Circuit Component Detection Dataset (CCDD)
数据类型：RGB图像
目标类别：11类电路元件
图像数量：2600张高质量图像
数据量：约2.6GB
标注格式：YOLO格式（.txt）、VOC格式（.xml）

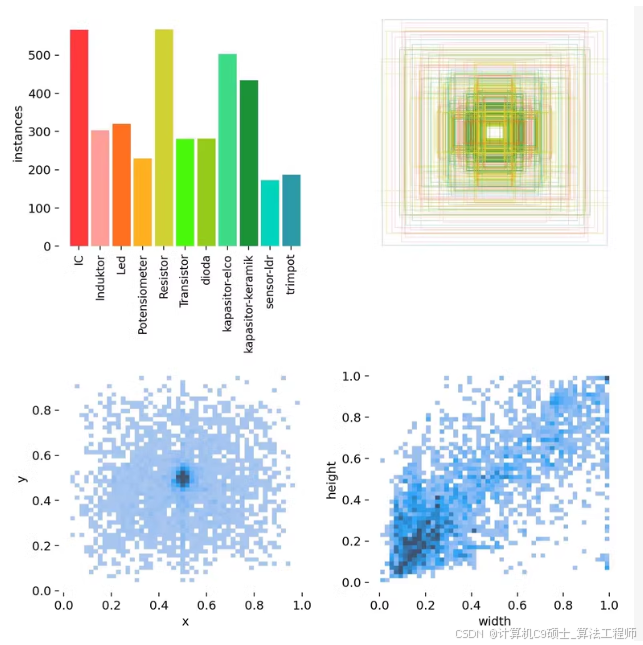

目标类别
IC - 集成电路
Induktor - 电感
LED - 发光二极管
Potensiometer - 可变电阻器（或电位器）
Resistor - 电阻器
Transistor - 晶体管
Dioda - 二极管
Kapasitor-elco - 电解电容
Kapasitor-keramik - 陶瓷电容
Sensor-LDR - 光敏电阻（或光电传感器）
Trimpot - 微调电位器
数据集目录结构
深色版本
CCDD/
├── images/
│ ├── train/
│ ├── val/
│ └── test/
├── labels_yolo/
│ ├── train/
│ ├── val/
│ └── test/
├── labels_voc/
│ ├── train/
│ ├── val/
│ └── test/
└── data.yaml
数据集配置文件
创建一个data.yaml文件，配置数据集的路径和类别信息：

yaml
深色版本
path: ./CCDD # 数据集路径
train: images/train # 训练集图像路径
val: images/val # 验证集图像路径
test: images/test # 测试集图像路径

nc: 11 # 类别数
names: [‘IC’, ‘Induktor’, ‘LED’, ‘Potensiometer’, ‘Resistor’, ‘Transistor’, ‘Dioda’, ‘Kapasitor-elco’, ‘Kapasitor-keramik’, ‘Sensor-LDR’, ‘Trimpot’] # 类别名称
YOLOv8训练代码
安装YOLOv8库和依赖项：
bash
深色版本
git clone https://github.com/ultralytics/ultralytics.git
cd ultralytics
pip install -r requirements.txt
训练模型：
python
深色版本
from ultralytics import YOLO

def train_model(data_yaml_path, model_config, epochs, batch_size, img_size):
# 加载模型
model = YOLO(model_config)

# 训练模型
results = model.train(
    data=data_yaml_path,
    epochs=epochs,
    batch=batch_size,
    imgsz=img_size
)

# 保存模型
model.save("runs/train/circuit_component_detection/best.pt")

if name == “main”:
data_yaml_path = ‘CCDD/data.yaml’
model_config = ‘yolov8s.yaml’
epochs = 100
batch_size = 16
img_size = 640

train_model(data_yaml_path, model_config, epochs, batch_size, img_size)

详细解释
安装YOLOv8和依赖项：
克隆YOLOv8仓库并安装所有必要的依赖项。
训练模型：
导入YOLOv8库。
加载模型配置文件。
调用model.train方法进行训练。
保存训练后的最佳模型。
运行训练脚本
将上述脚本保存为一个Python文件（例如train_yolov8.py），然后运行它。

bash
深色版本
python train_yolov8.py
输出结果
运行脚本后，YOLOv8会在指定的输出目录中生成训练日志和最佳模型文件。你可以使用这些模型文件进行推理和评估。

转换标注格式（可选）
如果你的数据集是VOC格式的，需要将其转换为YOLO格式。以下是转换脚本：

python
深色版本
import xml.etree.ElementTree as ET
import os

def convert_voc_to_yolo(voc_file, yolo_file, class_names):
tree = ET.parse(voc_file)
root = tree.getroot()

width = int(root.find('size/width').text)
height = int(root.find('size/height').text)

with open(yolo_file, 'w') as f:
    for obj in root.findall('object'):
        class_name = obj.find('name').text
        if class_name not in class_names:
            continue
        class_id = class_names.index(class_name)

        bbox = obj.find('bndbox')
        x_min = float(bbox.find('xmin').text)
        y_min = float(bbox.find('ymin').text)
        x_max = float(bbox.find('xmax').text)
        y_max = float(bbox.find('ymax').text)

        x_center = (x_min + x_max) / 2.0 / width
        y_center = (y_min + y_max) / 2.0 / height
        w = (x_max - x_min) / width
        h = (y_max - y_min) / height

        f.write(f"{class_id} {x_center} {y_center} {w} {h}\n")

def convert_all_voc_to_yolo(voc_dir, yolo_dir, class_names):
os.makedirs(yolo_dir, exist_ok=True)
for filename in os.listdir(voc_dir):
if filename.endswith(‘.xml’):
voc_file = os.path.join(voc_dir, filename)
yolo_file = os.path.join(yolo_dir, filename.replace(‘.xml’, ‘.txt’))
convert_voc_to_yolo(voc_file, yolo_file, class_names)

if name == “main”:
class_names = [‘IC’, ‘Induktor’, ‘LED’, ‘Potensiometer’, ‘Resistor’, ‘Transistor’, ‘Dioda’, ‘Kapasitor-elco’, ‘Kapasitor-keramik’, ‘Sensor-LDR’, ‘Trimpot’]
voc_train_dir = ‘CCDD/labels_voc/train’
yolo_train_dir = ‘CCDD/labels_yolo/train’
convert_all_voc_to_yolo(voc_train_dir, yolo_train_dir, class_names)

voc_val_dir = 'CCDD/labels_voc/val'
yolo_val_dir = 'CCDD/labels_yolo/val'
convert_all_voc_to_yolo(voc_val_dir, yolo_val_dir, class_names)

详细解释
转换标注格式：
编写一个脚本来将VOC格式的XML文件转换为YOLO格式的TXT文件。
遍历所有VOC格式的标注文件，提取边界框和类别信息，并将其转换为YOLO格式。
运行转换脚本：
将上述脚本保存为一个Python文件（例如convert_voc_to_yolo.py），然后运行它。
bash
深色版本
python convert_voc_to_yolo.py
总结
通过以上步骤，你可以准备好电路元件目标检测数据集，并使用YOLOv8进行训练
