基于Python的车载环视鸟瞰图系统开发演示

项目说明：基于Python的环视系统开发演示

本项目是一个简单、可运行且易于复现的演示，展示如何使用Python开发环视系统。包含相机标定、图像拼接和实时处理等关键步骤。

项目背景

最初在一辆配备AGX Xavier和四个USB鱼眼摄像头的小车上开发（参见img/smallcar.mp4）：

（摄像头分辨率设为640x480，全部使用Python实现）

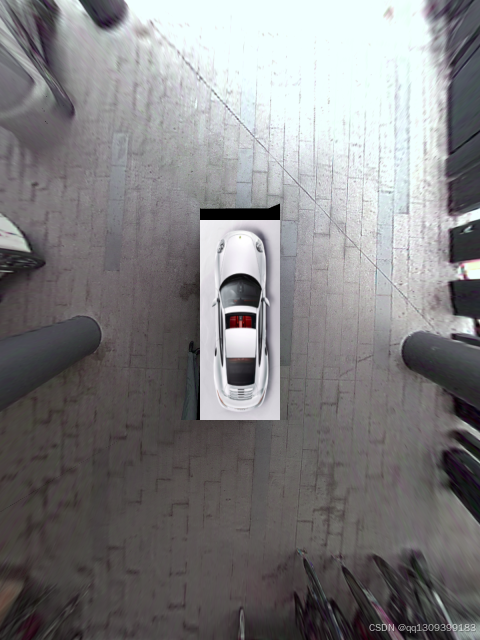

后期改进并迁移到北汽EU5车型，仍使用Xavier AGX处理，获得更好效果（参见img/car.mp4）：

（EU5版本使用四个960x640分辨率的CSI摄像头，最终环视图像分辨率1200x1600，无/有后处理时帧率分别为17/7fps）

注意：车辆前方的黑色区域是投影后的盲区，因前摄像头安装不当导致。

硬件软件配置

小型车项目硬件：

1. 四个USB鱼眼摄像头（支持640x480|800x600|1920x1080三种分辨率，选用640x480）
2. AGX Xavier（开发也可在普通笔记本完成）

EU5项目硬件：

1. 四个960x640 CSI摄像头（使用Sekonix SF3326-100-RCCB型号）
2. 同款AGX Xavier

软件环境：

1. Ubuntu 16.04/18.04
2. Python≥3
3. OpenCV≥3
4. PyQt5（主要用于多线程处理）


实施步骤

1. 相机标定准备

使用项目中的run_calibrate_camera.py脚本进行标定。标定图像存放在images/目录：

前视	后视	左侧	右侧

标定参数存储在yaml目录下的对应文件中。地面标定板尺寸为6m×10m，黑白方格40cm×40cm，带圆格80cm×80cm。

2. 投影参数设置

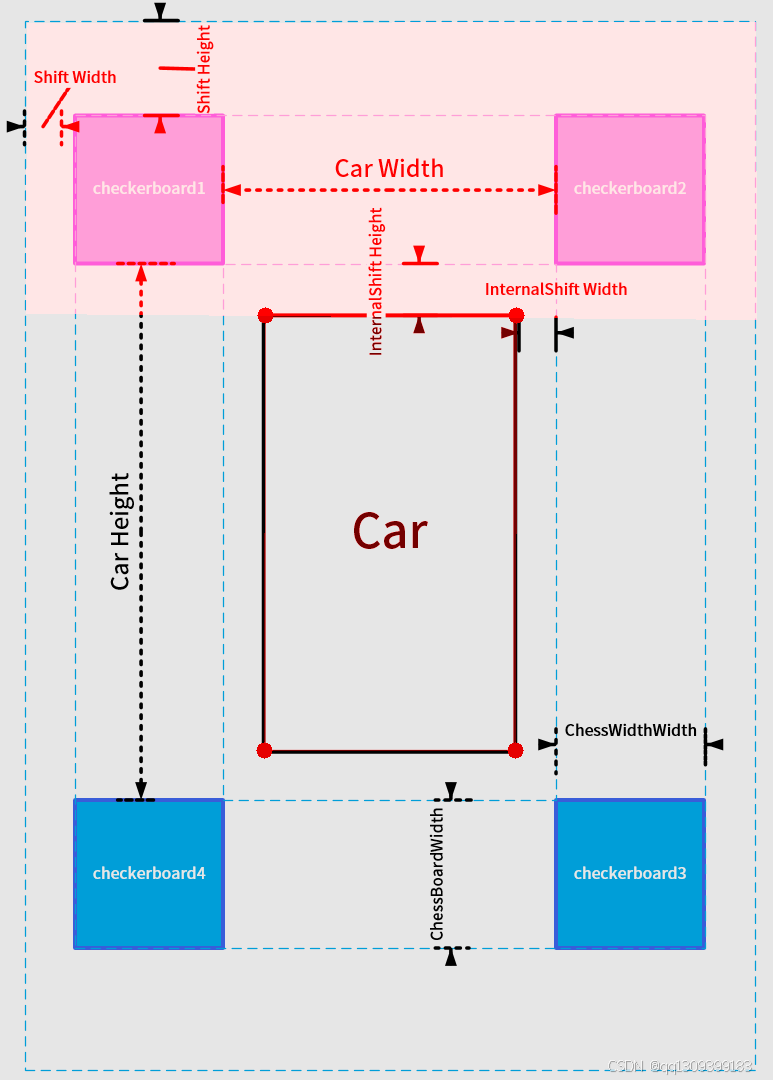

通过地面标定板计算各相机的投影矩阵，将图像转换为鸟瞰视角。关键参数包括：

• innerShiftWidth/Height：标定板内缘与车辆的间距
• shiftWidth/Height：期望扩展的视野范围
• totalWidth/Height：鸟瞰图覆盖区域（本例为600+2×shiftWidth, 1000+2×shiftHeight cm）

车辆区域将分为八个部分（FL/F/FR/L/R/BL/BR等），其中FL/FR/BL/BR为相邻相机重叠区域。

3. 手动选取特征点

运行run_get_projection_maps.py脚本：

python run_get_projection_maps.py -camera front -scale 0.7 0.8 -shift -150 -100

通过点击四个特征点计算透视变换矩阵。示例过程：

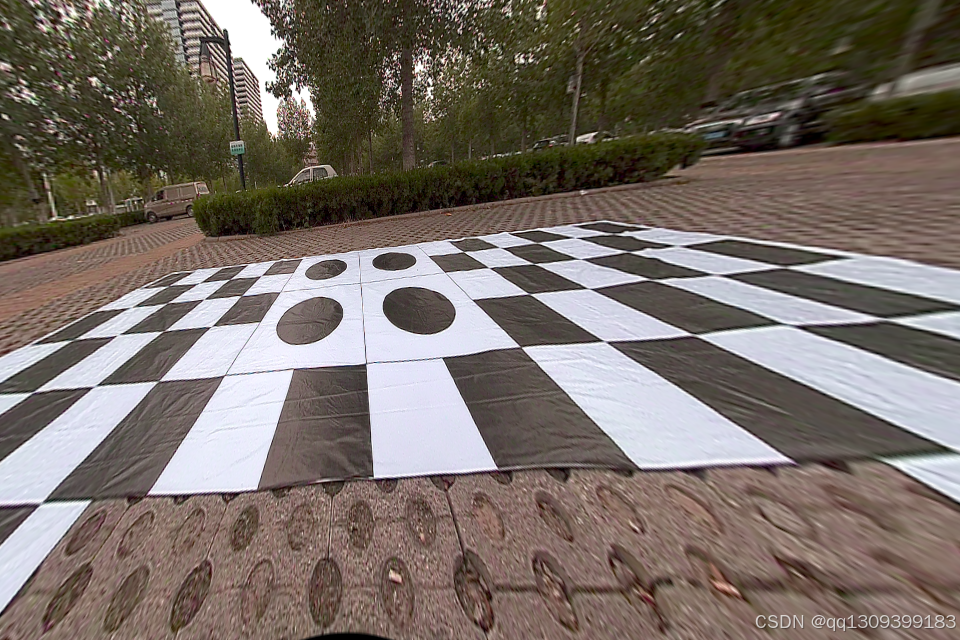

1. 前视摄像头校正图像：
   <

2. 选择特征点：

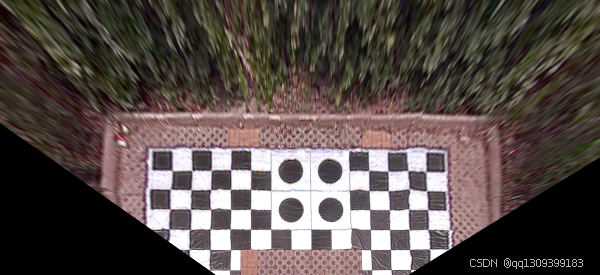

3. 生成鸟瞰图：

4. 图像拼接与平滑

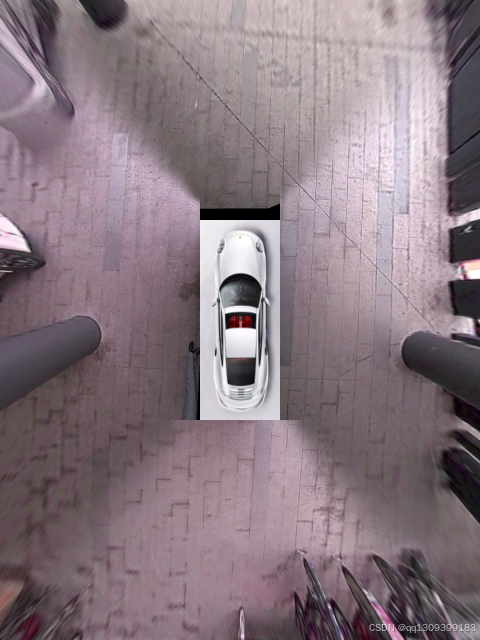

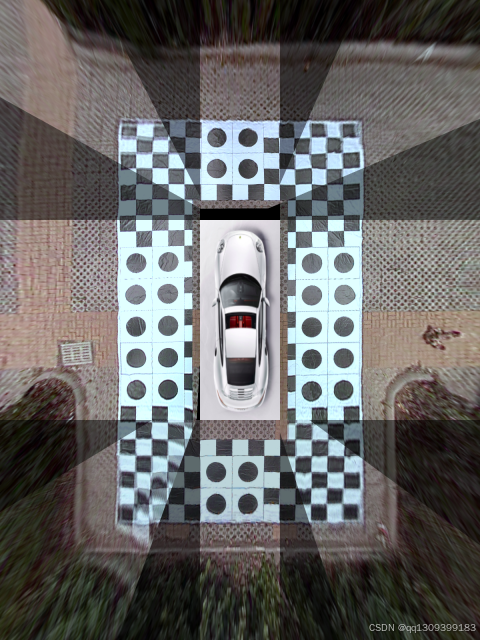

运行run_get_weight_matrices.py生成拼接结果：

关键技术要点：

1. 重叠区域融合：采用距离加权算法（权重公式𝑤=𝑑𝐵²/(𝑑𝐴²+𝑑𝐵²)）
2. 亮度均衡：通过12个系数调整BGR三通道（各相机独立）
3. 色彩平衡：消除不同相机间的色差

5. 实车演示

运行run_live_demo.py进行测试。USB摄像头直接调用cv2.VideoCapture()，CSI摄像头需使用GStreamer管道。

注意事项

1. 多线程同步：使用MultiBufferManager类管理线程同步
2. 查找表优化：预计算映射表提升处理速度
3. 矩阵压缩存储：将四个权重矩阵压缩为RGBA四通道图像

脚本说明

1. run_calibrate_camera.py：内参标定
2. param_settings.py：投影参数设置
3. run_get_projection_maps.py：投影点选取
4. run_get_weight_matrices.py：权重矩阵计算
5. run_live_demo.py：实车演示

该项目虽不复杂，但涉及精细计算，完整展示了从标定到实时环视的系统开发流程。
