任务要点

本部分实验共有 15 个，需使用 Cisco Packet Tracer软件完成。
请大家先了解 VLSM、CIDR、RIP、OSPF、VLAN、STP、NAT 及 DHCP等概念，以能够进行网络规划和配置

一、PC 构建 LAN

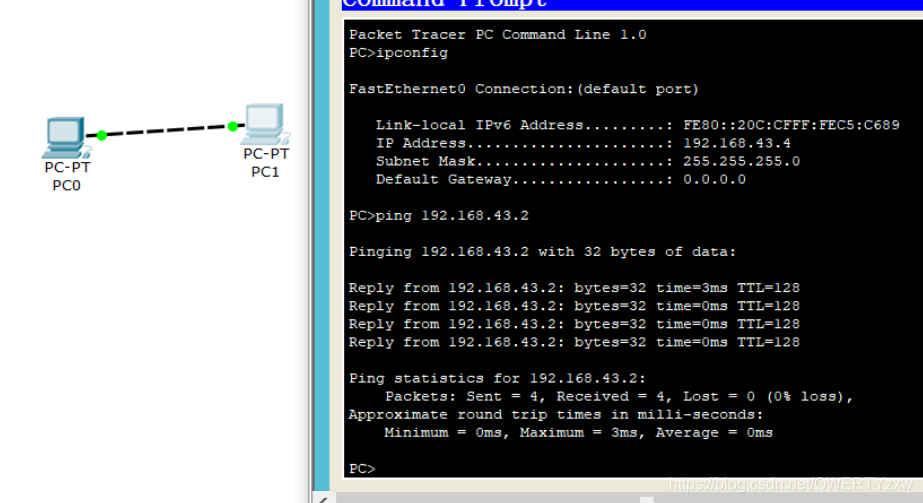

直接连接两台 PC 构建 LAN
将两台 PC 直接连接构成一个网络。注意：直接连接需使用交叉线。
进行两台 PC 的基本网络配置，只需要配置 IP 地址即可，然后相互 ping 通即成功。

用交换机构建 LAN

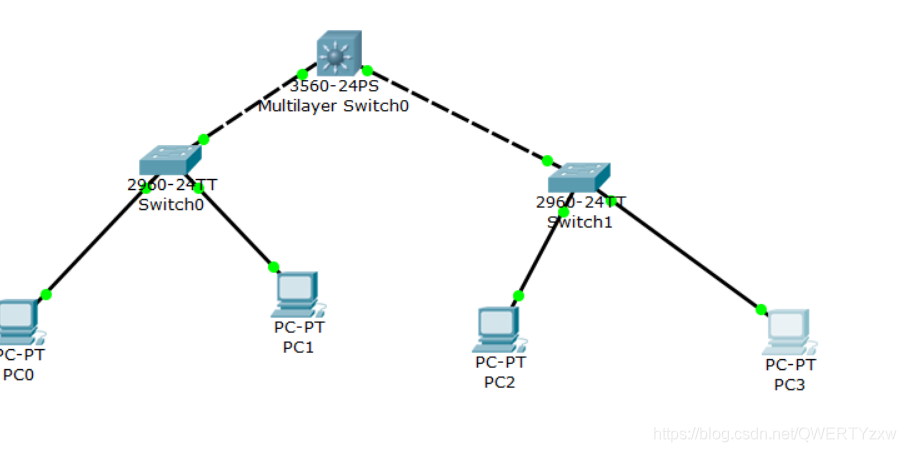

构建如下拓扑结构的局域网

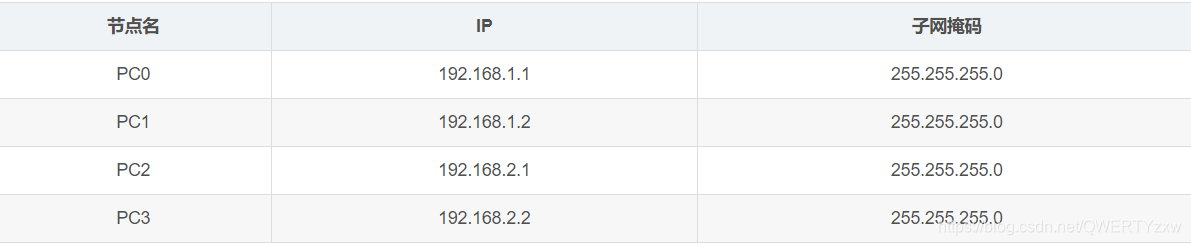

各PC的基本网络配置如下表：

问题

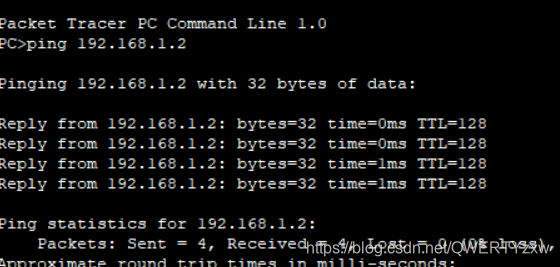

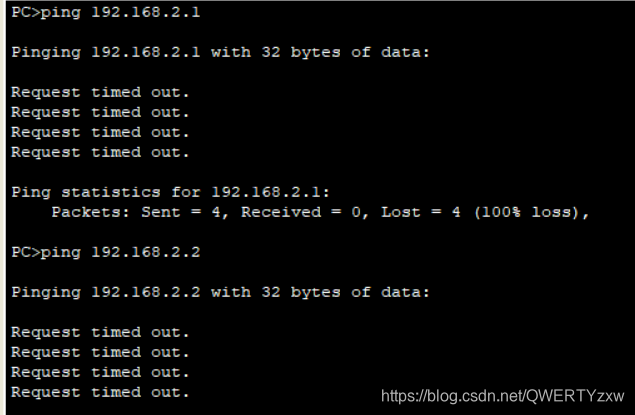

PC0 能否 ping 通 PC1、PC2、PC3 ？


PC0可以ping通PC1，但是ping不通PC2，PC3。

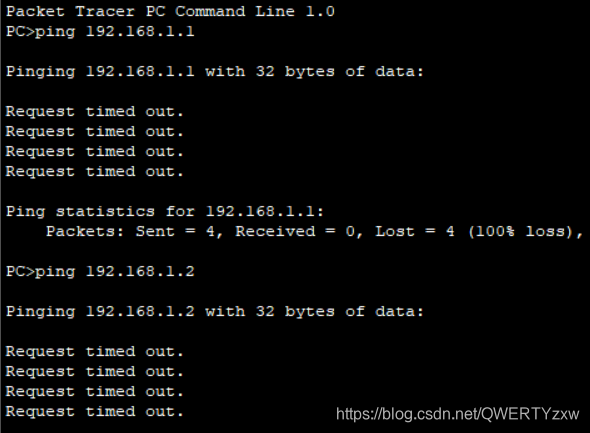

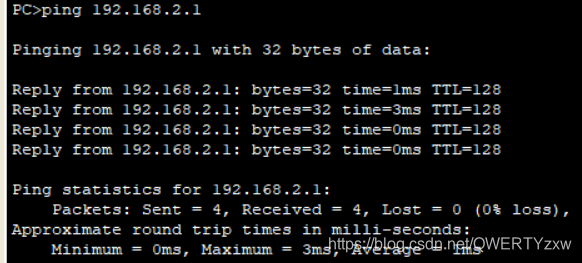

PC3 能否 ping 通 PC0、PC1、PC2 ？为什么？


PC3可以ping通PC2，但是ping不通PC0，PC1。由于PC0和PC1的IP地址与子网掩码相与得到的结果是192.168.1.0，表示PC0和PC1在该子网下。同理，PC2和PC3的IP与子网掩码相与得到的是192.168.2.0，他们处于该子网下。即表明PC3和PC0，PC1不在同一个子网下。

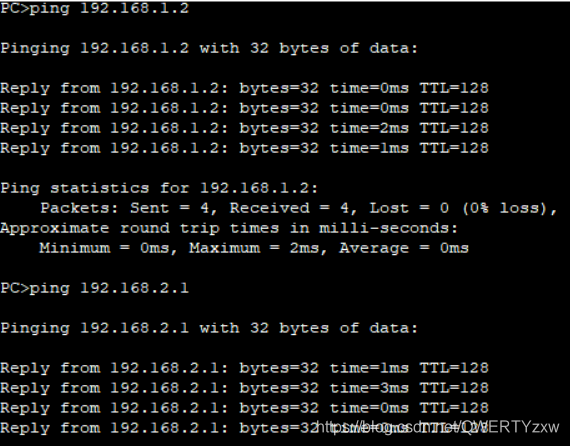

将 4 台 PC 的掩码都改为 255.255.0.0 ，它们相互能 ping 通吗？为什么？

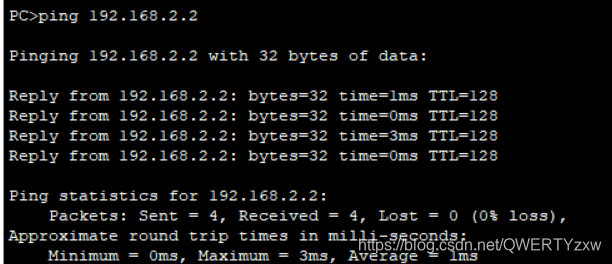

可以Ping过，同处于192.168.2.2这个子网下
使用二层交换机连接的网络需要配置网关吗？为什么？
不需要，由于二层交换机它是子网内部进行数据传输，不需经过到网关对外进行通信，所以，不需要设置网关
集线器 Hub 是工作在物理层的多接口设备，它与交换机的区别是什么?
集线器Hub是工作在物理层，而交换机则是工作在物理层和数据链路层
交换机接口地址列表
二层交换机是一种即插即用的多接口设备，它对于收到的帧有 3 种处理方式：广播、转发和丢弃（请弄清楚何时进行何种操作）。那么，要转发成功，则交换机中必须要有接口地址列表即 MAC 表，该表是交换机通过学习自动得到的！

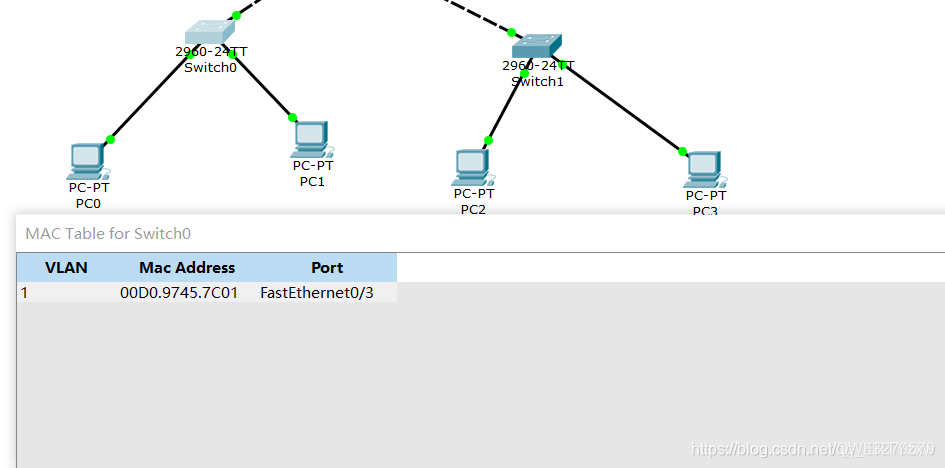

仍然构建上图的拓扑结构，并配置各计算机的 IP 在同一个一个子网，使用工具栏中的放大镜点击某交换机如左边的 Switch3，选择 MAC Table，可以看到最初交换机的 MAC 表是空的，也即它不知道该怎样转发帧（那么它将如何处理？），用 PC0 访问（ping）PC1 后，再查看该交换机的 MAC 表，现在有相应的记录，请思考如何得来。随着网络通信的增加，各交换机都将生成自己完整的 MAC 表，此时交换机的交换速度就是最快的！

二、生成树协议

交换机在目的地址未知或接收到广播帧时是要进行广播的。如果交换机之间存在回路/环路，那么就会产生广播循环风暴，从而严重影响网络性能。
而交换机中运行的 STP 协议能避免交换机之间发生广播循环风暴。

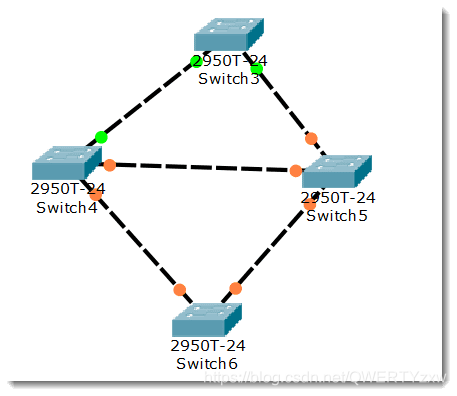

只使用交换机，构建如下拓扑：

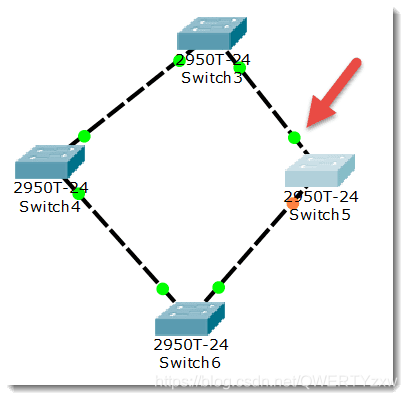

网络运行期间，假设某个时候 Switch4 与 Switch5 之间的物理连接出现问题（将 Switch4 与 Switch5 的连线剪掉），则该生成树将自动发生变化。Switch5 上方先前 Blocking 的那个接口现在活动了（绿色），但下方那个接口仍处于 Blocking 状态（桔色）。如下图所示：

交换机的 STP 协议即生成树协议始终自动保证交换机之间不会出现回路，从而形成广播风暴

三、路由器配置

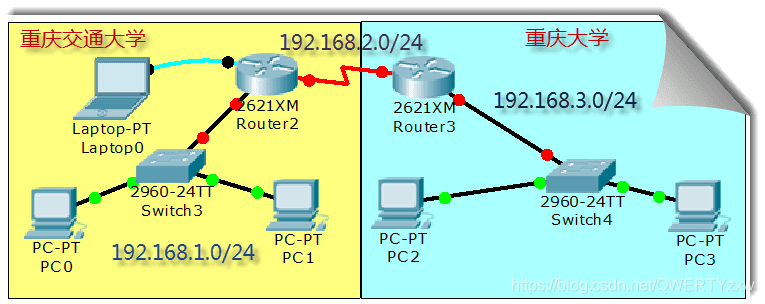

模拟重庆交通大学和重庆大学两个学校的连接，构建如下拓扑：

交通大学与重庆大学显然是两个不同的子网。在不同子网间通信需通过路由器。
路由器的每个接口下至少是一个子网，图中我们简单的规划了 3 个子网：
1.左边路由器是交通大学的，其下使用交换机连接交通大学的网络，分配网络号 192.168.1.0/24，该路由器接口也是交通大学网络的网关，分配 IP 为 192.168.1.1
2.右边路由器是重庆大学的，其下使用交换机连接重庆大学的网络，分配网络号192.168.3.0/24，该路由器接口也是重庆大学网络的网关，分配 IP 为192.168.3.1
3.两个路由器之间使用广域网接口相连，也是一个子网，分配网络号 192.168.2.0/24
路由器有多种命令行配置模式，每种模式对应不同的提示符及相应的权限。
请留意在正确的模式下输入配置相关的命令。

User mode：用户模式
Privileged mode：特权模式
Global configuration mode：全局配置模式
Interface mode：接口配置模式
Subinterface mode：子接口配置模式

我们的实验中可不进行如下的配置，但在现实中为了安全，以下的登录及特权密码等配置是必须的，否则每个人都可操作你的路由器或交换机

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#line vty 0 4 //可支持0-4共5个终端同时登录
Router(config-line)#password dswybs // 远程登录密码
Router(config-line)#login
Router(config-line)#exit
Router(config)#enable password dswybs // 特权模式密码
Router(config)#^Z  // 退出

交通大学路由器基本配置如下：
以太网口：

Router>enable   // 从普通模式进入特权模式
Router#configure terminal   // 进入全局配置模式
Router(config)#interface f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 192.168.1.1 255.255.255.0   // 配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

广域网口

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 192.168.2.1 255.255.255.0   //配置该接口的 IP
Router(config-if)#clock rate 64000    // 其为 DCE 端，配置时钟频率
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

重庆大学路由器基本配置如下：
以太网口：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 192.168.3.1 255.255.255.0   // 配置该接口的 IP
Router(config-if
