SS8847E是一款双桥电机驱动器，具有两个H桥驱动器，可以驱动两个直流有刷电机，一个双极步进电机，螺线管或其他感性负载。该器件的工作电压范围为 2.7V 至 15V，每通道可提供高达 1.0A 的负载电流。每个H桥的输出驱动器模块由配置为H桥的P+N沟道功率MOSFET组成，以驱动电机绕组。每个H桥都包括用于调节或限制绕组电流的电路。内部安全功能包括通过外部传感器实施的灌电流和拉电流限制、欠压锁定、过流保护 （OCP） 和热关断。过热输出标志可用于指示热关断。
SS8847E 采用 16 针 5.0 毫米×6.4 毫米 ETSSOP 封装，背面带有外露散热垫。
宽电源电压范围： 2.7V至16V
两个内部全桥驱动程序
低静止电流：1.1mA
低睡眠电流：1μA
热停机和欠压锁定保护
过电流保护（OCP）
超温输出标志
热增强表面安装组件
低MOSFET对电阻(HS： 650mΩ；LS：350 mΩ)

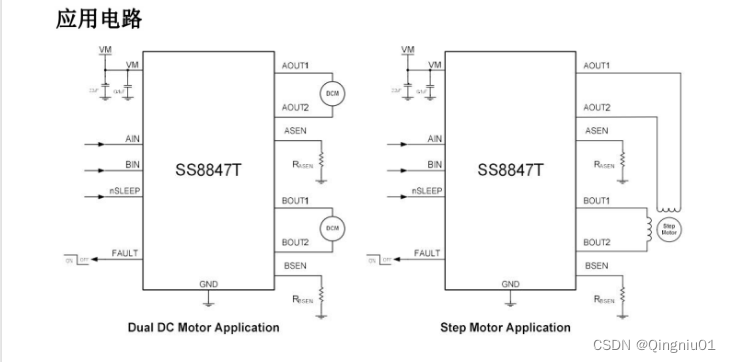

应用：
POS打印机
洗衣机、烘干机和洗碗机
舞台照明设备
冰箱阻尼器和制冰机
| 料号 | 耐受电压 | 内置全桥 | 均值/峰值电流 | 控制接口 | 导通电阻(HS+LS) | 封装 |
| SS8847T-ET-TP | 2.7~16V | 2 | 1A/1.75A | EN/PHASE | 1.0Ω | ETSSOP16 |
