电压模式 R-2R DAC 的工作原理和特性

 在本文中,我们将探索什么是 R-2R DAC 以及如何实现它们。

    首先,我们将简要回顾一下开尔文分频器 DAC。这种结构很简单,但需要大量电阻和开关来实现高分辨率 DAC。此问题的一种解决方案是称为 R-2R DAC 的 DAC 结构。这些结构巧妙地利用梯形网络来实现具有更少电阻的 DAC。

    什么是 DAC?

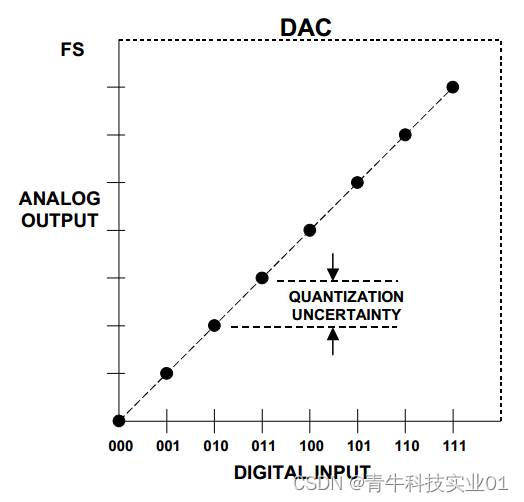

    数模转换器 (DAC) 接收以数字代码表示的数据并产生等效的模拟输出(参见下图 1)。值得一提的是,除了数字输入之外,DAC 还需要模拟参考电压或电流才能运行。该参考可以在 DAC 芯片内部生成或从外部提供。

图 1.图片由Analog Devices提供。

   上述理想传递函数对应于三位单极性 DAC。请注意,DAC 输入和输出都是量化值,传递函数实际上由八个点组成(而不是一条穿过这八个点的线)。此外,模拟输出(输入代码全为 1 时的输出)比满量程 (FS) 值低。

  串式 DAC(开尔文分压器)简介:2 n电阻器的问题

     产生图 1 传递函数的基本结构如下图 2 所示。这种结构称为串 DAC 或开尔文分压器,使用八个相等的串联电阻来产生三位 DAC 的八个不同电压电

### DAC0832概述 DAC0832是一款8位分辨率的数模转换器(DAC),由美国国家半导体公司生产。这款器件能够接收来自微处理器或其他控制器发出的数字信号,并将其转化为相应的模拟电压输出。 #### 主要特性 - **高精度**:提供8位二进制加权电流源,具有良好的线性温度稳定性。 - **灵活接口**:支持多种工作模式,包括直通(Through)、单缓冲(Single Buffer)以及双缓冲(Double Buffer)[^1]。 - **易于集成**:可以直接连接到各种类型的微处理系统中去,简化了硬件设计过程[^2]。 #### 内部架构与操作机制 DAC0832内部集成了一个R-2R梯形电阻网络来实现从数字量至模拟量的变化。具体来说: - 输入端接收到一组代表特定数值大小的8比特字节后,在控制逻辑的作用下依次通过各级开关切换不同的参考电压分支路径; - 经过累加形成最终输出的连续变化电信号;此过程中还涉及到反馈调节环节以确保转换准确性。 ```c // 示例代码展示如何初始化并设置DAC0832输出值 void set_DAC_output(uint8_t value){ // 假设已经完成了必要的硬件连线SPI/IIC等通信协议配置 CS_LOW(); // 片选拉低, 开始一次新的写入周期 send_data(value); // 发送待转化的数据给DAC芯片 (此处省略实际发送函数的具体实现) CS_HIGH(); // 结束本次传输 } ``` #### 应用场景 广泛应用于音频合成、工业自动化控制系统等领域内需要精确控制模拟信号的地方。例如,在音乐播放设备里用来还原数字化后的声波曲线;或是作为PID算法中的执行机构参与闭环调速系统的构建等等。
