SS8812T 36V/1.6A 两通道 H 桥驱动芯片 替代DRV8812

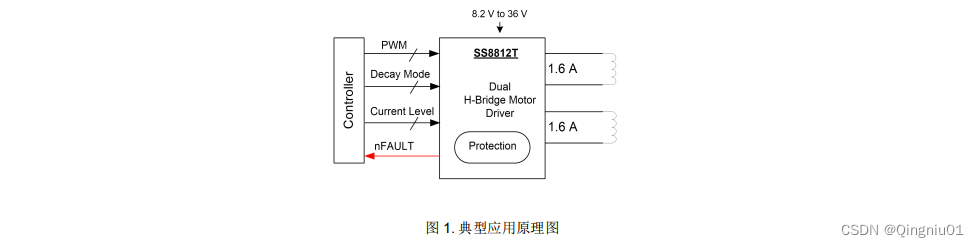

      SS8812T 为打印机和其它电机一体化应用提 供一种双通道集成电机驱动方案。

      SS8812T 有两 路 H 桥驱动，每个 H 桥可提供最大输出电流 1.6A (在 24V 和 Ta = 25°C 适当散热条件下)，可驱动两 个刷式直流电机，或者一个双极步进电机，或者螺 线管或者其它感性负载。双极步进电机可以以整 步、2 细分、4 细分运行，或者用软件实现高细 分。 SS8812T 的每一个 H 桥的功率输出模块由 N 型功率 MOSFET 组成。每个 H 桥包含整流电路和 限流电路。简单的并行数字控制接口，衰减模式可 选择为快衰减，慢衰减和混合衰减。

        SS8812T 提供了一种低功耗睡眠模式来关断 内部电路，以达到非常低的静态电流。这种睡眠模 式通过设置 nSLEEP 引脚来实现。内部关断功能 包含过流保护，短路保护，欠压锁定保护和过温保 护，并提供一个故障输出管脚 nFAULT 引脚。 SS8812T 提供一种带有裸露焊盘的 ETSSOP28 封装，能有效改善散热性能，且是无 铅产品，引脚框架采用 100％无锡电镀。

特征

 双通道 H 桥电流控制电机驱动器

– 单个或两个有刷直流电机

– 一个步进电机

 PWM 控制接口

 固定频率下电流控制可选择

– 2 bits 电流控制，提供 4 个电流台阶

 低导通阻抗的金属氧化物半导体场效应晶体管

(MOSFET)

– 24V ， Ta = 25°C 时可实现 1.6A 最大驱动

电流

– 24V ， Ta= 25°C 时 R DS (on) 为 720mΩ （典

型值 HS + LS ）

 8.2~36V 工作电压范围

 睡眠模式低电流

 内置 3.3V 基准电压

 带散热片的表面贴装封装

 保护特性

– 过流保护 (OCP)

– 热关断 (TSD)

– 欠压闭锁 (UVLO)

– 故障显示 Pin （ nFAULT ）

料号	耐受电压	内置全桥	均值/峰值电流	控制接口	导通电阻(HS+LS)	封装
SS8812T-ET-TP	8~38V	2	1.6A/1.8A	EN/PHASE	0.72Ω	eTssSOP28

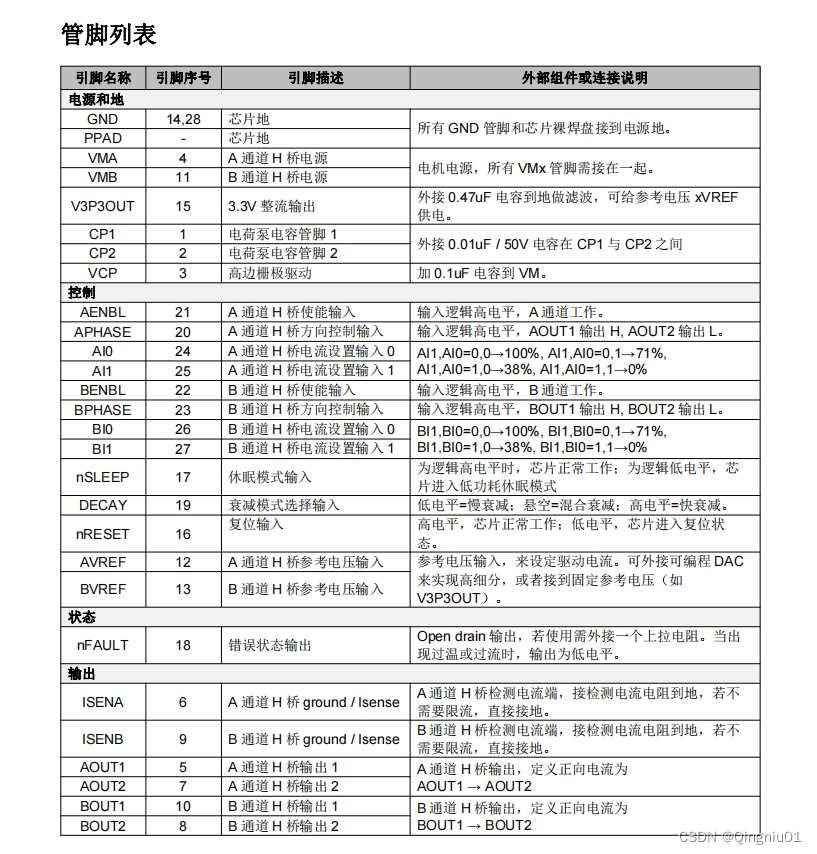

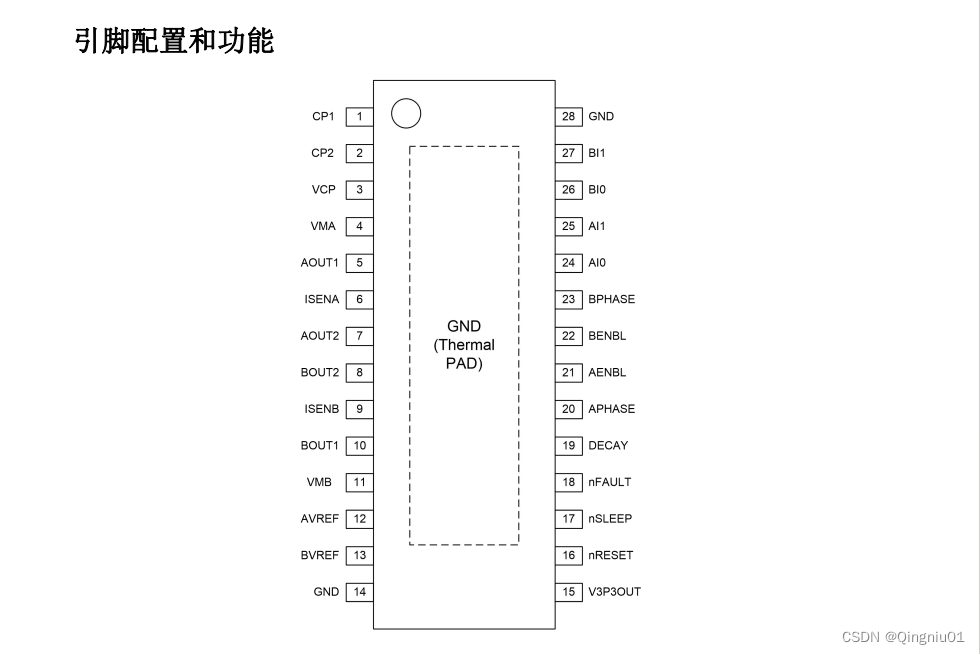

应用

 POS 打印机

 安防相机

 办公自动化设备

 游戏机

 机器人
