气动元器件-压力传感器使用(PSE300-SMC)

1.压力传感器应用场景

       用于检测气动执行机构是否处于完成状态，如吸嘴装置吸取物体，当吸取完成后气路“封堵”压力值上升，从而达到触发压力传感器输出值。以此为目的进行应用举例



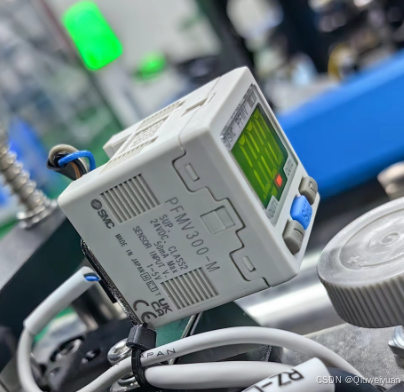

       压力传感器控制器本体                                                                        压力传感器

2.选型注意事项

2.1  传感器选型与气路图绘制

1.PSE300-LAC  压力传感器控制器     NPN型1-5V电压输出  支架安装(也可选择导轨安装)

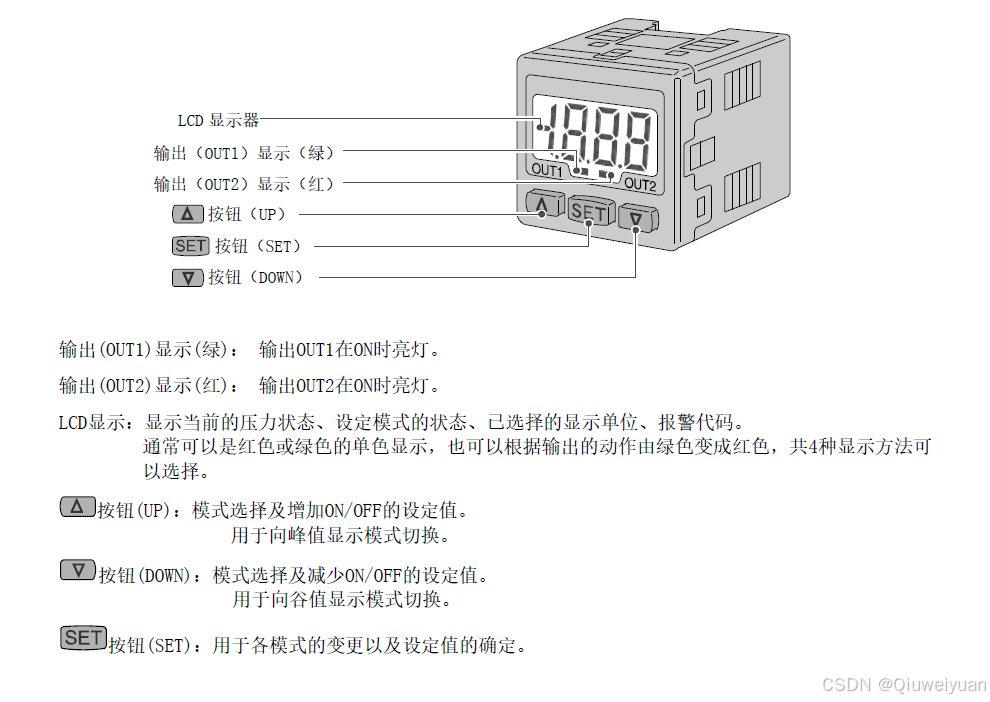

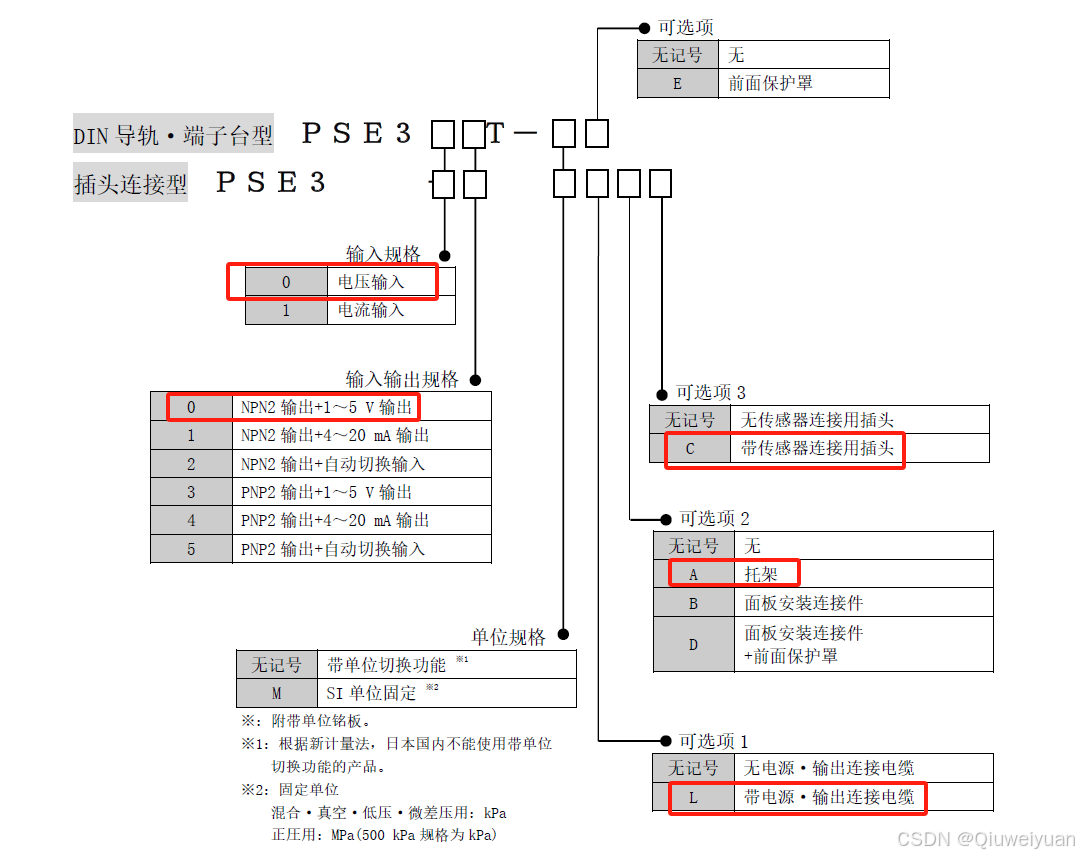

                               型号                                                             按键与显示

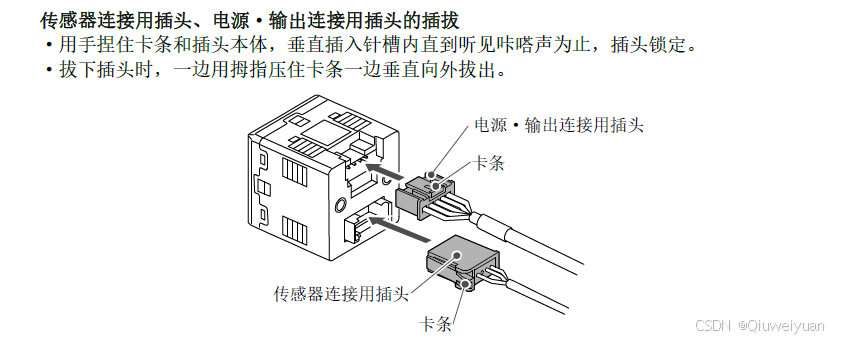

                           接口                                                                          接法

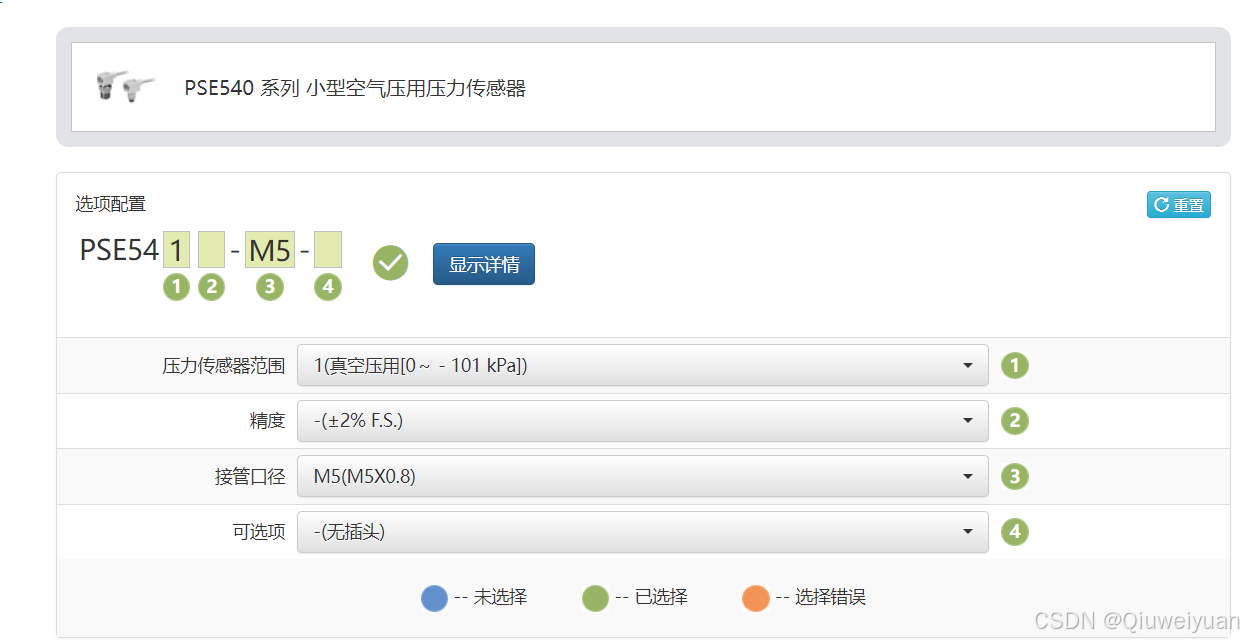

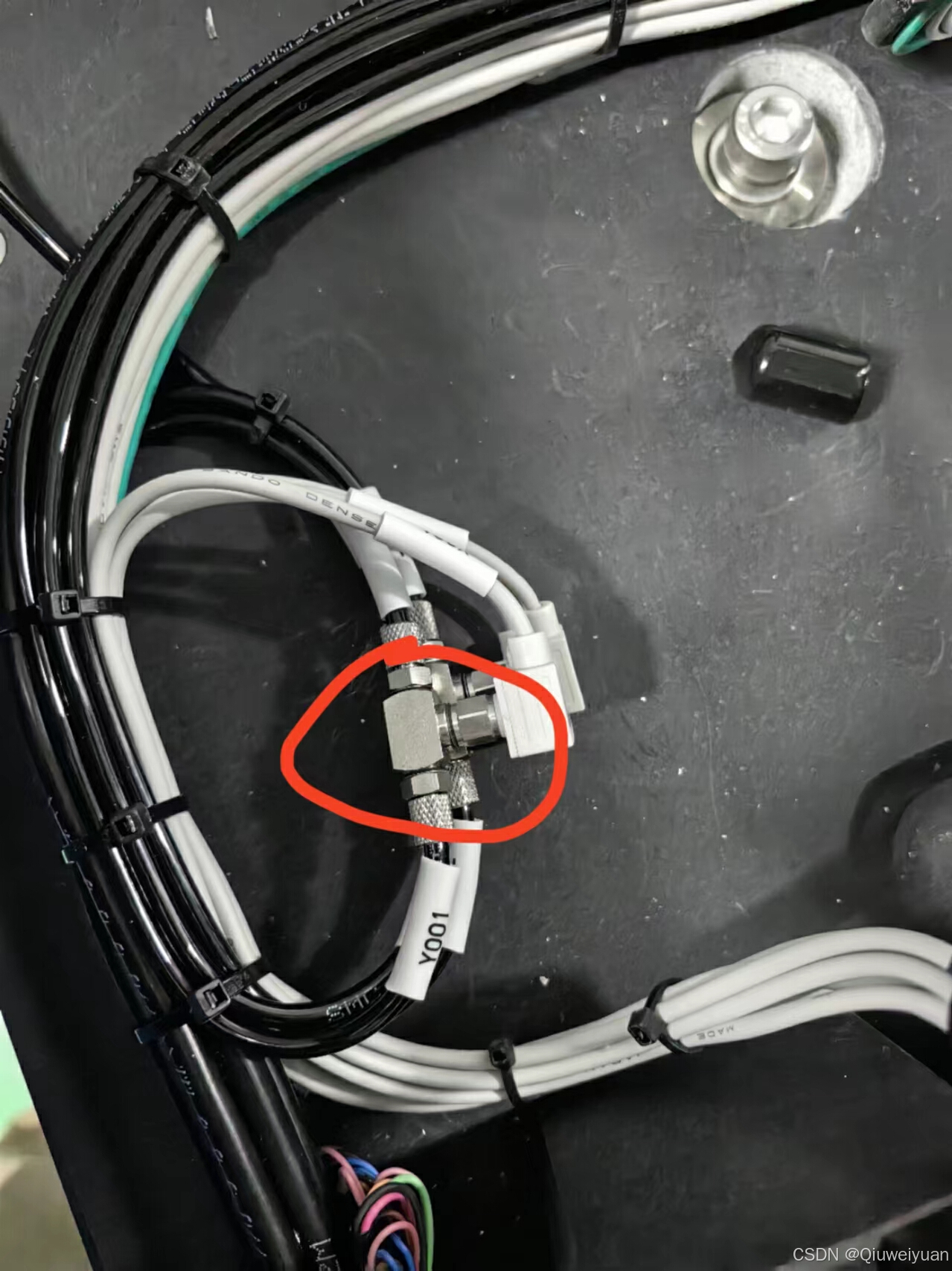

2.2  PSE543-M5  压力传感器   真空用  M5口径   搭配∅4口径的三通接头

型号 真空用(注意不要选错了)  且注意气压范围

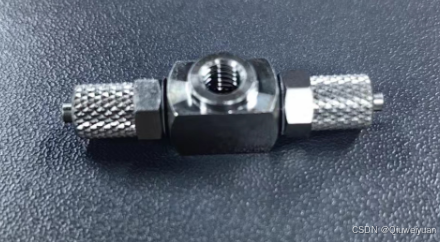

三通接头(J-XYD46-M5 / MTEN)

3.电气图纸绘制

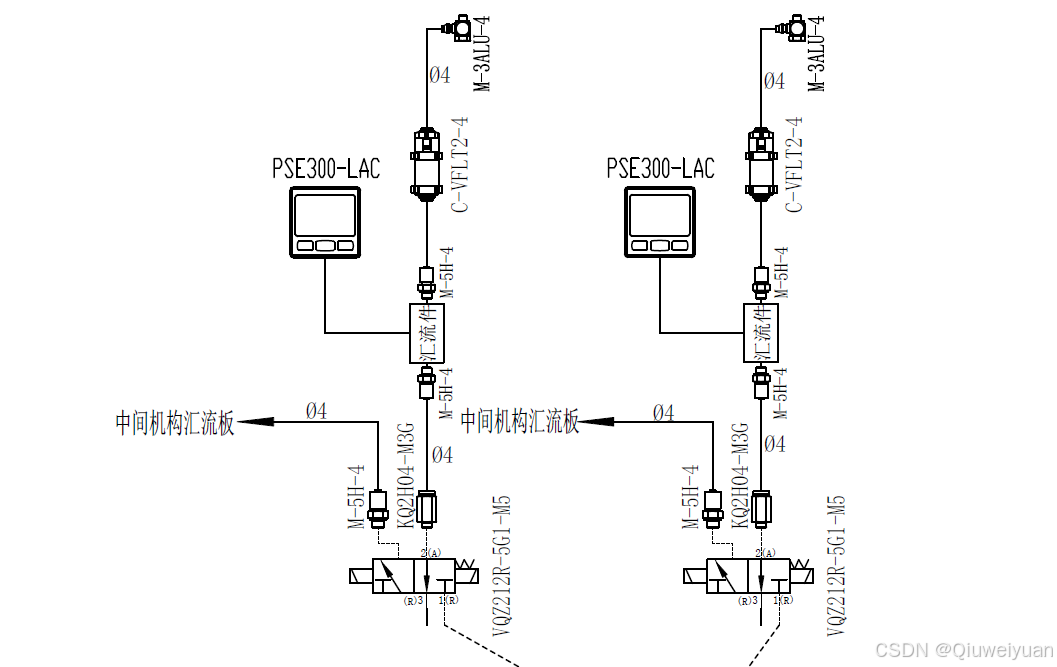

3.1气路绘制

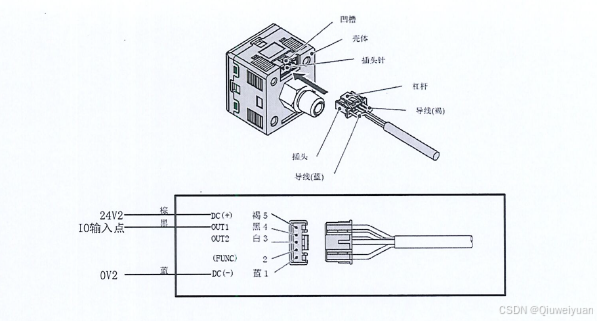

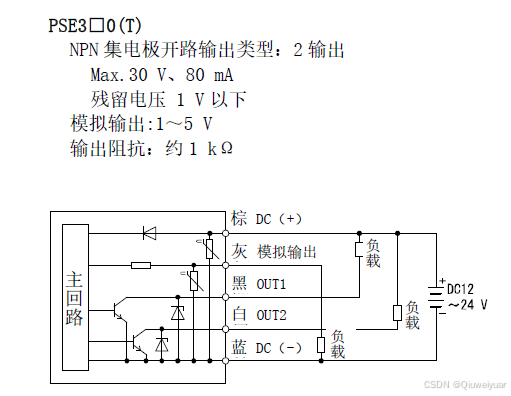

3.2电路表示

此处只用到了电压表其中一路感应输出

4.气压表设置

4.1傻瓜式设置

按该设置可以实现如下基本功能：未达到规定压力值时显示绿色，触发后显示红色；压力检测范围为混合压检测(正负101Kpa)；显示单位为千帕Kpa；响应时间1毫秒(最快了)；气压达到-33.0Pka(默认值)触发输出

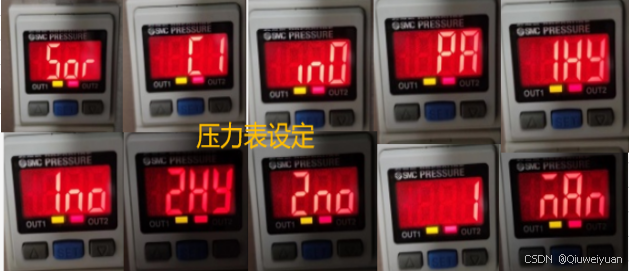

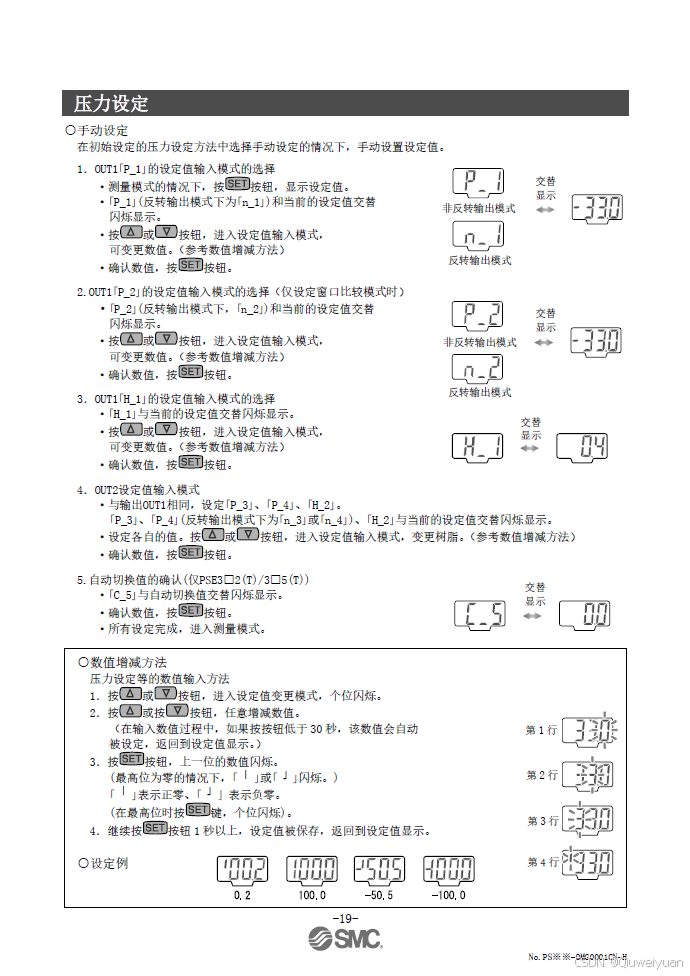

上电后长按SET按钮2秒进入设置界面，通过SET键切换界面；上下键切换参数，按如下图从左到右从上往下设置。

设置到最后一步后再按一下SET键返回显示界面，如果此时电磁阀还未触发状态的情况下压力表仍然有数值的话，同时按上键和下键2秒后校准零位

设置步骤图

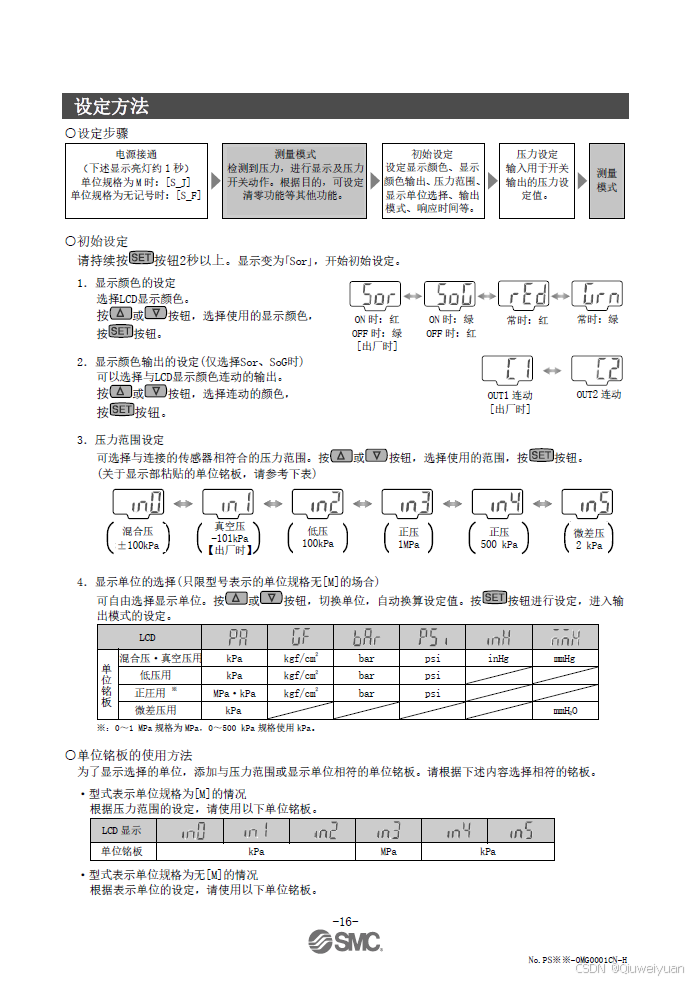

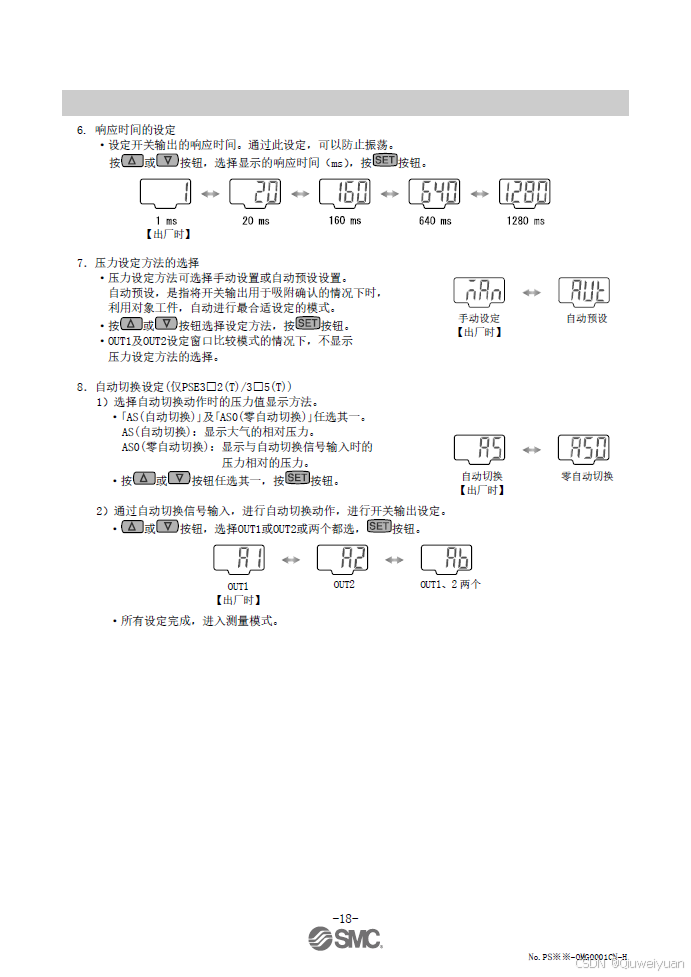

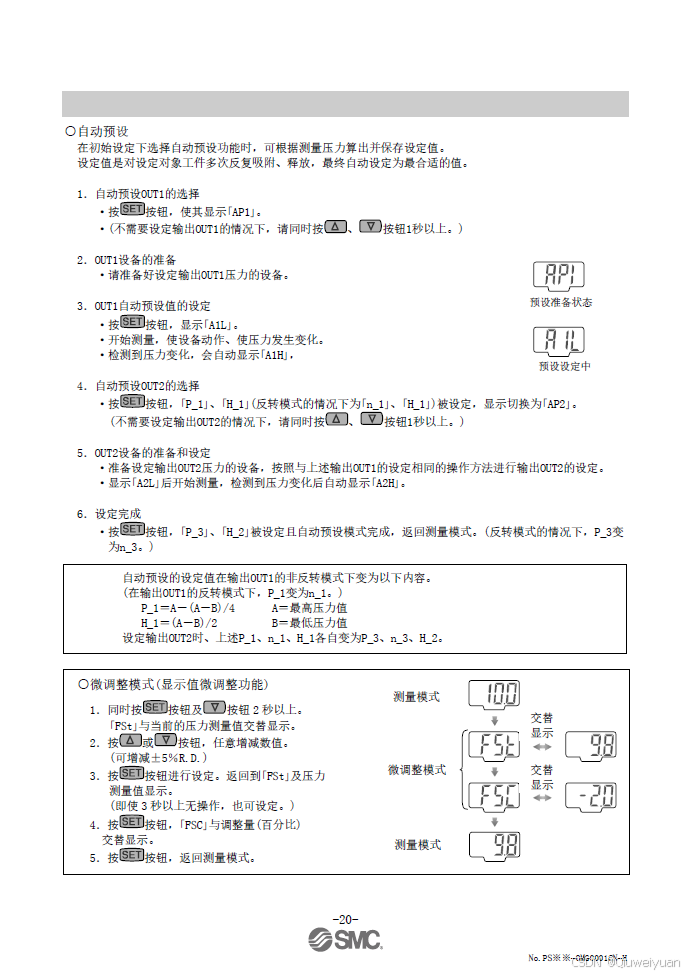

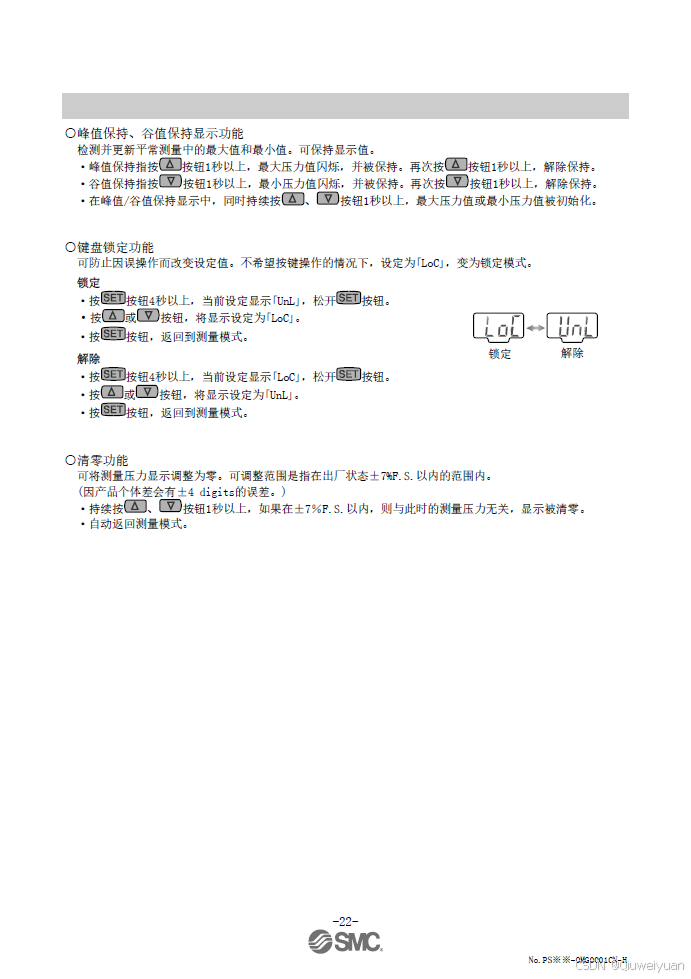

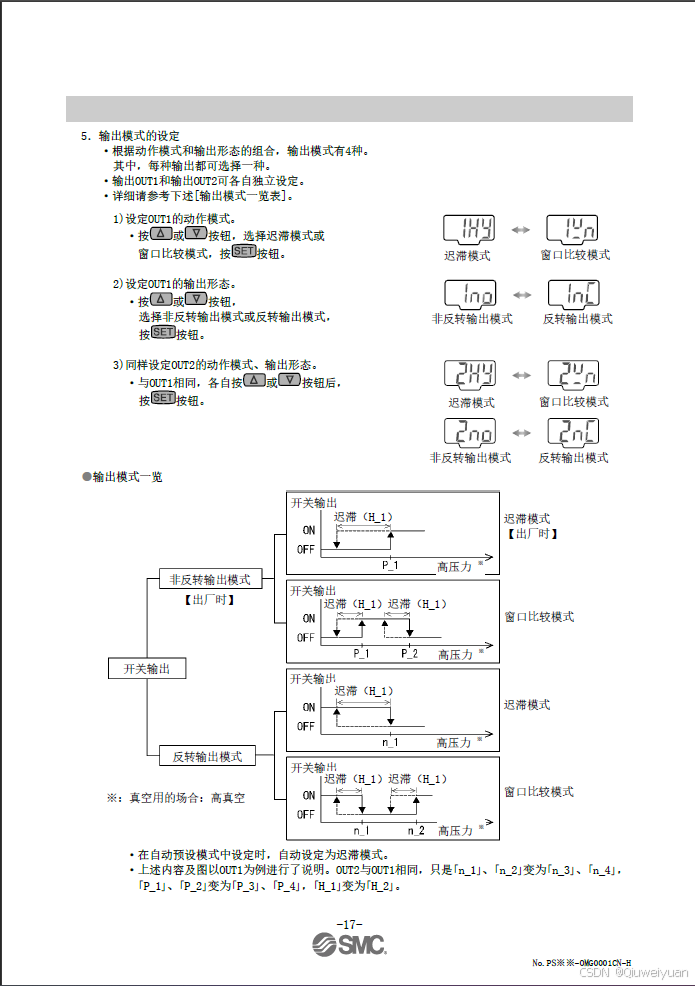

4.2详细设置见说明书！

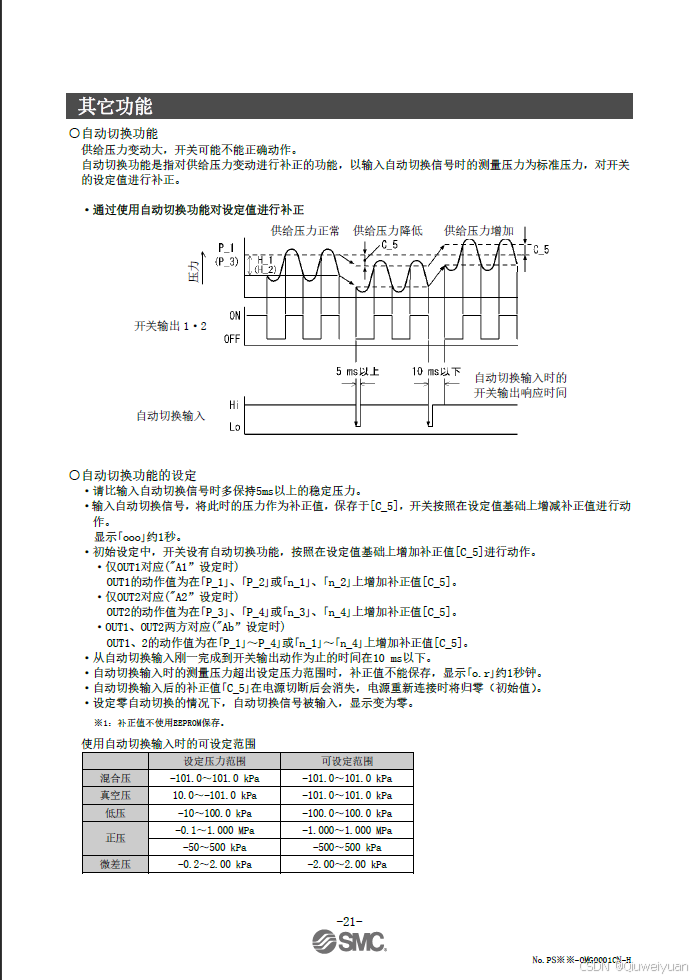

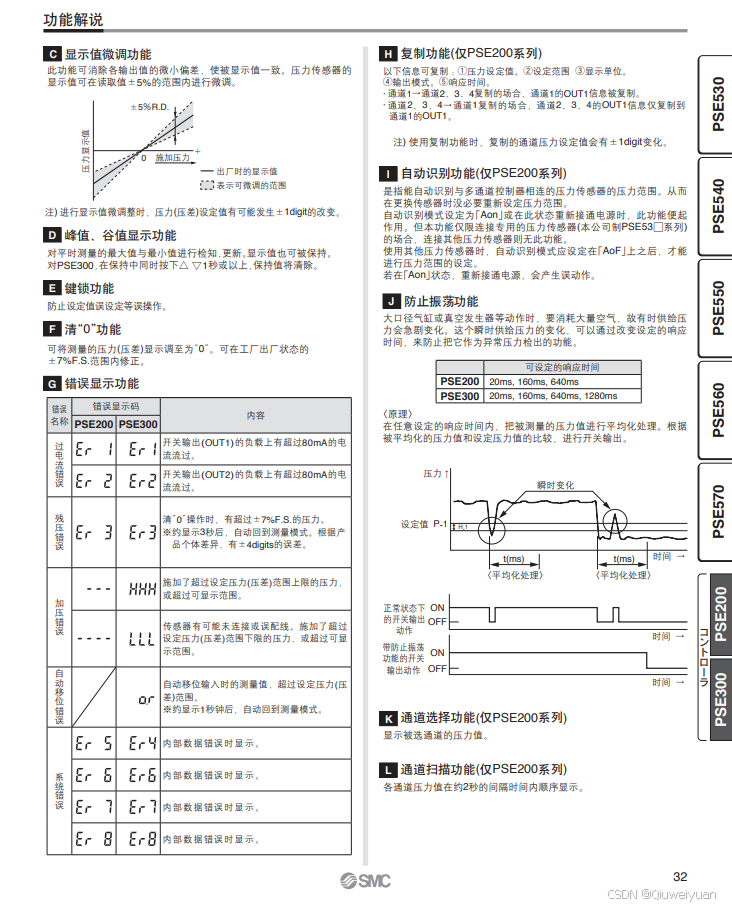

5.压力传感器功能说明
