伺服篇——台达A2系列位置控制接线(待完善)

最新推荐文章于 2025-01-02 15:45:35 发布
最新推荐文章于 2025-01-02 15:45:35 发布
阅读量1k 收藏 2
点赞数 2
文章标签： 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Qiuweiyuan/article/details/129926601
版权

基于：伺服驱动器 ASD-A2-20-43-M 2KW 输入电压三相400V (台达)进行解析

控制方式 ：PT模式命令控制

说明：PT的命令是端子输入的脉冲（就是通过外部输入脉冲进行控制），PR则是根据参数运动（通过驱动器设定的参数和特殊寄存器运动）

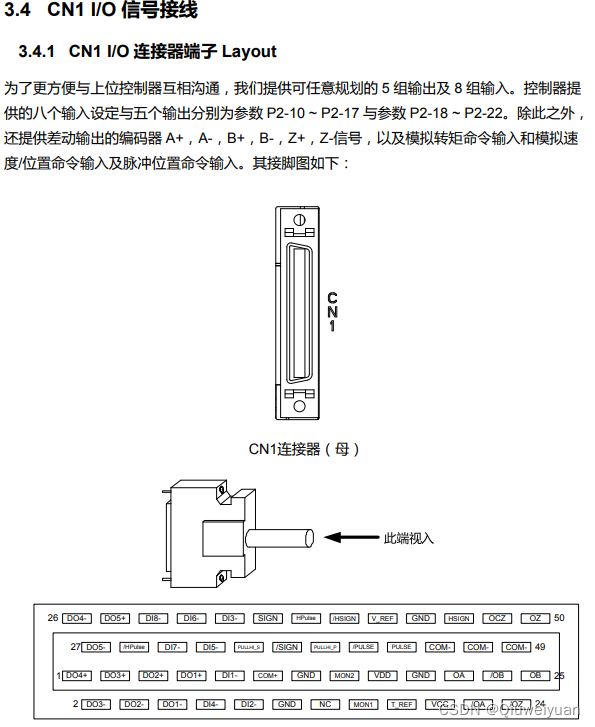

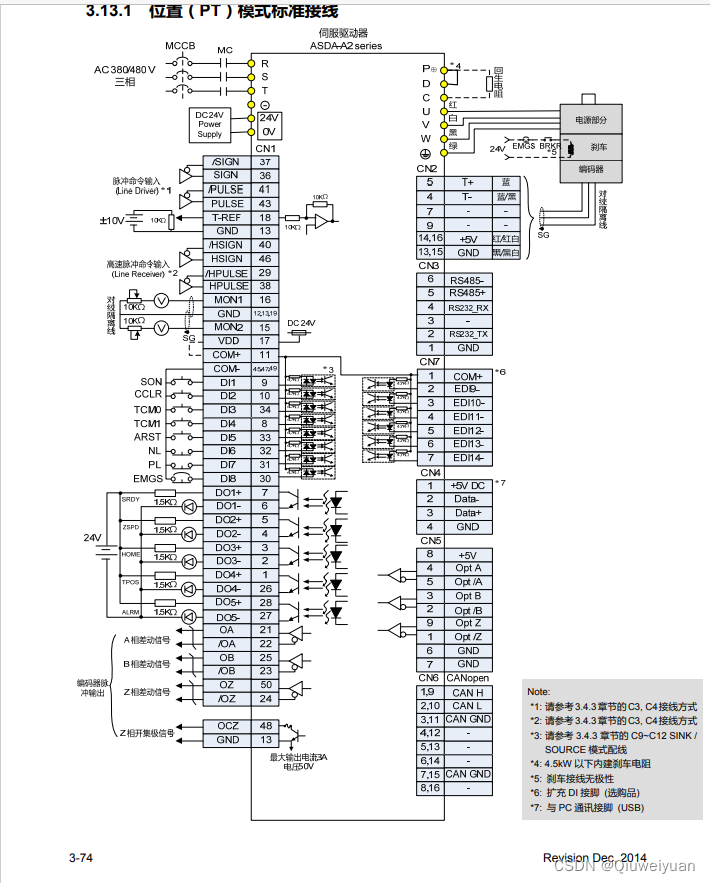

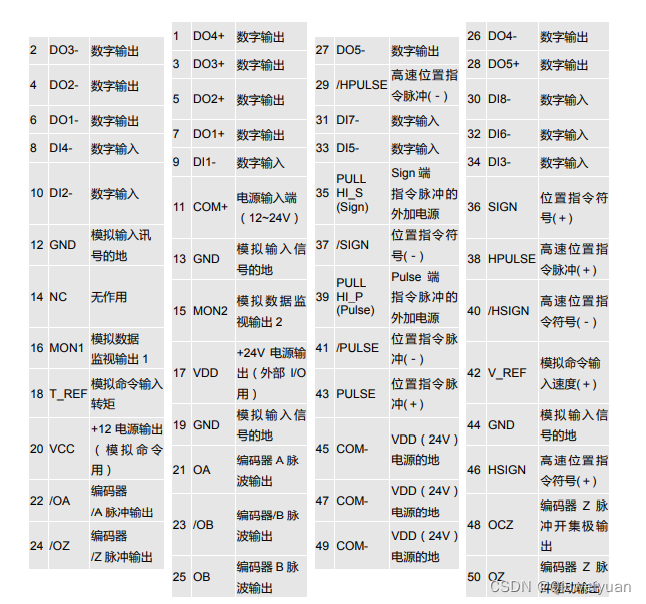

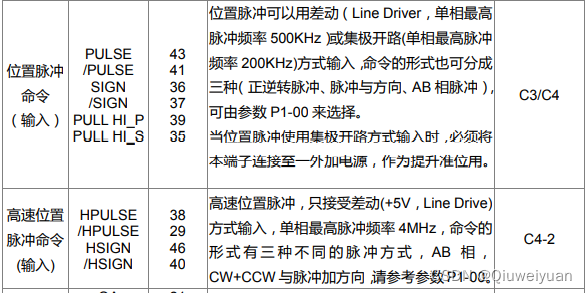

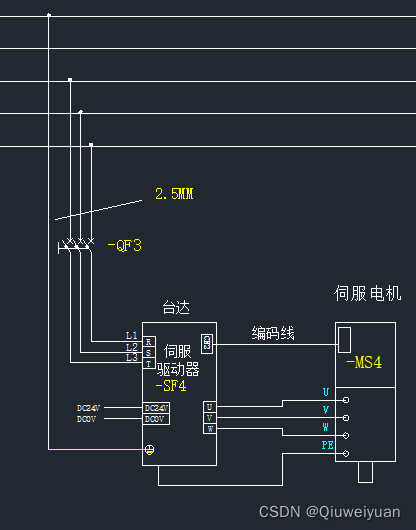

驱动器供电图或参照官方说明书接线图
