【技术分享】多电平级联H桥_三相级联H桥逆变器光伏并网系统控制方案及动态特性分析（38字），多电平级联H桥逆变器在光伏并网系统中的控制策略及动态特性评估——基于三相级联H桥逆变器的载波移相调制、MPP

多电平级联H桥_三相级联H桥逆变器光伏并网系统

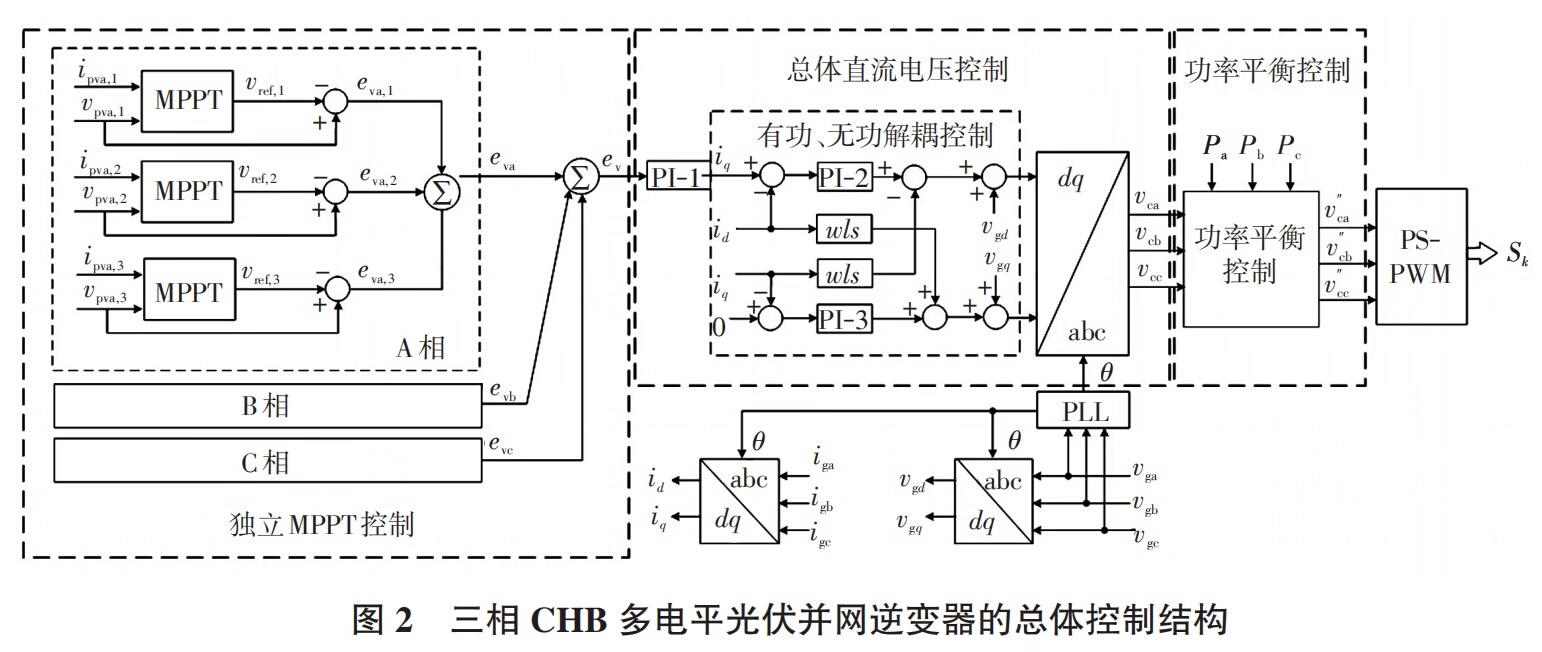

控制如下图所示。
控制主要包含：载波移相调制，MPPT，电压电流双闭环。
波形如图所示，波形完美系统动态特性良好。
有参考文献
Matlab为2021b。

ID:22301750989751928

赚钱养宝贝

多电平级联H桥_三相级联H桥逆变器光伏并网系统控制

引言：
近年来，随着新能源技术的发展和应用，光伏发电系统已成为一种重要的可再生能源发电方式。在光伏发电系统中，逆变器作为核心设备之一，负责将直流光伏电源转换为交流电能并实现与电网的并网操作。而多电平级联H桥和三相级联H桥逆变器作为光伏逆变器的两种重要类型，具有较高的性能和可靠性，受到了广泛关注。本文将围绕多电平级联H桥和三相级联H桥逆变器光伏并网系统的控制进行深入分析和研究，并探讨其在实际应用中的优势和挑战。

一、多电平级联H桥逆变器控制
多电平级联H桥逆变器是一种高性能的逆变器拓扑结构，能够实现较高的输出电压质量和较低的谐波含量。其控制主要包含以下几个方面。

1. 载波移相调制
   载波移相调制是多电平级联H桥逆变器的一种常用调制策略，通过改变各支路的开关频率和相位差，实现对输出电压的控制。在控制过程中，需要进行精确的计算和调整，以保证输出电压的稳定性和波形质量。

2. MPPT
   最大功率点追踪（MPPT）是光伏系统中的重要环节，通过实时监测光伏电池的输出功率和电压，调整逆变器的工作状态，以最大化光伏系统的发电效率。在多电平级联H桥逆变器中，MPPT算法的选择和优化对系统性能具有重要影响。

3. 电压电流双闭环控制
   为了确保逆变器输出电压和电流的稳定和精确控制，多电平级联H桥逆变器采用电压和电流双闭环控制策略。其中，电压环控制主要通过对逆变器输出电压进行采样和反馈控制，电流环控制则通过对逆变器输出电流进行采样和反馈控制，以实现系统的闭环控制。

二、三相级联H桥逆变器控制
三相级联H桥逆变器是一种常用的逆变器拓扑结构，适用于三相交流电网的并网操作。其控制策略和特点如下。

1. 三相载波移相调制
   三相级联H桥逆变器采用三相载波移相调制策略，通过改变每个H桥支路的开关状态和相位差，实现对输出电压的控制。在控制过程中，需要考虑各支路之间的互补关系，以及与电网的同步性。

2. 三相正弦PWM调制
   三相级联H桥逆变器可采用三相正弦PWM调制策略，将直流侧的电压转换为三相对称的正弦波交流电压。该调制策略可通过对逆变器的输出电压进行精确控制，实现高质量的输出波形。

3. 谐波抑制
   在三相级联H桥逆变器中，谐波抑制是一个重要的控制问题。通过合理的调制策略和滤波器设计，可以有效降低逆变器输出电压中的谐波含量，提高波形质量和电网的可靠性。

结论：
多电平级联H桥和三相级联H桥逆变器光伏并网系统的控制具有重要意义和挑战。通过载波移相调制、MPPT算法和电压电流双闭环控制，多电平级联H桥逆变器能够实现较高的输出电压质量和较低的谐波含量。而三相级联H桥逆变器则通过三相载波移相调制、三相正弦PWM调制和谐波抑制，实现了三相对称的正弦波输出电压。这些控制策略和特点为光伏并网系统的高效运行提供了重要保障，同时也为进一步优化和改进提供了思路和方法。

关键词：多电平级联H桥、三相级联H桥、逆变器、光伏并网系统、控制策略、载波移相调制、MPPT、电压电流双闭环控制、谐波抑制。
