PCM编码译码仿真

一、实验目的

1．熟悉PCM（脉冲编码调制）原理。

2．掌握编写PCM（脉冲编码调制）程序的要点。

3．掌握使用Matlab调制仿真的要点。

二、实验内容

1．根据PCM（脉冲编码调制）原理，设计源程序代码。

2．通过Matlab软件仿真给定模拟信号编码后的波形。

3. 对比给的原始信号波形和译码后的波形。

三、实验原理

1.脉冲编码调制

脉冲编码调制在通信系统中是一种对模拟信号数字化的取样技术，将模拟信号变换为数字信号的编码方式。 PCM的实现主要包括三个步骤完成：抽样、量化、编码。分别完成时间上离散、幅度上离散、及量化信号的二进制表示。根据CCITT的建议，为改善小信号量化性能，采用压扩非均匀量化，有两种建议方式，分别为A律和律方式，本设计采用了A律方式。由于A律压缩实现复杂，常使用13折线法编码，采用非均匀量化PCM编码示意图如图1所示

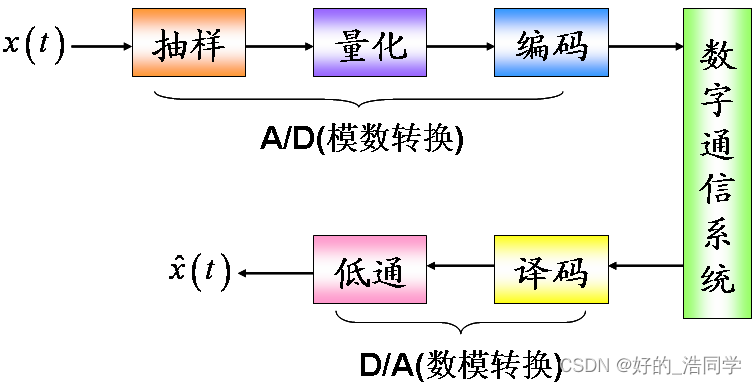

图1 PCM编码示意图

2.抽样：在一系列离散点上，对信号抽取样值称为抽样。其模拟信号的抽样过程如图2所示。

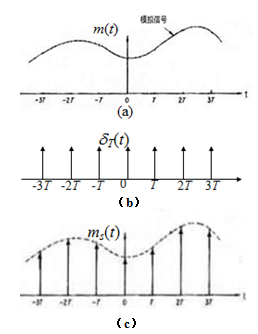

图2 模拟信号的抽样过程图

3.非均匀量化

图3 非均匀13折线压缩特性曲线

图4 非均匀13折线编码原理图

在实际应用中，量化器设计好后，量化电平数M和量化间隔都是确定的。量化噪声Nq 也是确定的。但是，信号的强度会影响信号量噪比，当信号小时，信号量噪比也就越小。因此，均匀量化器对小输入信号很不利，为了克服这个缺点，以改善小信号时的信号量噪比，采用下述的非均匀量化方式。

   在非均匀量化中，量化间隔是随信号抽样值的不同而变化的。信号抽样值小时，量化间隔也小；信号抽样值大时，量化间隔也大，非均匀量化的实现方法有两种：一种是北美和日本采用的μ律压扩，一种是欧洲和我国采用的A律压扩，常采用的近似算法是13折线法，该算法的压缩特性图如图3所示。

信号小时，Δ小，信号大时，Δ大。一般语音信号，信号幅度小出现的概率大，信号幅度大出现的概率小。通过非均匀量化，使得平均信噪比增大。

13折线A律PCM的非线性编码方法具体过程如表1所示。

在13折线法中采用的折叠码有8位。其中一位c1 表示量化值的极性正负，后7位分为段落码和段内码两部分。用于表示量化值的绝对值。其中第2~4位（c2~c4）是段落码，5~8位（c5~c8）为段内码，可以表示每一段落内的16种量化电平。段内码代表的16个量化电平是均匀分布的，因此，这7位码总共能表示27=128种量化值。编码方法如下所示：

极性码　　　段落码　　　　段内码

            C1       C2C3C4      C5C6C7C8

（1）将量化区间［a,b］分为4096个小段

（2）正半轴2048个小段，负半轴2048个小段

（3）每个小段用Δ表示

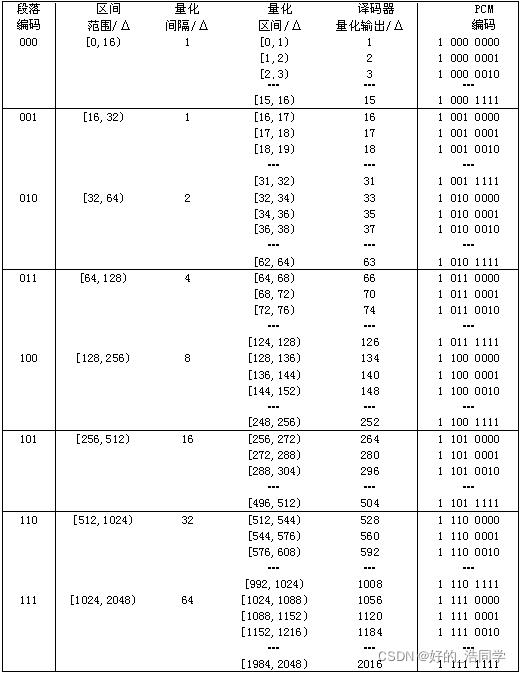

表1 非均匀13折线编码原理

四、程序设计

    1. 首先给定一个模拟信号。

    2. 根据PCM（脉冲编码调制）原理，对模拟信号进行抽样，得到离散信号， 然后进行非均匀量化编码 ，采用13折线法。

    3. 在Matlab当中进行操作时，首先要画出经过PCM调制的模拟信号波形。

4. 将经过PCM调制的信号叠加上一个高斯白噪声信道，然后，根据非均匀量化译码原理，得到译码后的波形，即原始的模拟信号。

五、设计流程

1. 输入一个模拟信号，根据奈奎斯特定理，进行抽样，得到时间上离散的模拟信号。

2. 根据非均匀量化编码（13折线法），设定模拟信号各个段的段落码和段内码。并画出量化编码后的波形。

3. 根据非均匀量化编码（13折线法）的逆向思想，即不同的段落码和段内码分别对应不同的电平值，最终得到译码后的模拟信号，然后画出译码后的模拟信号的波形。

六、源程序代码

%建立原信号

T=0.002;     %取时间间隔为0.002

t=-0.1:T:0.1;   %时域间隔dt为间隔从-0.1到0.1画图

xt=cos(2*pi*30*t)+sin(2*pi*65*t);  %xt方程

%采样：时间连续信号变为时间离散模拟

%信号

fs=500;   %抽样fs>=2fc,每秒钟内的抽样点数

                 %目前等于或大于2fc个

sdt=1/fs;                 %频域采样间隔0.002

t1=-0.1:sdt:0.1;      %以sdt为间隔从-0.1到0.1画图

st=cos(2*pi*30*t)+sin(2*pi*65*t); %离散的抽样函数

figure(1);

subplot(3,1,1);

plot(t,xt);title('原始信号');   %画出原始的信号图，进行对比

grid on      %画背景

subplot(3,1,2);

stem(t1,st,'.');title('量化信号');    %这里画出来的是抽样后的离散图

title('抽样信号');

grid on %画背景

%量化过程

n=length(st);     %取st的长度为n

M=max(st);

C=(st/M)*2048;   %c1(极性码)c2c3c4(段落码)c5c6c7c8(段内电平码)

code=zeros(1,8);    %产生i*8的零矩阵

for i=1:n        %if循环语句

    if C(i)>=0     %极性码c1

      code(i,1)=1;   %代表正值

    else

      code(i,1)=0;   %代表负值

end

%这里就是量化的过程，划分成几个不等的段，然后用码元来代替，也就是俗称编码

if abs(C(i))>=0&&abs(C(i))<16

    code(i,2)=0;code(i,3)=0;code(i,4)=0;step=1;start=0;

elseif 16<=abs(C(i))&&abs(C(i))<32

    code(i,2)=0;code(i,3)=0;code(i,4)=1;step=1;start=16;

elseif 32<=abs(C(i))&&abs(C(i))<64

    code(i,2)=0;code(i,3)=1;code(i,4)=0;step=2;start=32;

elseif 64<=abs(C(i))&&abs(C(i))<128

    code(i,2)=0;code(i,3)=1;code(i,4)=1;step=4;start=64;

elseif 128<=abs(C(i))&&abs(C(i))<256

     code(i,2)=1;code(i,3)=0;code(i,4)=0;step=8;start=128;

elseif 256<=abs(C(i))&&abs(C(i))<512

     code(i,2)=1;code(i,3)=0;code(i,4)=1;step=16;start=256;

elseif 512<=abs(C(i))&&abs(C(i))<1024

     code(i,2)=1;code(i,3)=1;code(i,4)=0;step=32;start=512;

elseif 1024<=abs(C(i))&&abs(C(i))<2048

     code(i,2)=1;code(i,3)=1;code(i,4)=1;step=64;start=1024;

end

B=floor((abs(C(i))-start)/step);   %段内码编码floor取整（四舍五入）

t=dec2bin(B,4)-48     %dec2bsin定义将B变为4位2进制码，-48改变格式

code(i,5:8)=t(1:4);      %输出段内码

end

code=reshape(code',1,8*n);    %reshape代表重新塑形

subplot(3,1,3);stem(code,'.');axis([1 64 0 1]);   %这里我们先取前面八个点编码输出，输出时候有64个点

title('编码信号');

grid on

y=awgn(code,5);

figure(2);

stem(y,'.');axis([1 64 0 3]);

title('叠加加性高斯信号的信号');

% function[out] = pcm_decode(code, v)

% decode the codeput pcm code

% code:codeput the pcm code 8 bits sample

% V:quantized level

n=length(code);

code=reshape(code',8,n/8)';

slot(1)=0;slot(2)=32;

slot(3)=64;slot(4)=128;

slot(5)=256;slot(6)=512;

slot(7)=1024;slot(8)=2048;

step(1)=2;step(2)=2;step(3)=4;step(4)=8;

step(5)=16;step(6)=32;step(7)=64;step(8)=128;

for i=1:n/8

    ss=2*code(i,1)-1;

    tmp=code(i,2)*4+code(i,3)*2+code(i,4)+1;

    st=slot(tmp);

    dt=(code(i,5)*8+code(i,6)*4+code(i,7)*2+code(i,8))*step(tmp)+0.5*step(tmp);

    v=1;

    r(i)=ss*(st+dt)/4096*v;

end

T=0.002;

t=-0.1:T:0.1;

figure(3);

subplot(1,1,1);

plot(t,r);title('译码后的原始信号');

grid on

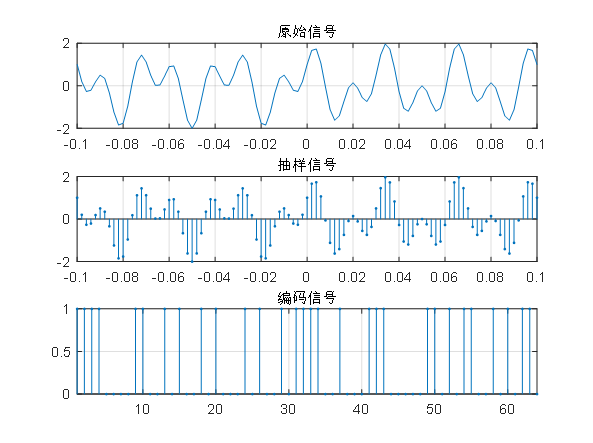

七、MATLAB绘制波形
