【手把手带你学Multisim系列】原理图环境设置——电路图属性设置

本系列为限时免费专栏，从第1期开始，希望能够带大家一起学习Multisim！🎉🎉🎉
希望大家多多支持，关注一下博主~☃️☃️☃️

目录

本系列为限时免费专栏，从第1期开始，希望能够带大家一起学习Multisim！🎉🎉🎉希望大家多多支持，关注一下博主~☃️☃️☃️

电路图属性设置

1.设置对象可见性

2.设置图纸颜色

3.设置图纸尺寸

4.设置图纸方向

5.设置图纸单位

6.设置图纸网格点

7.设置图纸边框

8. 设置页面边界

9. 设置线宽

10. 设置图纸所用字体

11. 设置PCB 信息

12.设置图层信息

---

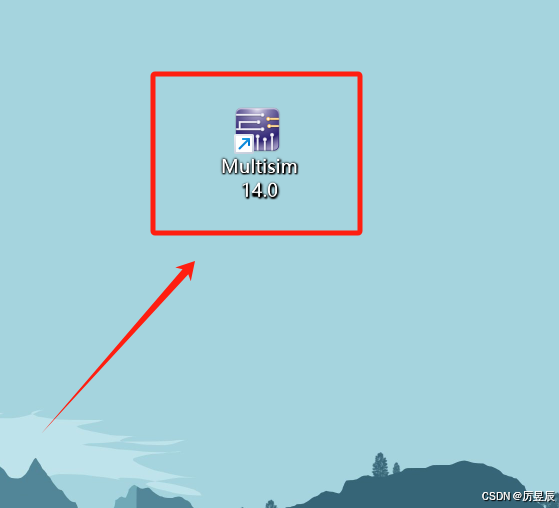

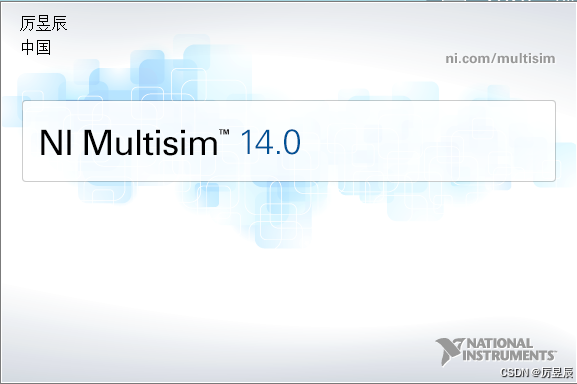

首先启动NI Multisim 14.0，打开如图所示的启动界面，完成初始化后，便可进入主窗口。

打开之后，我们先来了解一下 NI Multisim 14.0的主界面。

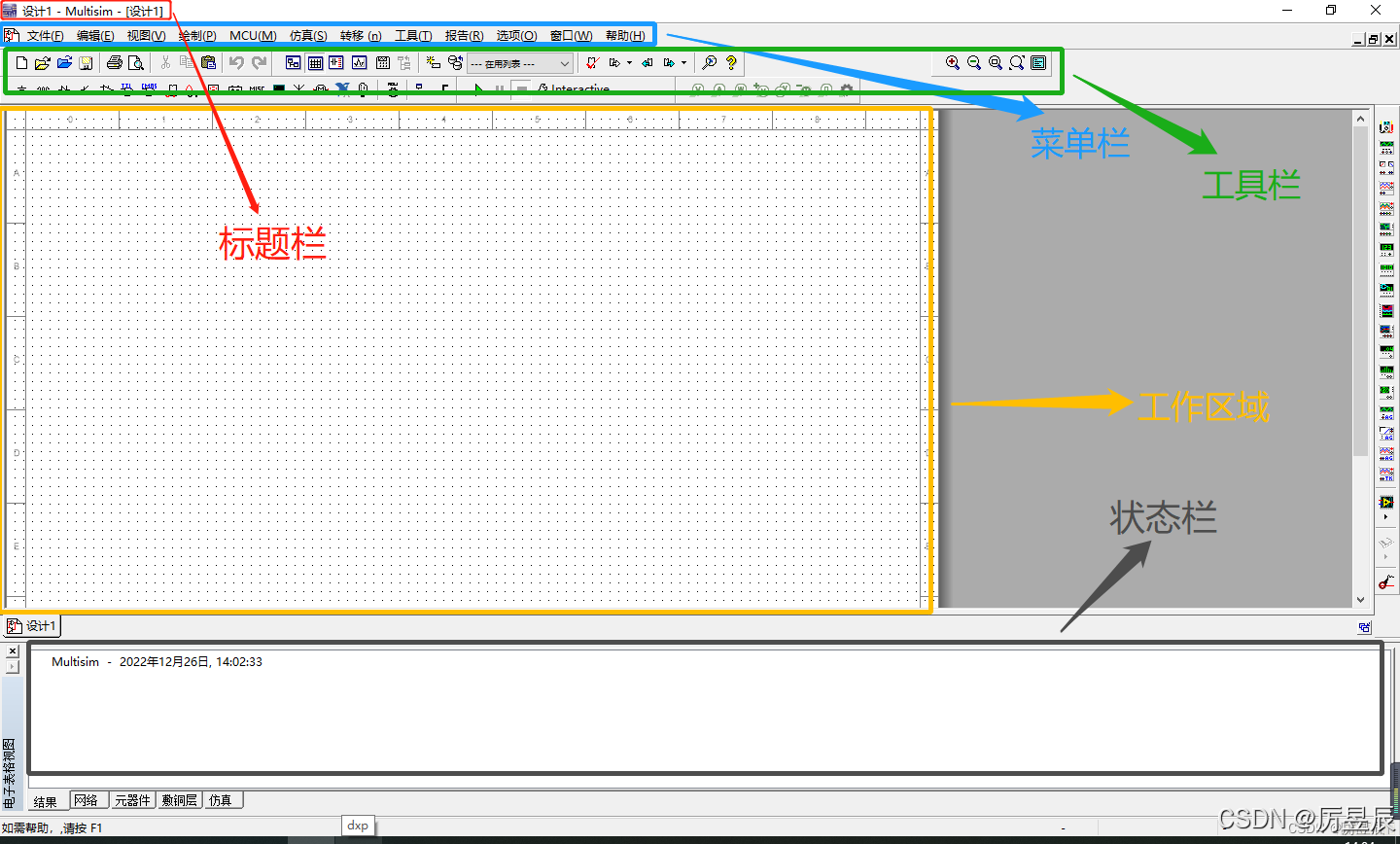

主窗口包括标题栏、菜单栏、工具栏、工作区域、电子表格视图（信息窗口）、状态栏及项目管理器7个部分。上期我们了解了 NI Multisim 14.0的电路板总体设计流程，现在我们来了解一下电路图属性设置。

电路图属性设置

原理图设计是电路设计的第一步，是制板、仿真等后续步骤的基础。因此，一幅原理正确与否，直接关系到整个设计的成败。另外，为了方便自己和他人读图，原理图的美观、清晰和规范也是十分重要的。
