51单片机12分频 ----- 学习笔记

51单片机12分频的原因

• 由于初期设计硬件技术缺陷，使执行指令时需要子时钟，就把12个振荡周度期规定为1个机器周期。
• 51单片机是12M晶振，如果是单指令周期的语句，刚好是1us，其他语句好似1us的整数倍，便于计算指令时间。
• AT公司的AT89系列51单片机，工艺上存在不足，分频后频率降低，程序得以稳定执行，不易跑飞。
• AT新出的单片机和一些公司出的新单片机不一定要用问12M的晶振，11.05925M也行，18M也行，即35M以内的无源晶振（两脚的）都可以的。

                                                                                                                                                                 图片素材来源于网络

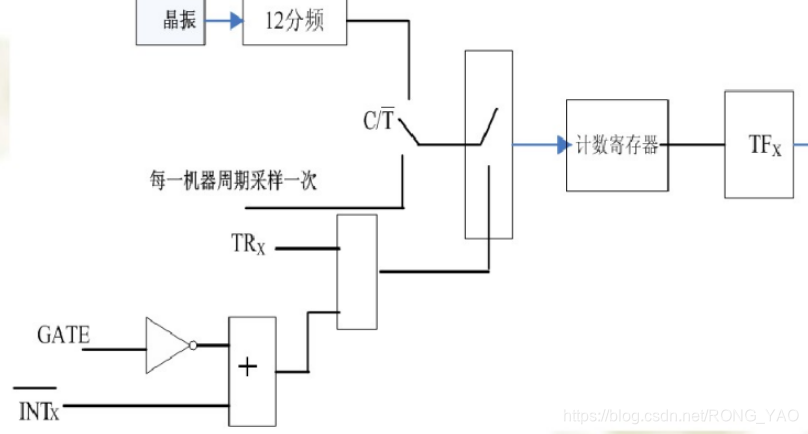

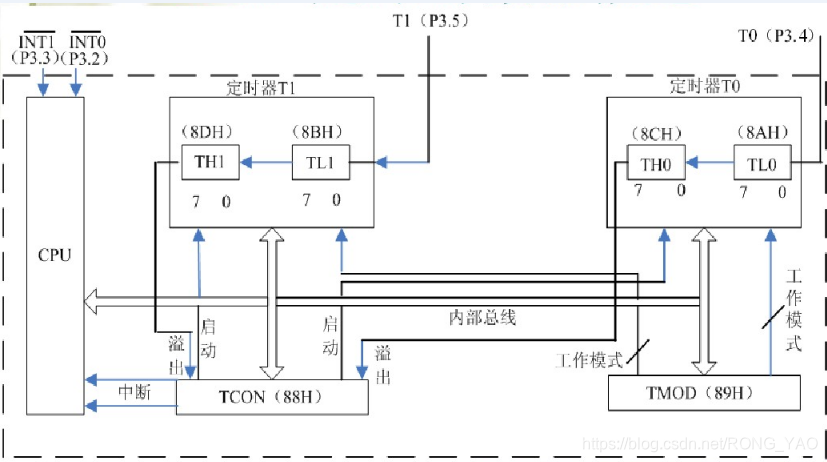

晶振频率为12MHz定时器/计数器计算

• 一个计算脉冲所用的时间=一个机器周期
• 一个机器周期=12震荡周期
• 一个振荡周期=振荡频率分之一
• 振荡周期为12MHz(一般晶振上都有给出如：12.000，12.000M的标识)
• 一个脉冲所用的时间=12 *  1/振荡频率 = 12/12MHz =1us(微秒)      每过1us计算器加1
• 计数频率  = 12MHz/12   = 1MH2
