【Altium Designer】使用CAD绘制PCB版型并将dwg文件导入AD(异形板设计)

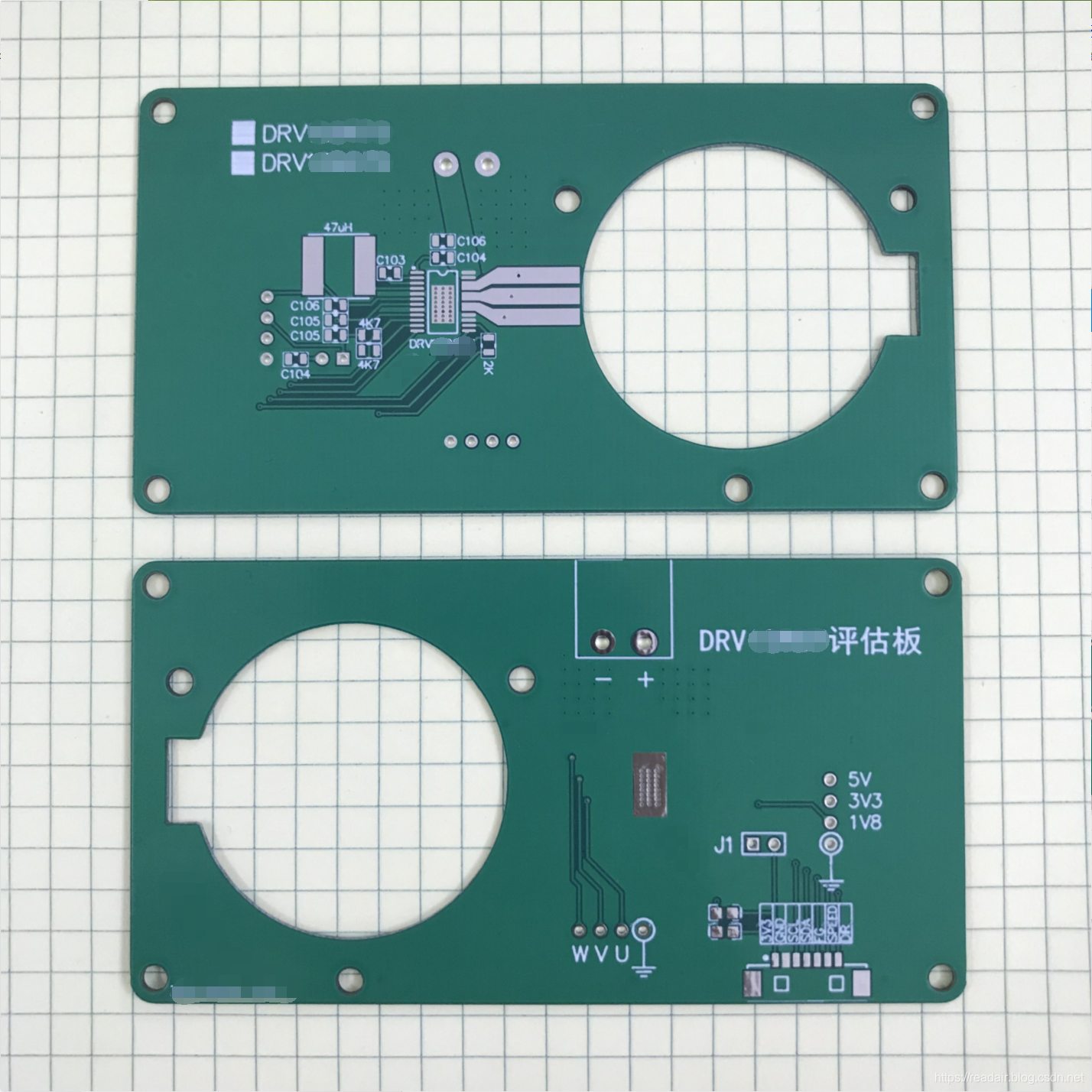

       在设计PCB的过程中，经常会遇到一些需要特定外形的需求，对于要求不是特别严格的外框标准，可以直接在AD中的Keepout Layer中绘制，但对于特定的外框需求，比如需要固定一个驱动器，或者PCB本身需要固定在一个确定外形的模具中，就必须要使用AutoCAD这类软件来绘制了 （异形板如下）

---

1 打开AutoCAD按需求设计板型

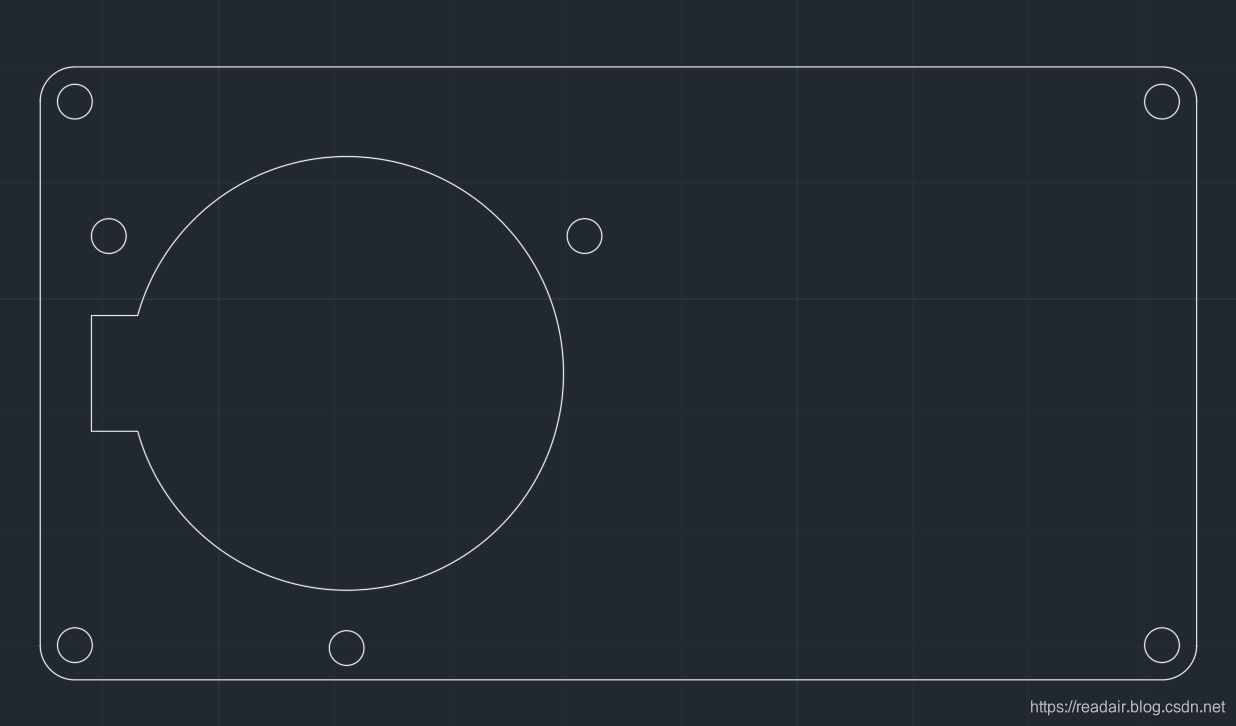

2 按需求设计板型

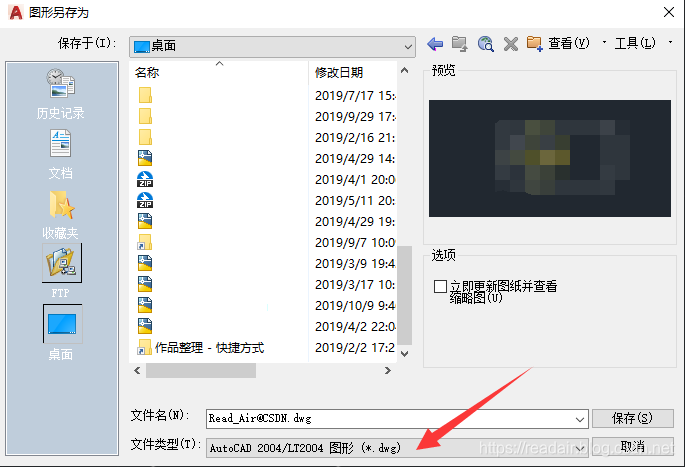

3 将其保存为2004版本格式的*.dwg文件（因为AD不支持较高版本的CAD文件）

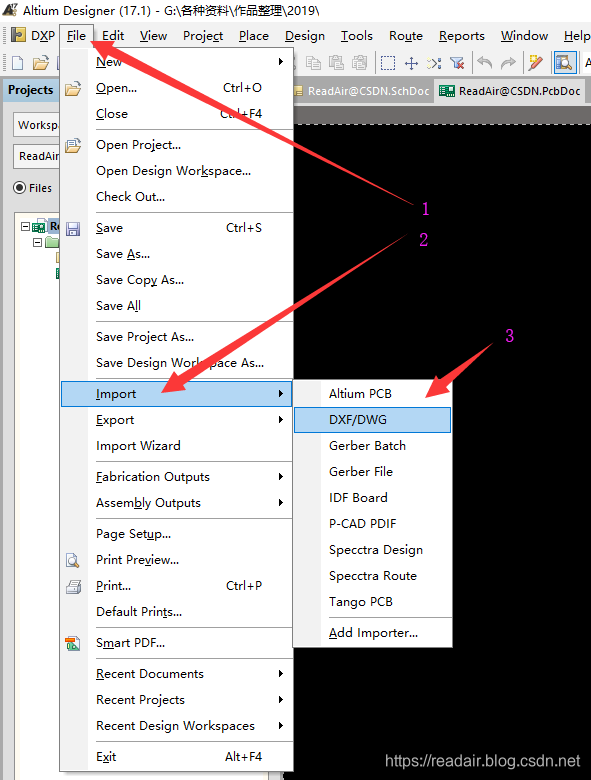

4 在PCB文件下打开    File -> Import ->DXF/DWG



5 导入之前画好的DWG文件

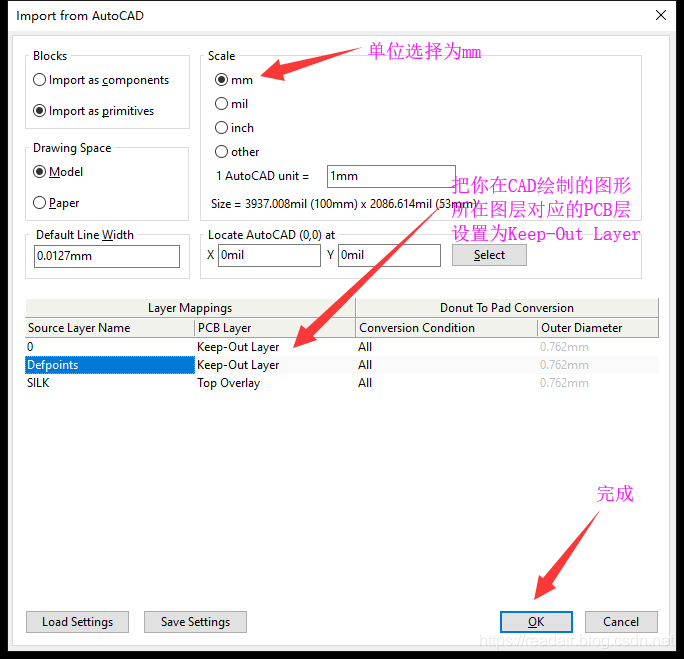

6 选择单位为毫米mm,确保单位和你在CAD中的设计单位保持一致，并将你用于设计板型的图层设置为Keep-Out Layer

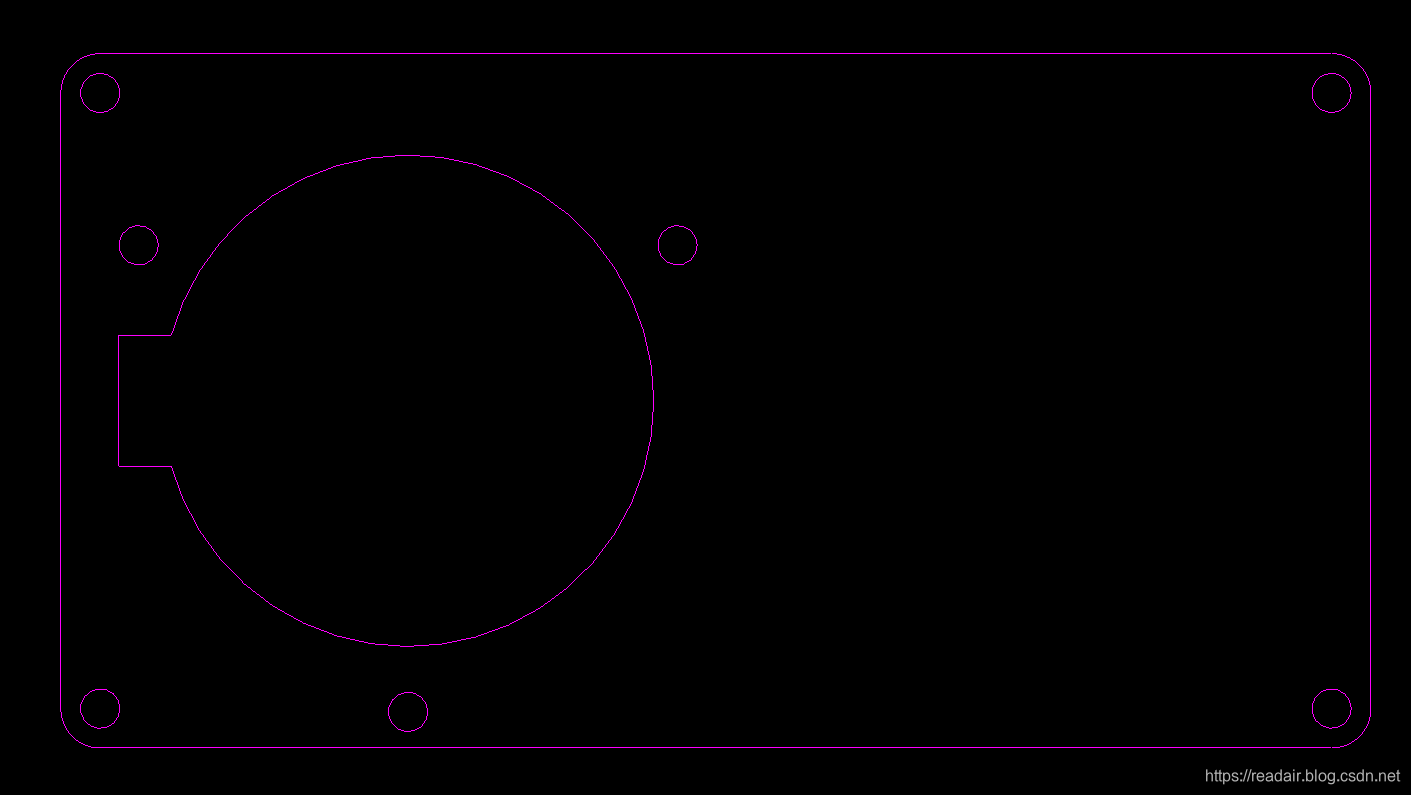

确认后将外框成功导入PCB文件

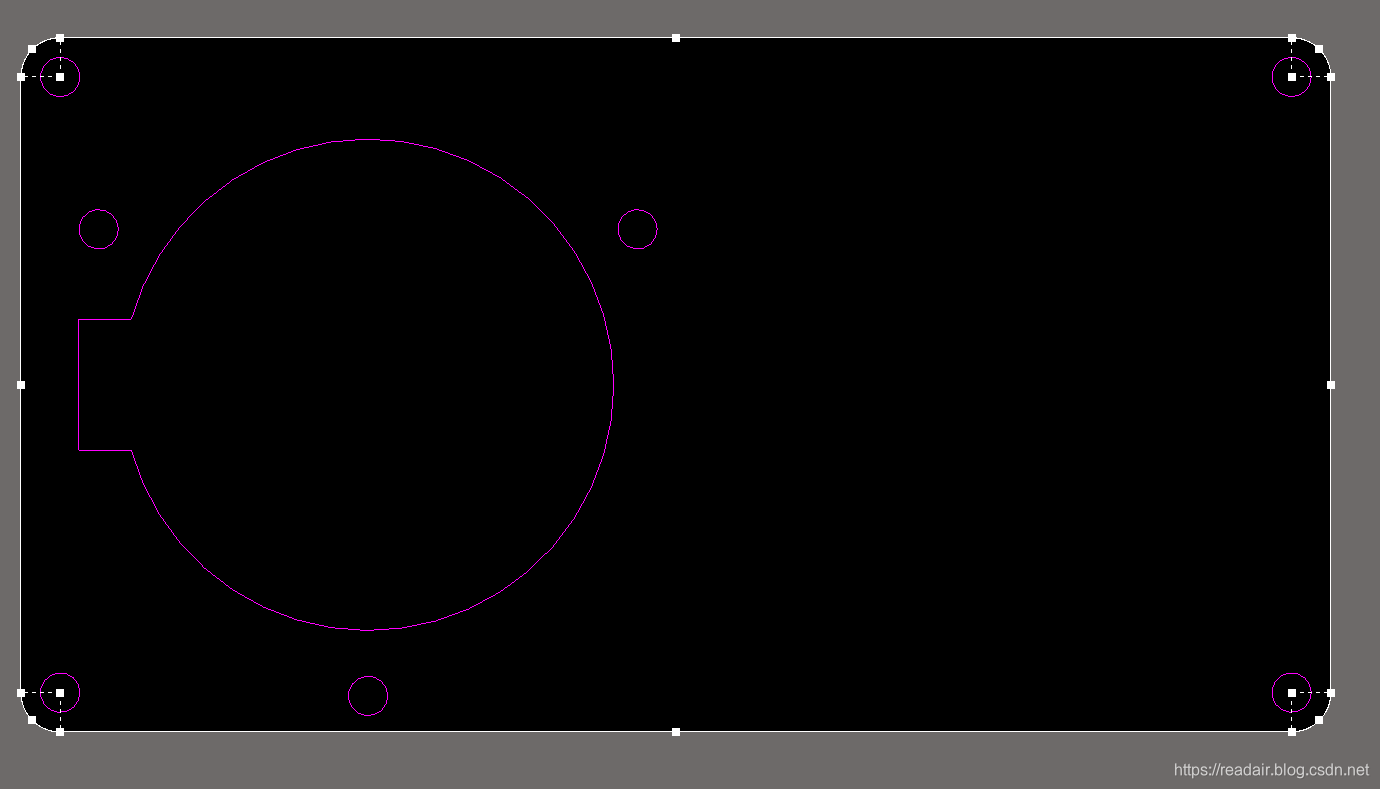

7 选中板型的外框线（技巧：选中任意一根外框线，按键盘上的TAB自动全选），依次按快捷键 “D-S-D”(不包括短横，下同)

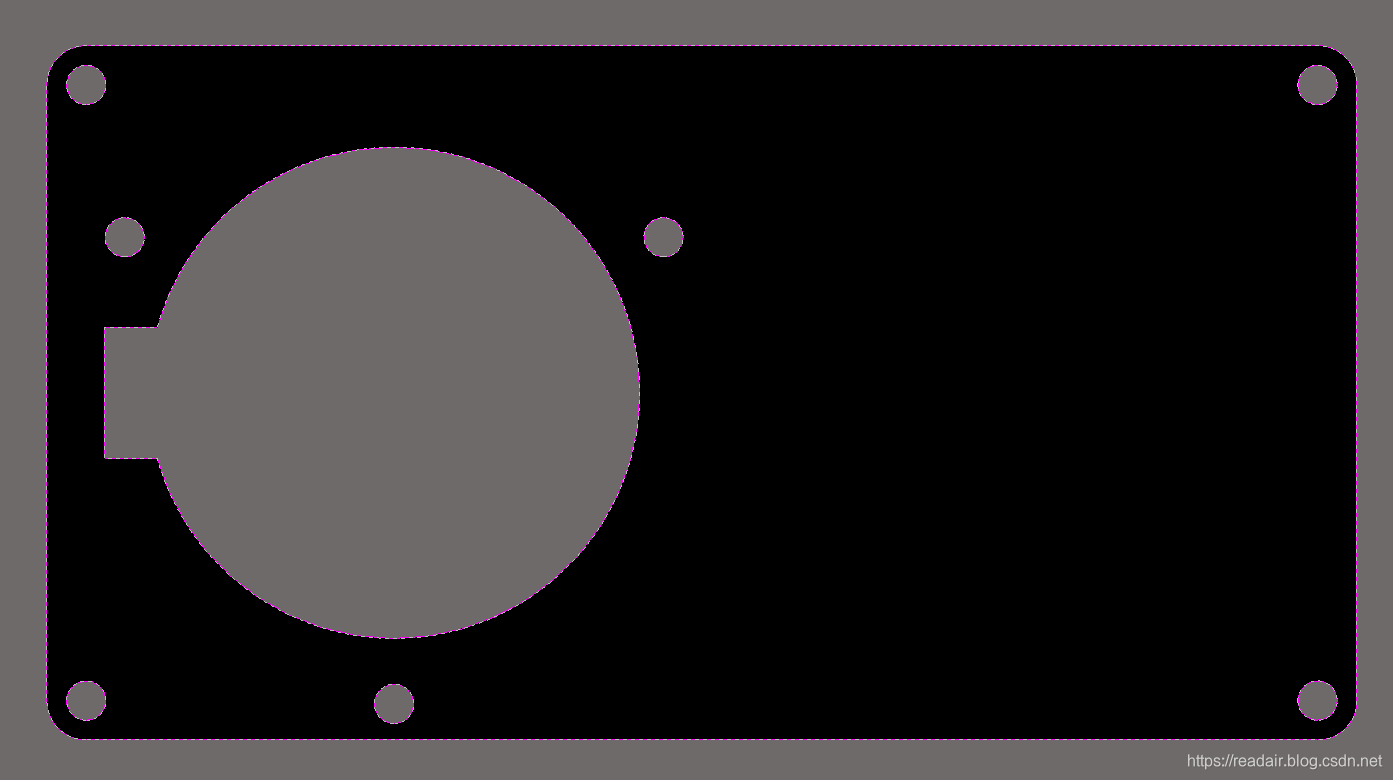

8 对于内部的镗孔，选中外框之后，依次按快捷键 “T-V-B”
