【Altium Designer】使用AD17导出Gerber文件

现在的大多数PCB制板厂商都支持直接发送Pcbdoc格式文件,但是有时候使用了特殊字体或语言的设计在交付生产的时候会出现格式错误等问题,最好的解决办法是给生产厂家提供Gerber文件

笔者在网上竟然未能找到公开的AD15以上版本的Gerber导出教程,所以专程写一篇帮助有需求的朋友们。


AD版本:17.1.5

1 在AD打开需要导出Gerber文件的.pcbdoc文件

2 顺序点击 File -> Fabrication Outputs -> Gerber Files

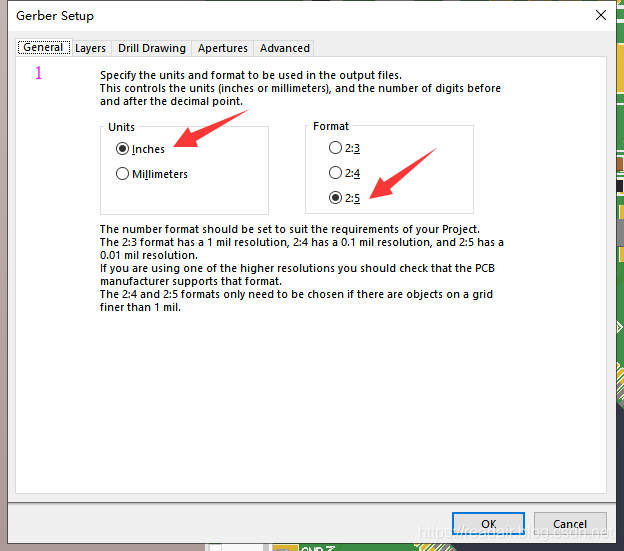

3 在General子菜单下如图勾选:

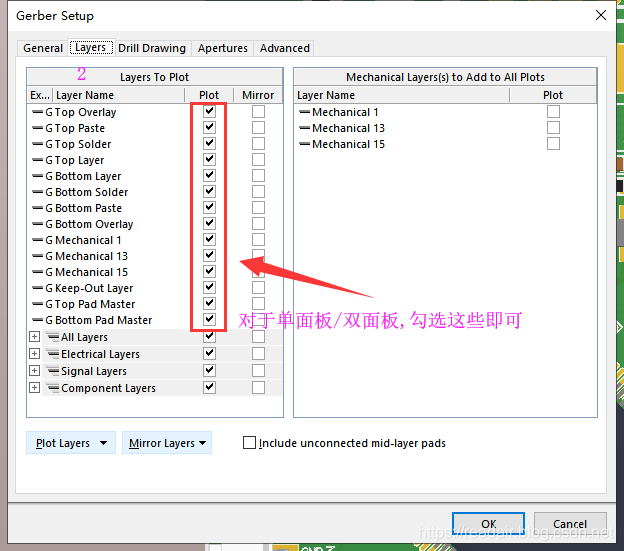

4 在Layers子菜单下如图勾选:

5 在Drill Drawing子菜单下如图勾选:

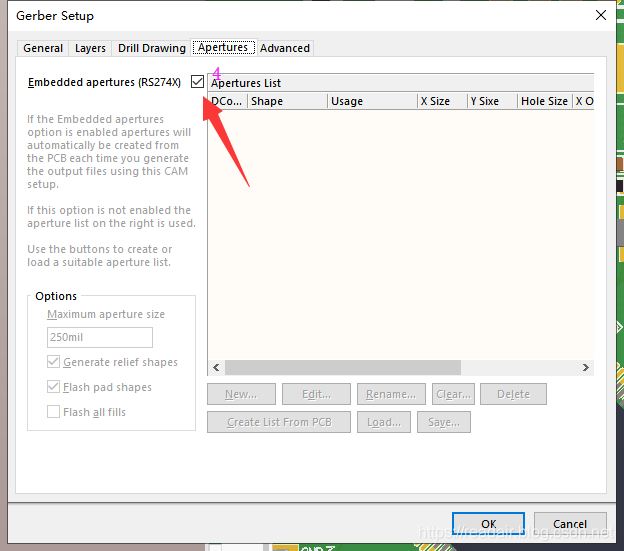

6  在Aperture子菜单下如图勾选:

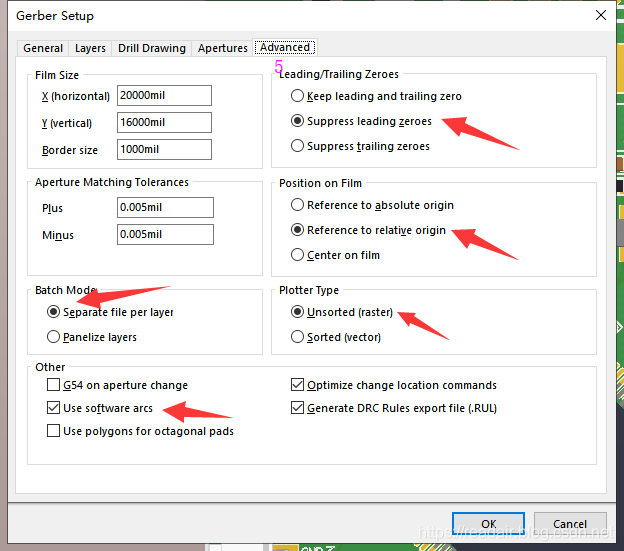

7 在 Advanced 子菜单下如图勾选:



8 完成以上操作后就可以点击OK了,在处理完成后,可以看到一个*.Cam文件,可以注意到有一些金属化过孔未镗孔:

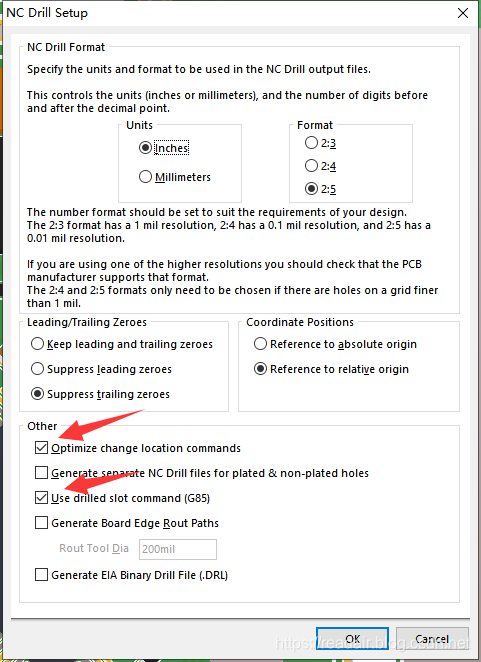

9 回到Pcbdoc文件 依次点击 File -> Fabrication Outputs -> NC Drill Files ,在弹窗中如图点击(其他的默认),完成后点击OK



10 直接点击小弹窗的OK即可:



11 至此完整的Gerber已经导出完成,可以在PCB工程的子目录“Project Outputs for XXX”文件夹下找到所有的文件,将这些文件(所有文件,包括txt文件)打包发送给制版厂家即可



### 如何在 Altium Designer 23 中导出 Gerber 文件Altium Designer 23 中,导出 Gerber 文件的过程与其他版本类似,主要通过菜单选项完成。以下是具体方法: #### 菜单路径操作 用户可以通过 **File → Fabrication Outputs → Gerber Files** 的菜单路径来启动 Gerber 文件导出过程[^1]。 #### 设置参数 当进入 Gerber 输出设置界面后,需调整以下关键参数: - **Layers Selection**: 用户可以选择要导出的具体层(如 Top Layer, Bottom Layer 等)。这一步骤对于确保 PCB 制造商能够获得完整的生产数据至关重要。 - **Aperture Settings**: 配置光圈表的相关属性,通常建议保持默认值除非有特殊需求[^3]。 #### 使用快捷键 为了提高效率,可以利用快捷键组合快速访问 Gerber 导出功能。按下 **F + F**, 然后选择 **Gerber Files** 来打开对应的对话框。 #### 官方文档支持 如果遇到任何配置上的疑问或者复杂场景下的定制化需求,可参考 AD 官方提供的详细指导手册以及案例分析资料[^2]。 ```python # 示例 Python 脚本用于自动化部分流程 (仅作演示用途) def export_gerber_files(layer_list): """ 自动化导出指定图层列表中的 Gerber 文件 参数: layer_list (list): 待导出的图层数组 返回: bool: 是否成功执行命令 """ try: for layer in layer_list: print(f"正在处理 {layer}...") # 模拟实际 API 或者外部工具调用逻辑 return True except Exception as e: print(e) return False layers_to_export = ["TopLayer", "BottomLayer"] result = export_gerber_files(layers_to_export) if result: print("所有选定层已成功导出Gerber 文件.") else: print("发生错误,请检查日志并重试.") ```
