计算机网络实验——用三层交换机实现VLAN通信

• 实验目的

       理解三层交换机基本原理和配置方法

       掌握三层交换机VLAN间相互通信



• 实验内容

三层交换机具备网络层的功能，实现VLAN相互访问的原理是:利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。三层交换机利用直连路由，可以实现不同VLAN之间的相互访问。三层交换机给接口配置IP地址，采用SVI(交换虚，拟接口)的方式实现VLAN间互连。SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址，该IP地址成为连接VLAN的终端的默认网关地址。

• 实验步骤

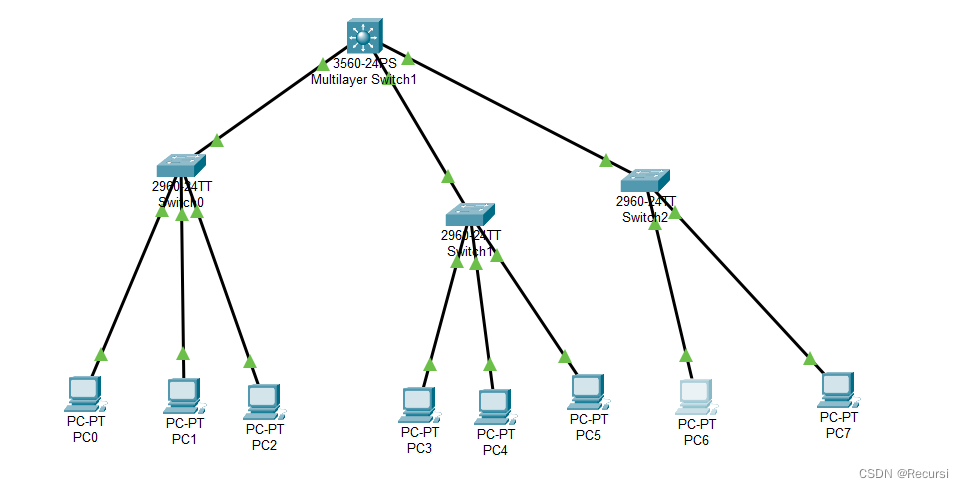

1. 实验环境搭建

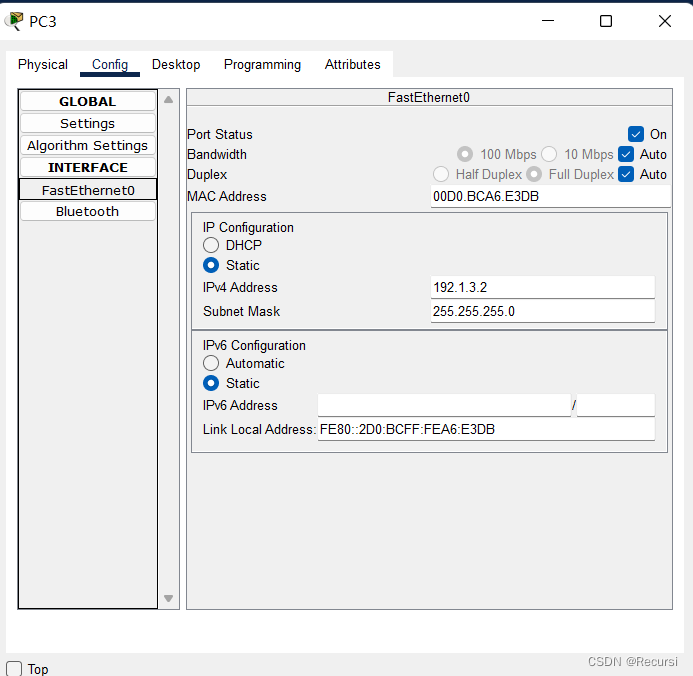

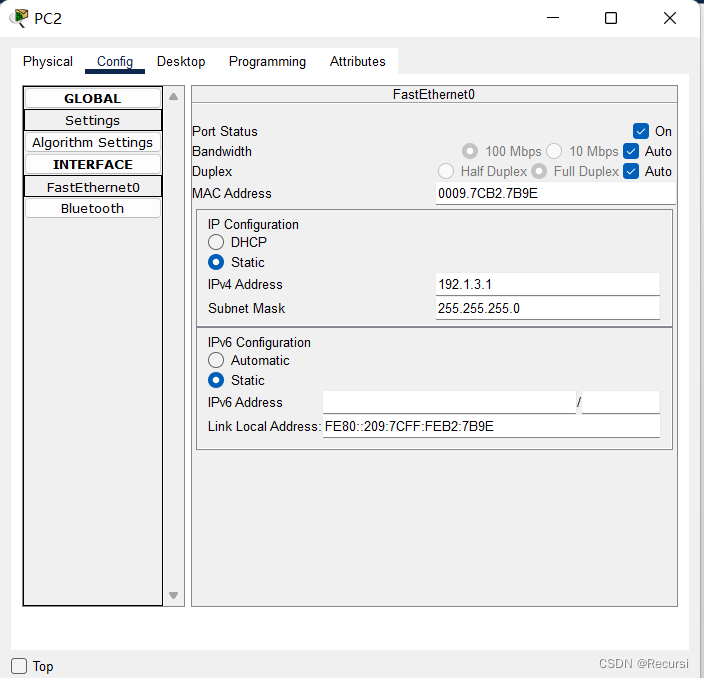

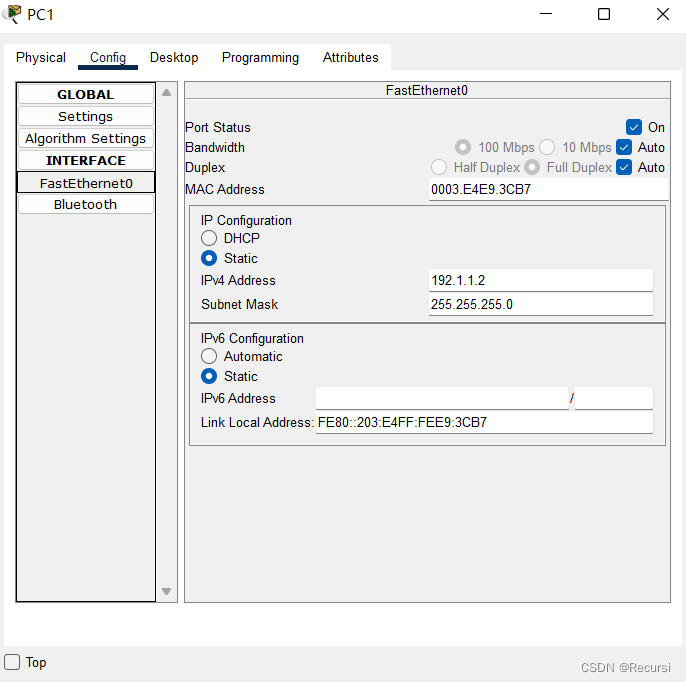

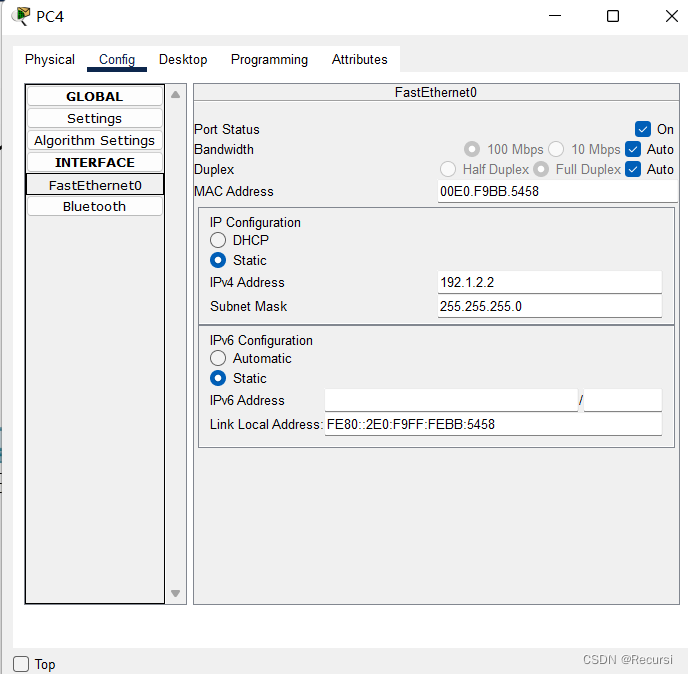

1. 配置PC的IP地址和子网掩码

1. 在二层交换机上配置VLAN

①在Switch0.上配置VLAN2和VLAN4,分别将端口FastEthernet0/1和FastEthernet0/2，划分给VLAN2，将端口FastEthernet0/3 划分给VLAN4。配置命令行如下:

Switch>enable

Switch#configure terminal

Switch(config)#hostname switch0

Switch0(config)#vlan 2

Switch0(config-vlan)#name vlan2

Switch0(config-vlan)#exit

Switch0(config)#vlan 4

Switch0(config- vlan)#name vlan4

Switch0(config-vlan)#exit
