USB、Mini-USB、Micro-USB接口的引脚定义

一、标准USB

• USB是一种常用的PC接口，只有4根线（两根电源，两根信号）

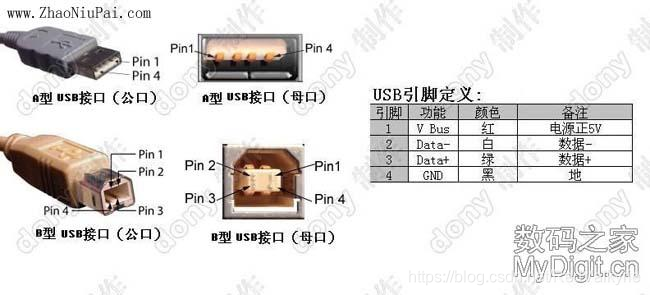

  USB接口的引脚定义（一般看公口，梯形对着自己时，A型USB公口从右数起，B型的则是左起顺时针转个圈）

二、Mini USB

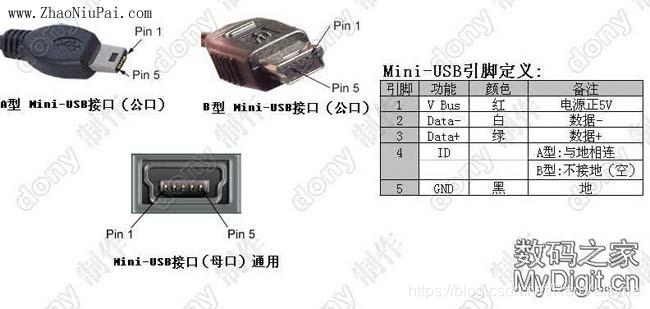

• Mini-USB接口的引脚定义：看公口，梯形对着自己，A、B型的Mini-USB公口都从左数起
• Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。例如数码相机直接连接到打印机上，通过OTG技术，连接两台设备间的USB口，将拍出的相片立即打印出来）中才使用。Mini USB接口又分Mini-A、B和AB接口，如果你的系统仅仅是用做Slave，那么就使用B接口（手机上用的一般都是B型Mini USB接口）。系统控制器会判断ID脚的电平判断是什么样的设备插入：
• 如果ID脚是高电平，则是B接头插入，此时系统就做主模式（Master Mode）
• 如果ID脚为低电平，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

二、Micro USB

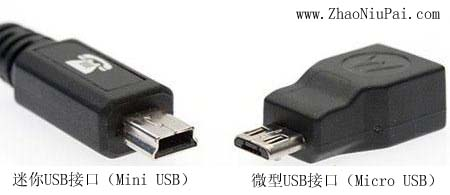

Micro USB标准支持目前USB的OTG功能，即在没有主机（例如个人电脑）的情况下，便携设备之间可直接实现数据传输。Micro USB和Mini USB接口都是5Pin的，引脚定义貌似也是一样的，但Micro USB长得更扁：
