这是一个使用arduino以及人体红外传感器实现的人体感应灯，详细细节如下：

1. 实验元件

UNO 实验套装（arduino控制板、USB数据线、面包板、跳线）

人体红外传感器1个

led灯1个

电阻（220欧，1个）

2. 实现连接图

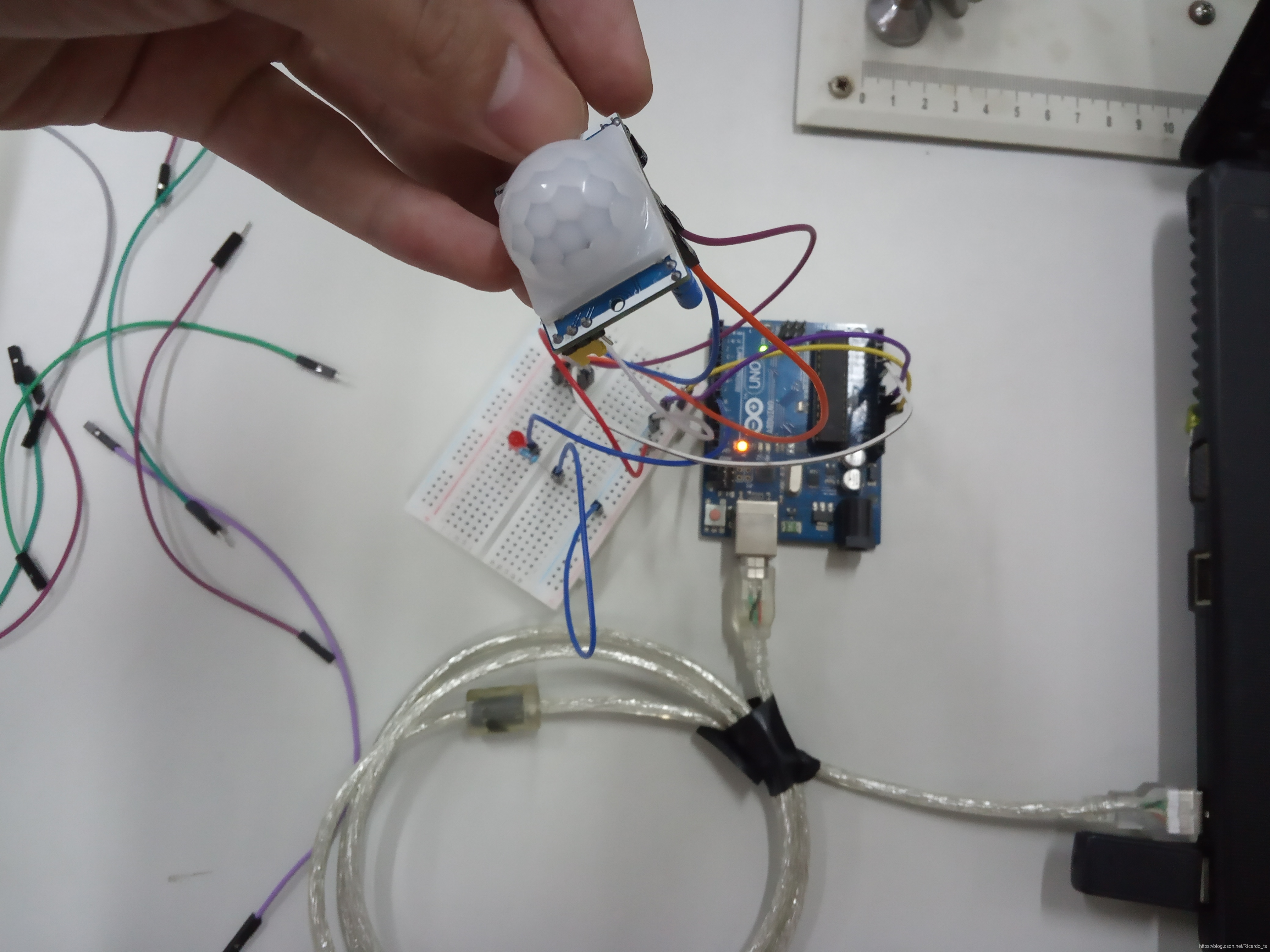

如图，这是测试实现前连接的实物图

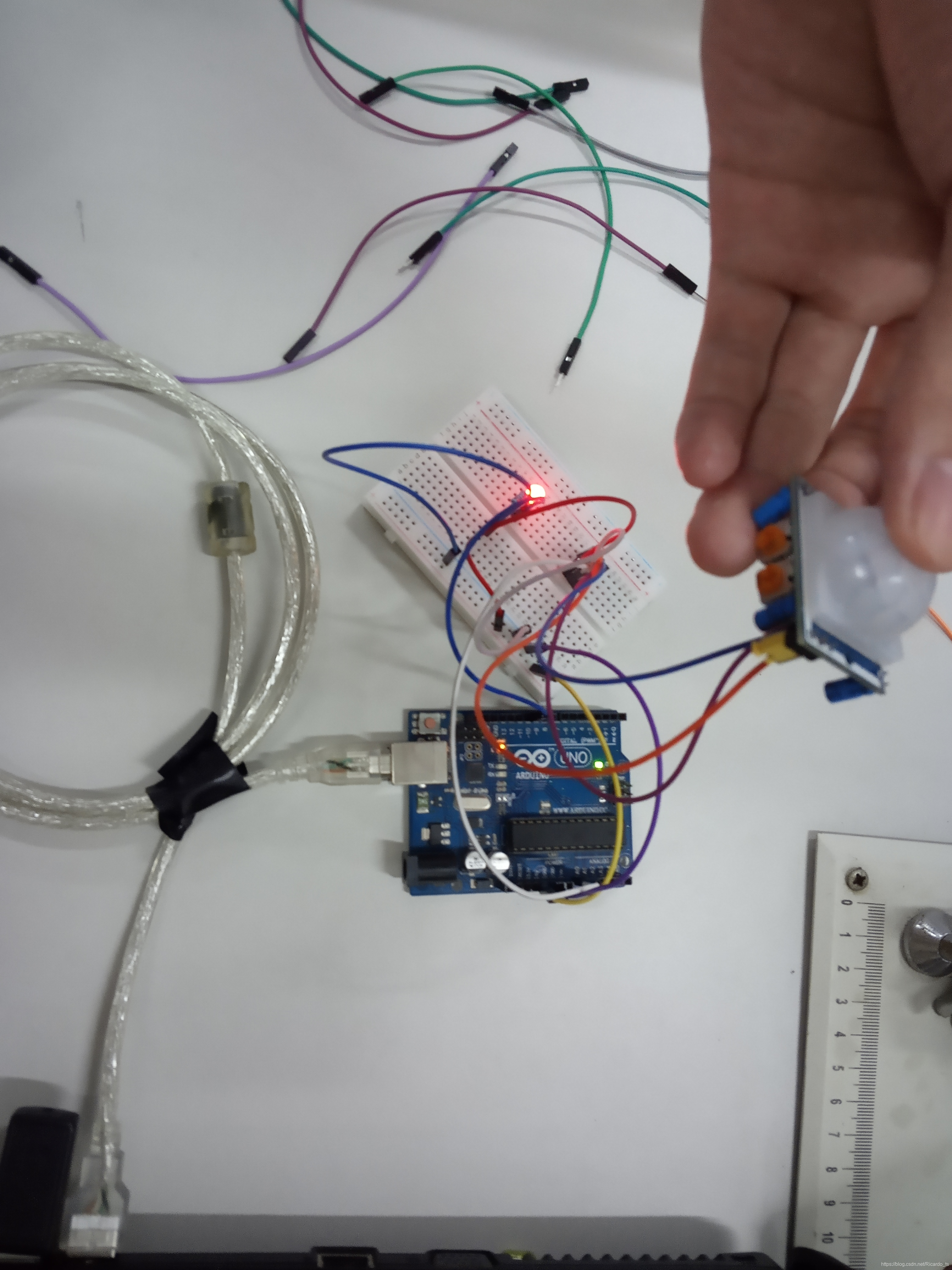

实现效果时的图如下：

3. 实现代码

在Arduino上编写代码，如下：

const int sensorPin = A0; //定义人体红外传感器的引脚
const int ledPin = 10;    //定义LED灯的引脚
int sensorValue = 0;      //声明传感器数据变量

void setup()
{
  Serial.begin(9600);
  pinMode(ledPin, OUTPUT);
  digitalWrite(ledPin,LOW);
  pinMode(sensorPin, INPUT);
}

void loop()
{
  s
