现在的很多家庭中都装有感应灯，人体感应灯比声控感应灯的优点是不会影响别人休息，安静。
接下来就是简单的制作过程。
1.需要的设备：

1.arduino Uno主控板一个；
2.人体红外传感器一个；
3.电阻一个；
4.面包板一个；
5.杜邦线若干条；
6.LED灯一个；
7.数据线一条；

2.电路图：

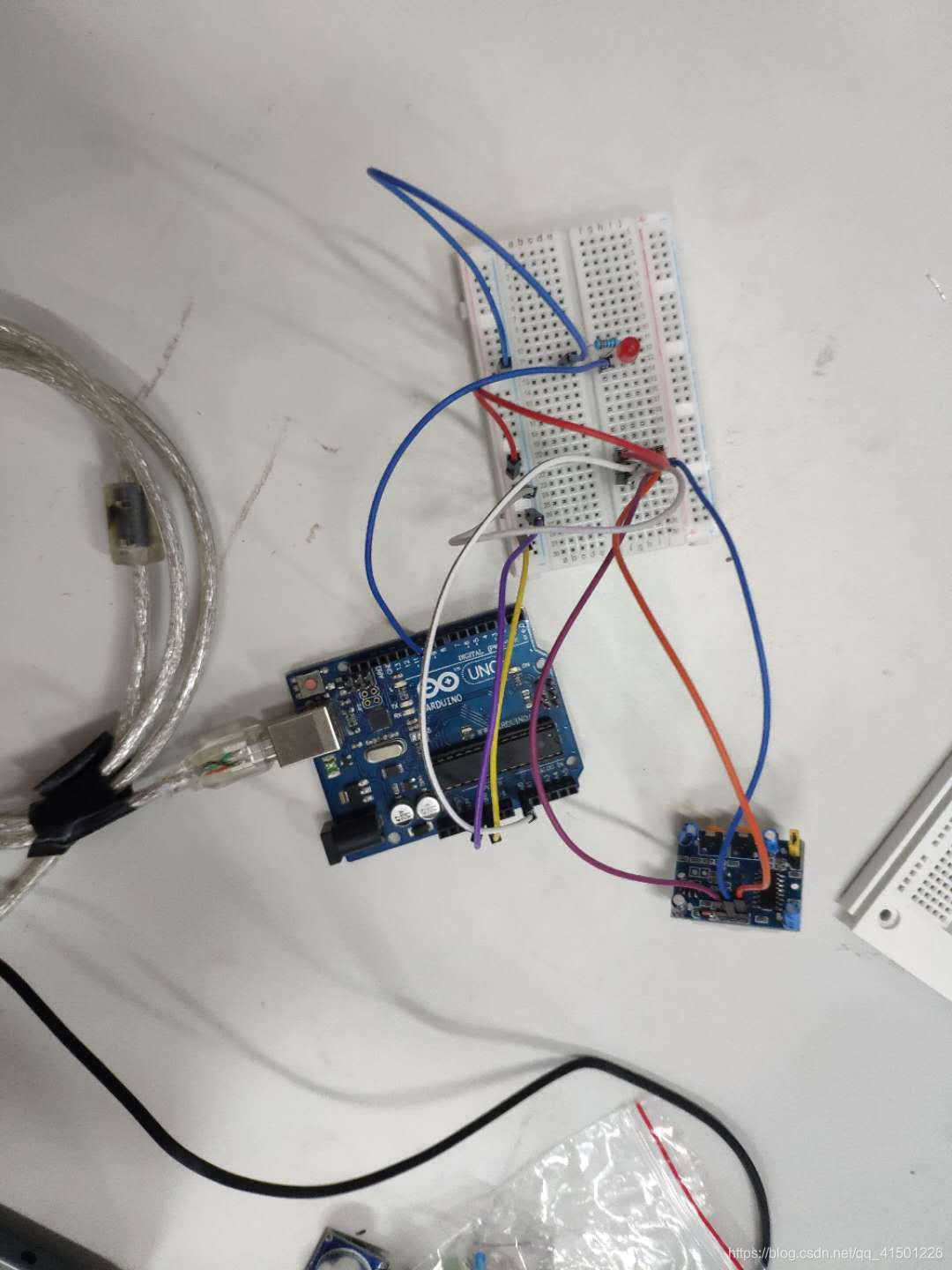

实际连线图
3.程序代码：

const int sensorPin = A0; //定义SR501人体红外的引脚
const int ledPin = 10;    //定义LED灯的引脚
int sensorValue = 0;      //声明传感器数据变量

void setup()
{
  Serial.begin(9600);
  pinMode(ledPin, OUTPUT);
  digitalWrite(ledPin,LOW);
  pinMode(sensorPin, INPUT);
}

void loop()
{
  sensorValue = analogRead(sensorPin);   //读取传感器数据
  if(sensorValue > 300){                 //判断是否有人接近
      digitalWrite(ledPin,HIGH);         //点亮LED灯
      delay(30000);                      //延时30秒
      digitalWrite(ledPin,LOW);          //关闭LED灯
  }
}

4.将代码进行编译上传，一个简单的人体感应灯就完成了。测试视频如下：
https://www.bilibili.com/video/av55936172/

希望这篇简单的文章对大家有所帮助。
