前言：

23年年初有项目需要用到总线技术，基于项目需求，对M-BUS总线与POWERBUS总线原理进行了简单测试。485总线比较常见，资料比较多，这里主要就M-BUS和POWERBUS展开叙述。

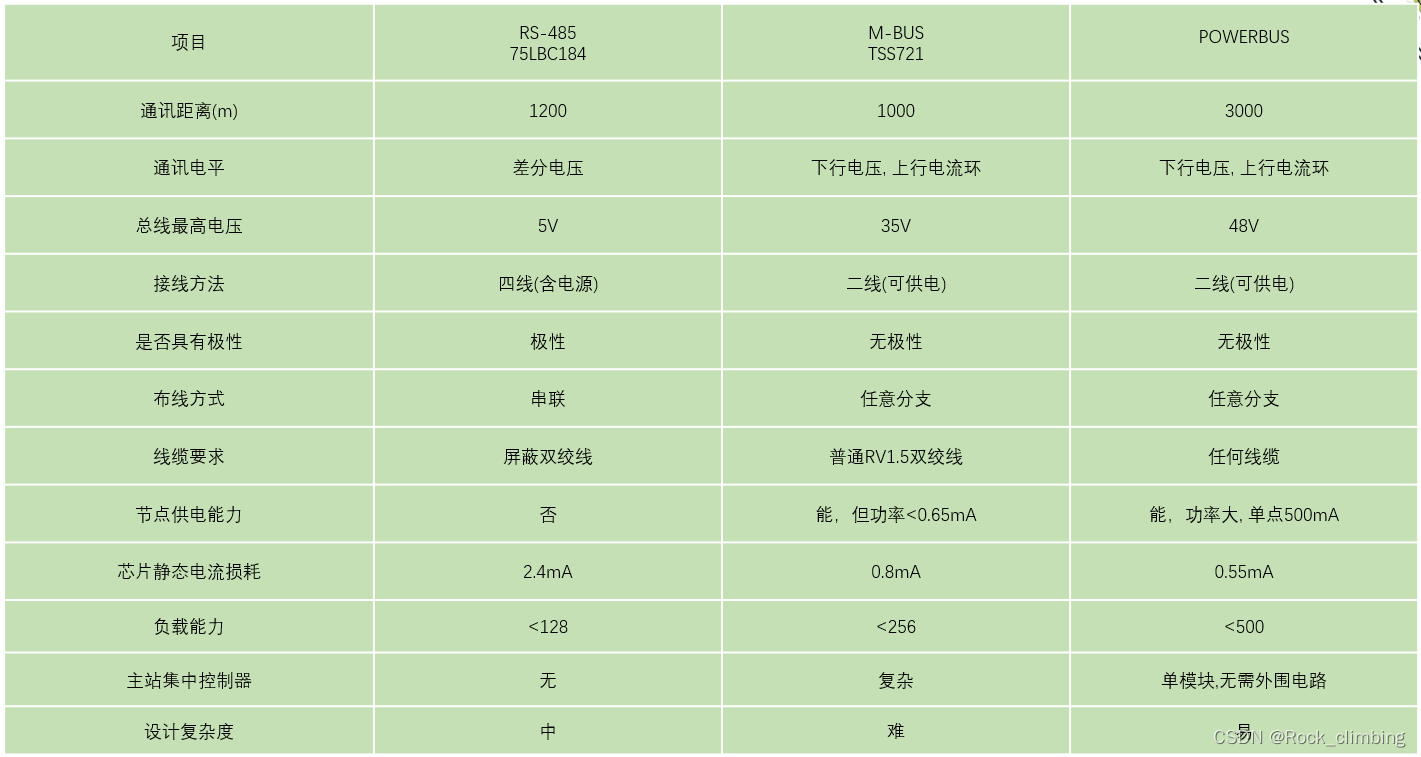

三种总线技术特点对比

M-BUS总线技术

M-BUS（MeterBus）即仪表总线，开发的目的是用于满足网络系统和远程抄表的需要，当计量仪表收到数据发送请求时，将当前测量的数据发送到主站，（主站可以是手持设备，计算机，或其他终端）。主站定期读取在建筑物中安装的计量仪表的数据。具有两总线无极性，布线无拓扑要求，抗干扰能力强，带终端级数多，可靠等一系列优点，是目前自动抄表系统应用的最好的总线标准。

M-Bus总线的闭环电路中始终是有电流的，该电流可为挂在总线上的Slave供电的，所以M-Bus可以为无源仪表设备供电；

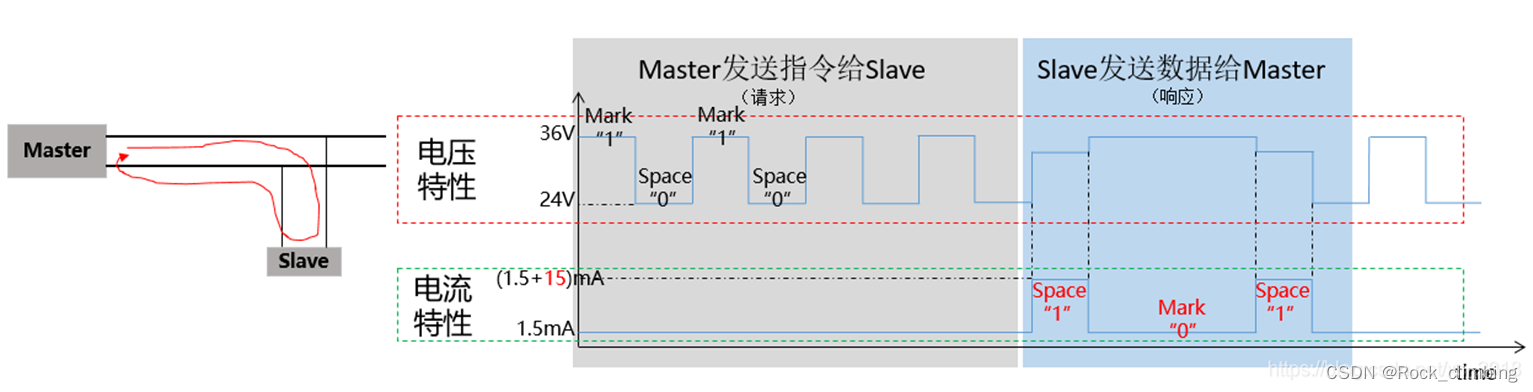

请求：Master发送指令给Slave，指令信息是通过总线上的电压高低平来实现数据的下发，如图中的Mark和Space构成“1010xxxx”数据；

响应：Slave发送数据给Master，挂在总线上的Slave收到指令后会进行响应，即上报数据（比如上报水表数据），上行数据是通过环路的电流来实现数据的传输的，如上图中Space和Mark构成的“101xxxx”数据信息，此刻环路的电压应稳定为36V，但由于阻抗（可简单理解就是电阻）的存在，会带来电压的一定消耗，所以36V电压会有些许的下降；上述过程可以明显的看出，M-Bus在下发指令时是不能同时接受数据的，上报数据时无法下发指令，这就是半双工，M-Bus确实半双工的。

注：电压逻辑0，是Mark电压下降12V，而不是严格的24V；稳定供电电流1.5mA也是理论上的，实际是很小浮动的；电流逻辑1，是Mark电流上加（11~20）mA，而不是确定的加15mA。

（注明：上述图片和说明也来源于资料查找，由于是今年3月份做的项目，找不到是哪位作者写的了，如果看到是自己的，请告知我，我及时增加内容出处）

M-BUS总线测试

1、测试结论：

总线带载其他设备时，设备工作引起的总线电流变化会造成通讯失败

2、解决方案：

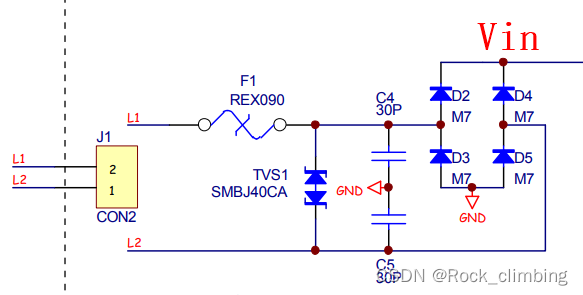

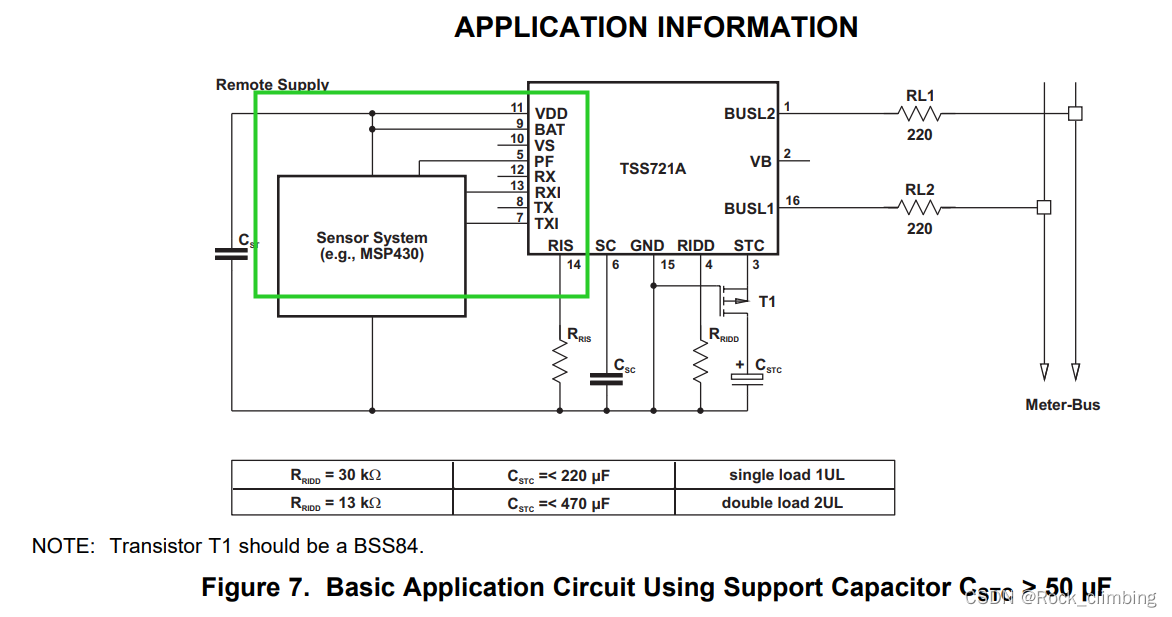

从站系统供电从M-BUS从站芯片电源输出取电。

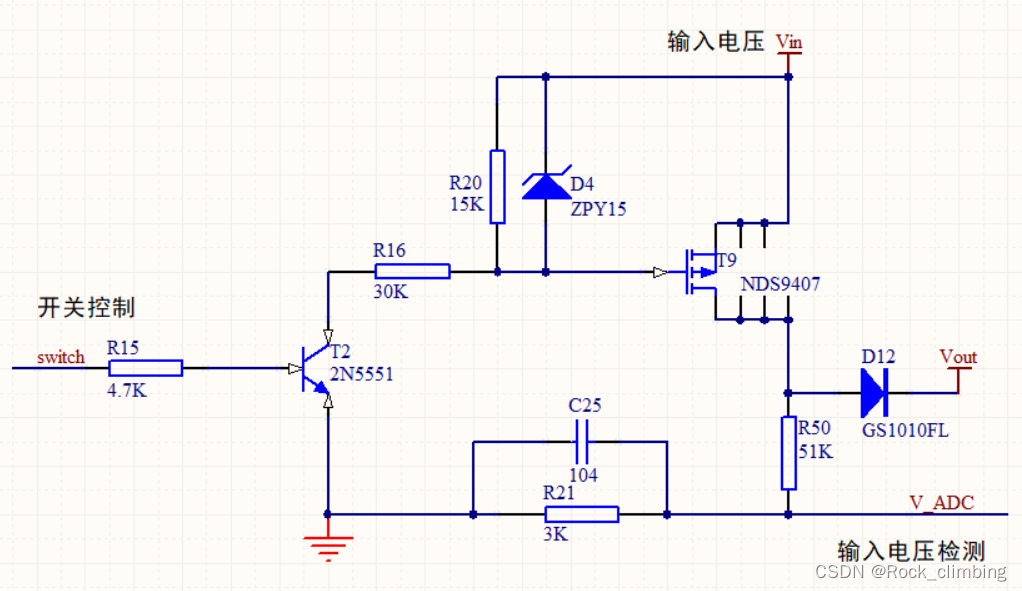

驱动脉冲电磁阀的电源从总线取电。并用MOS管做开关控制。

从站接到开阀命令之前，从总线直接取电的阀控电源这一路关断。从站收到开阀命令后，先回复，再执行阀控动作。

3、测试过程：

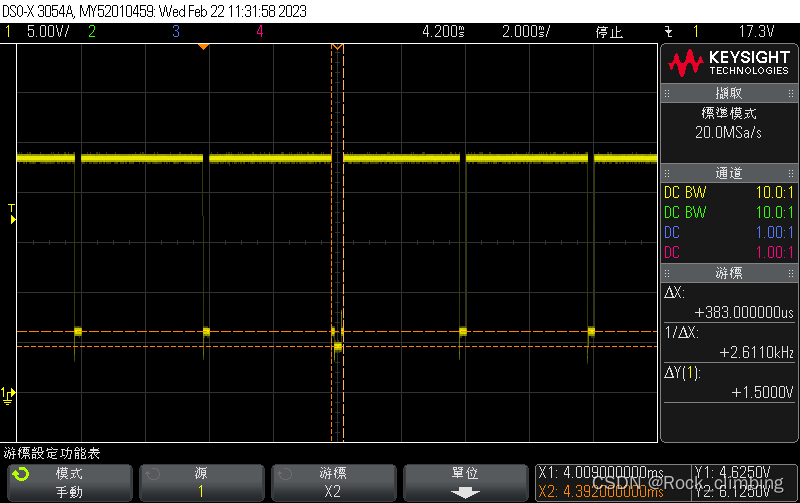

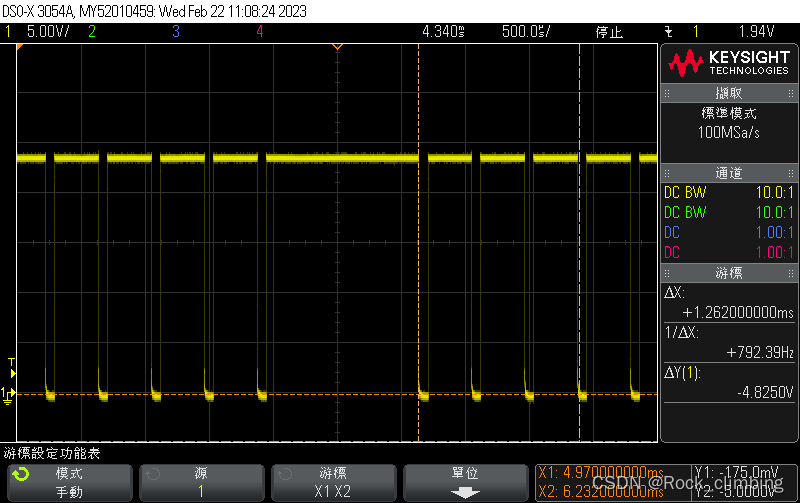

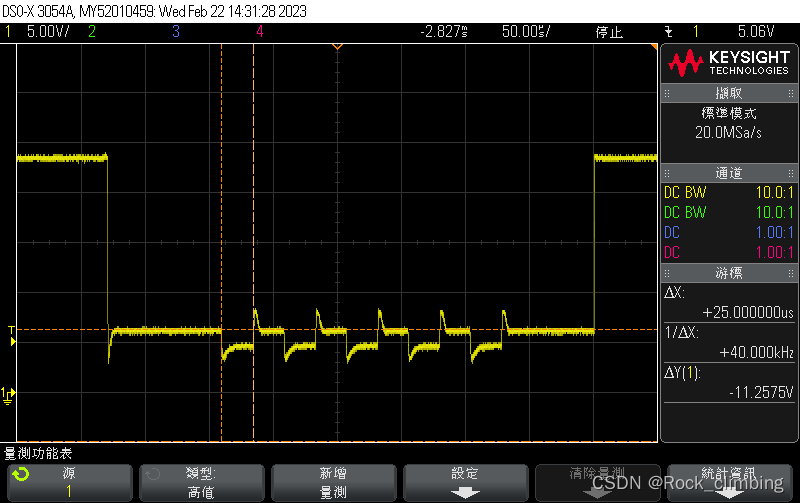

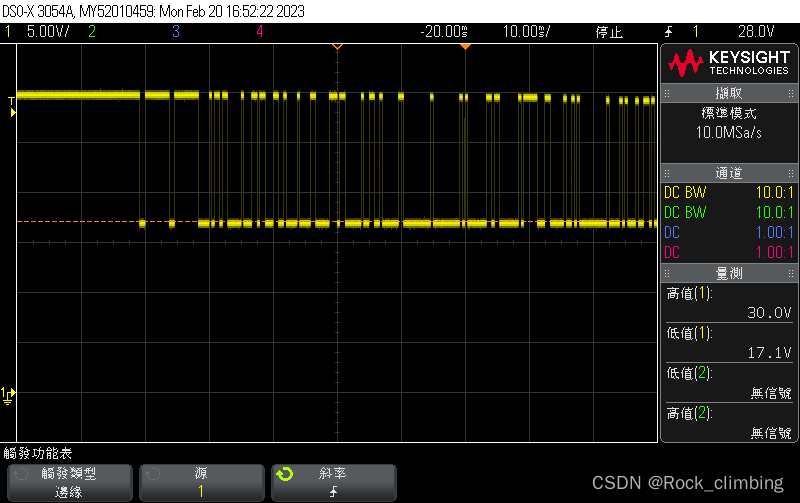

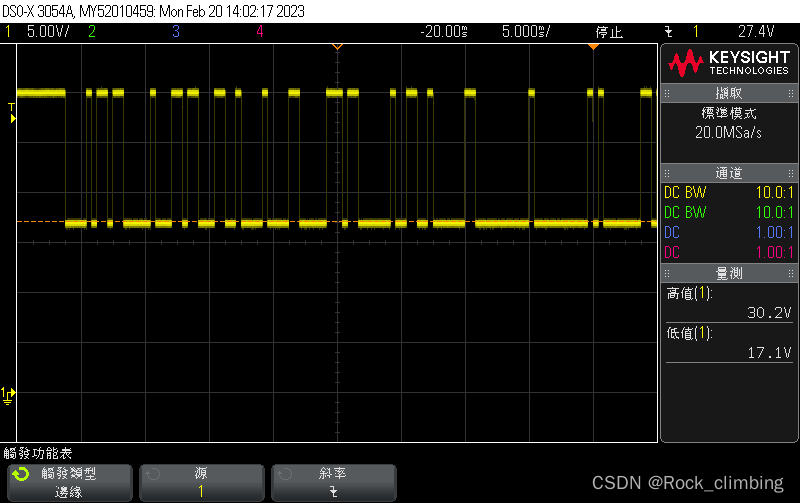

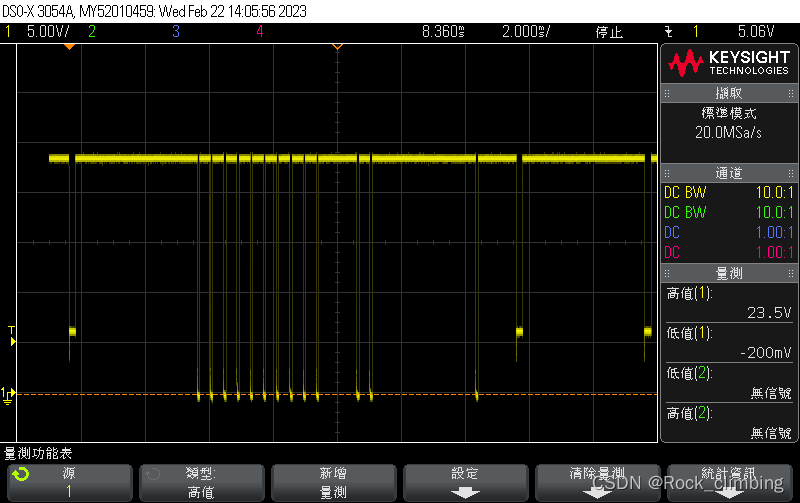

（1）主站发送数据时，总线波形。

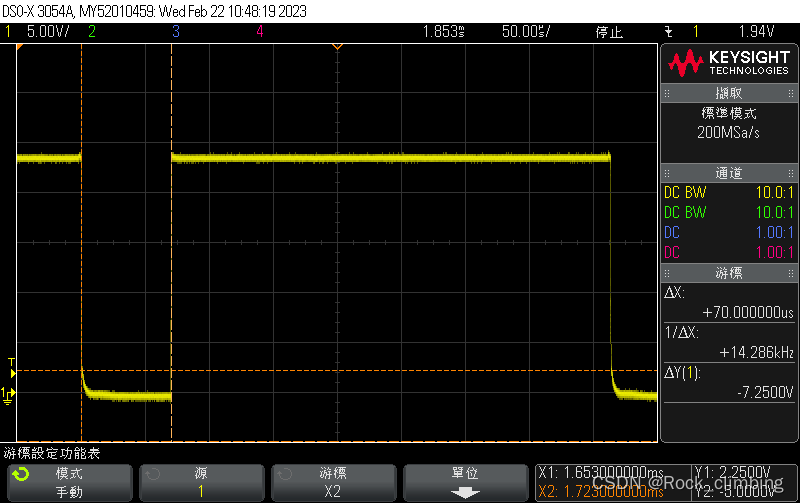

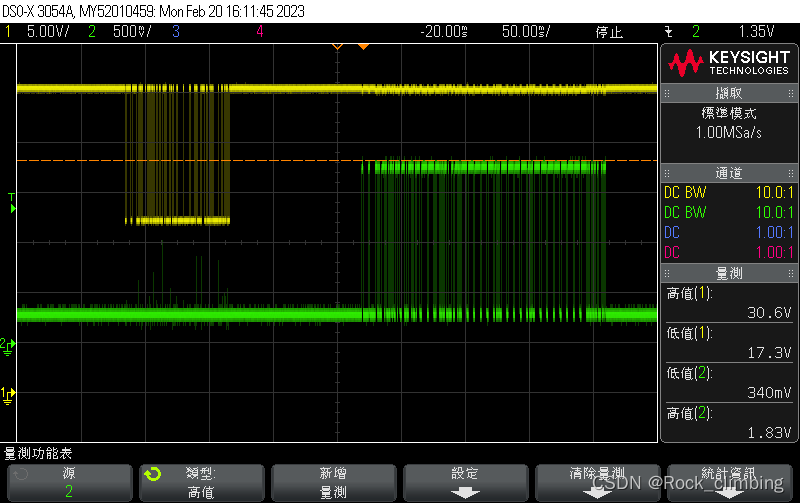

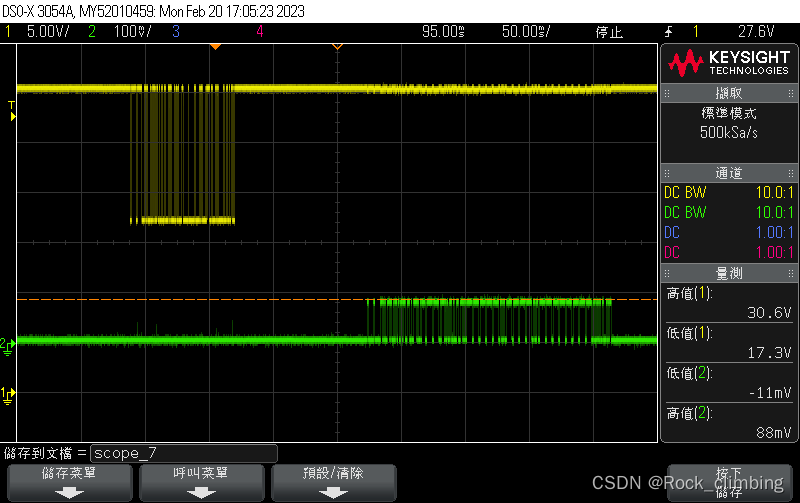

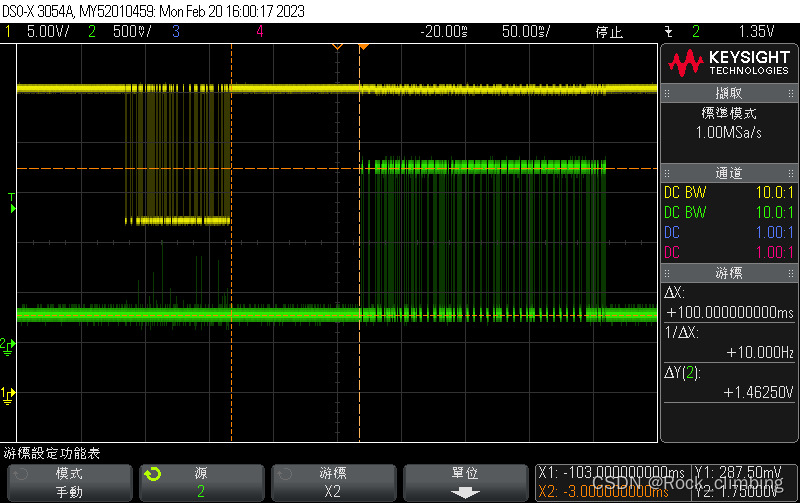

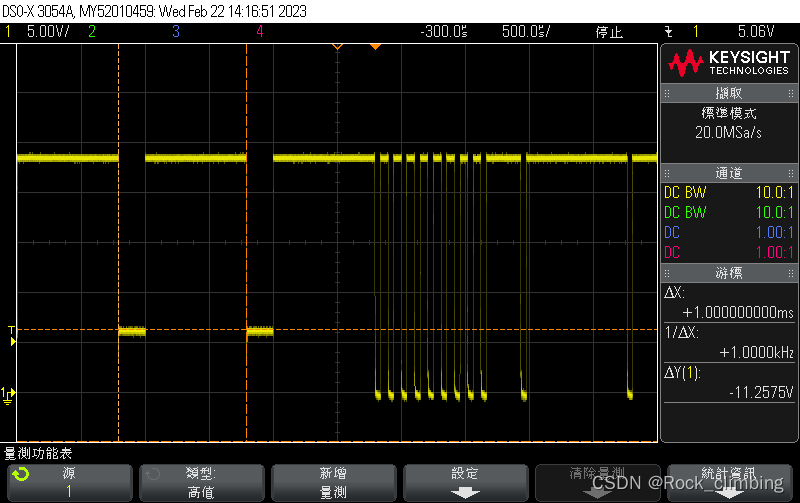

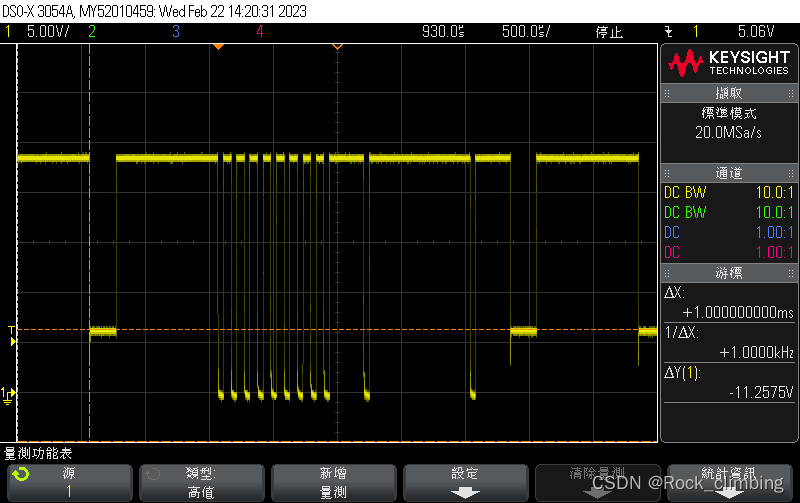

（2）主站发送帧、从站回复帧波形，显示主站发送完成到从站回复时间间隔100ms。

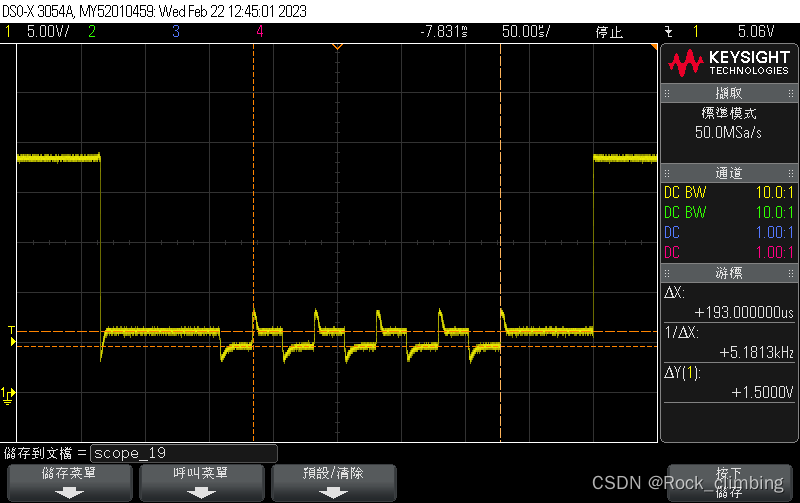

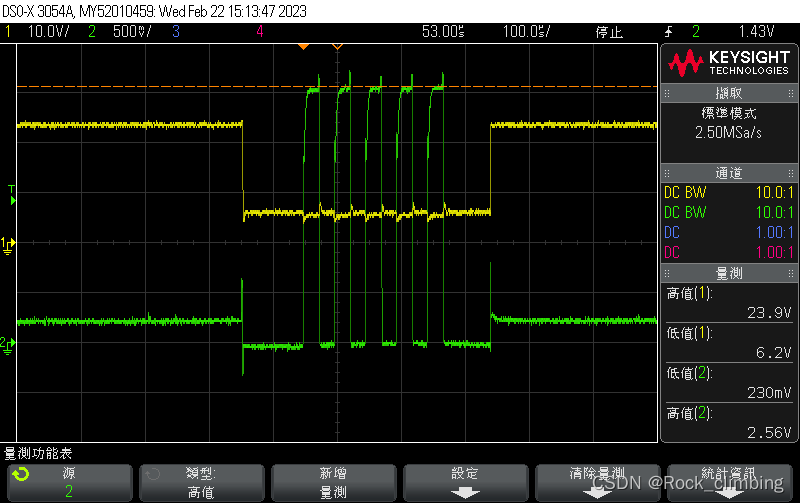

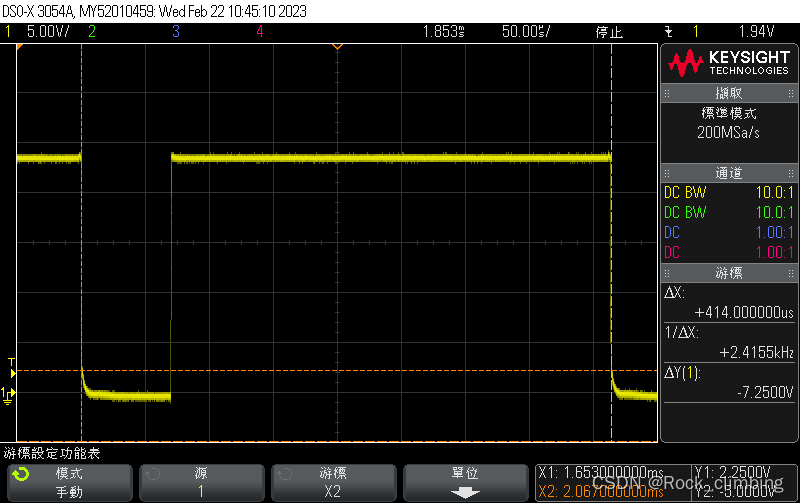

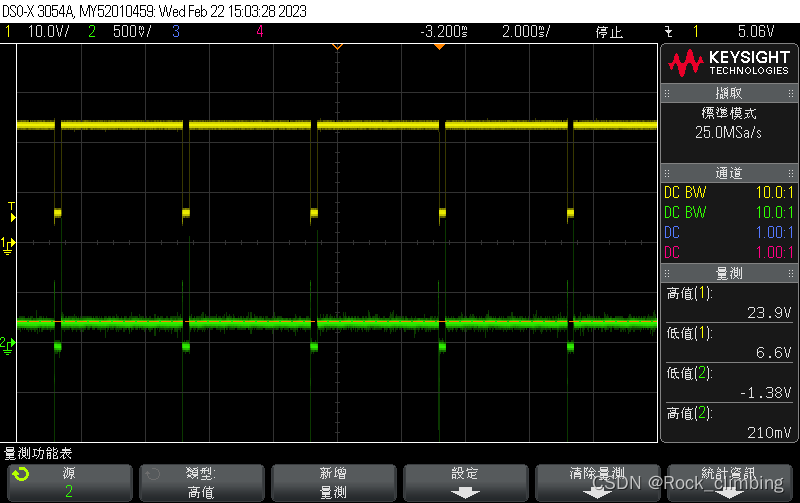

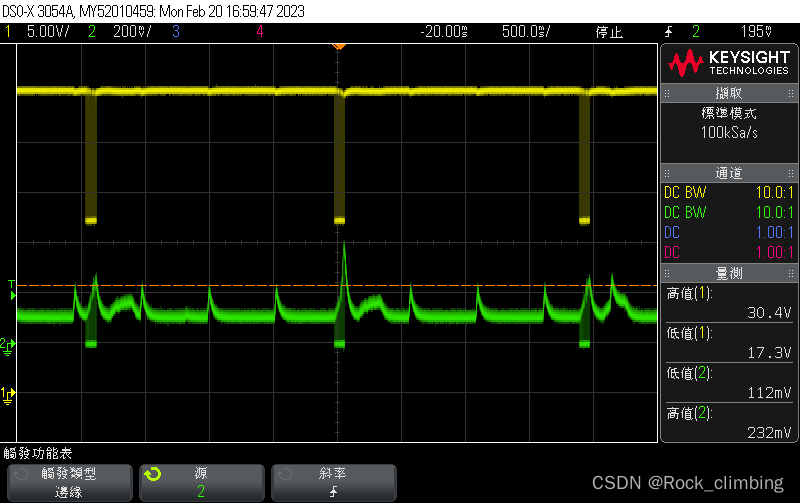

（3）总线回路串联100欧姆电阻，显示从站回复电流变化大小，总线接了1台水表，不回复数据时，总线电流约3.4mA。回复数据时，电流增加约15mA。

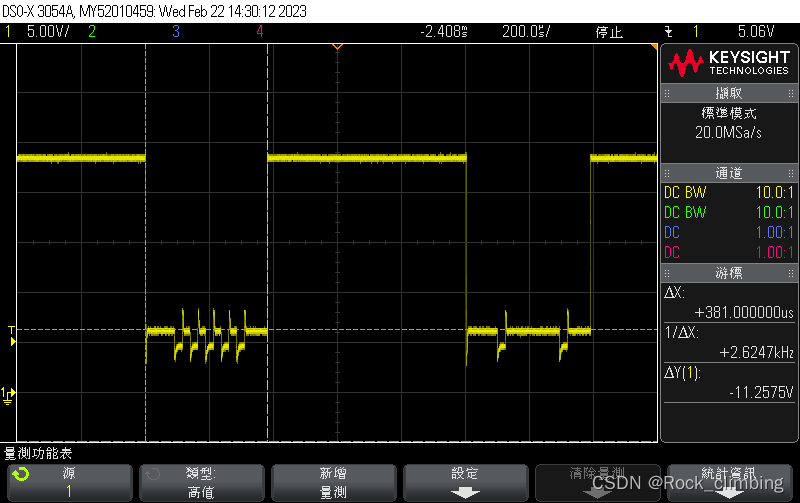

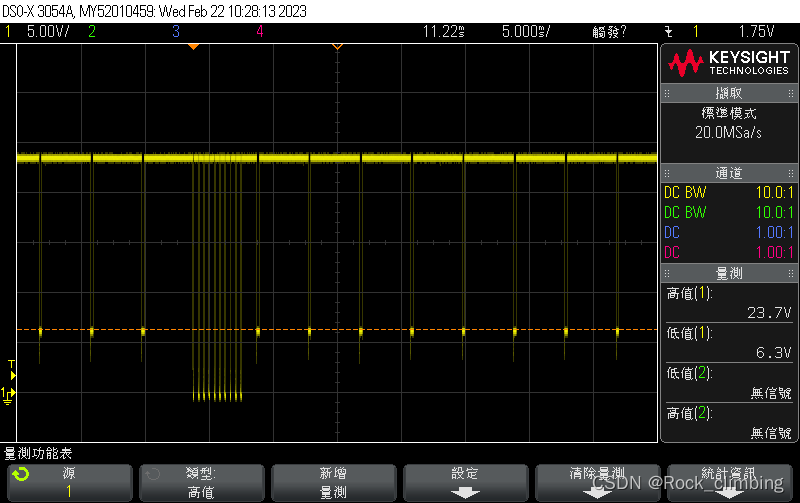

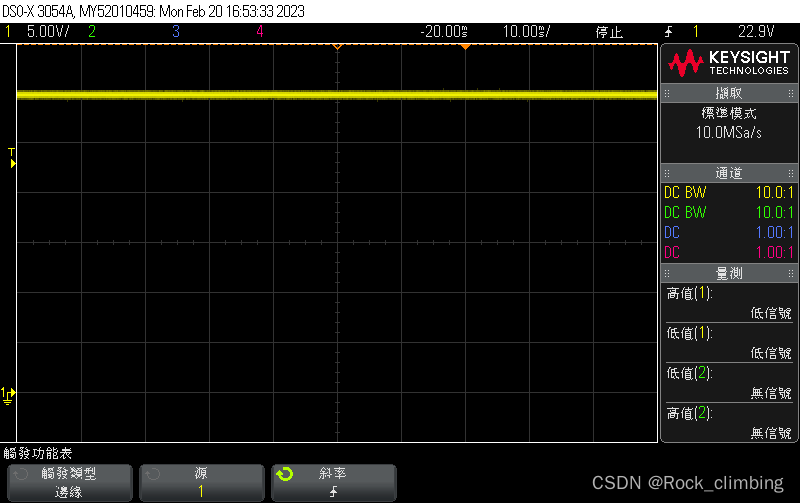

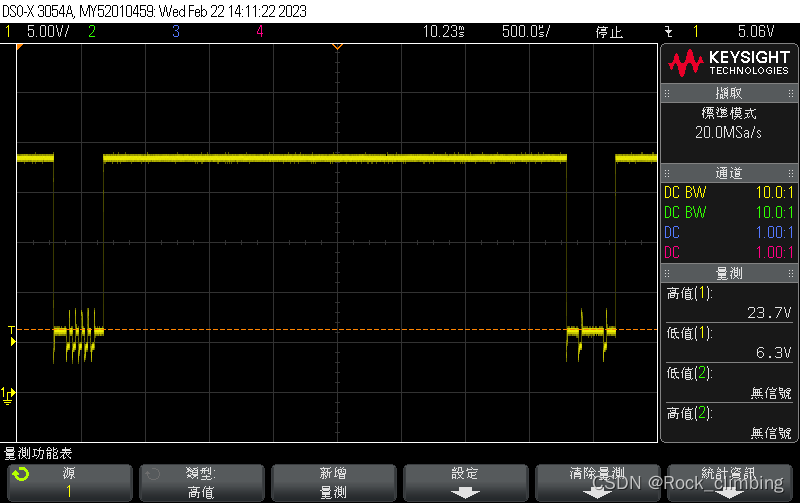

（4）总线上接上其它终端，总线与终端电源线之间没有二极管，主站发送波形受影响。上位机软件显示在发送数据，但总线上没有波形。

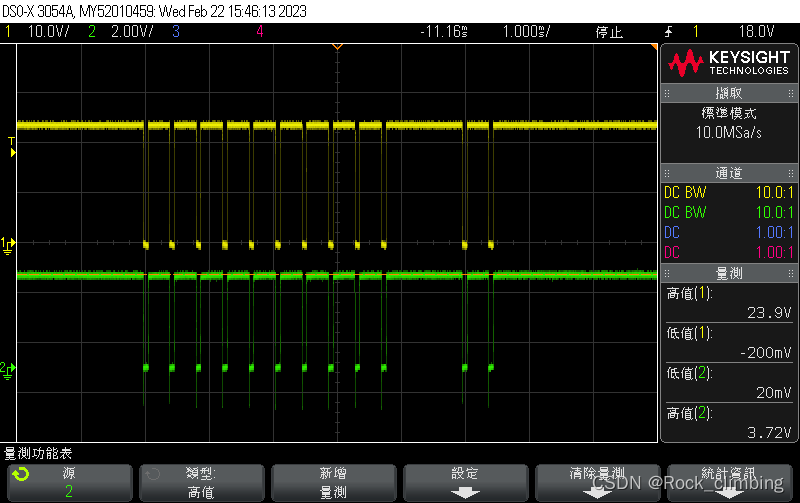

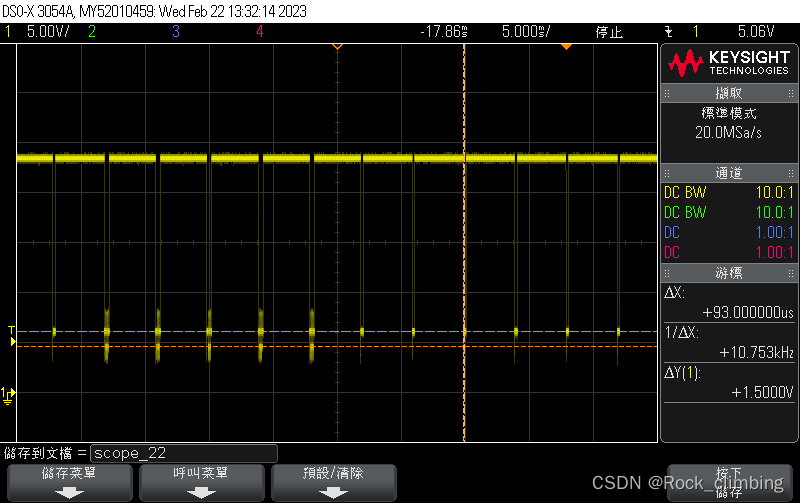

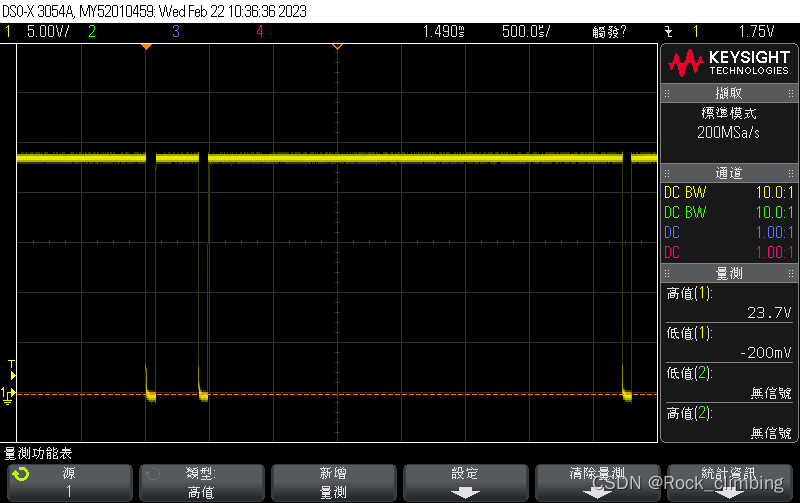

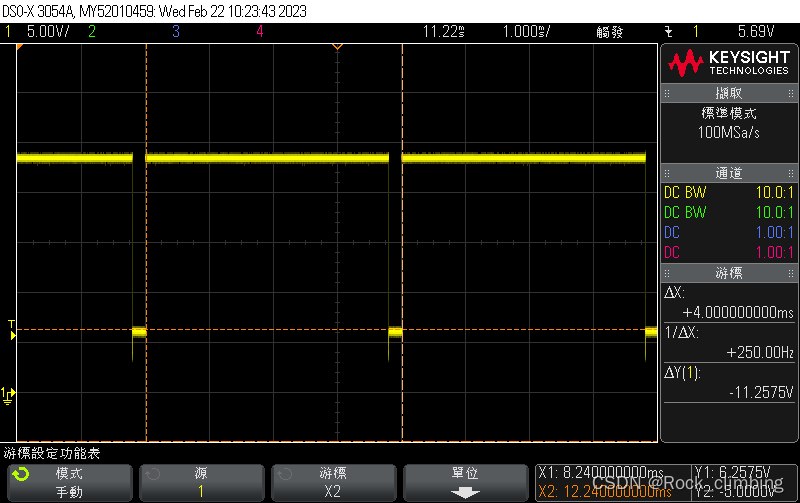

（5）总线上接上终端，总线与终端电源线之间串二极管，主站发送波形不受影响

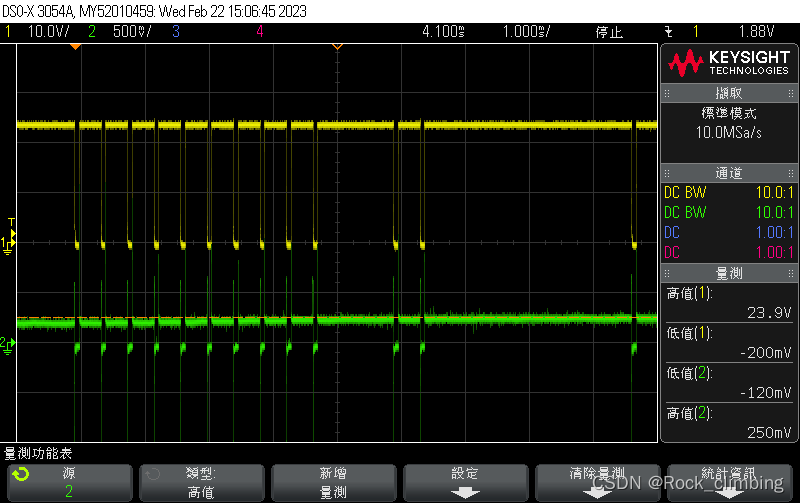

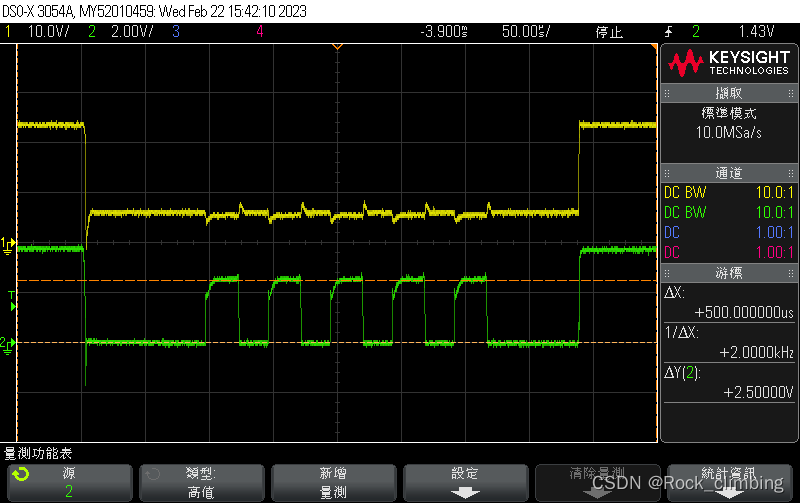

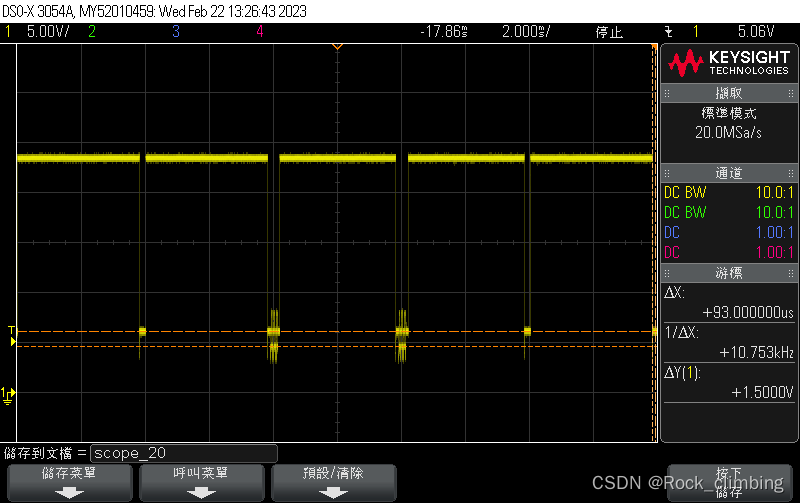

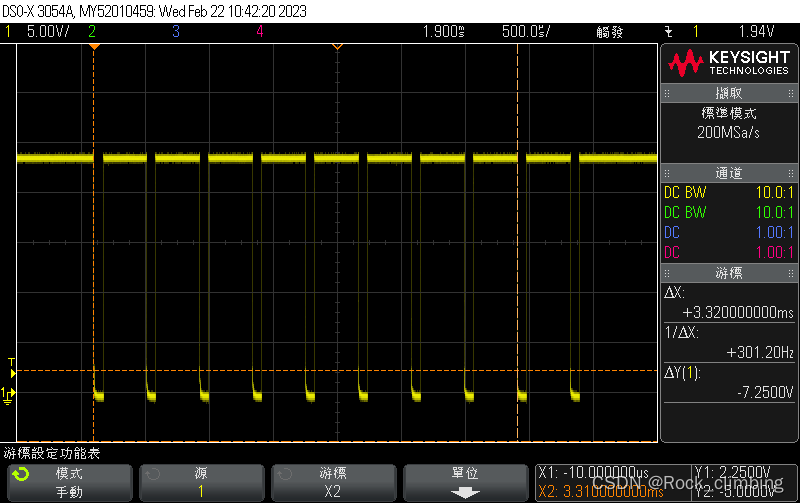

（6）总线上接上终端，总线串联5欧姆电阻，主站发送数据，监测总线电流变化很大。看不到从站回复数据引起的电流变化。

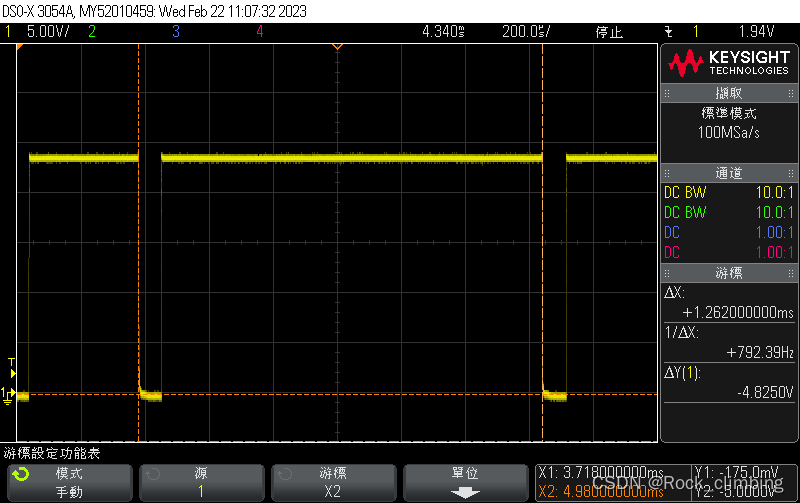

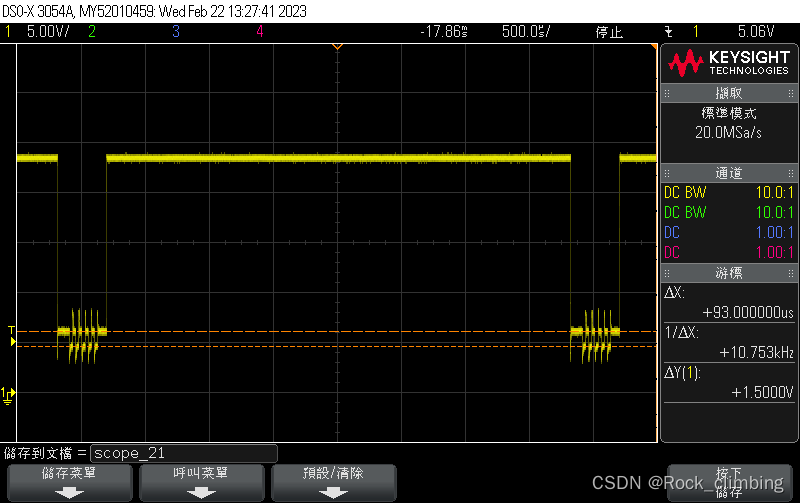

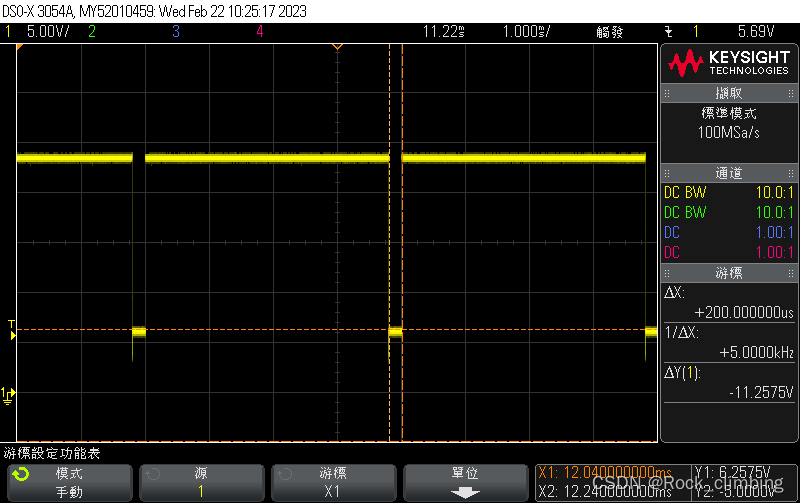

波形展开

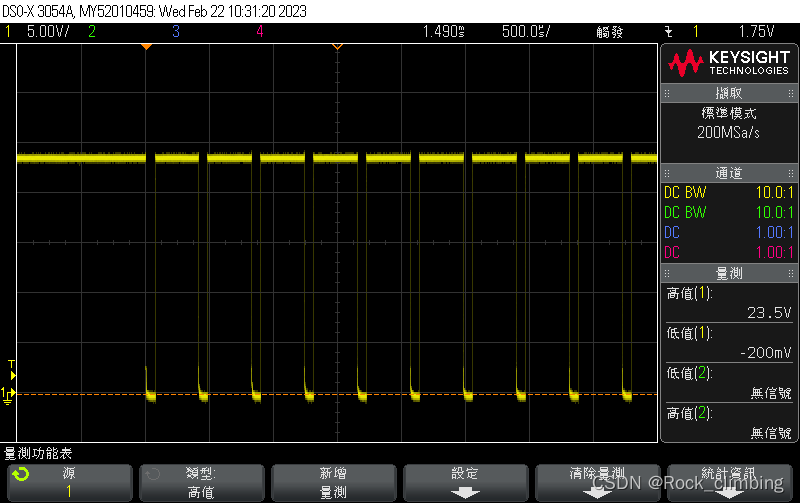

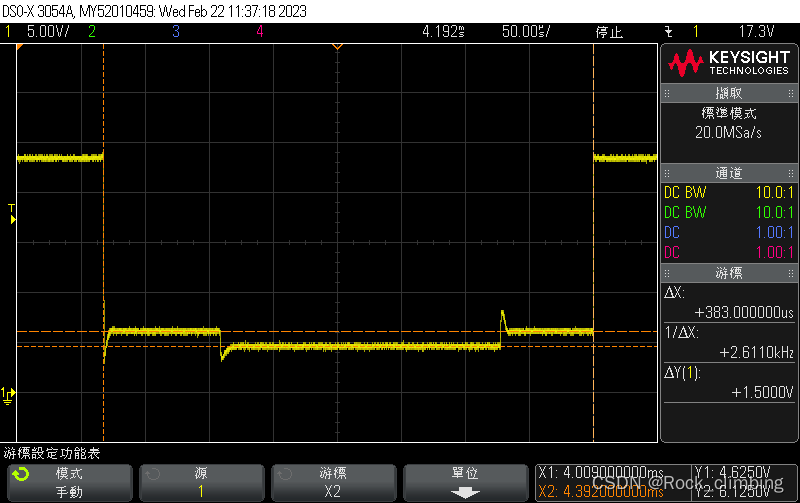

（7）断开终端，通信恢复正常，总线波形

POWERBUS总线技术

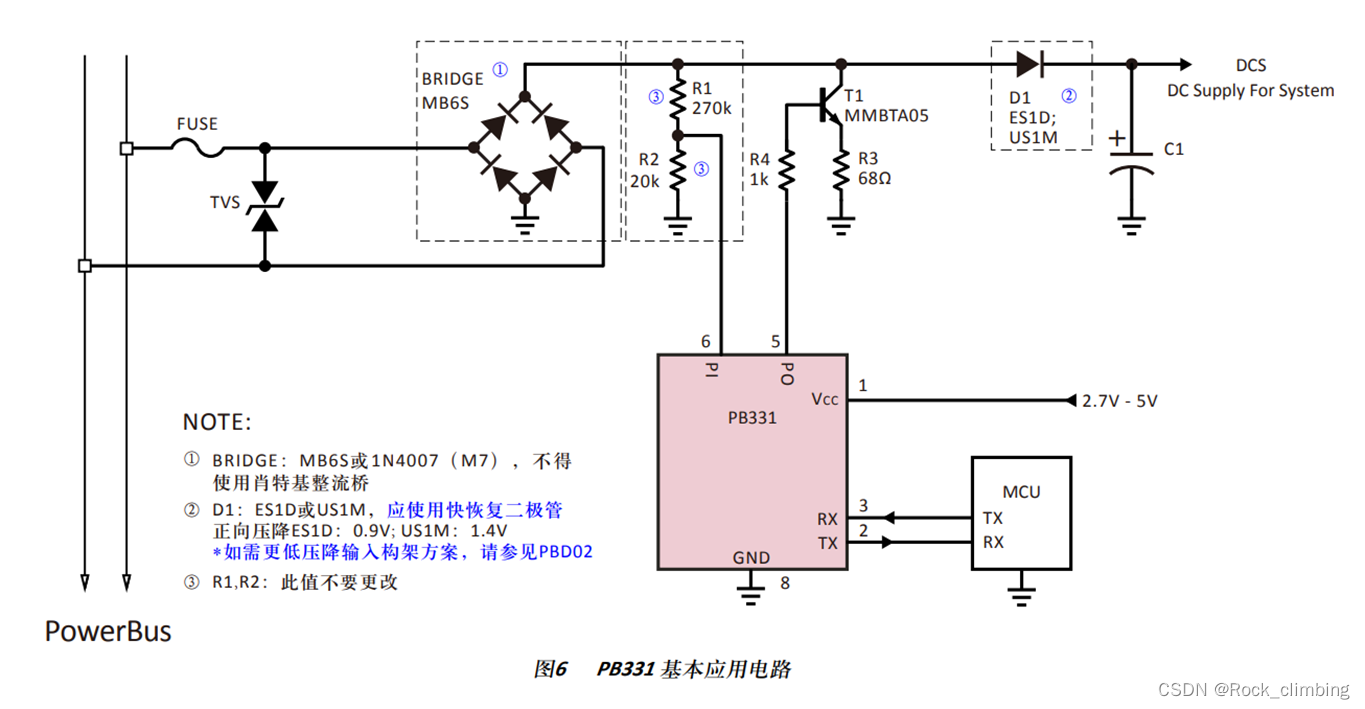

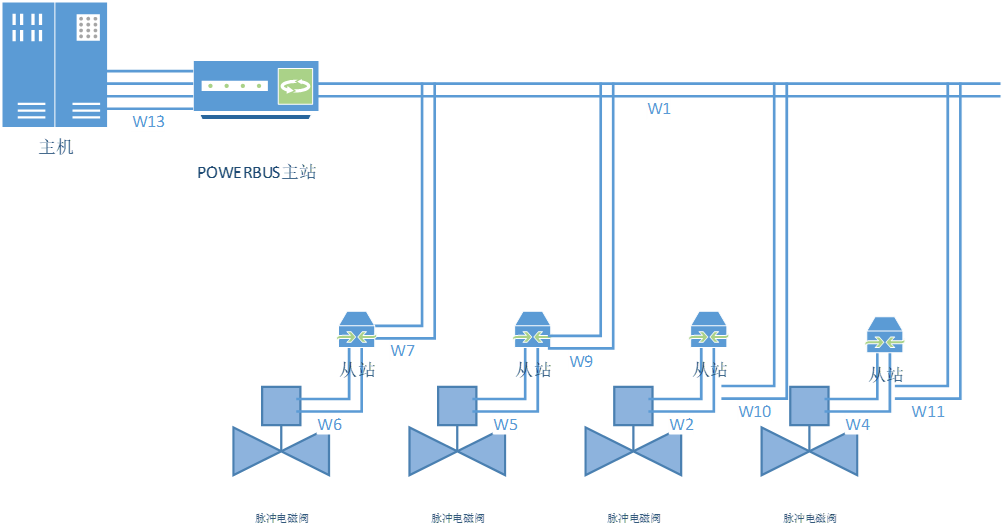

powerbus是国内自主设计、发明的一种供电总线芯片，属于低压直流载波供电总线芯片，是一种相对于RS-485四线系统（两根供电线路、两根通讯线路），而将供电线与信号线合二为一，实现了信号和供电共用一个总线的技术，由于其无极性接线任意拓扑的性能，避免了在施工中出现的接线错误，从而使施工设计简化容易。

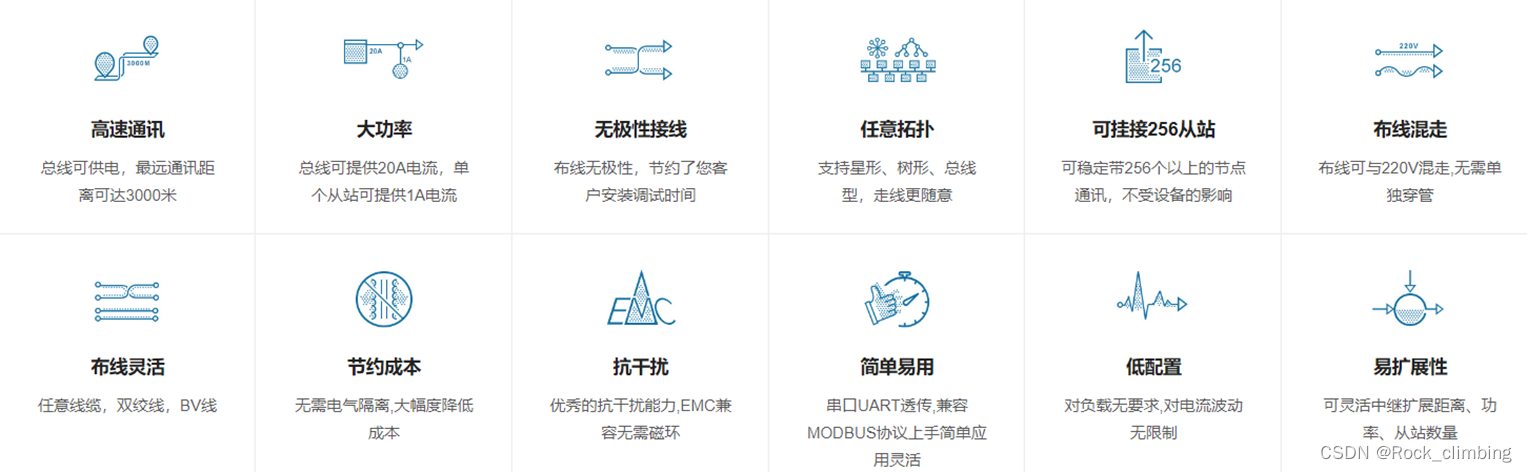

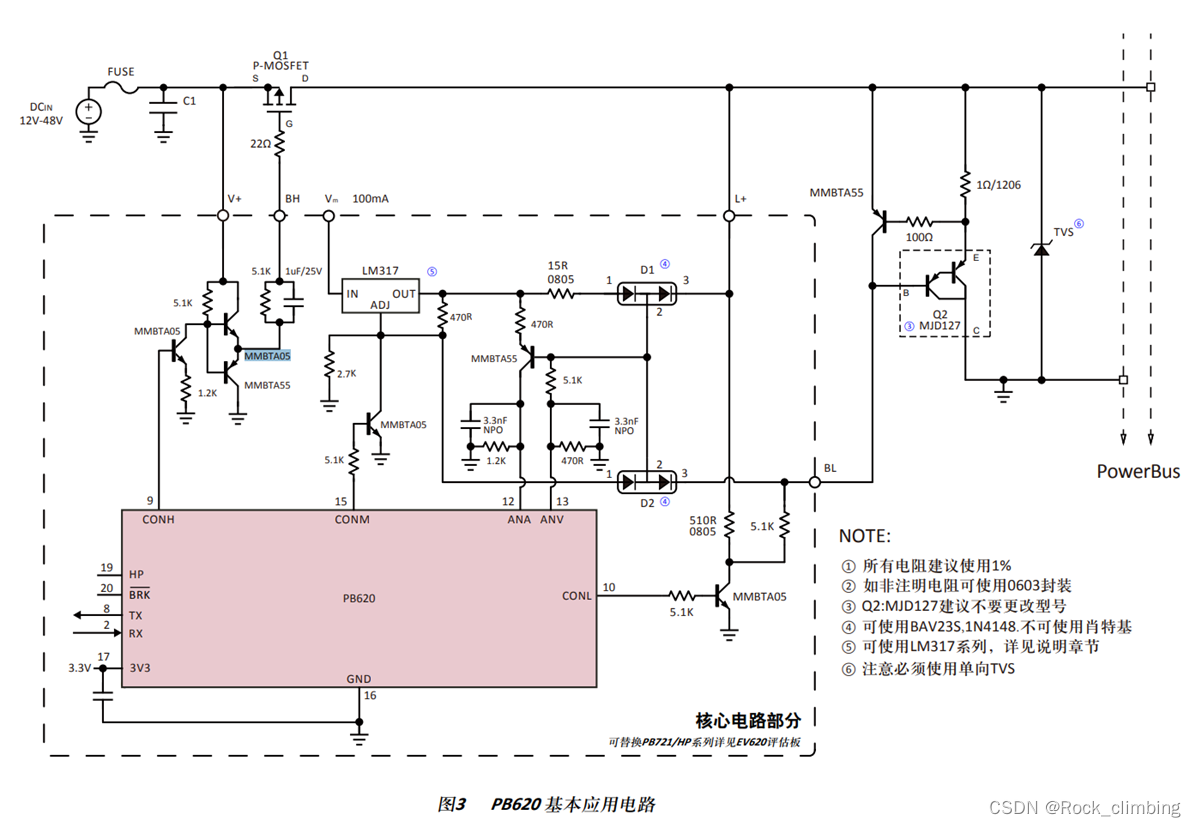

POWERBUS为可供电总线技术，是业内唯一可以支持大功率负载供电和高速通讯的总线技术，具有以下技术优势：
