【TL431】TL431精密电压调节器简介

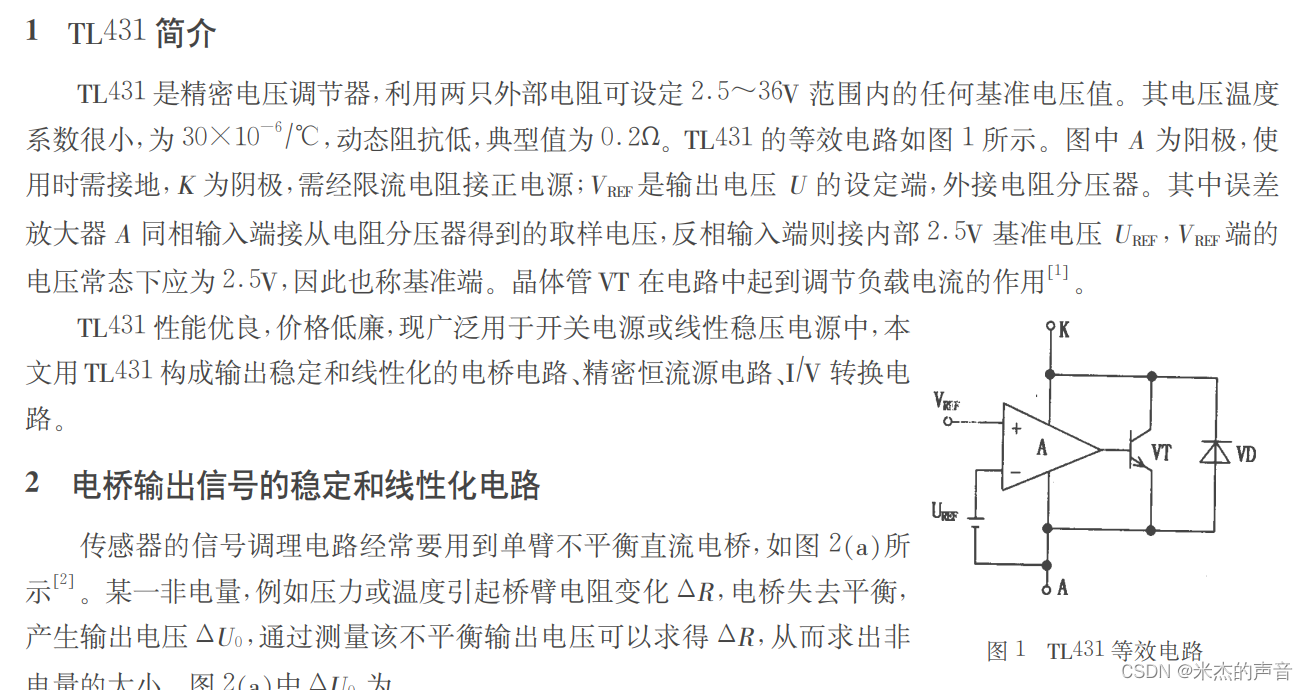

简介：

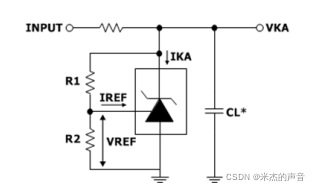

出一个固定电压值，计算公式是：Vout=(R1+R2)*2.5/R2;

同时R3的数值应该满足1mA<<(Vcc-Vout)/R3<<500mA。

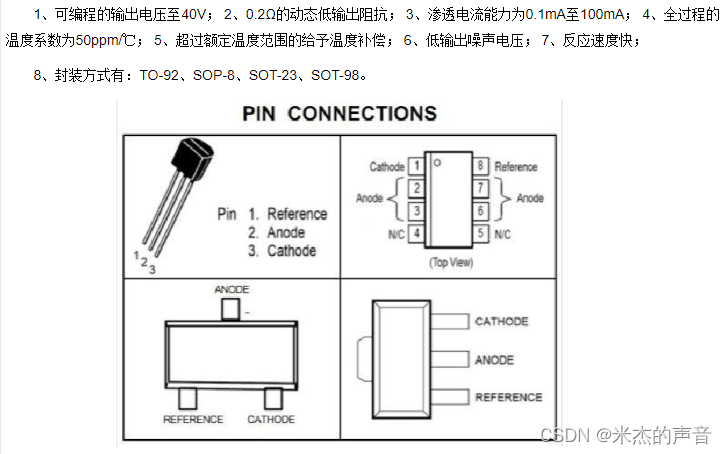

K极阴极电压输入，A极阳极电压输出，R取样电压。

可实现输入15V输出2.5V~15V可调电压。

当R1取值为0的时候，R2可以省略，这时候电路变成图（2）的形式，TL431在这里相当于一个2.5V稳压管。

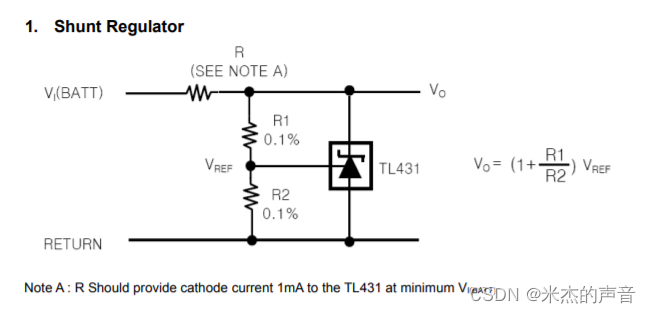

基本电路：

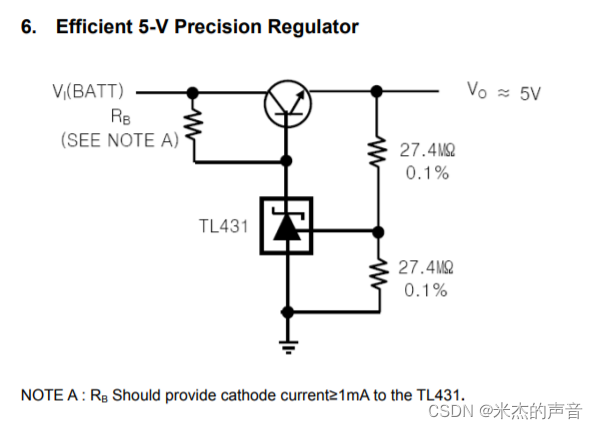

 增大电流驱动能力电路：

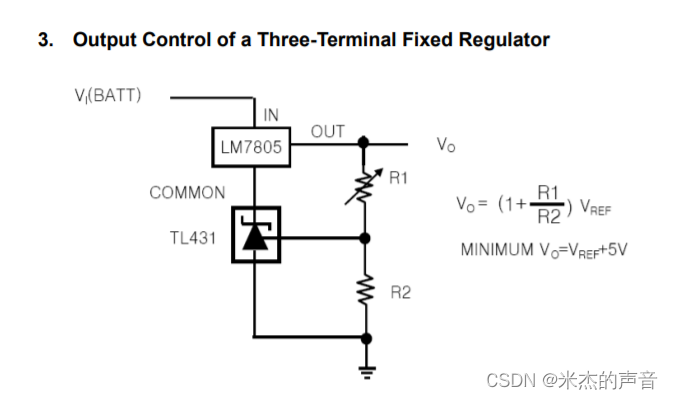

在5V上叠加电压电路

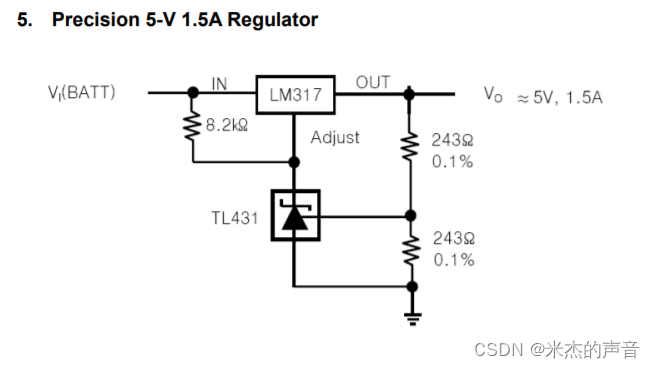

输出一个具有驱动能力得5V基准源
