TL431并联型稳压电路

TL431是一种常用的可调精密并联稳压器,广泛应用于直流稳压源电路中。其核心功能是通过外部电阻网络调节输出电压,具有高精度、低成本、设计灵活等特点。以下是TL431直流稳压源电路的基本构成和工作原理:


1. 核心器件:TL431

  • 功能:作为电压基准和误差放大器,通过反馈调节维持输出电压稳定。
  • 引脚定义
    • REF(参考端):用于连接反馈电阻网络。
    • ANODE(阳极):接地端。
    • CATHODE(阴极):输出调节端,连接至电源输出或负载。

2. 基本电路构成

典型的TL431直流稳压电路由以下元件组成:

(1) 输入电源
  • 输入电压(V_in):需高于目标输出电压(V_out)至少2.5V(TL431的最小工作压差)。
(2) 分压电阻网络
  • 电阻(R1)和(R2):连接在输出端(V_out)与REF引脚之间,用于设定输出电压。
    • 输出电压公式
      在这里插入图片描述

      Vref为TL431内部基准电压(典型值2.5V)。

(3) 限流电阻(Rlim)
  • 位置:串联在输入电源(Vin)与TL431阴极之间。
  • 作用:限制流经TL431的电流,防止过流损坏。
    • 阻值计算
      在这里插入图片描述

      IKA为TL431阴极电流(通常需≥1mA以维持正常工作)。

(4) 滤波电容
  • 输入电容(C_in):并联在输入电源两端,滤除高频噪声。
  • 输出电容(C_out):并联在输出端,提高负载瞬态响应并降低纹波。

3. 典型电路拓扑

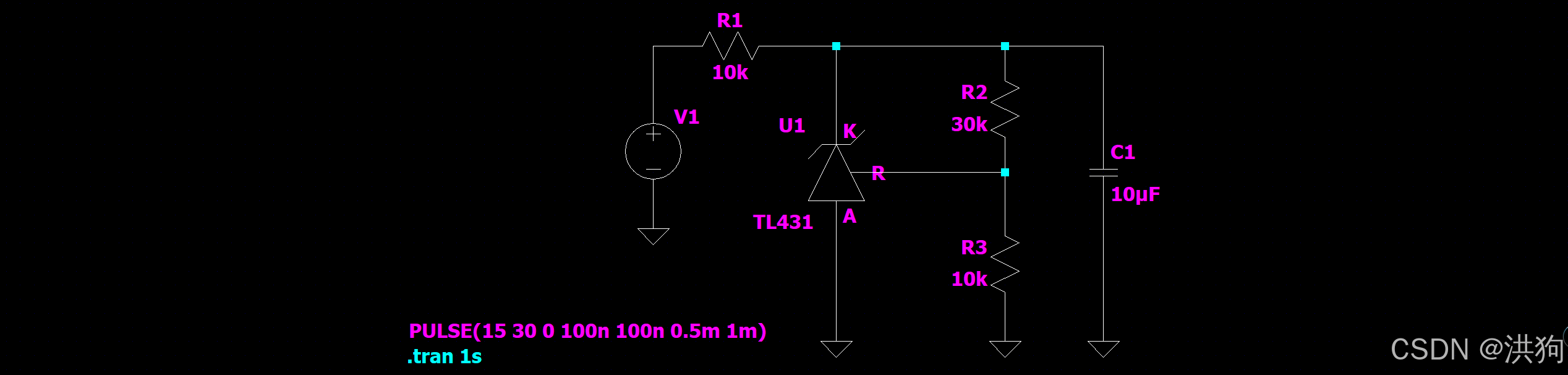

并联型稳压电路
  • 结构:TL431与负载并联,通过分流多余电流实现稳压。
  • 特点:简单但效率较低,适用于小功率场景。

在这里插入图片描述

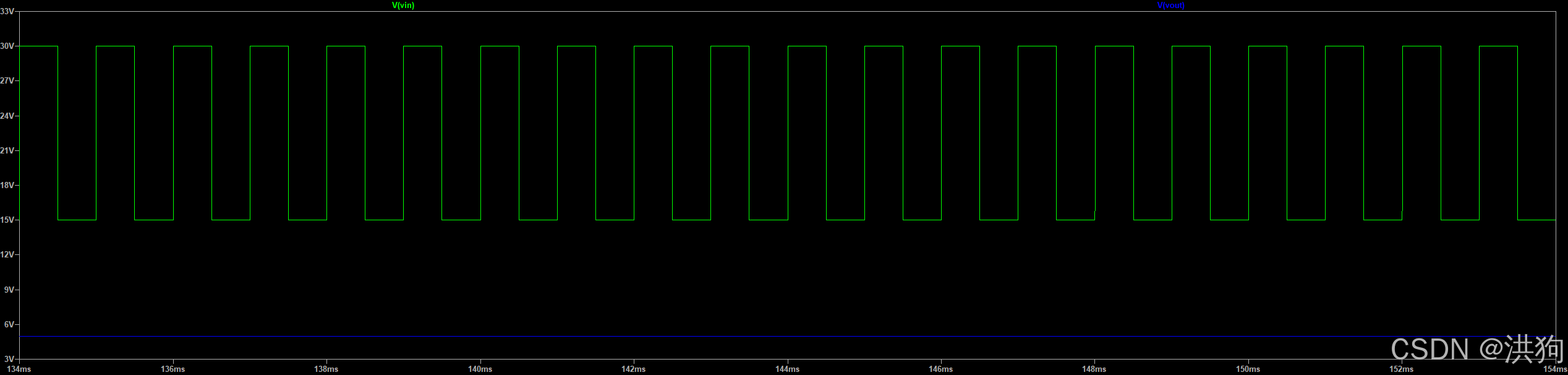

  • 仿真波形:绿色为Vin,蓝色为Vout
    在这里插入图片描述

4. 关键设计要点

  1. 分压电阻选择
    • R1和R2需选用高精度电阻(如1%公差),避免温漂影响输出电压。
  2. 最小工作电流
    • 确保TL431阴极电流IKA≥1mA(典型值),否则可能无法稳定工作。
  3. 散热设计
    • 当负载电流较大时,需为TL431或调整管添加散热片。
  4. 噪声抑制
    • 在REF引脚与阴极间并联小电容(10nF~100nF),可降低高频噪声。

5. 应用示例

  • 输出电压5V的电路
    在这里插入图片描述

6. 注意事项

  • 输入电压范围:TL431最高耐压通常为36V,需确保Vin不超过此值。
  • 负载能力:直接并联型电路输出电流较小,需外接晶体管扩展电流。
  • 瞬态响应:输出电容需根据负载变化速率选择,避免振荡。

通过合理选择外围元件,TL431可实现从2.5V到36V的稳压输出,广泛应用于开关电源、电池充电器、LED驱动等场景。
