struct page_address_map {
    struct page *page;
    void *virtual;
    struct list_head list;
};

struct page_address_map:散列表中关键字(key=page)对应的结构,散列表中的结点

page:管理一个高端的物理page
virtual:page物理页面对应的虚拟地址
list:链接到page_address_htable[i]对应lh的头部的结点

pkmap_count


#define PTRS_PER_PTE        512
#define LAST_PKMAP      PTRS_PER_PTE
static int pkmap_count[LAST_PKMAP]

1、pkmap_count[i]=0为空闲的虚拟地址可以直接使用的
2、pkmap_count[i]=1已经被使用过且被释放了但是还在缓存中
3、pkmap_count[i]>=2正在使用中
4、pkmap_count[i]描述的虚拟地址为0xbfe00000+4k*i

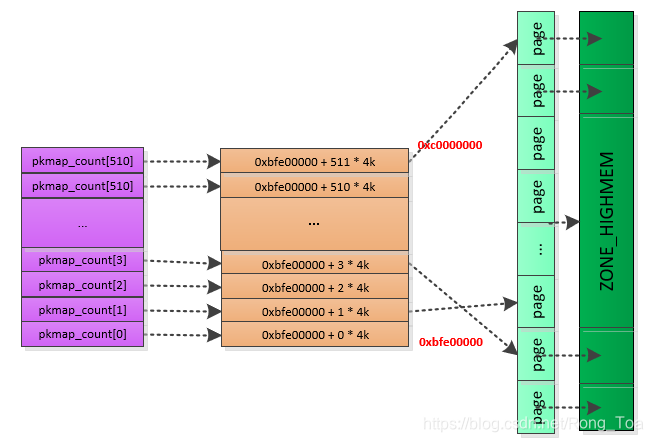

来一张图描述pkmap_count和虚拟地址之间的对应关系

page_address_slot


static struct page_address_slot {
    struct list_head lh;            /* List of page_address_maps */
    spinlock_t lock;            /* Protect this bucket's list */
} ____cacheline_aligned_in_smp page_address_htable[1<<PA_HASH_ORDER];

page_address_slot:散列表的描述结构，page_address_htable为散列表
lh:链接哈希表中的成员结点，此哈希表通过链表解决冲突问题

哈希函数


#define hash_long(val, bits) hash_32(val, bits)
#define hash_32 hash_32_generic
#define __hash_32 __hash_32_generic
#define PA_HASH_ORDER   7
#define GOLDEN_RATIO_32 0x61C88647
static inline u32 __hash_32_generic(u32 val)
{
    return val * GOLDEN_RATIO_32;
}
static inline u32 hash_32_generic(u32 val, unsigned int bits)
{
    /* High bits are more random, so use them. */
    return __hash_32(val) >> (32 - bits);
}
static inline u32 hash_ptr(const void *ptr, unsigned int bits)
{
    return hash_long((unsigned long)ptr, bits);
}
static struct page_address_slot *page_slot(const struct page *page)
{
    return &page_address_htable[hash_ptr(page, PA_HASH_ORDER)];
}

哈希函数通过以上的各种转换之后的表达式为:

Hash(page)=page*GOLDEN_RATIO_32>>(32-PA_HASH_ORDER)

哈希函数的选择遵循构造散列函数的tips

再来一张图描述page_address_slot和page_address_map之间的关系

kmap函数实现

page如果是ZONE_NORMAL,则直接返回虚拟地址即可。

page如果是ZONE_HIGHMEM，则分以下情况:

1、如果page在page_address_htable中直接返回虚拟地址
2、如果page不在page_address_htable中，则分以下情况:
- 如果只有pkmap_count[0]为0，则会进行一次flush_all_zero_pkmaps()，然后直接退出，因为pkmap_count[0]为0，则直接返回pkmap_count[0]对应的虚拟地址。
- 如果有pkmap_count[i]的数组为0，i非0，i的下标最小，则直接拿到pkmap_count[i]对应的虚拟地址。
- 如果全部非0，则分以下情况
1、有可以的释放的，则通过flush_all_zero_pkmaps()释放，先判断pkmap_count[0]释放释放满足要求，如果不满足要求，然后再循环一次判断，发现有空闲的，则获取对应的虚拟地址。
2、如果没有可以释放的，即都是在使用的，则需要加入等待队列，直到有空闲的释放被唤醒。

kmap_init


static void __init kmap_init(void)
{
#ifdef CONFIG_HIGHMEM
    pkmap_page_table = early_pte_alloc(pmd_off_k(PKMAP_BASE),
        PKMAP_BASE, _PAGE_KERNEL_TABLE);
#endif
}

从上可以看出上面对[KMAP_BASE,PAGE_OFFSET]进行PGD页表的填充，页表的port为_PAGE_KERNEL_TABLE，虚拟地址为FIXADDR_START，early_pte_alloc通过early_alloc函数pte_t*pte = alloc (PTE_HWTABLE_OFF + PTE_HWTABLE_SIZE)申请 512 * 4 + 512 *4其中硬件页表和软件各占一半，512硬件PTE表项，一个PTE表项对应4k,刚好2MB对应[KMAP_BASE,PAGE_OFFSET]大小，初始化完成之后，一级页表PGD表项由KMAP_BASE起始地址的PGD表项(PGD[0]，PGD[1])指向对应pte的基地址。此后如果在[KMAP_BASE,PAGE_OFFSET]要映射对应的物理地址，只需要填充PTE表项即可。

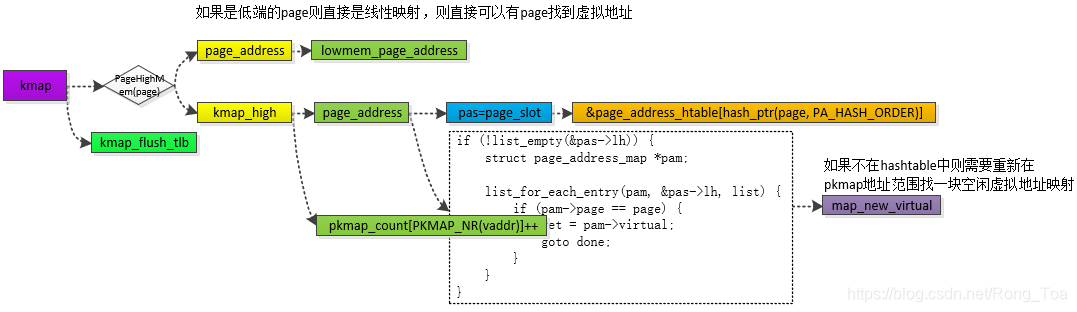

kmap


static inline void *kmap(struct page *page)
{
    void *addr;
    might_sleep();
    if (!PageHighMem(page))
        addr = page_address(page);
    else
        addr = kmap_high(page);
    kmap_flush_tlb((unsigned long)addr);
    return addr;
}

1、判断page页面是否是ZONE_HIGHMEM，如果不是，则认为是ZONE_NORMAL，因为ZONE_NORMAL为低端ZONE，则为线性映射，直接获取虚拟addr通过lowmem_page_address函数

2、如果给是page指向ZONE_HIGHMEM的物理页面，需要kamp_high做物理地址和虚拟地址的映射

3、获取到映射完成的虚拟地址之后刷TLB后，返回虚拟地址

kmap_high


void *kmap_high(struct page *page)
{
    unsigned long vaddr;
    lock_kmap();
    vaddr = (unsigned long)page_address(page);
    if (!vaddr)
        vaddr = map_new_virtual(page);
    pkmap_count[PKMAP_NR(vaddr)]++;
    BUG_ON(pkmap_count[PKMAP_NR(vaddr)] < 2);
    unlock_kmap();
    return (void*) vaddr;
}

1、已经确定page是ZONE_HIGHMEM，通过page_address函数的hash表找到对应的虚拟地址，如果虚拟地址返回为NULL，则重新进行映射
2、对pkmap_count[PKMAP_NR(vaddr)]++到2，说明此page对应虚拟地址已经被分配出去使用了
3、返回映射成功的虚拟地址。

接下来重点分析page_address函数

page_address


void *page_address(const struct page *page)
{
    unsigned long flags;
    void *ret;
    struct page_address_slot *pas;
    if (!PageHighMem(page))
        return lowmem_page_address(page);
    pas = page_slot(page);
    ret = NULL;
    spin_lock_irqsave(&pas->lock, flags);
    if (!list_empty(&pas->lh)) {
        struct page_address_map *pam;
        list_for_each_entry(pam, &pas->lh, list) {
            if (pam->page == page) {
                ret = pam->virtual;
                goto done;
            }
        }
    }
done:
    spin_unlock_irqrestore(&pas->lock, flags);
    return ret;
}

1、此page已经确定是ZONE_HIGHMEM，则直接通过page_slot(page)函数(哈希函数)获取到此page的储存器地址
2、因为page可能产生冲突，则需要通过lh链表头遍历此page是否在此链表中，如果存在则直接返回虚拟地址即可，说明之前此page已经建立好了映射，虚拟地址直接使用即可，如果未找到，则需要通过map_new_virtual(page)函数重新映射。

map_new_virtual

static inline unsigned long map_new_virtual(struct page *page)
{
    unsigned long vaddr;
    int count;
    unsigned int last_pkmap_nr;
    unsigned int color = get_pkmap_color(page);
start:
    count = get_pkmap_entries_count(color);
    /* Find an empty entry */
    for (;;) {
        last_pkmap_nr = get_next_pkmap_nr(color);
        if (no_more_pkmaps(last_pkmap_nr, color)) {
            flush_all_zero_pkmaps();
            count = get_pkmap_entries_count(color);
        }
        if (!pkmap_count[last_pkmap_nr])
            break;  /* Found a usable entry */
        if (--count)
            continue;
        {
            DECLARE_WAITQUEUE(wait, current);
            wait_queue_head_t *pkmap_map_wait = get_pkmap_wait_queue_head(color);
            __set_current_state(TASK_UNINTERRUPTIBLE);
            add_wait_queue(pkmap_map_wait, &wait);
            unlock_kmap();
            schedule();
            remove_wait_queue(pkmap_map_wait, &wait);
            lock_kmap();
            /* Somebody else might have mapped it while we slept */
            if (page_address(page))
                return (unsigned long)page_address(page);
            /* Re-start */
            goto start;
        }
    }
    vaddr = PKMAP_ADDR(last_pkmap_nr);
    set_pte_at(&init_mm, vaddr,
           &(pkmap_page_table[last_pkmap_nr]), mk_pte(page, kmap_prot));
    pkmap_count[last_pkmap_nr] = 1;
    set_page_address(page, (void *)vaddr);
    return vaddr;
}

static inline int no_more_pkmaps(unsigned int pkmap_nr, unsigned int color)
{
    return pkmap_nr == 0;
}
static inline unsigned int get_pkmap_color(struct page *page)
{
   return 0;
}
static inline int get_pkmap_entries_count(unsigned int color)
{
   return LAST_PKMAP;
}
static inline unsigned int get_next_pkmap_nr(unsigned int color)
{
    static unsigned int last_pkmap_nr;
    last_pkmap_nr = (last_pkmap_nr + 1) & LAST_PKMAP_MASK;
    return last_pkmap_nr;
}

get_pkmap_color(page)函数仅在特定体系结构（mips和xtensa）中使用，并且由于未在ARM中使用而返回0

color=0,count=512,last_pkmap_nr=1开始循环遍历pkmap_count [last_pkmap_nr]是否为0，如果为0，说明此PTE还未填充或者PTE无效。现在可以拿来用填充，如果512个表项全为非0，即所有的PTE都映射了page，即已经经过kmap和kumap，或者在kunmap中，但是没有实际的解映射，只是pkmap_count[last_pkmap_nr]--。此page对应的物理地址和对应的虚拟地址通过hashtable存储。

count=512,last_pkmap_nr=1

count=511,last_pkmap_nr=2

…

count=1,last_pkmap_nr=512

然后此时if(no_more_pkmaps(last_pkmap_nr, color))成立

1、先flush_cache_kmaps()
2、循环遍历pkmap_count[i]，如果等于1，则说明page已经kumap了，把pkmap_count[i] = 0，然后通过pte_clear清空pte和物理地址的页表的映射关系
3、然后通过set_page_address(page, NULL)函数把page从hashtable删除，同时need_flush置1，然后延时刷TLB

然后再判断pkmap_count[0]是否满足要求，如果不满足再循环检测是否有空闲的pkmap_count[last_pkmap_nr]

count=512 last_pkmap_nr=0;

count=511 last_pkmap_nr=1;

count=510 last_pkmap_nr=2;

count=1 last_pkmap_nr=511

如果count=0，还是无法找到空闲的pkmap_count[last_pkmap_nr]

则把先创建一个等待队列，然后把此任务加入到等待队列中，同时把此任务设置为不可屏蔽中断状态，等待唤醒，如果有其他任务释放了pkmap_count[last_pkmap_nr]，即是把pkmap_count[last_pkmap_nr]设置为1了，会wakeup此任务，然后从等待队列中删除此任务，然后先尝试在哈希表中是否能找到对应的page，如果找不到，需要重新start即是上述流程。<为何需要先page_address，有可能同一个page在其他高优先级的进程kmap了也没拿到，但是等有空闲得到时候，高优先级任务可能优先拿到，占了一个pkmap_count，低优先级的任务也要占一个pkmap_count，导致同一个page占了两个pkmap_count>

4、通过last_pkmap_nr找到对应的虚拟地址，然后用通过set_pte_at函数填充PTE页表建立映射。
5、把pkmap_count[last_pkmap_nr] = 1表示此PTE已经被填充
6、通过set_page_address(page, (void *)vaddr)函数把page加入哈希表中

set_page_address

void set_page_address(struct page *page, void *virtual)
{
    unsigned long flags;
    struct page_address_slot *pas;
    struct page_address_map *pam;
    BUG_ON(!PageHighMem(page));
    pas = page_slot(page);
    if (virtual) {      /* Add */
        pam = &page_address_maps[PKMAP_NR((unsigned long)virtual)];
        pam->page = page;
        pam->virtual = virtual;
        spin_lock_irqsave(&pas->lock, flags);
        list_add_tail(&pam->list, &pas->lh);
        spin_unlock_irqrestore(&pas->lock, flags);
    } else {        /* Remove */
        spin_lock_irqsave(&pas->lock, flags);
        list_for_each_entry(pam, &pas->lh, list) {
            if (pam->page == page) {
                list_del(&pam->list);
                spin_unlock_irqrestore(&pas->lock, flags);
                goto done;
            }
        }
        spin_unlock_irqrestore(&pas->lock, flags);
    }
done:
    return;
}

1、通过page找到对应存储page_address_map的地址
2、如果虚拟地址非NULL，则说明是add，如果为空则为remove
3、如果是add的话即先通过虚拟地址找到对应的page_address_maps[PKMAP_NR((unsigned long)virtual)]然后更新page_address_map中的page和virtual，通过page_address_map的list添加到page_address_slot中的lh的头部中list_add_tail(&pam->list, &pas->lh);
4、如果是remove的话，找到对应存储地址，然后遍历page_address_slot中的page和当前page是否相等，如果相等就直接list_del

kunmap

释放过程

1、page如果是ZONE_NORMAL则直接返回
2、page如果是ZONE_HIGHMEM, pkmap_count[nr]，然后判断等待队列是否为空，如果非空，则唤醒等待队列中的任务。

static inline void kunmap(struct page *page)
{
    might_sleep();
    if (!PageHighMem(page))
        return;
    kunmap_high(page);
}

1、如果是指向ZONE_NORMAL的page，则直接返回
2、如果是指向ZONE_HIGHMEM的page ，则调用 kunmap_high(page)

**kunmap_high(struct page *page)函数实现**

void kunmap_high(struct page *page)
{
    unsigned long vaddr;
    unsigned long nr;
    unsigned long flags;
    int need_wakeup;
    unsigned int color = get_pkmap_color(page);
    wait_queue_head_t *pkmap_map_wait;
    lock_kmap_any(flags);
    vaddr = (unsigned long)page_address(page);
    BUG_ON(!vaddr);
    nr = PKMAP_NR(vaddr);
    /*
     * A count must never go down to zero
     * without a TLB flush!
     */
    need_wakeup = 0;
    switch (--pkmap_count[nr]) {
    case 0:
        BUG();
    case 1:
        /*
         * Avoid an unnecessary wake_up() function call.
         * The common case is pkmap_count[] == 1, but
         * no waiters.
         * The tasks queued in the wait-queue are guarded
         * by both the lock in the wait-queue-head and by
         * the kmap_lock.  As the kmap_lock is held here,
         * no need for the wait-queue-head's lock.  Simply
         * test if the queue is empty.
         */
        pkmap_map_wait = get_pkmap_wait_queue_head(color);
        need_wakeup = waitqueue_active(pkmap_map_wait);
    }
    unlock_kmap_any(flags);
    /* do wake-up, if needed, race-free outside of the spin lock */
    if (need_wakeup)
        wake_up(pkmap_map_wait);
}

1、通过get_pkmap_color(page)函数获取color=0，--pkmap_count[nr]表示释放
2、通过page找到vaddr地址，如果释放不存在的page则BUG_ON,然后通过PKMAP_NR(addr)找到数组下标nr
3、通过get_pkmap_wait_queue_head(color)获取等待队列的头，然后查看等待队列中是否有任务需要唤醒，如果有则把need_wakeup稍后去唤醒，如果空，则无需唤醒。

vmap实现

vmap()用于相对长时间的映射，可同时映射多个pages，

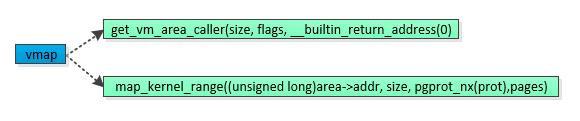

vmap函数


void *vmap(struct page **pages, unsigned int count,
       unsigned long flags, pgprot_t prot)
{
    struct vm_struct *area;
    unsigned long size;     /* In bytes */
    might_sleep();
    if (count > totalram_pages())
        return NULL;
    size = (unsigned long)count << PAGE_SHIFT;
    area = get_vm_area_caller(size, flags, __builtin_return_address(0));
    if (!area)
        return NULL;
    if (map_kernel_range((unsigned long)area->addr, size, pgprot_nx(prot),
            pages) < 0) {
        vunmap(area->addr);
        return NULL;
    }
    return area->addr;
}

1、先在vmalloc区域获取size大小的虚拟地址

2、找到虚拟地址后通过map_kernel_range函数把虚拟地址和物理地址绑定映射，即是填充PGD和PTE页表

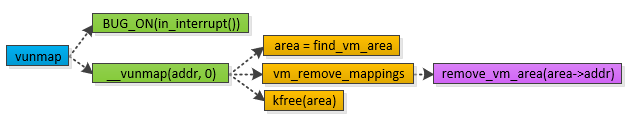

vunmap函数


void vunmap(const void *addr)
{
    BUG_ON(in_interrupt());
    might_sleep();
    if (addr)
        __vunmap(addr, 0);
}

1、如果在中断上下文，直接BUG_ON

2、然后通过__vunmap函数释放，因为第二个参数为0，即不释放对应物理地址对应的物理page

ioremap

ioremap 函数，其功能是将给定的物理地址映射为虚拟地址。

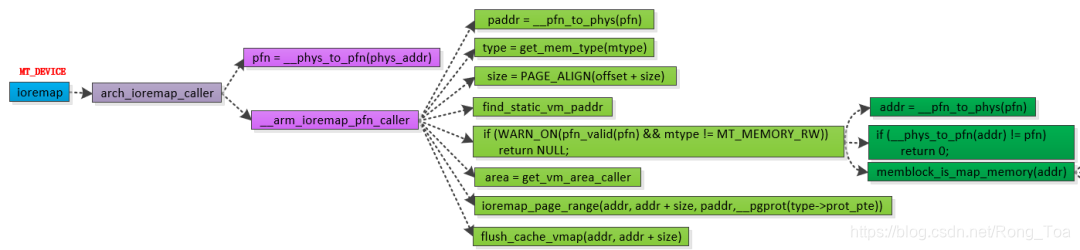

ioremap函数

void __iomem *ioremap(resource_size_t res_cookie, size_t size)
{
    return arch_ioremap_caller(res_cookie, size, MT_DEVICE,
                   __builtin_return_address(0));
}
void __iomem * (*arch_ioremap_caller)(phys_addr_t, size_t,
                      unsigned int, void *) =
    __arm_ioremap_caller;
void __iomem *__arm_ioremap_caller(phys_addr_t phys_addr, size_t size,
    unsigned int mtype, void *caller)
{
    phys_addr_t last_addr;
    unsigned long offset = phys_addr & ~PAGE_MASK;
    unsigned long pfn = __phys_to_pfn(phys_addr);
    /*
     * Don't allow wraparound or zero size
     */
    last_addr = phys_addr + size - 1;
    if (!size || last_addr < phys_addr)
        return NULL;
    return __arm_ioremap_pfn_caller(pfn, offset, size, mtype,
            caller);
}

1、phys_addr找到对应物理地址的页内偏移
2、由phys_addr找到物理页帧号
3、做些简单参数检查size非0及环绕

__arm_ioremap_pfn_caller函数

static void __iomem * __arm_ioremap_pfn_caller(unsigned long pfn,
    unsigned long offset, size_t size, unsigned int mtype, void *caller)
{
    const struct mem_type *type;
    int err;
    unsigned long addr;
    struct vm_struct *area;
    phys_addr_t paddr = __pfn_to_phys(pfn);
#ifndef CONFIG_ARM_LPAE
    /*
     * High mappings must be supersection aligned
     */
    if (pfn >= 0x100000 && (paddr & ~SUPERSECTION_MASK))
        return NULL;
#endif
    type = get_mem_type(mtype);
    if (!type)
        return NULL;
    /*
     * Page align the mapping size, taking account of any offset.
     */
    size = PAGE_ALIGN(offset + size);
    /*
     * Try to reuse one of the static mapping whenever possible.
     */
    if (size && !(sizeof(phys_addr_t) == 4 && pfn >= 0x100000)) {
        struct static_vm *svm;
        svm = find_static_vm_paddr(paddr, size, mtype);
        if (svm) {
            addr = (unsigned long)svm->vm.addr;
            addr += paddr - svm->vm.phys_addr;
            return (void __iomem *) (offset + addr);
        }
    }
    /*
     * Don't allow RAM to be mapped with mismatched attributes - this
     * causes problems with ARMv6+
     */
    if (WARN_ON(pfn_valid(pfn) && mtype != MT_MEMORY_RW))
        return NULL;
    area = get_vm_area_caller(size, VM_IOREMAP, caller);
    if (!area)
        return NULL;
    addr = (unsigned long)area->addr;
    area->phys_addr = paddr;
      err = ioremap_page_range(addr, addr + size, paddr,
                     __pgprot(type->prot_pte));
    if (err) {
        vunmap((void *)addr);
        return NULL;
    }
    flush_cache_vmap(addr, addr + size);
    return (void __iomem *) (offset + addr);
}

1、由pfn获取物理地址
2、如果物理地址大于4G则需要16MB对齐
3、由get_mem_type(mtype)函数获取内存类型，设置页表权限


    [MT_DEVICE] = {       /* Strongly ordered / ARMv6 shareddevice */
        .prot_pte   = PROT_PTE_DEVICE | L_PTE_MT_DEV_SHARED |
                  L_PTE_SHARED,
        .prot_l1    = PMD_TYPE_TABLE,
        .prot_sect  = PROT_SECT_DEVICE | PMD_SECT_S,
        .domain     = DOMAIN_IO,
    },

4、如果页内偏移为0xff0，size为2，则只需要4k虚拟地址即可，如果size为0x10，则需要两4k大小的虚拟地址映射。
5、无static mapping暂不分析
6、mtype !=MT_MEMORY_RW成立，pfn_valid函数稍后重点分析
7、通过get_vm_area_caller函数获取虚拟地址
8、通过虚拟地址和物理地址及页表属性建立映射，填充PGD PTE页表。
9、flush_cache_vmap刷cachevmap

pfn_valid(pfn)

int pfn_valid(unsigned long pfn)
{
    phys_addr_t addr = __pfn_to_phys(pfn);
    if (__phys_to_pfn(addr) != pfn)
        return 0;
    return memblock_is_map_memory(addr);
}
bool __init_memblock memblock_is_map_memory(phys_addr_t addr)
{
    int i = memblock_search(&memblock.memory, addr);
    if (i == -1)
        return false;
    return !memblock_is_nomap(&memblock.memory.regions[i]);
}

static int __init_memblock memblock_search(struct memblock_type *type, phys_addr_t addr)
{
    unsigned int left = 0, right = type->cnt;
    do {
        unsigned int mid = (right + left) / 2;
        if (addr < type->regions[mid].base)
            right = mid;
        else if (addr >= (type->regions[mid].base +
                  type->regions[mid].size))
            left = mid + 1;
        else
            return mid;
    } while (left < right);
    return -1;
}
static inline bool memblock_is_nomap(struct memblock_region *m)
{
    return m->flags & MEMBLOCK_NOMAP;
}

1、由pfn找到物理地址
2、memblock_is_map_memory由此函数判断memory是否是map区域

如果在memblock.memory区域找到了，说明是memblock.memory区域，否则不是memory区域返回false=0，即WARN_ON不执行异常，如果是memblock.memory区域则需要判断此memblock是否是MEMBLOCK_NOMAP属性，如果是WARN_ON不执行异常，如果不是则触发异常警告。

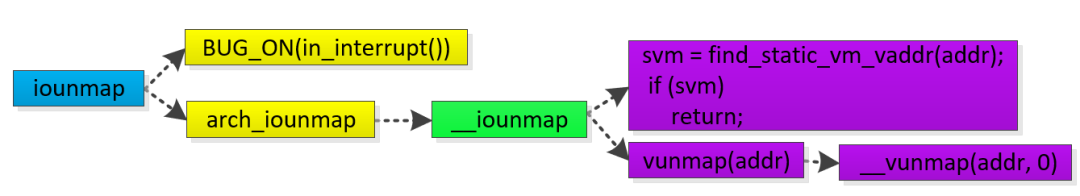

void (*arch_iounmap)(volatile void __iomem *) = __iounmap;


void iounmap(volatile void __iomem *cookie)
{
    arch_iounmap(cookie);
}
void __iounmap(volatile void __iomem *io_addr)
{
    void *addr = (void *)(PAGE_MASK & (unsigned long)io_addr);
    struct static_vm *svm;

    /* If this is a static mapping, we must leave it alone */
    svm = find_static_vm_vaddr(addr);
    if (svm)
        return;

    vunmap(addr);
}

1、无static_vm直接vunmap(addr)
2、如果在中断上下文，直接BUG_ON
3、然后通过__vunmap函数释放，因为第二个参数为0，即不释放对应物理地址对应的物理page

后记

本文重点分析了kmap vmap ioreamp的实现，其中vmap，ioremap中的部分函数在vmalloc的实现中已经分析过。对于kmap vmap ioremap的差异对比和使用场景这里暂未仔细做分析，因为如果你知道它的实现细节了，它的使用注意事项也就了然于胸了。从对内存管理的刚开始的懵懂到现在有种面朝大海春暖花开的感觉。
