STM32CubeMX V6.3.0 在STM32F767IGT6（正点原子阿波罗开发板）上实验1----LWIP

本章开始玩阿波罗F7开发板，此章包含串口1printf、定时器、流水灯、LWIP等。

工具：正点原子的STM32F767IGT6阿波罗开发板。

准备：STLINK连接电脑和开发板。然后开发板上电，用一根网线连接开发板和电脑，电脑设置IP为192.168.1.20。

工程：全新工程，但有些东西不再详述，如果看不明白的请参考实验。

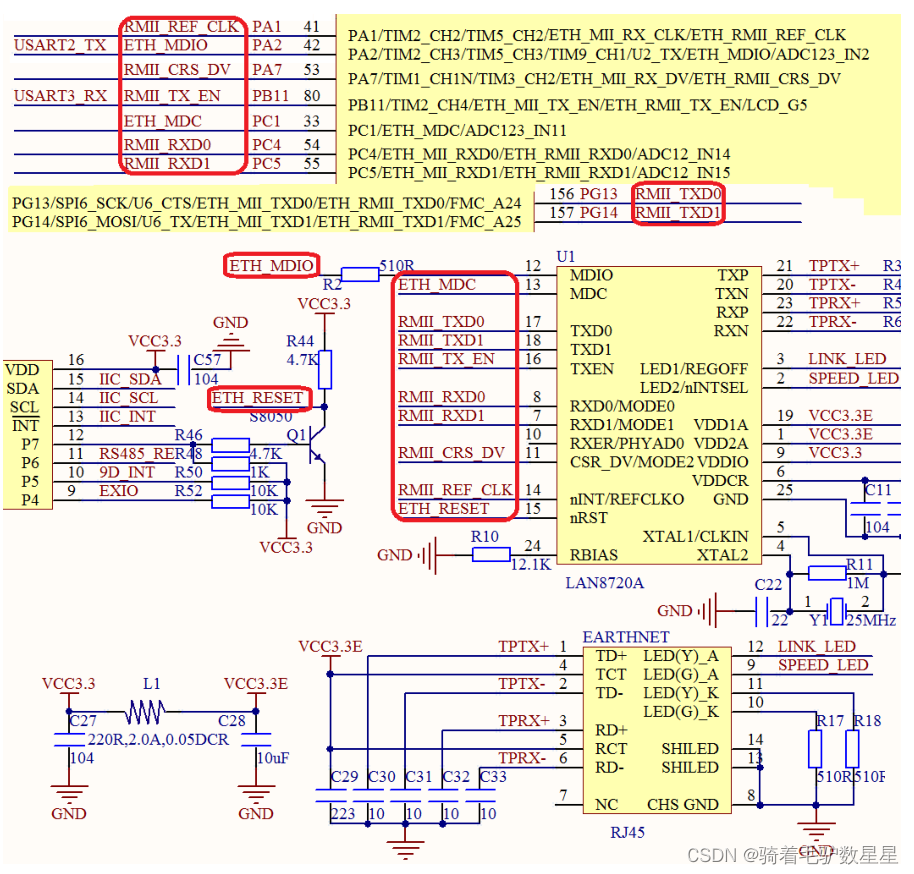

理论准备：开发板LWIP相关原理图

跟407有点区别的是ETH_RESET端口不是直连MCU的，而是通过IO扩展芯片扩展出来的，有一点点麻烦需要注意。

正式开搞：

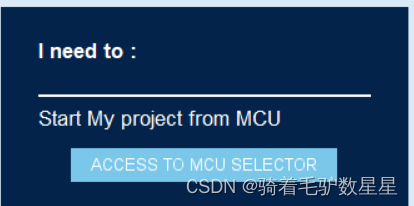

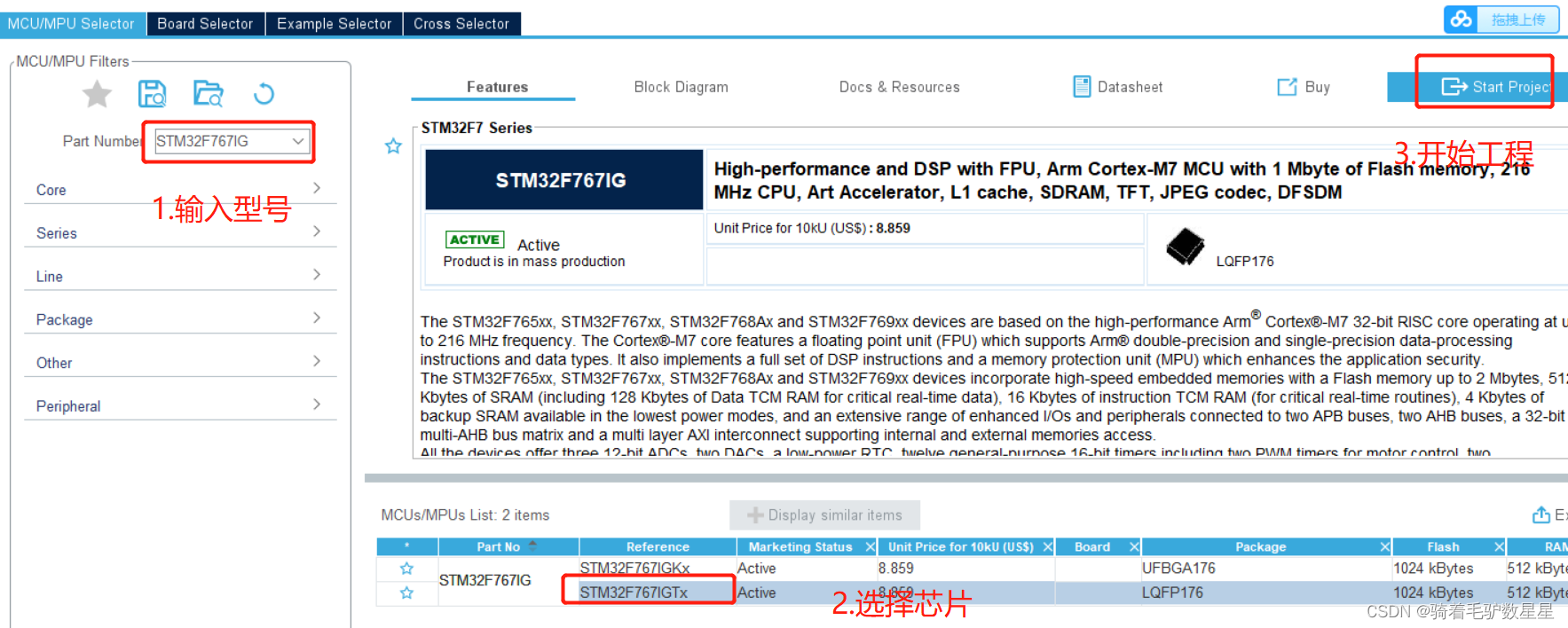

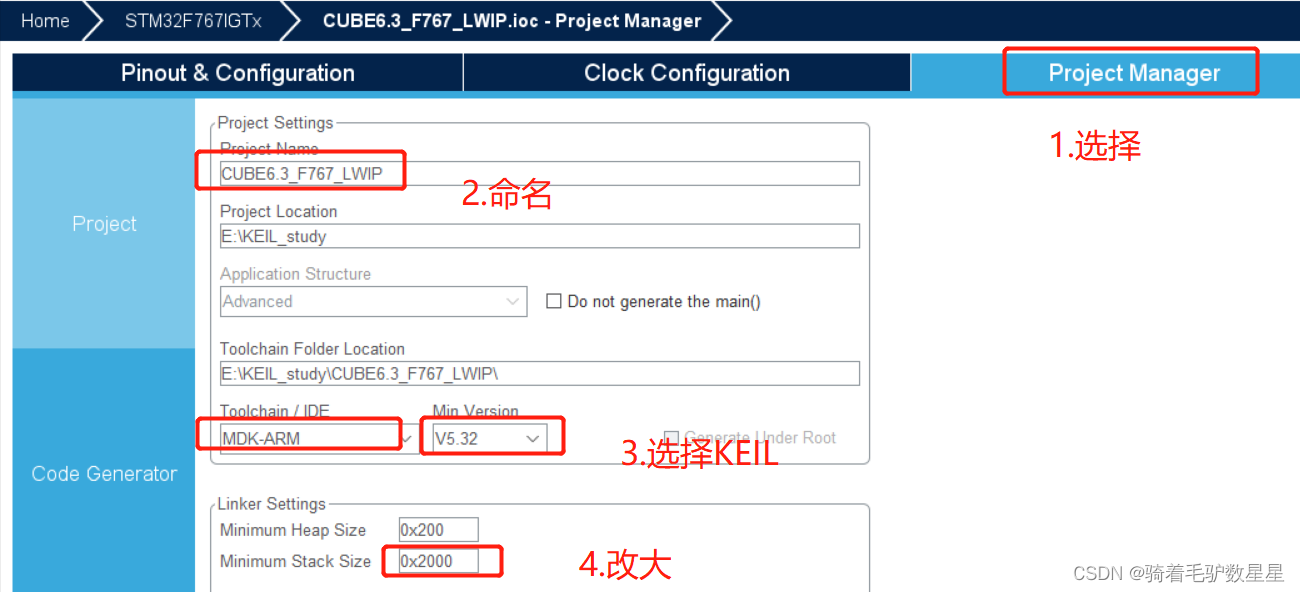

1.新建工程

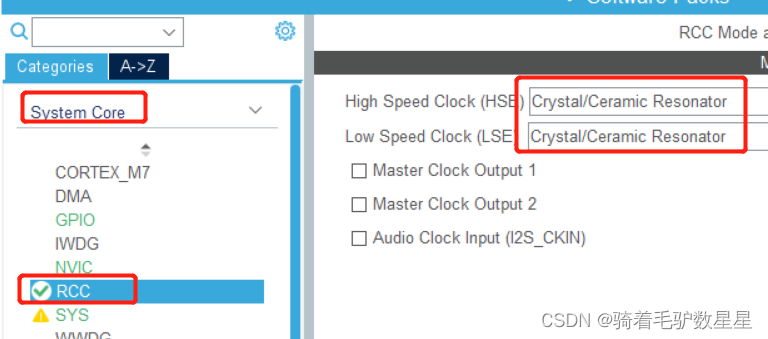

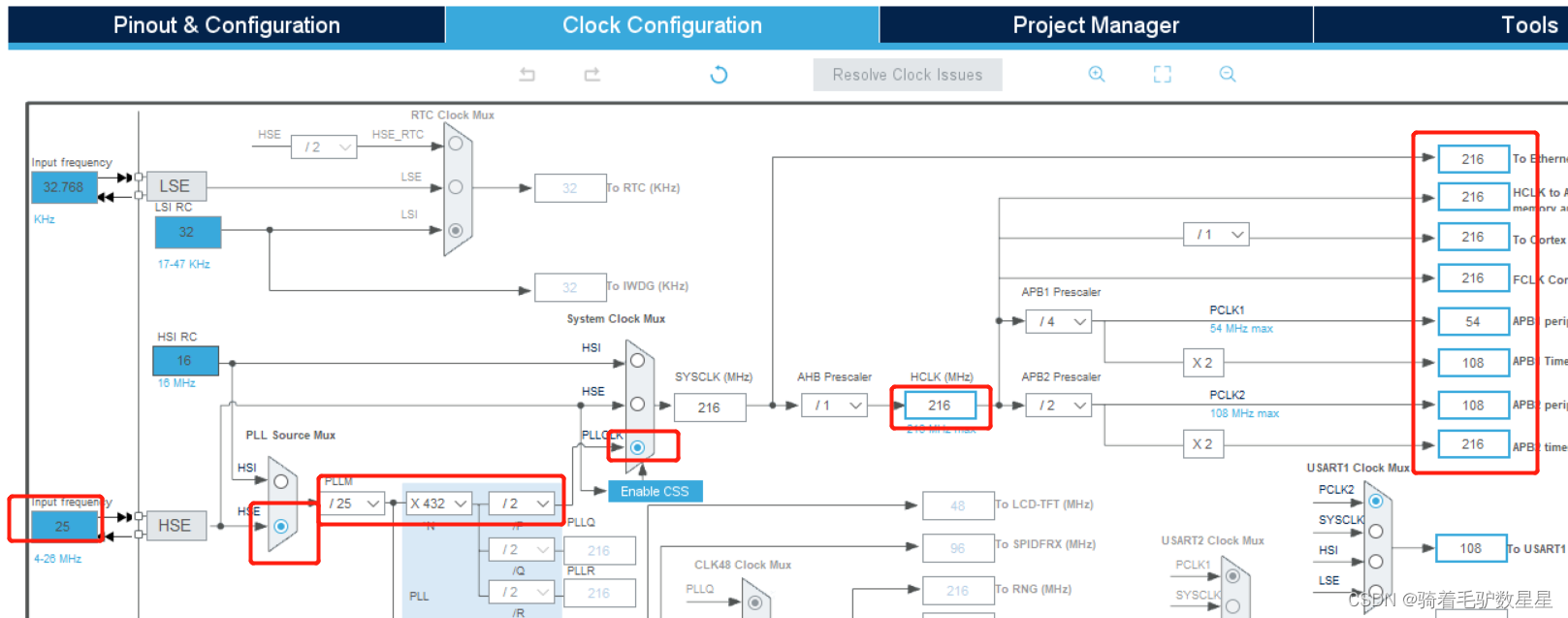

2.时钟设置：

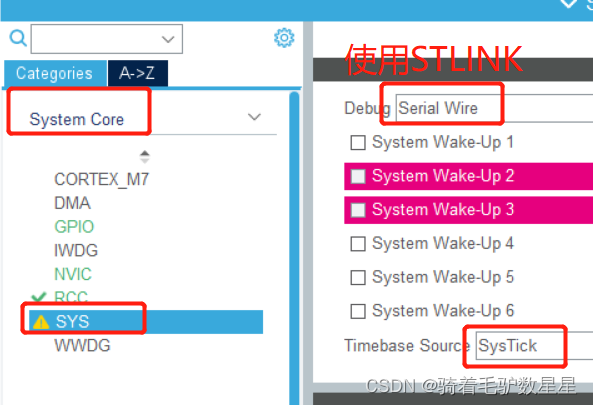

3.调试接口设置

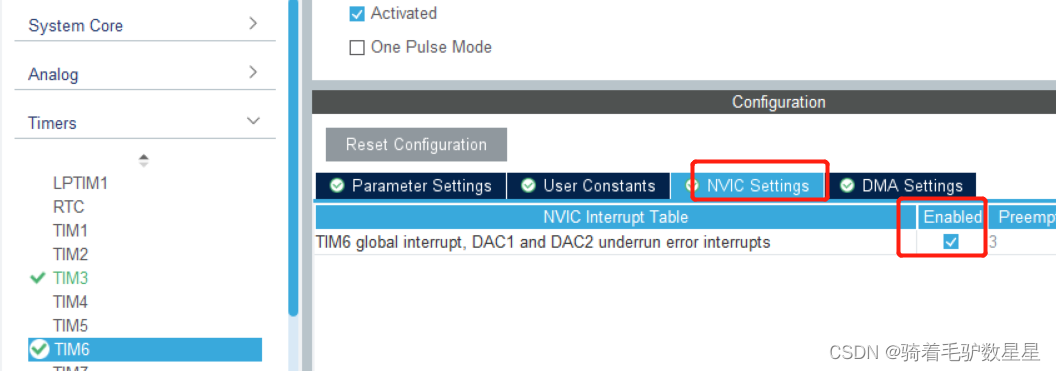

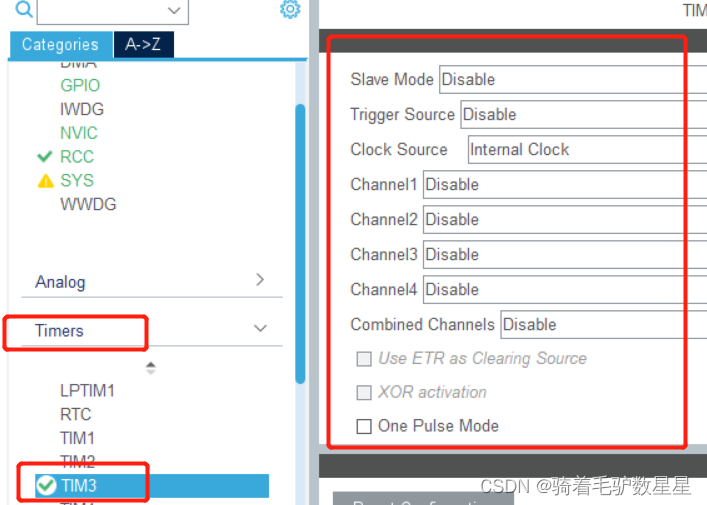

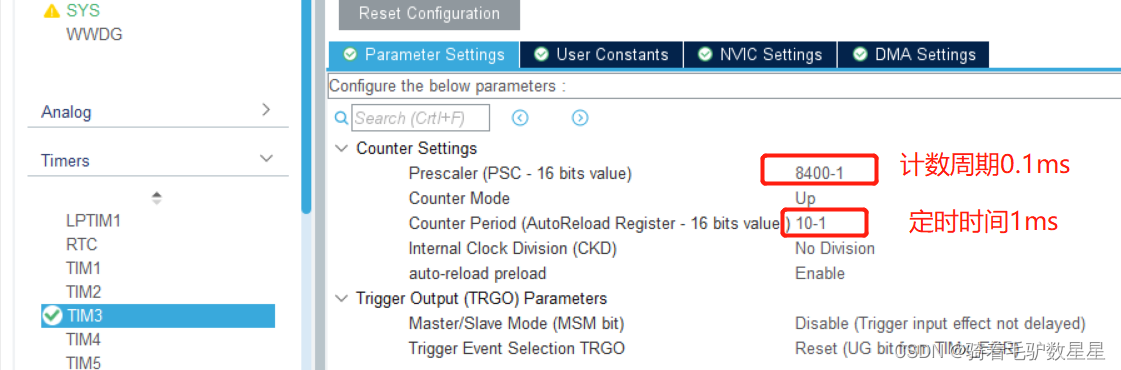

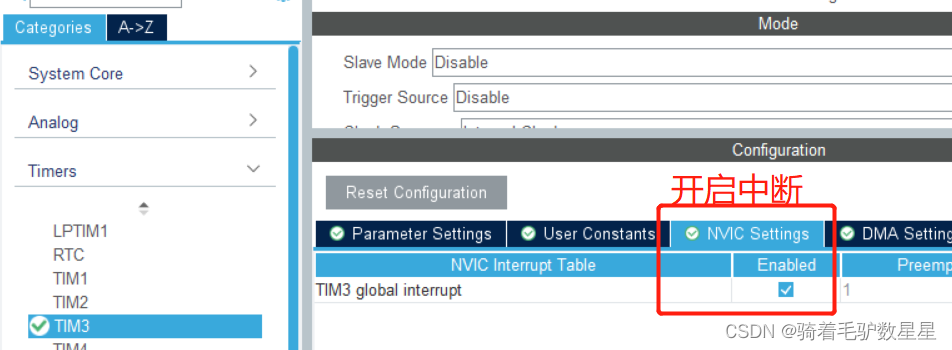

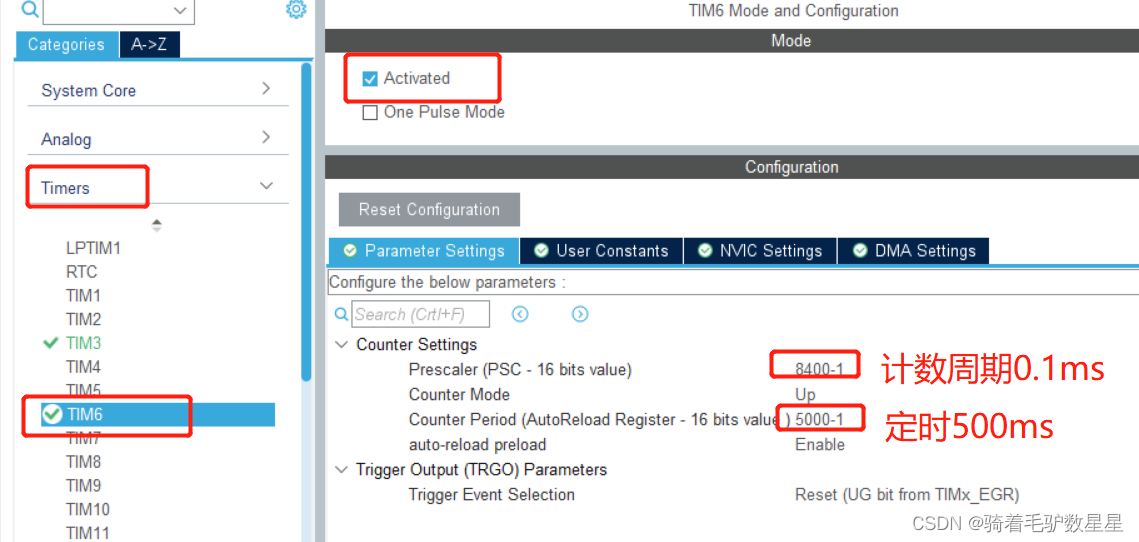

 4.TIM3+TIM6定时器设置（这个仅仅作为调试，用定时器控制LED翻转来观察程序是否正常工作，可以不设）

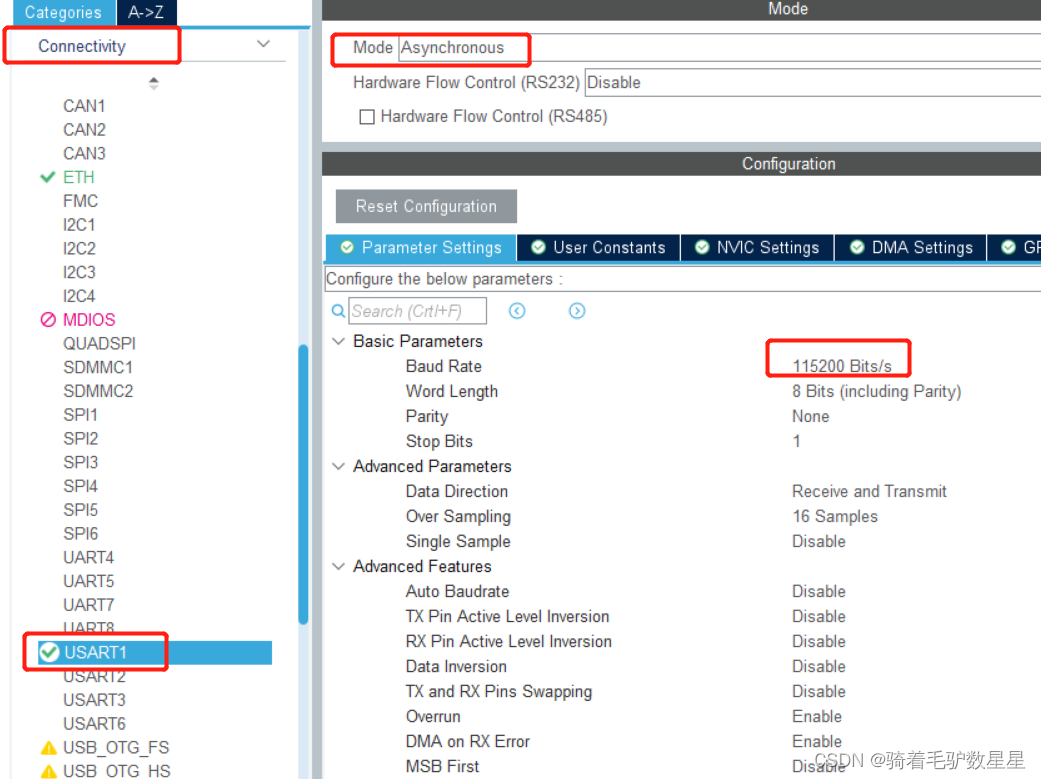

5.串口1设置

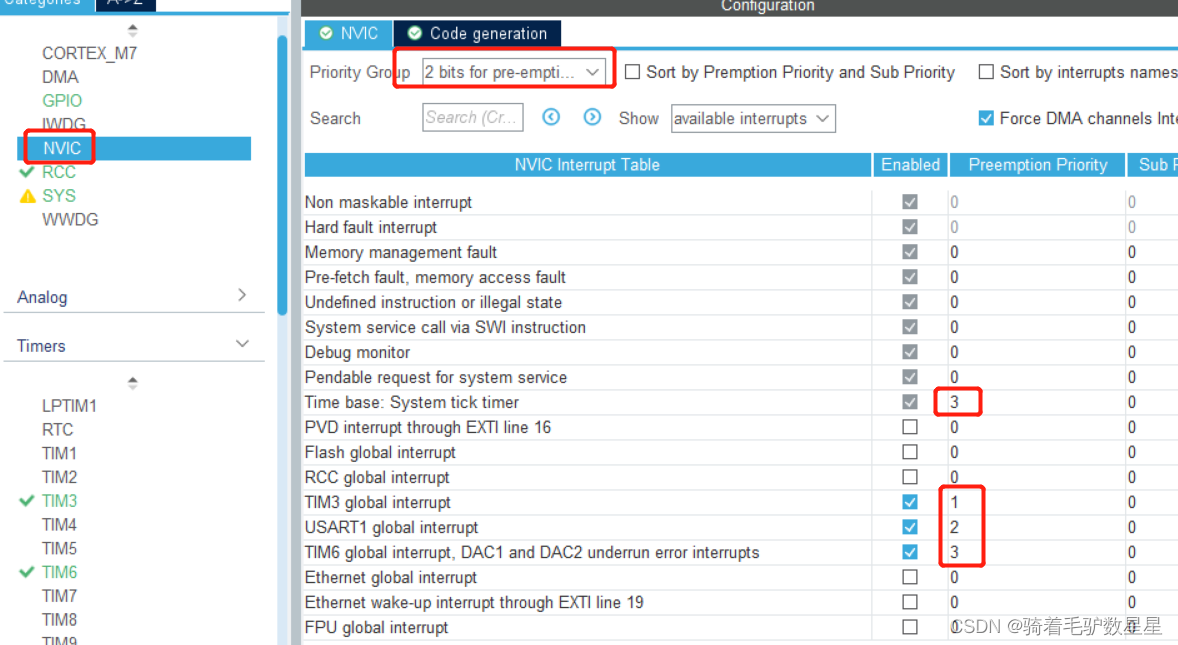

 6.NVIC设置

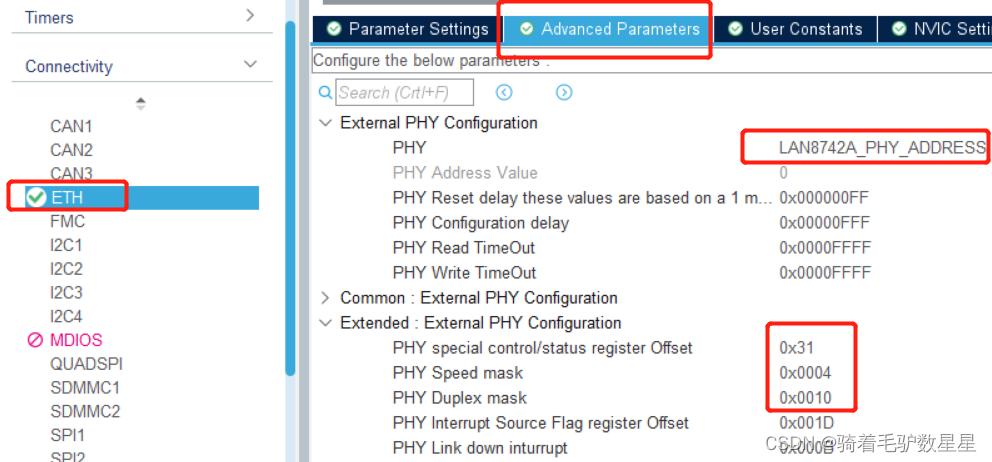

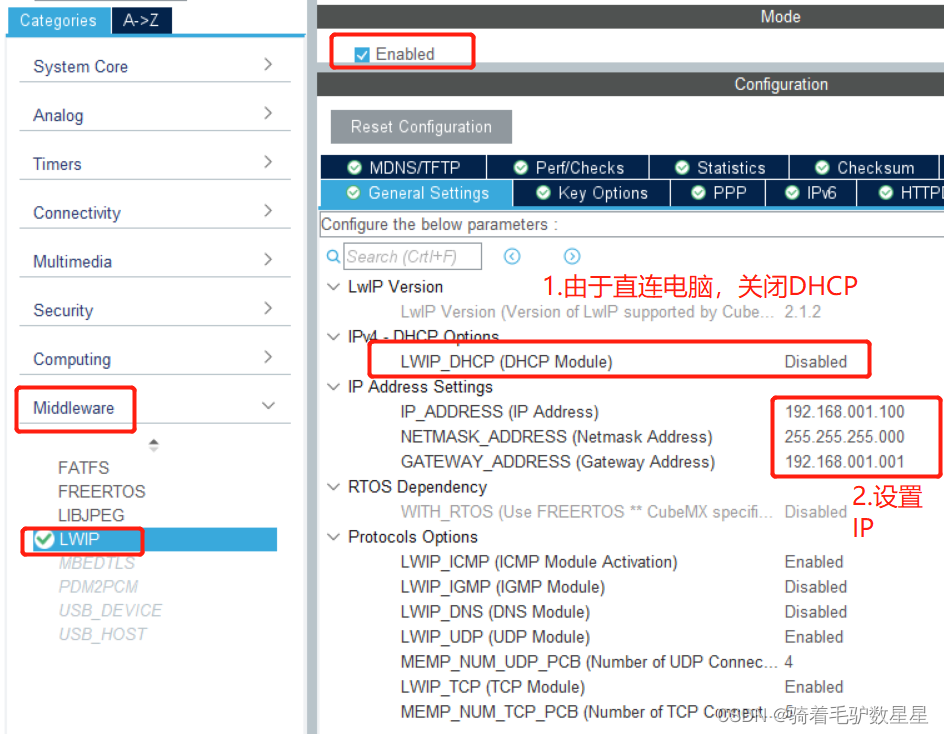

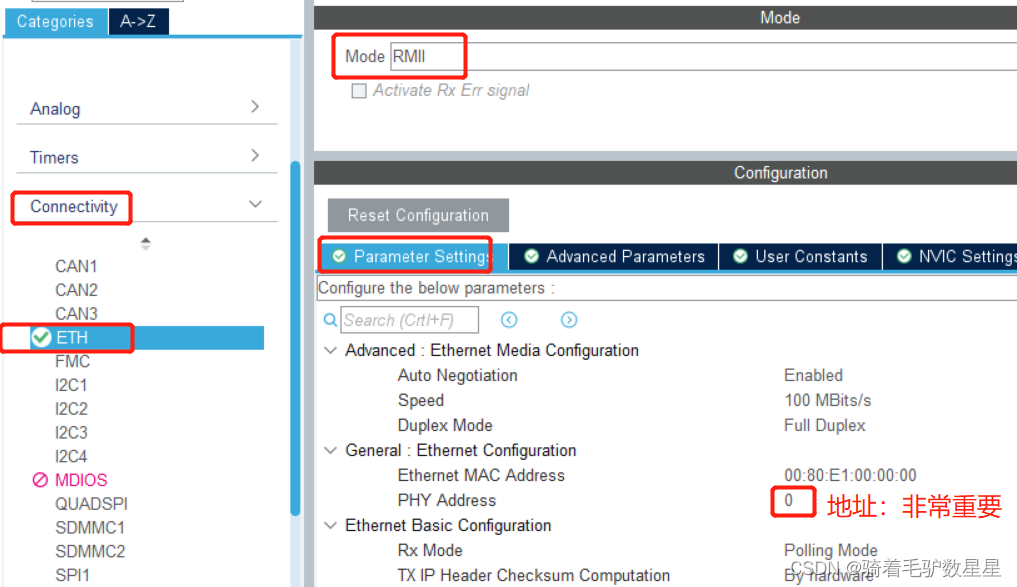

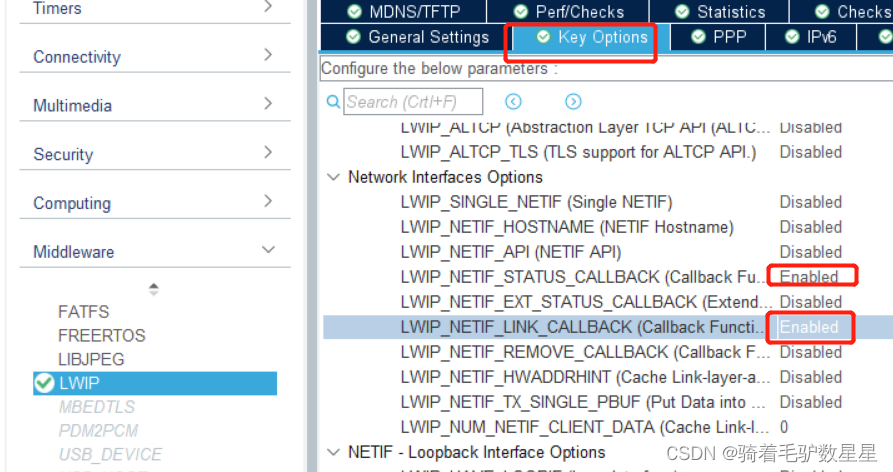

7.ETH+LWIP设置

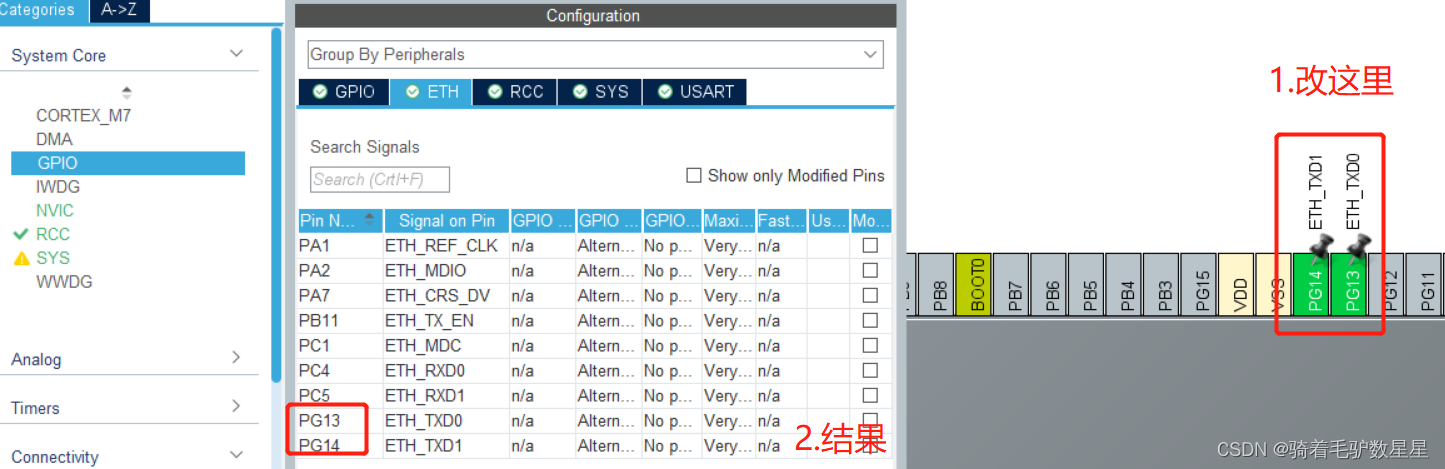

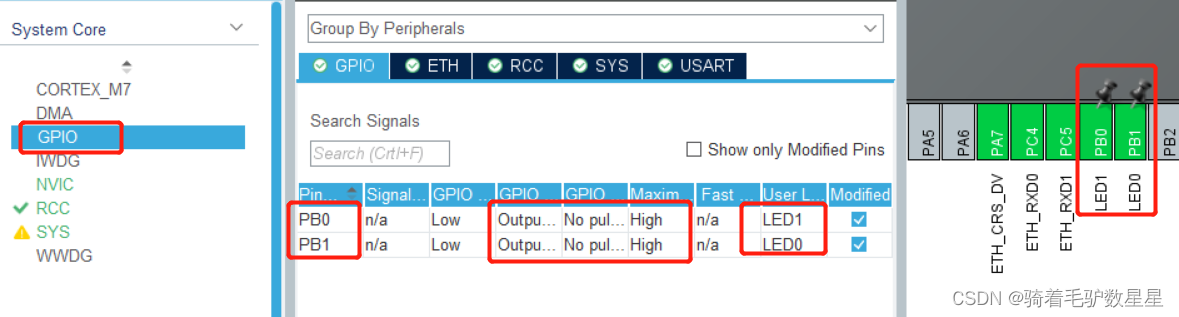

8.端口设置，ETH默认的端口有个跟开发板不一致

两个LED也要同步搞，步骤不在多说

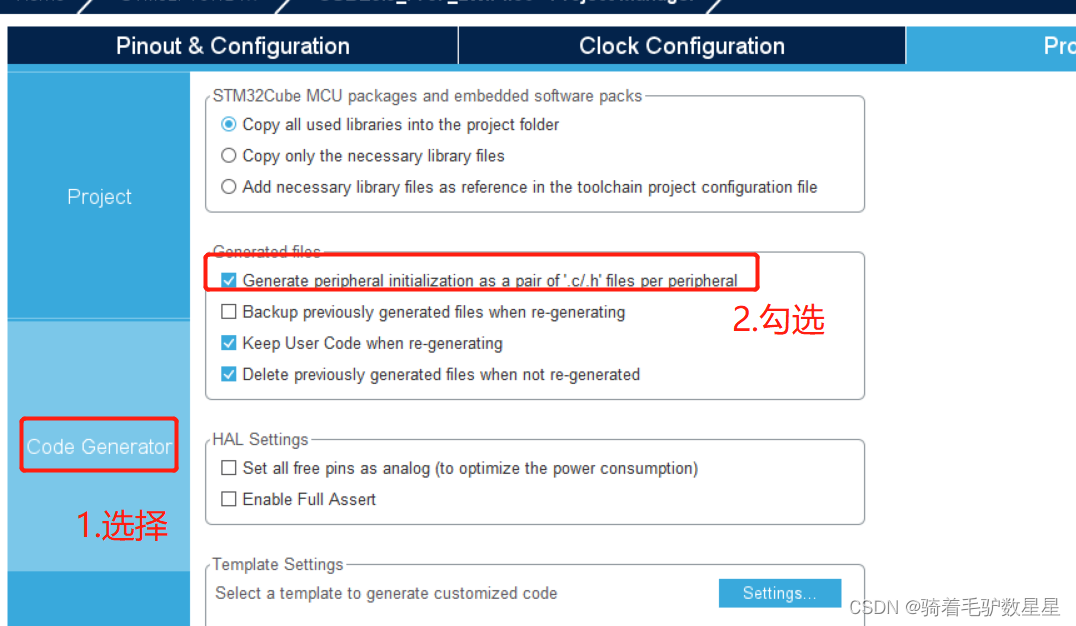

9.生产代码

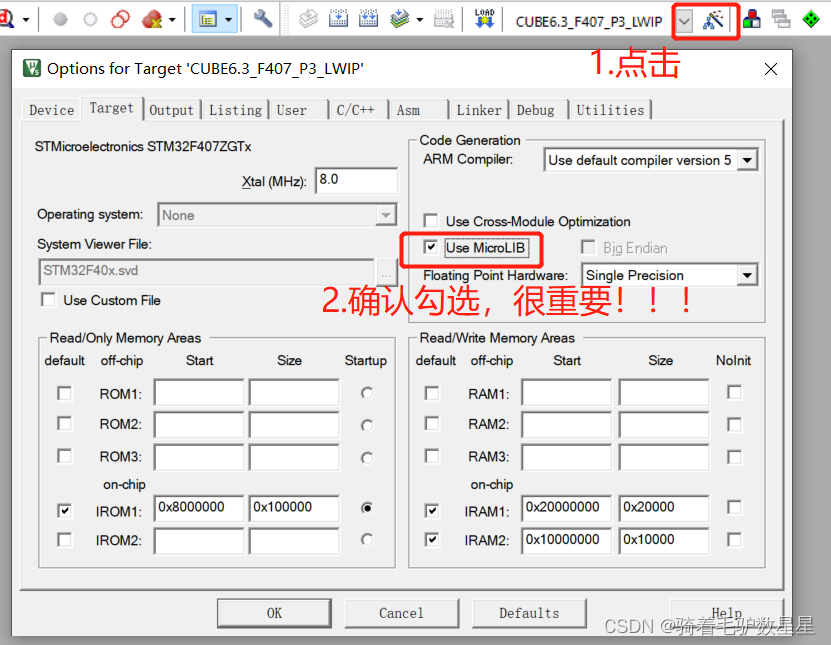

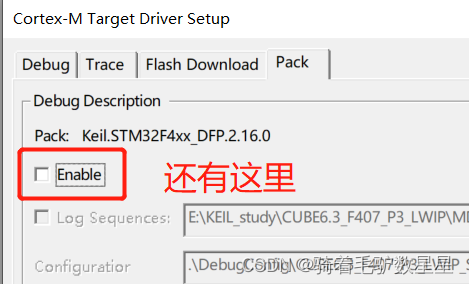

10.KEIL设置



 11.LWIP相关代码添加

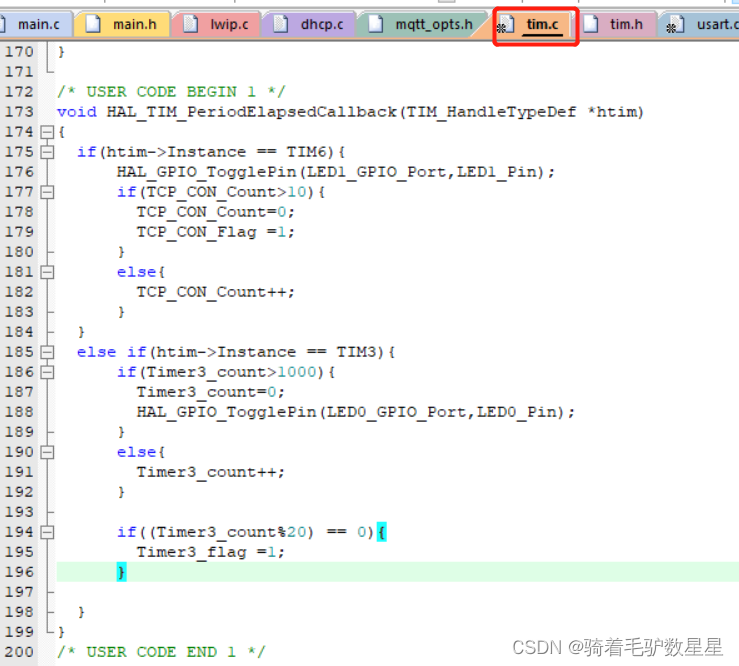

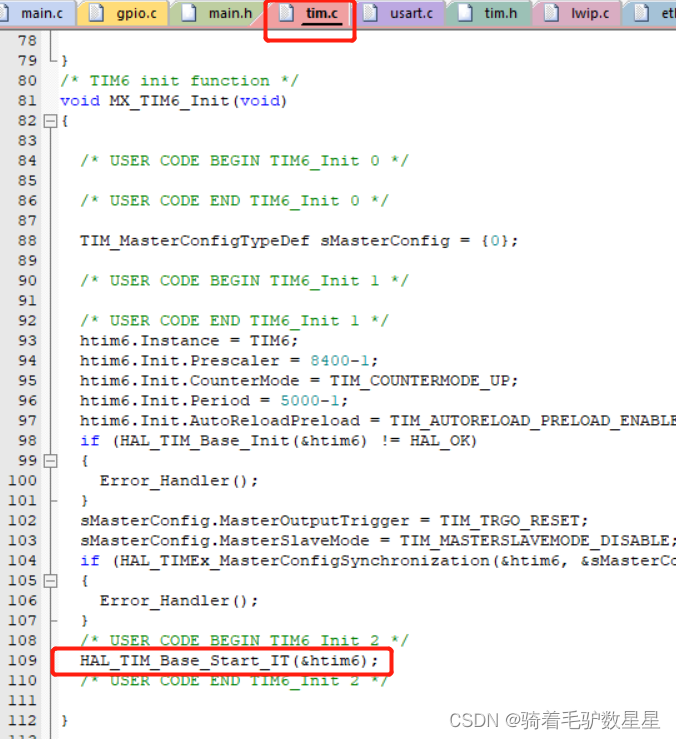

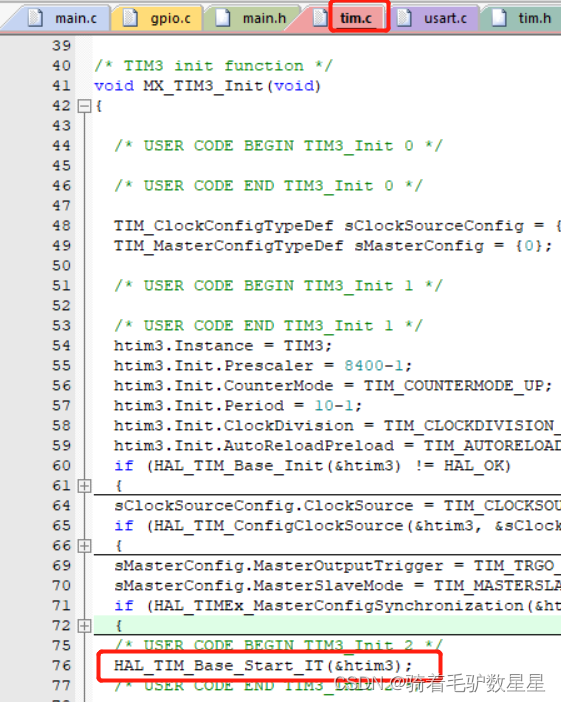

 12. 定时器相关代码添加，仅为调试用，让LED闪烁来表明程序运行正常，可以忽略

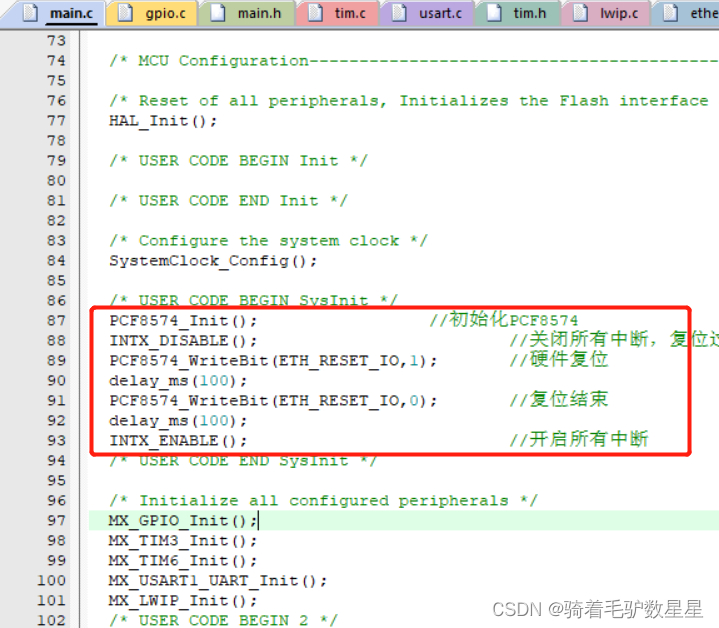

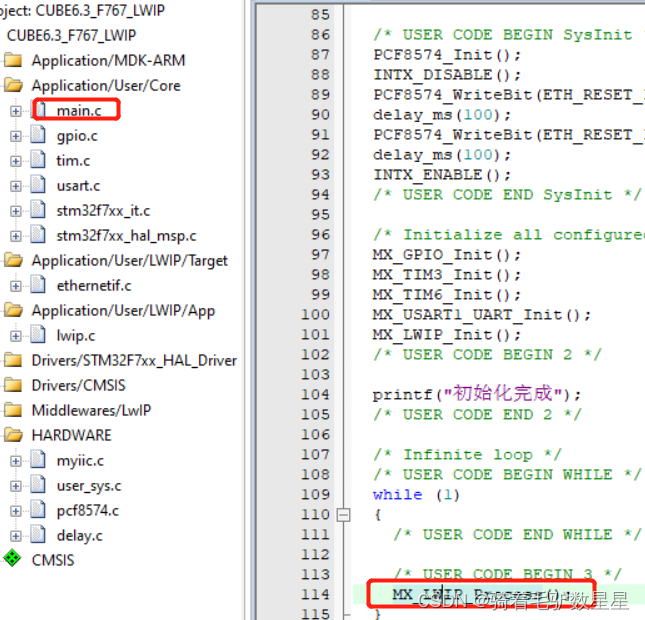

13. 添加PHY复位代码



 14.编译下载即可。

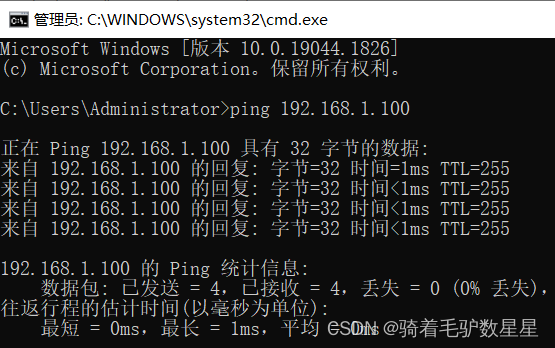

15.首先看小灯是否闪烁，然后用电脑ping 192.168.1.100看是否通



 16.到此结束，感觉有用的朋友请点个赞，同时希望大家看完文章的同时能把自己的好作品分享出来，大家共同学习。

代码：

https://download.csdn.net/download/Running_A/86217052
