（六）零基础FPGA图像处理——RGB LCD 彩条显示
0 致读者
此篇为专栏 《FPGA学习笔记》 的第六篇，记录我的学习FPGA的一些开发过程和心得感悟，刚接触FPGA的朋友们可以先去此专栏置顶 《FPGA零基础入门学习路线》来做最基础的扫盲。
本篇内容基于笔者实际开发过程和正点原子资料撰写，将会详细讲解此FPGA实验的全流程，诚挚地欢迎各位读者在评论区或者私信我交流！
本文的工程文件开源地址如下（基于ZYNQ7020，大家 clone 到本地就可以直接跑仿真，如果要上板请根据自己的开发板更改约束即可）：
1 实验任务
本文的实验任务是使用 ZYNQ 7020 开发板上的 RGB TFT-LCD 接口，驱动 RGB LCD 液晶屏（支持目前推出的所有 RGB LCD 屏），并显示出彩条。
2 RGB TFT-LCD 简介
TFT-LCD 的全称是 Thin Film Transistor-Liquid Crystal Display，即薄膜晶体管液晶显示屏，它显示的每个像素点都是由集成在液晶后面的薄膜晶体管独立驱动， 因此 TFT-LCD 具有较高的响应速度以及较好的图像质量。 市面上的 RGB TFT-LCD 液晶屏种类较多， 7 寸 RGB TFT-LCD 屏的实物图如下图所示：

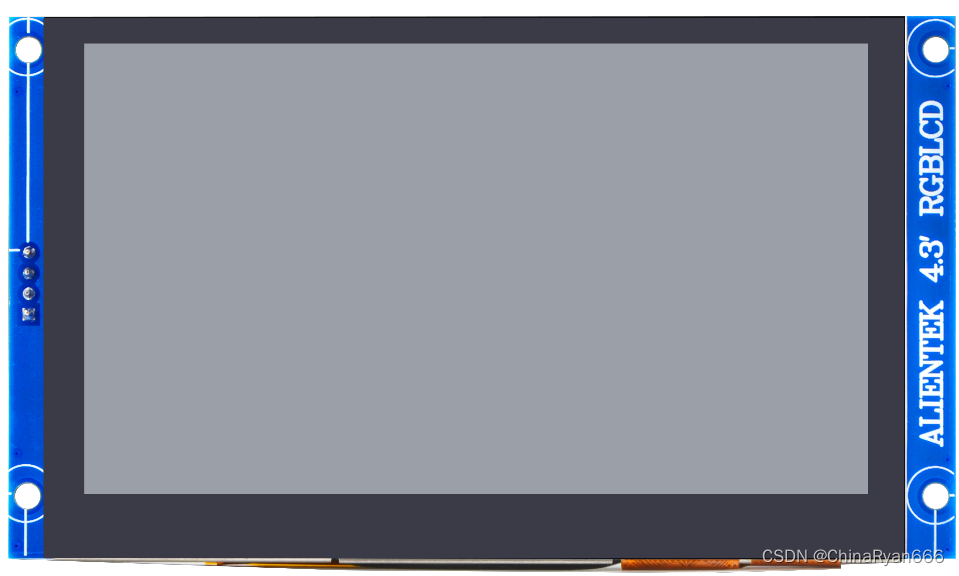

液晶显示器是现在最常用到的显示器，手机、电脑、各种人机交互设备等基本都用到了 LCD， 在我们日常生活中比较常见的就是手机和电脑的显示器了。
LCD 的构造是在两片平行的玻璃基板当中放置液晶盒，下基板玻璃上设置 TFT（薄膜晶体管），上基板玻璃上设置彩色滤光片，通过 TFT上的信号与电压改变来控制液晶分子的转动方向，从而达到控制每个像素点偏振光出射与否而达到显示目的。我们现在要在 FPGA 开发板上使用 LCD，所以不需要去研究 LCD 的具体实现原理，我们只需要从使用的角度去关注 LCD 的几个重要点。
2.1 分辨率
提起 LCD 显示器，我们都会听到 720P、 1080P、 2K 或 4K 这样的字眼，这个就是 LCD 显示器分辨率。LCD 显示器都是由一个一个的像素点组成，像素点就类似一个灯 (在 OLED 显示器中，像素点就是一个小灯) ，这个小灯是 RGB 灯，也就是由 R(红色)、 G(绿色)和 B(蓝色)这三种颜色组成的，而 RGB 就是光的三原色。 1080P 的意思就是一个 LCD 屏幕上的像素数量是 1920*1080 个，也就是这个屏幕一列 1080 个像素点，一共 1920 列，如图所示：

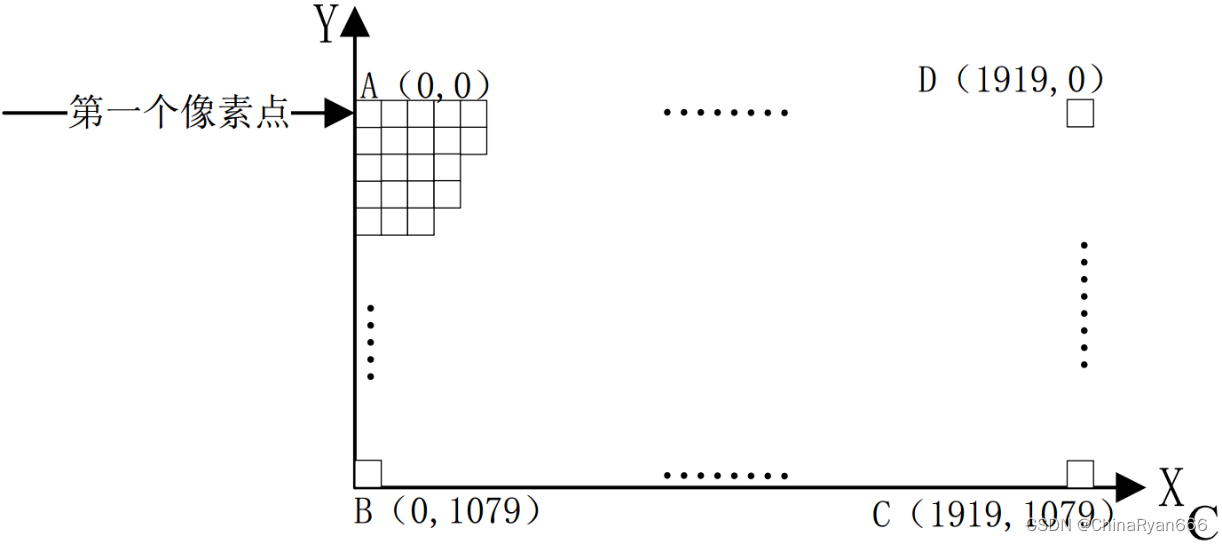

上图就是 1080P 显示器的像素示意图， X 轴就是 LCD 显示器的横轴， Y 轴就是显示器的竖轴。图中的小方块就是像素点，一共有 1920*1080=2073600 个像素点。左上角的 A 点是第一个像素点，右下角的 C 点就是最后一个像素点。2K 就是 2560* 1440 个像素点， 4K 是 3840* 2160 个像素点。
很明显，在 LCD 尺寸不变的情况下，分辨率越高越清晰。同样的，分辨率不变的情况下， LCD 尺寸越小越清晰。比如我们常用的 24 寸显示器基本都是 1080P 的，而我们现在使用的 5 寸的手机基本也是 1080P 的，但是手机显示细腻程度就要比 24 寸的显示器要好很多。由此可见， LCD 显示器的分辨率是一个很重要的参数，但是并不是分辨率越高的 LCD 就越好。衡量一款 LCD 的好坏，分辨率只是其中的一个参数，还有色彩还原程度、色彩偏离、亮度、可视角度、屏幕刷新率等其他参数。
2.2 像素格式
上面讲了一个像素点就相当于一个 RGB 小灯，通过控制 R、 G、 B 这三种颜色的亮度就可以显示出各种各样的色彩。那该如何控制 R、 G、 B 这三种颜色的显示亮度呢？一般一个 R、 G、 B 这三部分分别使用 8bit 的数据，那么一个像素点就是 8bit*3=24bit，也就是说一个像素点 3 个字节，这种像素格式称为 RGB888。当然常用的像素点格式还有 RGB565，只需要两个字节，但在色彩鲜艳度上较差一些。

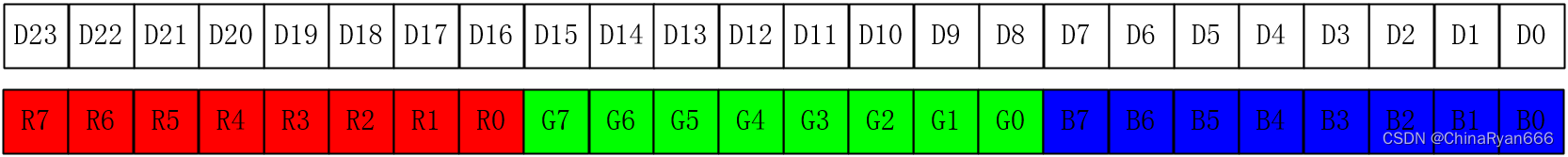

市面上常见开发板上的 RGB TFT-LCD 接口大多采用的 RGB888 的像素格式，共需要 24 位，每一位对应 RGB 的颜色分量如下图所示：
在上图中，一个像素点占用 3 个字节，其中 bit23~ bit16 是 RED 通道， bit15~ bit8 是 GREEN 通道，bit7~ bit0 是 BLUE 通道。所以红色对应的值就是 24’hFF0000，绿色对应的值就是 24’h00FF00，蓝色对应的值为 24’h0000FF。通过调节 R、 G、 B 的比例可以产生其它的颜色，比如 24’hFFFF00 就是黄色， 24’h000000就是黑色， 24’hFFFFFF 就是白色。大家可以打开电脑的 “画图” 工具，在里面使用调色板即可获取到想要的颜色对应的数值，如图所示：

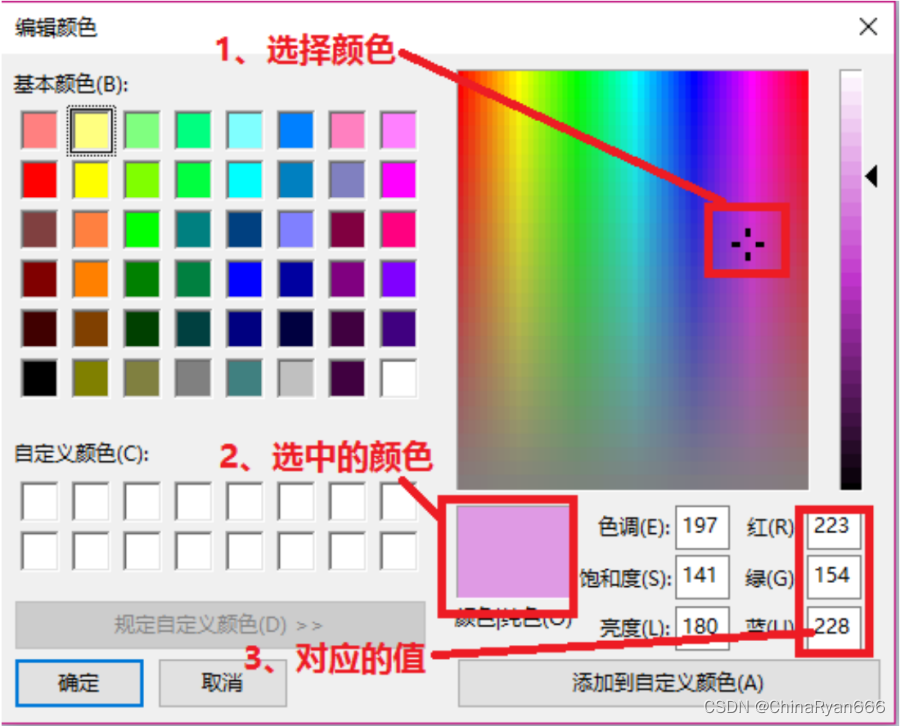

2.3 LCD 屏幕接口
LCD 屏幕或者说显示器有很多种接口，比如在显示器上常见的 VGA、 HDMI、 DP 等等。本文我们介绍的是 RGB LCD 接口，下一篇博客我将会详细讲解 HDMI 接口。 RGB LCD 接口的信号线如下图所示：

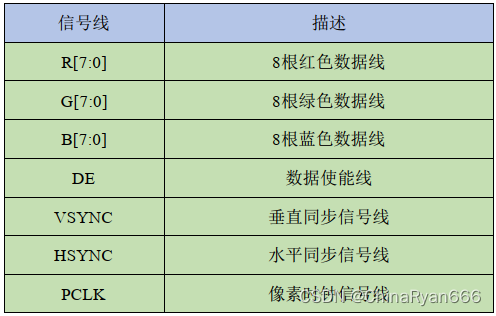

上图就是 RGB LCD 的信号线， R [7:0]、 G [7:0]和 B [7:0] 是 24 位数据， DE、 VSYNC、 HSYNC 和 PCLK 是四个控制信号。
本文将介绍五款市面上常见的 RGB LCD 屏幕（以正点原子的产品为例来讲解），型号分别为 ATK-4342（4.3 寸， 480*272）、 ATK-4384（4.3 寸，800*480）、 ATK-7084（7 寸，800*480）、 ATK-7016（7 寸， 1024*600）和 ATK-1018（10.1 寸， 1280*800）。这里以 ATK-7016 这款屏幕为例讲解， ATK-7016 的屏幕接口原理图如图所示：

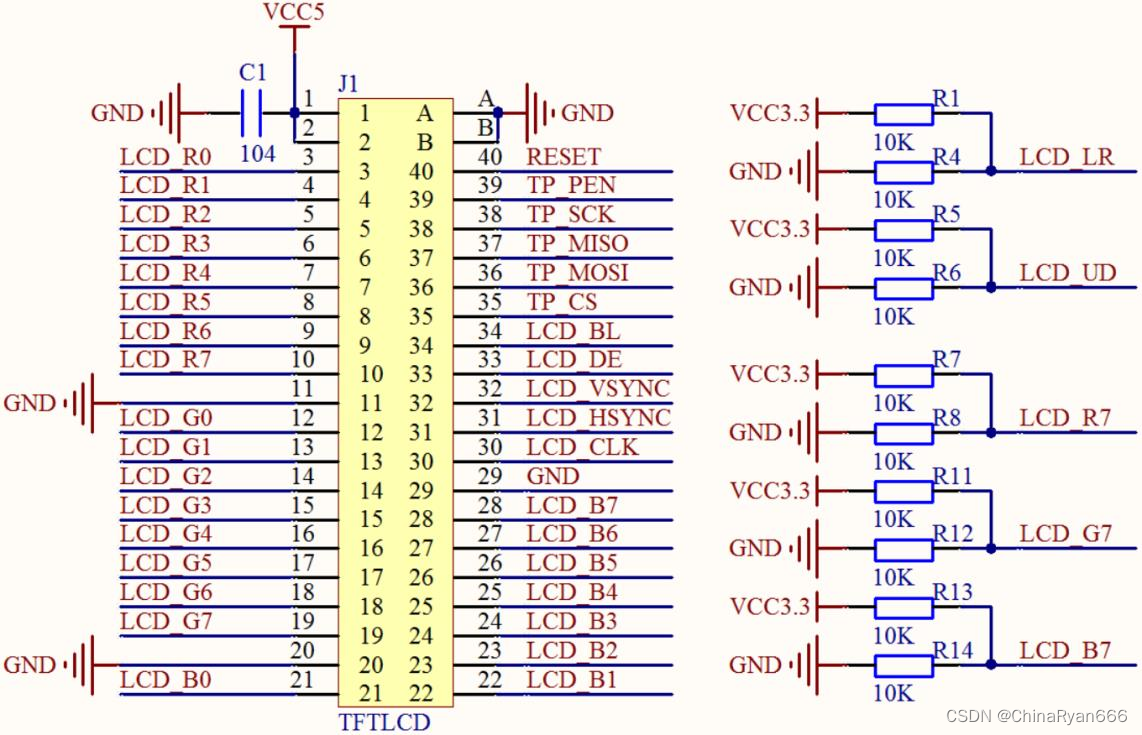

图中 J1 就是对外接口，是一个 40PIN 的 FPC 座（0.5mm 间距），通过 FPC 线，可以连接到开发板上面，从而实现和开发板的连接。该接口十分完善，采用 RGB888 格式，并支持触摸屏和背光控制。右侧的几个电阻，并不是都焊接的，而是可以用户自己选择。默认情况， R1 和 R6 焊接，设置 LCD_LR 和 LCD_UD，控制 LCD 的扫描方向，是从左到右，从上到下（横屏看）。而 LCD_R7/G7/B7 则用来设置 LCD 的 ID，由于 RGB LCD 没有读写寄存器，也就没有所谓的 ID，这里我们通过在模块上面，控制 R7/G7/B7 的上/下拉，来自定义 LCD 模块的 ID，帮助大家判断当前 LCD 面板的分辨率和相关参数，以提高程序兼容性。这几个位的设置关系如图所示：
ATK-7016 模块，就设置 M2:M0 = 010 即可。这样，我们在程序里面，读取 LCD_R7/G7/B7，得到 M0~M2 的值，从而判断 RGB LCD 模块的型号，并执行不同的配置，即可实现不同 LCD 模块的兼容。
2.4 LCD 时间参数
如果将 LCD 显示一帧图像的过程想象成绘画，那么在显示的过程中就是用一根“笔”在不同的像素点画上不同的颜色。这根笔按照从左至右、从上到下的顺序扫描每个像素点，并且在像素画上对应的颜色，当画到最后一个像素点的时候一幅图像就绘制好了。假如一个 LCD 的分辨率为 1024*600，那么其扫描如图所示：
结合上图我们来看一下 LCD 是怎么扫描显示一帧图像的。一帧图像也是由一行一行组成的。HSYNC 是水平同步信号，也叫做行同步信号，当产生此信号的话就表示开始显示新的一行了，所以此信号都是在上图的最左边。 VSYNC 信号是垂直同步信号，也叫做帧同步信号，当产生此信号的话就表示开始显示新的一帧图像了，所以此信号在上图的左上角。
在上图可以看到有一圈 “黑边” ，真正有效的显示区域是中间的白色部分。那这一圈 “黑边” 是什么东西呢？这就要从显示器的 “祖先” CRT 显示器开始说起了， CRT 显示器就是以前很常见的那种大屁股显示器， 现在市场上应该没有了。 CRT 显示器屁股后面是个电子枪，这个电子枪就是我们上面说的 “画笔” ，电子枪打出的电子撞击到屏幕上的荧光物质使其发光。只要控制电子枪从左到右扫完一行(也就是扫描一行)，然后从上到下扫描完所有行，这样一帧图像就显示出来了。也就是说，显示一帧图像电子枪是按照 ‘Z’ 形在运动，当扫描速度很快的时候看起来就是一幅完成的画面了。
当显示完一行以后会发出 HSYNC 信号，此时电子枪就会关闭，然后迅速的移动到屏幕的左边，当 HSYNC 信号结束以后就可以显示新的一行数据了，电子枪就会重新打开。在 HSYNC 信号结束到电子枪重新打开之间会插入一段延时，这段延时就是上图中的 HBP。
当显示完一行以后就会关闭电子枪等待 HSYNC 信号产生，关闭电子枪到 HSYNC 信号产生之间会插入一段延时，这段延时就是上图中的 HFP 信号。同理，当显示完一帧图像以后电子枪也会关闭，然后等到 VSYNC 信号产生，期间也会加入一段延时，这段延时就是上图中的 VFP。 VSYNC 信号产生，电子枪移动到左上角，当 VSYNC 信号结束以后电子枪重新打开，中间也会加入一段延时，这段延时就是上图中的 VBP。
HBP、 HFP、 VBP 和 VFP 就是导致上图中黑边的原因，但是这是 CRT 显示器存在黑边的原因，现在是 LCD 显示器，不需要电子枪了，那么为何还会有黑边呢？这是因为 RGB LCD 屏幕内部是有一个 IC 的，发送一行或者一帧数据给 IC， IC 是需要反应时间的。通过这段反应时间可以让 IC 识别到一行数据扫描完了，要换行了，或者一帧图像扫描完了，要开始下一帧图像显示了。因此，在 LCD 屏幕中继续存在 HBP、HFP、 VPB 和 VFP 这四个参数的主要目的是为了锁定有效的像素数据。
2.5 RGB LCD 屏幕时序

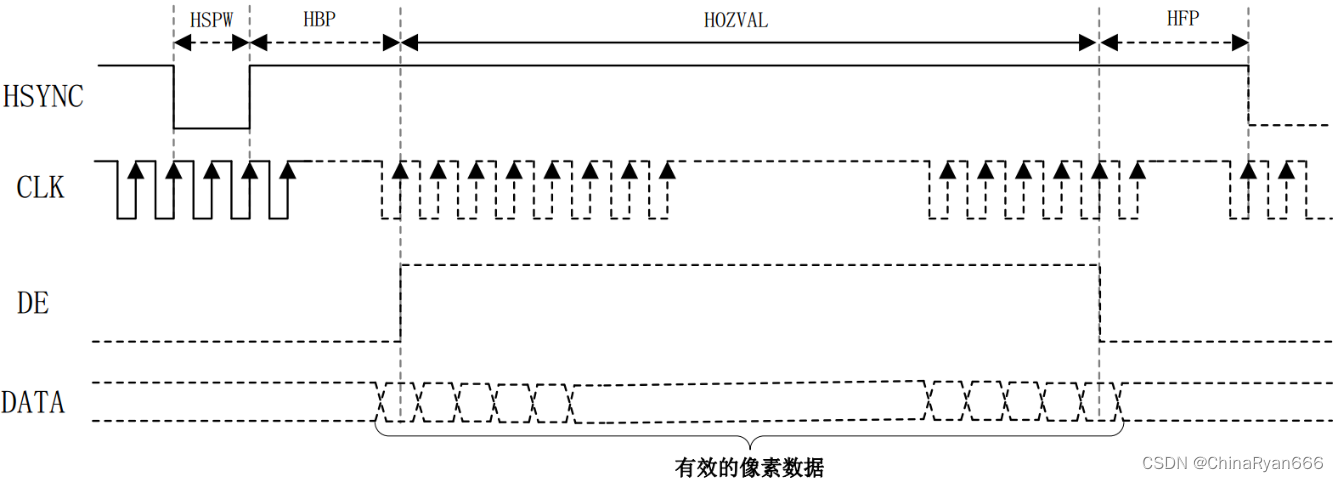

上面介绍了 LCD 的时间参数，我们接下来看一下行显示对应的时序图，如下图所示。
上图就是 RGB LCD 的行显示时序，我们来分析一下其中重要的几个参数：
HSYNC： 行同步信号，当此信号有效的时候就表示开始显示新的一行数据，查阅所使用的 LCD 数据手册可以知道此信号是低电平有效还是高电平有效， 上图为低电平有效。
HSPW： 行同步信号宽度，也就是 HSYNC 信号持续时间。 HSYNC 信号不是一个脉冲，而是需要持续一段时间才是有效的，单位为 CLK。
HBP： 行显示后沿（或后肩），单位是 CLK。
HOZVAL： 行有效显示区域，即显示一行数据所需的时间，假如屏幕分辨率为 1024*600，那么 HOZVAL 就是 1024，单位为 CLK。
HFP： 行显示前沿（或前肩），单位是 CLK。
当 HSYNC 信号发出以后，需要等待 HSPW+HBP 个 CLK 时间才会接收到真正有效的像素数据。当显示完一行数据以后需要等待 HFP 个 CLK 时间才能发出下一个 HSYNC 信号，所以显示一行所需要的时间就是： HSPW + HBP + HOZVAL + HFP。

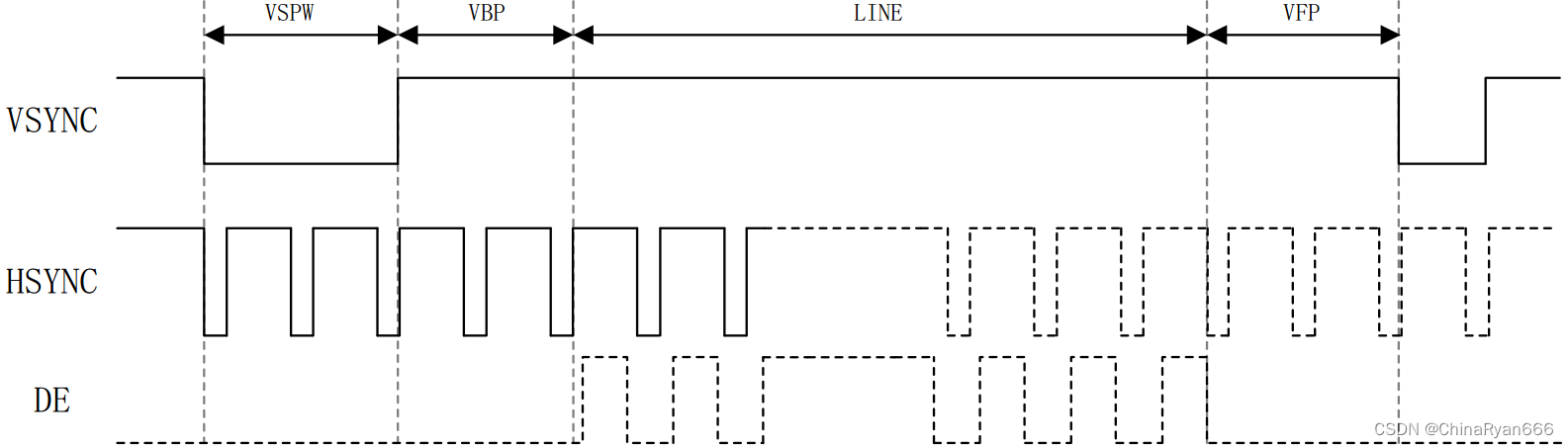

一帧图像就是由很多个行组成的， RGB LCD 的帧显示时序如下图所示：
上图就是 RGB LCD 的帧显示时序，我们来分析一下其中重要的几个参数：
VSYNC： 帧（场）同步信号，当此信号有效的时候就表示开始显示新的一帧数据，查阅所使用的 LCD数据手册可以知道此信号是低电平有效还是高电平有效，上图为低电平有效。
VSPW： 帧同步信号宽度，也就是 VSYNC 信号持续时间，单位为 1 行的时间。
VBP： 帧显示后沿（或后肩），单位为 1 行的时间。
LINE： 帧有效显示区域，即显示一帧数据所需的时间，假如屏幕分辨率为 1024*600，那么 LINE 就是 600 行的时间。
VFP： 帧显示前沿（或前肩），单位为 1 行的时间。
显示一帧所需要的时间就是： VSPW+VBP+LINE+VFP 个行时间，最终的计算公式：
T = (VSPW+VBP+LINE+VFP) * (HSPW + HBP + HOZVAL + HFP)
因此我们在配置一款 RGB LCD 屏的时候需要知道这几个参数： HSPW（行同步）、 HBP（行显示后沿）、HOZVAL（行有效显示区域)、 HFP（行显示前沿）、 VSPW（场同步）、 VBP（场显示后沿）、 LINE（场有效显示区域）和 VFP（场显示后沿）。
RGB LCD 液晶屏一般有两种数据同步方式，一种是行场同步模式（ HV Mode），另一种是数据使能同步模式（DE Mode）。
当选择行场同步模式时， LCD 接口的时序与 VGA 接口的时序图非常相似，只是参数不同。 如上图中的行同步信号（HSYNC）和场同步信号（VSYNC）作为数据的同步信号，此时数据使能信号（ DE）必须为低电平。
当选择 DE 同步模式时， LCD 的 DE 信号作为数据的有效信号，如上图的 DE 信号所示。只有同时扫描到帧有效显示区域和行有效显示区域时， DE 信号才有效（高电平）。当选择 DE 同步模式时，此时行场同步信号 VS 和 HS 必须为高电平。
由于 RGB LCD 液晶屏一般都支持 DE 模式，因此本文我们采用 DE 同步的方式驱动 LCD 液晶屏。
2.6 像素时钟
像素时钟就是 RGB LCD 的时钟信号，以 ATK7016 这款屏幕为例，显示一帧图像所需要的时钟数就是：
N（CLK） = (VSPW+VBP+LINE+VFP) * (HSPW + HBP + HOZVAL + HFP) = (3 + 20 + 600 + 12) * (20 + 140 + 1024 + 160) = 635 * 1344 = 853440
显示一帧图像需要 853440 个时钟数，那么显示 60 帧就是：
853440 * 60 = 51206400≈51.2M，所以像素时钟就是 51.2MHz。
当然我们在为 RGB-LCD 屏提供驱动时钟的时候，也可以不用严格按照 60 帧来进行计算。为了方便操作，我们可以给 ATK7016 模块输出一个 50MHz 的时钟，其刷新率是接近于 60Hz 的，同时也非常方便我们来编写代码。
为了方便大家查找 LCD 屏的时序参数，这里整理了不同分辨率的时序参数，如下图所示：
3 程序设计
3.1 总体模块设计

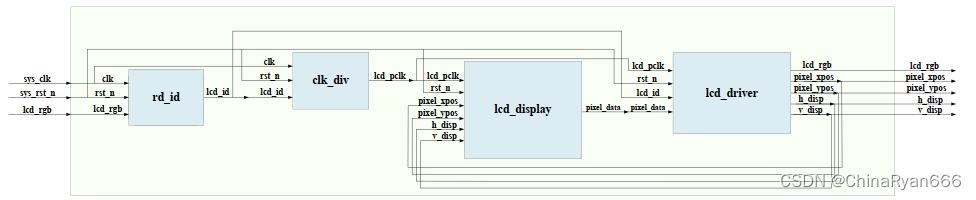

RGB TFT-LCD 输入时序包含三个要素： 像素时钟、同步信号、 以及图像数据， 由此我们可以大致规划出系统结构如下图所示。
其中， 读取 ID 模块用于获取 LCD 屏的 ID；由于不同分辨率的屏幕需要不同的驱动时钟，因此时钟分频模块根据 LCD ID 来输出不同频率的像素时钟； LCD 显示模块负责产生液晶屏上显示的数据，即彩条数据； LCD 驱动模块根据 LCD 屏的 ID，输出不同参数的时序，来驱动 LCD 屏，并将输入的彩条数据显示到 LCD 屏上。
由系统框图可知， FPGA 部分包括五个模块， 顶层模块（lcd_rgb_colorbar）、读取 ID 模块（rd_id）、时钟分频模块（clk_div）、 LCD 显示模块（lcd_display） 以及 LCD 驱动模块（lcd_driver）， 在顶层模块中完成对其余模块的例化。
读取 ID 模块（rd_id）在上电时将 RGB 双向数据总线设置为输入，来读取 LCD 屏的 ID；时钟分频模块（clk_div） 根据读取的 ID 来配置 LCD 的像素时钟； LCD 驱动模块（lcd_driver） 在像素时钟的驱动下输出数据使能信号用于数据同步，同时还输出像素点的纵横坐标， 供 LCD 显示模块（lcd_display） 调用，以绘制彩条图案。
3.2 读 ID模块设计

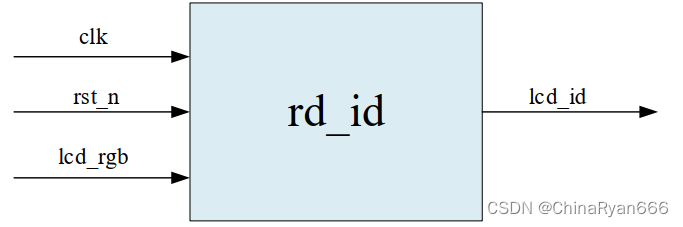

下面我们先来设计一下 RGB-LCD 读 ID 模块，读 ID 模块的输入信号有 clk（时钟信号）、 **rst_n（复位信号）**以及 lcd_rgb（RGB-LCD 像素数据），输出为 lcd_id（RGB-LCD 屏 ID）。
读取 ID 模块根据输入的 lcd_rgb 值来寄存 LCD 屏的 ID， lcd_rgb[7] （B7）、 lcd_rgb[15] （G7） 和 lcd_rgb[23]（R7） 分别对应 M2、 M1 和 M0。

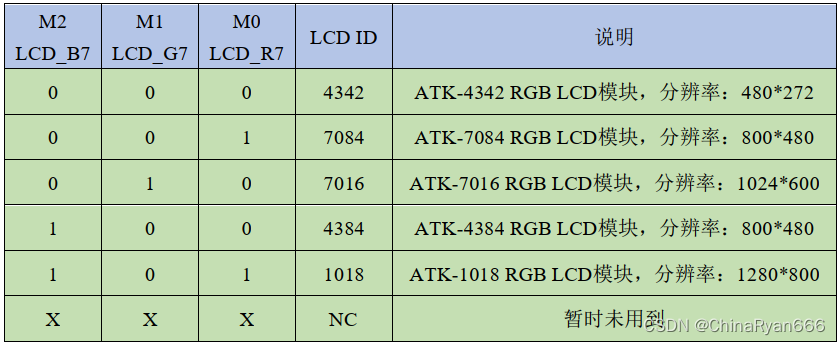

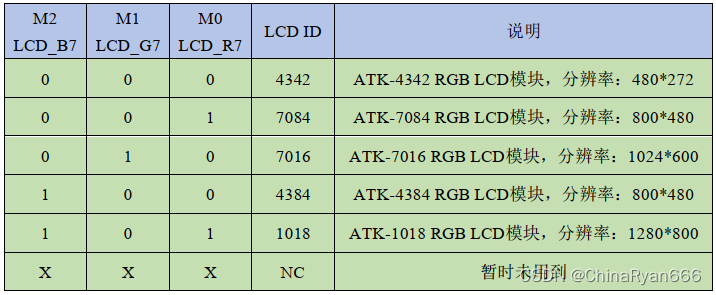

除此之外，为了方便将 LCD 的 ID 和分辨率对应起来，这里对 M2、 M1 和 M0 的值做了一个译码。 如 3’b000 译码成 16’h4342，表示当前连接的是 4.3 寸屏，分辨率为 480*272。 其它 ID 的译码请参考下图所示：
3.2.1 绘制波形图
根据设计的读 ID 模块端口的介绍以及 ID 译码真值表，我们可以绘制读 ID 模块的的波形图。在硬件设计中， 我们介绍双向引脚 lcd_rgb 会根据 lcd_de 信号的高低电平来频繁的切换方向，但本模块的设计只在上电后获取了一次 ID， 我们可以定义一个寄存器 rd_flag， 通过 rd_flag 作为读 ID 的标志。
当 rd_flag 等于 0 时，获取一次 ID，并将 rd_flag 赋值为 1；而当 rd_flag 等于 1 时，不再获取 LCD 屏的 ID。

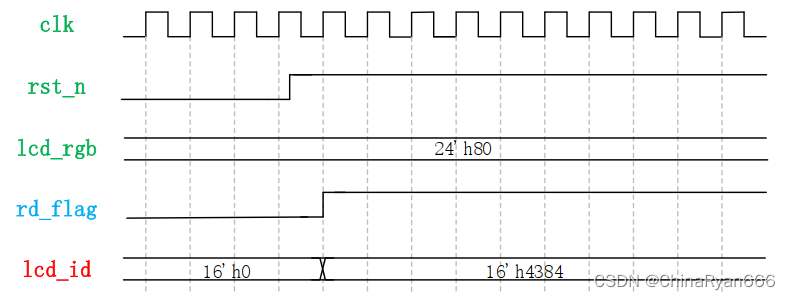

本次的波形图以分辨率为 800*480 的 4.3 寸 RGB-LCD 屏幕来绘制的，波形图如下图所示：
3.2.2 编写代码
通过绘制的波形图，我们可以进行读 ID 模块代码的编写，读 ID 代码如下所示：
module rd_id(
input clk , //时钟
input rst_n , //复位，低电平有效
input [23:0] lcd_rgb, //RGB LCD像素数据,用于读取ID
output reg [15:0] lcd_id //LCD屏ID
);
//reg define
reg rd_flag; //读ID标志
//*****************************************************
//** main code
//*****************************************************
//获取LCD ID M2:B7 M1:G7 M0:R7
always @(posedge clk or negedge rst_n) begin
if(!rst_n) begin
rd_flag <= 1'b0;
lcd_id <= 16'd0;
end
else begin
if(rd_flag == 1'b0) begin
rd_flag <= 1'b1;
case({lcd_rgb[7],lcd_rgb[15],lcd_rgb[23]})
3'b000 : lcd_id <= 16'h4342; //4.3' RGB LCD RES:480x272
3'b001 : lcd_id <= 16'h7084; //7' RGB LCD RES:800x480
3'b010 : lcd_id <= 16'h7016; //7' RGB LCD RES:1024x600
3'b100 : lcd_id <= 16'h4384; //4.3' RGB LCD RES:800x480
3'b101 : lcd_id <= 16'h1018; //10' RGB LCD RES:1280x800
default : lcd_id <= 16'd0;
endcase
end
end
end
endmodule

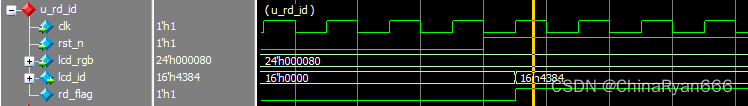

当复位信号拉高之后，下一个上升沿进行读 ID 的操作，从仿真波形中可以看出，仿真波形读出的 ID 为 4384 与我们编写的代码以及绘制的波形图是一致的。
3.3 时钟分频模块设计

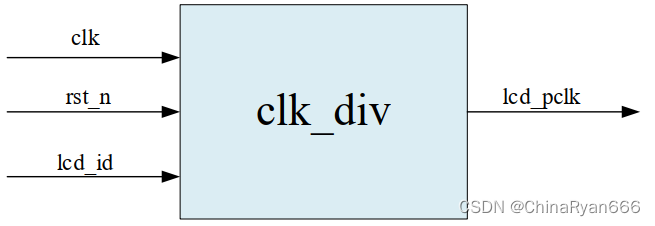

时钟分频模块根据输入的 LCD ID 对 50Mhz 时钟进行分频， 由于不同分辨率的 LCD 屏需要的像素时钟频率不一样，因此分频模块根据输入的 LCD ID，来输出不同频率的像素时钟 lcd_pclk。 时钟分频模块如下所示：

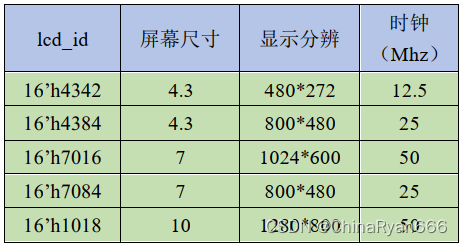

基于 2.6 像素时钟部分对于各个 RGB-LCD 屏的频率介绍，我们可以画出 RGB-LCD 屏幕时钟的真值表：
表格里记录了不同分辨率的屏幕所需的像素时钟频率，为了兼容所有的 lcd 屏，我们这里没有严格按照表格里所要求的时钟频率进行输出，而是输出接近于表格所要求的时钟频率。例如 10.1 寸屏，分辨率 1280*800，如果刷新率为 60Hz 的话，需要输出 70Mhz 的像素时钟，这个时钟频率是无法通过编写代码的方式来得到，而是必须例化时钟模块 MMCM/PLL IP 核来得到。因此，对于分辨率为 1280*800 的 10.1寸屏幕来说，我们输出的是 50Mhz 的像素时钟，当然大家使用的是 10.1 寸屏幕，也可以通过例化时钟模块的方式，来输出一个 70Mhz 的像素时钟。
3.3.1 绘制波形图
通过 RGB-LCD 时钟分配真值表可知，输出的像素时钟频率为 12.5Mhz、 25Mhz 以及 50Mhz。 50Mhz 的像素时钟，可以直接使用系统时钟， 12.5Mhz 和 25Mhz 的像素时钟可以通过对系统时钟分频得到。

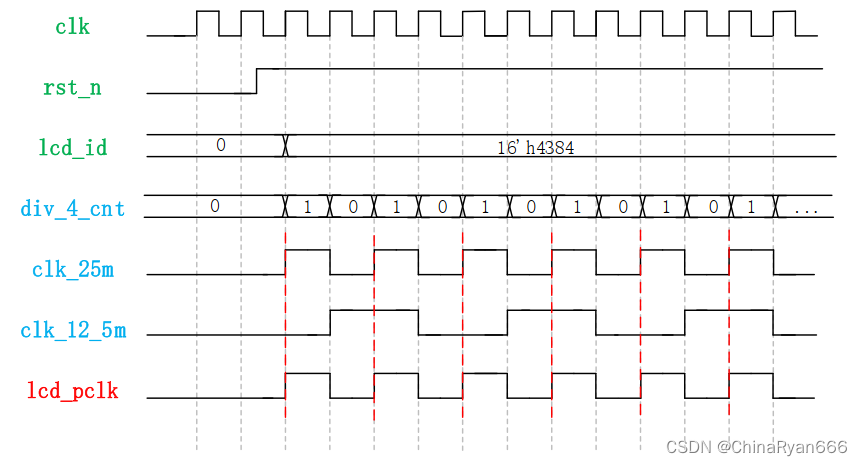

下面我们就根据这个思路进行 4.3 寸屏幕波形图的绘制：
根据绘制的波形图，我们可知分频模块需要进行2分频和4分频，得到一个25Mhz的时钟和一个12.5Mhz的时钟。再结合 RGB-LCD 时钟分配的真值表，根据读取的 ID 进行像素时钟的选择。
3.3.2 编写代码
根据绘制的波形可以编写分频模块的代码， 分频模块的代码如下：
module clk_div(
input clk, //50Mhz
input rst_n,
input [15:0] lcd_id,
output reg lcd_pclk
);
//reg define
reg clk_25m;
reg clk_12_5m;
reg div_4_cnt;
//*****************************************************
//** main code
//*****************************************************
//时钟2分频 输出25MHz时钟
always @(posedge clk or negedge rst_n) begin
if(!rst_n)
clk_25m <= 1'b0;
else
clk_25m <= ~clk_25m;
end
//时钟4分频 输出12.5MHz时钟
always @(posedge clk or negedge rst_n) begin
if(!rst_n) begin
div_4_cnt <= 1'b0;
clk_12_5m <= 1'b0;
end
else begin
div_4_cnt <= div_4_cnt + 1'b1;
if(div_4_cnt == 1'b1)
clk_12_5m <= ~clk_12_5m;
else
clk_12_5m <= clk_12_5m;
end
end
always @(*) begin
case(lcd_id)
16'h4342 : lcd_pclk = clk_12_5m;
16'h7084 : lcd_pclk = clk_25m;
16'h7016 : lcd_pclk = clk;
16'h4384 : lcd_pclk = clk_25m;
16'h1018 : lcd_pclk = clk;
default : lcd_pclk = 1'b0;
endcase
end
endmodule

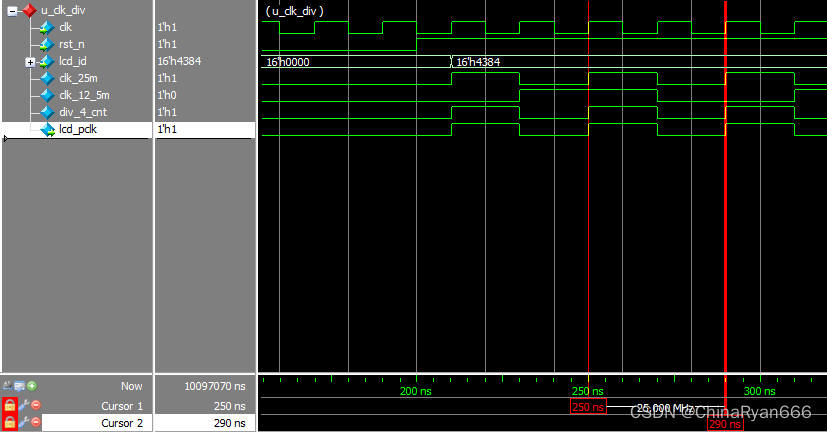

时钟分频模块波形：
根据输入的 ID 为 16’h4384 可知， lcd_pclk（像素时钟）为 25Mhz。从仿真波形图中可以看出 lcd_pclk 的频率，与我们绘制的波形图以及代码是一致的，时钟分频模块的波形是没有问题的。
3.4 LCD 驱动模块设计
LCD 驱动模块主要是作用是驱动 RGB-LCD 显示屏， 将输入模块的彩条图形像素点信息，按照前面介绍的 RGB-LCD 的 DE 时序扫描显示到 LCD 显示器上。 LCD 驱动模块框图如下图所示：

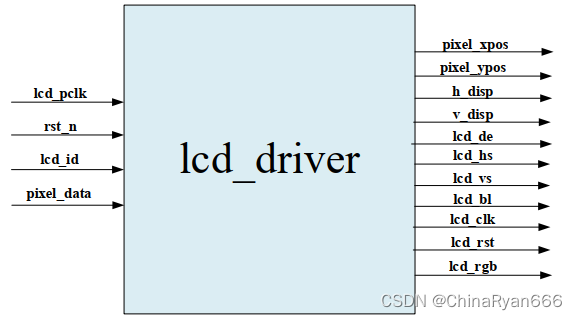

由 LCD 驱动模块框图，我们可以知道 RGB-LCD 包含 4 路输入以及 11 路输出信号。
输入信号中，时钟信号 lcd_clk，频率为 25MHz（由识别 ID 后的分频时钟所得） ，为 RGB-LCD 显示屏的工作时钟；复位信号 rst_n 为系统的复位信号输入，低电平有效； pixel_data 为彩条图像像素点色彩信息数据，由图像数据生成模块产生并传入，在 RGB-LCD 有效图像显示区域赋值给信号 RGB 图像色彩信息。
其中 lcd_hs 为 LCD 行同步信号， lcd_vs 为 LCD 场同步信号， lcd_bl 为 LCD 背光控制信号， lcd_rst 为 LCD 复位信号。因为 RGB LCD 采用 DE 模式时，行场同步信号需要拉高，所以可以直接赋值为 1。
同理 lcd_bl（LCD 背光信号）以及 lcd_rst（LCD 复位信号）我们这里也直接赋值为 1，不做过多的配置。
而 h_disp 和 v_disp 为 LCD 屏水平分辨率和 LCD 屏垂直分辨率，它的分辨率带下是根据识别的 LCD 屏幕来进行分辨率的赋值。本次波形图的设计均采用尺寸为 4.3 寸，分辨率为 800*480 的屏幕进行的设计。在绘制波形图之前，我们还是需要看一下 4384 屏幕的时序参数真值表。
3.4.1 绘制波形图
通过模块框图部分，我们对 LCD 时序控制模块的具体功能做了说明，对输入输出信号做了简单介绍，那么如何利用模块输入信号实现模块功能，输出我们想要得到的数据信号呢？在波形图绘制部分，我会通过绘制波形图，对各信号做详细讲解，带领您学习掌握模块功能的实现方法。

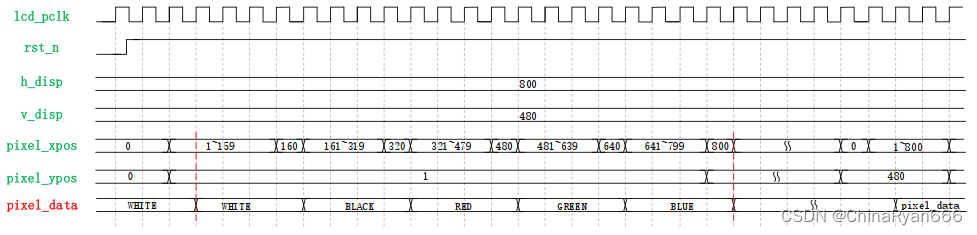

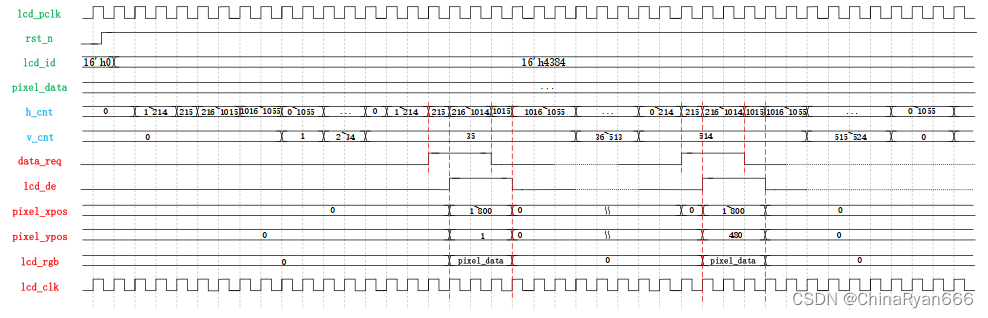

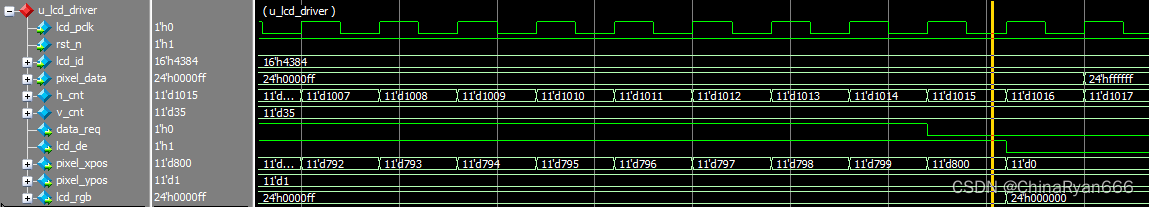

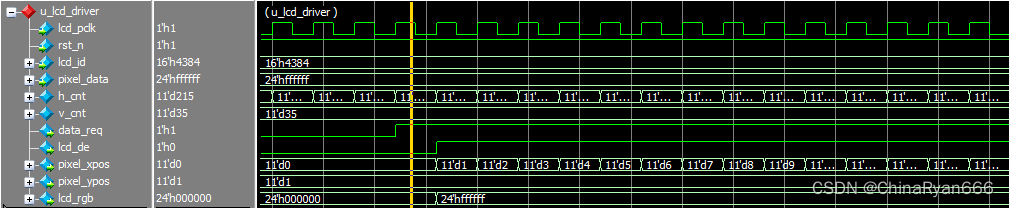

LCD 驱动模块波形图，如下图所示：
这是我们最终生成得 RGB-LCD 时序驱动模块波形图，下面我们结合 RGB-LCD 时序部分，讲解一下绘制波形图的具体思路。

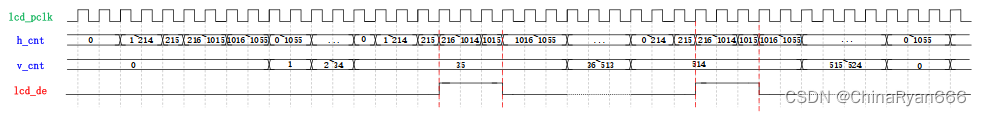

第一部分： 行计数器（h_cnt）、场计数器（v_cnt）以及 LCD 数据使能（lcd_de）信号波形的绘制。

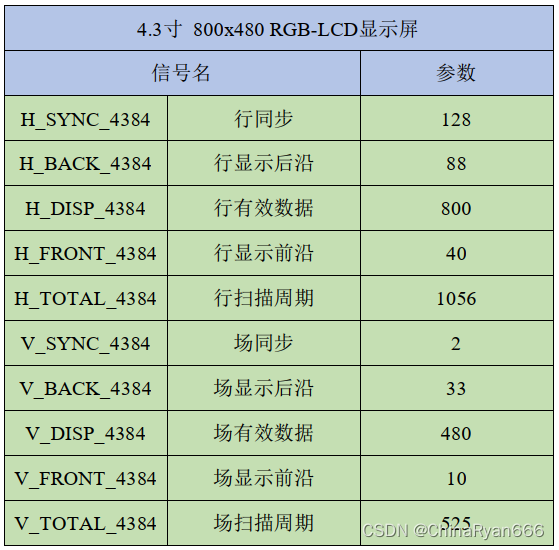

本次绘制的波形图是以 4.3 寸 RGB-LCD 显示屏为例，结合时序参数真值表（见上图）我们可以知道 h_sync（行同步信号）数值为 128， h_back（行后沿）为 88， h_disp 为 800（行有效数据）以及 h_total 为 1056（行扫描周期）；v_sync（场同步信号）数值为 2， v_back（场后沿）为 33， v_disp 为 480（场有效数据）以及 v_total 为 525（场扫描周期）。
lcd_de 使能的范围应该等于 h_disp 的数值，所以 lcd_de 拉高的条件应该为 h_cnt（行计数器）大于等于 h_sync+h_back（也就是 128+88），且 h_cnt（行计数器）小于 h_sync+h_back+h_disp(128+88+800) ；并且 v_cnt（场计数器）大于等于 v_sync+v_back(2+33) ，且 v_cnt（场计数器）小于 v_sync+v_back+v+disp(2+33+480) 。

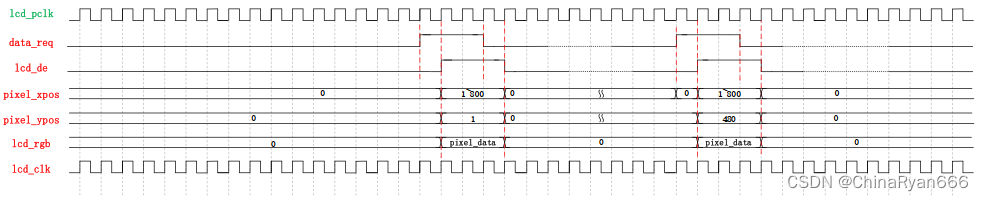

第二部分： 像素数据有效信号、像素时钟坐标以及数据请求信号标志位波形的绘制。
第二部分的波形图主要表达在 lcd_de 拉高的范围之内， lcd_rgb（像素数据）传输有效的像素数据。pixel_xpos 和 pixel_ypos 为当前像素点的横纵坐标值。另外需要说明一下 data_req（比 DE 信号提前一拍，当作数据请求信号使用） 为 LCD 驱动模块预留的接口，它的时序要求要比 lcd_de 提前一个时钟周期，这个会在我的后续博客中为大家做一个详细的介绍，本实验暂时用不上。
3.4.2 编写代码
根据 LCD 驱动模块绘制波形图部分的分析，我们可以编写驱动模块的代码，驱动模块代码如下：
module lcd_driver(
input lcd_pclk, //时钟
input rst_n, //复位，低电平有效
input [15:0] lcd_id, //LCD屏ID
input [23:0] pixel_data, //像素数据
output reg [10:0] pixel_xpos, //当前像素点横坐标
output reg [10:0] pixel_ypos, //当前像素点纵坐标
output reg [10:0] h_disp, //LCD屏水平分辨率
output reg [10:0] v_disp, //LCD屏垂直分辨率
output reg data_req, //数据请求信号
//RGB LCD接口
output reg lcd_de, //LCD 数据使能信号
output lcd_hs, //LCD 行同步信号
output lcd_vs, //LCD 场同步信号
output lcd_bl, //LCD 背光控制信号
output lcd_clk, //LCD 像素时钟
output lcd_rst, //LCD复位
output [23:0] lcd_rgb //LCD RGB888颜色数据
);
//parameter define
// 4.3' 480*272
parameter H_SYNC_4342 = 11'd41; //行同步
parameter H_BACK_4342 = 11'd2; //行显示后沿
parameter H_DISP_4342 = 11'd480; //行有效数据
parameter H_FRONT_4342 = 11'd2; //行显示前沿
parameter H_TOTAL_4342 = 11'd525; //行扫描周期
parameter V_SYNC_4342 = 11'd10; //场同步
parameter V_BACK_4342 = 11'd2; //场显示后沿
parameter V_DISP_4342 = 11'd272; //场有效数据
parameter V_FRONT_4342 = 11'd2; //场显示前沿
parameter V_TOTAL_4342 = 11'd286; //场扫描周期
// 7' 800*480
parameter H_SYNC_7084 = 11'd128; //行同步
parameter H_BACK_7084 = 11'd88; //行显示后沿
parameter H_DISP_7084 = 11'd800; //行有效数据
parameter H_FRONT_7084 = 11'd40; //行显示前沿
parameter H_TOTAL_7084 = 11'd1056; //行扫描周期
parameter V_SYNC_7084 = 11'd2; //场同步
parameter V_BACK_7084 = 11'd33; //场显示后沿
parameter V_DISP_7084 = 11'd480; //场有效数据
parameter V_FRONT_7084 = 11'd10; //场显示前沿
parameter V_TOTAL_7084 = 11'd525; //场扫描周期
// 7' 1024*600
parameter H_SYNC_7016 = 11'd20; //行同步
parameter H_BACK_7016 = 11'd140; //行显示后沿
parameter H_DISP_7016 = 11'd1024; //行有效数据
parameter H_FRONT_7016 = 11'd160; //行显示前沿
parameter H_TOTAL_7016 = 11'd1344; //行扫描周期
parameter V_SYNC_7016 = 11'd3; //场同步
parameter V_BACK_7016 = 11'd20; //场显示后沿
parameter V_DISP_7016 = 11'd600; //场有效数据
parameter V_FRONT_7016 = 11'd12; //场显示前沿
parameter V_TOTAL_7016 = 11'd635; //场扫描周期
// 10.1' 1280*800
parameter H_SYNC_1018 = 11'd10; //行同步
parameter H_BACK_1018 = 11'd80; //行显示后沿
parameter H_DISP_1018 = 11'd1280; //行有效数据
parameter H_FRONT_1018 = 11'd70; //行显示前沿
parameter H_TOTAL_1018 = 11'd1440; //行扫描周期
parameter V_SYNC_1018 = 11'd3; //场同步
parameter V_BACK_1018 = 11'd10; //场显示后沿
parameter V_DISP_1018 = 11'd800; //场有效数据
parameter V_FRONT_1018 = 11'd10; //场显示前沿
parameter V_TOTAL_1018 = 11'd823; //场扫描周期
// 4.3' 800*480
parameter H_SYNC_4384 = 11'd128; //行同步
parameter H_BACK_4384 = 11'd88; //行显示后沿
parameter H_DISP_4384 = 11'd800; //行有效数据
parameter H_FRONT_4384 = 11'd40; //行显示前沿
parameter H_TOTAL_4384 = 11'd1056; //行扫描周期
parameter V_SYNC_4384 = 11'd2; //场同步
parameter V_BACK_4384 = 11'd33; //场显示后沿
parameter V_DISP_4384 = 11'd480; //场有效数据
parameter V_FRONT_4384 = 11'd10; //场显示前沿
parameter V_TOTAL_4384 = 11'd525; //场扫描周期
//reg define
reg [10:0] h_sync ;
reg [10:0] h_back ;
reg [10:0] h_total;
reg [10:0] v_sync ;
reg [10:0] v_back ;
reg [10:0] v_total;
reg [10:0] h_cnt ;
reg [10:0] v_cnt ;
//*****************************************************
//** main code
//*****************************************************
//RGB LCD 采用DE模式时，行场同步信号需要拉高
assign lcd_hs = 1'b1; //LCD行同步信号
assign lcd_vs = 1'b1; //LCD场同步信号
assign lcd_bl = 1'b1; //LCD背光控制信号
assign lcd_clk = lcd_pclk; //LCD像素时钟
assign lcd_rst= 1'b1; //LCD复位
//RGB888数据输出
assign lcd_rgb = lcd_de ? pixel_data : 24'd0;
//像素点x坐标
always@ (posedge lcd_pclk or negedge rst_n) begin
if(!rst_n)
pixel_xpos <= 11'd0;
else if(data_req)
pixel_xpos <= h_cnt + 2'd2 - h_sync - h_back ;
else
pixel_xpos <= 11'd0;
end
//像素点y坐标
always@ (posedge lcd_pclk or negedge rst_n) begin
if(!rst_n)
pixel_ypos <= 11'd0;
else if(v_cnt >= (v_sync + v_back)&&v_cnt < (v_sync + v_back + v_disp))
pixel_ypos <= v_cnt + 1'b1 - (v_sync + v_back) ;
else
pixel_ypos <= 11'd0;
end
//行场时序参数
always @(*) begin
case(lcd_id)
16'h4342 : begin
h_sync = H_SYNC_4342;
h_back = H_BACK_4342;
h_disp = H_DISP_4342;
h_total = H_TOTAL_4342;
v_sync = V_SYNC_4342;
v_back = V_BACK_4342;
v_disp = V_DISP_4342;
v_total = V_TOTAL_4342;
end
16'h7084 : begin
h_sync = H_SYNC_7084;
h_back = H_BACK_7084;
h_disp = H_DISP_7084;
h_total = H_TOTAL_7084;
v_sync = V_SYNC_7084;
v_back = V_BACK_7084;
v_disp = V_DISP_7084;
v_total = V_TOTAL_7084;
end
16'h7016 : begin
h_sync = H_SYNC_7016;
h_back = H_BACK_7016;
h_disp = H_DISP_7016;
h_total = H_TOTAL_7016;
v_sync = V_SYNC_7016;
v_back = V_BACK_7016;
v_disp = V_DISP_7016;
v_total = V_TOTAL_7016;
end
16'h4384 : begin
h_sync = H_SYNC_4384;
h_back = H_BACK_4384;
h_disp = H_DISP_4384;
h_total = H_TOTAL_4384;
v_sync = V_SYNC_4384;
v_back = V_BACK_4384;
v_disp = V_DISP_4384;
v_total = V_TOTAL_4384;
end
16'h1018 : begin
h_sync = H_SYNC_1018;
h_back = H_BACK_1018;
h_disp = H_DISP_1018;
h_total = H_TOTAL_1018;
v_sync = V_SYNC_1018;
v_back = V_BACK_1018;
v_disp = V_DISP_1018;
v_total = V_TOTAL_1018;
end
default : begin
h_sync = H_SYNC_4342;
h_back = H_BACK_4342;
h_disp = H_DISP_4342;
h_total = H_TOTAL_4342;
v_sync = V_SYNC_4342;
v_back = V_BACK_4342;
v_disp = V_DISP_4342;
v_total = V_TOTAL_4342;
end
endcase
end
//数据使能信号
always@ (posedge lcd_pclk or negedge rst_n) begin
if(!rst_n)
lcd_de <= 1'b0;
else
lcd_de <= data_req;
end
//请求像素点颜色数据输入
always@ (posedge lcd_pclk or negedge rst_n) begin
if(!rst_n)
data_req<=1'b0;
else if((h_cnt >= h_sync + h_back - 2'd2) && (h_cnt < h_sync + h_back + h_disp - 2'd2)
&& (v_cnt >= v_sync + v_back) && (v_cnt < v_sync + v_back + v_disp))
data_req <= 1'b1;
else
data_req <= 1'b0;
end
//行计数器对像素时钟计数
always@ (posedge lcd_pclk or negedge rst_n) begin
if(!rst_n)
h_cnt <= 11'd0;
else begin
if(h_cnt == h_total - 1'b1)
h_cnt <= 11'd0;
else
h_cnt <= h_cnt + 1'b1;
end
end
//场计数器对行计数
always@ (posedge lcd_pclk or negedge rst_n) begin
if(!rst_n)
v_cnt <= 11'd0;
else begin
if(h_cnt == h_total - 1'b1) begin
if(v_cnt == v_total - 1'b1)
v_cnt <= 11'd0;
else
v_cnt <= v_cnt + 1'b1;
end
end
end
endmodule

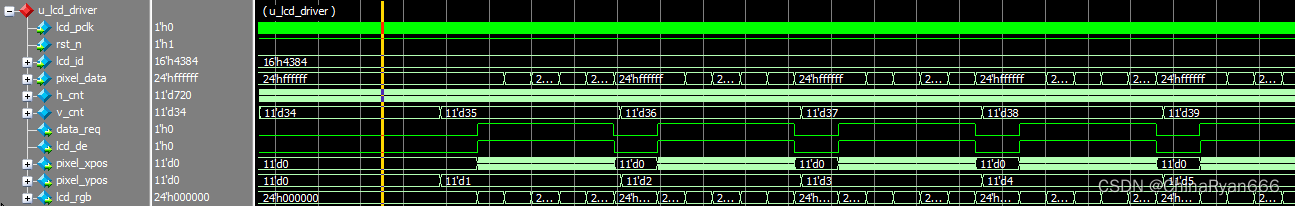

下图为 LCD 驱动模块部分波形：
根据我们绘制的波形图以及编写的代码，可以看出 lcd_de 在 v_cnt 为 35~ 514 且 h_cnt 为 215~ 1015 的计算器范围内有效，同时 data_req 比 lcd_de 提前一个时钟周期也是符合我们设计的需求。
3.5 LCD 显示模块设计
LCD 显示模块的作用是将 LCD 驱动模块传入的图像有效显示区域的横坐标参数（pixel_xpos） 等分成 5 等份的彩条图像数据并回传给 LCD 驱动模块。

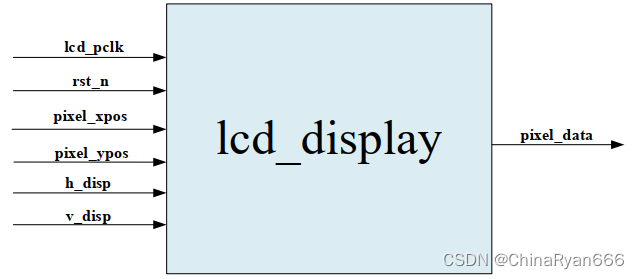

LCD 显示模块框图， 如下图所示：
3.5.1 绘制波形图
根据模块设计的分析，可知本模块是将输入的驱动模块的横坐标等分成 5 等份的彩条图像色彩信息，再输出到驱动模块。根据这一设计需求，我们可以绘制 LCD 显示模块的波形图，波形图如下所示：
根据输入像素点坐标 (pixel_xpos， pixel_ypos) ，在有效显示区域将 pixel_xpos 计数范围五等分，在不同的计数部分给 pixel_data 赋值对应的色彩信息，因为采用时序逻辑的赋值方式，所以 pixel_data 滞后 pixel_xpos 、pixel_ypos 信号一个时钟周期。
3.5.2 编写代码
绘制完波形图后，我们就可以根据波形图进行代码的编写， LCD 显示模块的代码如下：
module lcd_display(
input lcd_pclk, //时钟
input rst_n, //复位，低电平有效
input [10:0] pixel_xpos, //当前像素点横坐标
input [10:0] pixel_ypos, //当前像素点纵坐标
input [10:0] h_disp, //LCD屏水平分辨率
input [10:0] v_disp, //LCD屏垂直分辨率
output reg [23:0] pixel_data //像素数据
);
//parameter define
parameter WHITE = 24'hFFFFFF; //白色
parameter BLACK = 24'h000000; //黑色
parameter RED = 24'hFF0000; //红色
parameter GREEN = 24'h00FF00; //绿色
parameter BLUE = 24'h0000FF; //蓝色
//*****************************************************
//** main code
//*****************************************************
//根据当前像素点坐标指定当前像素点颜色数据，在屏幕上显示彩条
always @(posedge lcd_pclk or negedge rst_n) begin
if(!rst_n)
pixel_data <= BLACK;
else begin
if((pixel_xpos >= 11'd0) && (pixel_xpos < h_disp/5*1))
pixel_data <= WHITE;
else if((pixel_xpos >= h_disp/5*1) && (pixel_xpos < h_disp/5*2))
pixel_data <= BLACK;
else if((pixel_xpos >= h_disp/5*2) && (pixel_xpos < h_disp/5*3))
pixel_data <= RED;
else if((pixel_xpos >= h_disp/5*3) && (pixel_xpos < h_disp/5*4))
pixel_data <= GREEN;
else
pixel_data <= BLUE;
end
end
endmodule

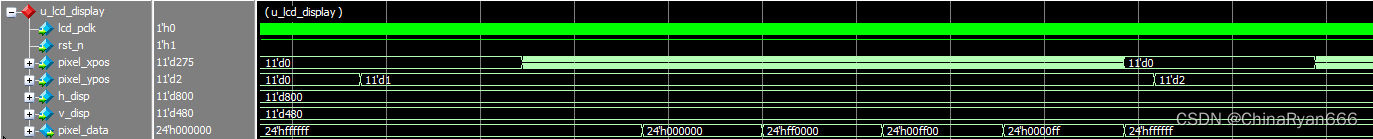

LCD 显示模块波形图：
根据绘制波形图以及编写的代码，可以看出 pixel_data 输出的数据与绘制的波形及代码是一致的。
3.6 顶层模块编写
3.6.1 代码编写
实验工程的各子功能模块均已讲解完毕，在本小节对顶层模块做一下介绍。 lcd_rgb_colorbar 顶层模块主要是对各个子功能模块的实例化，以及对应信号的连接。代码编写较为容易，无需波形图的绘制。
由于 lcd_rgb 是 24 位的双向引脚，所以这里对双向引脚的方向做一个切换。
当 lcd_de 信号为高电平时，此时输出的像素数据有效，将 lcd_rgb 的引脚方向切换成输出，并将 LCD 驱动模块输出的 lcd_rgb_o（像素数据）连接至 lcd_rgb 引脚；
当 lcd_de 信号为低电平时，此时输出的像素数据无效，将 lcd_rgb 的引脚方向切换成输入。代码中将高阻状态 “Z” 赋值给 lcd_rgb 的引脚，表示此时 lcd_rgb 的引脚电平由外围电路决定，此时可以读取 lcd_rgb 的引脚电平，从而获取到 LCD 屏的 ID。
顶层模块 lcd_rgb_colorbar 的代码如下：
module lcd_rgb_colorbar(
input sys_clk, //系统时钟
input sys_rst_n, //系统复位
//RGB LCD接口
output lcd_de, //LCD 数据使能信号
output lcd_hs, //LCD 行同步信号
output lcd_vs, //LCD 场同步信号
output lcd_bl, //LCD 背光控制信号
output lcd_clk, //LCD 像素时钟
output lcd_rst, //LCD 复位
inout [23:0] lcd_rgb //LCD RGB888颜色数据
);
//wire define
wire [15:0] lcd_id ; //LCD屏ID
wire lcd_pclk ; //LCD像素时钟
wire [10:0] pixel_xpos; //当前像素点横坐标
wire [10:0] pixel_ypos; //当前像素点纵坐标
wire [10:0] h_disp ; //LCD屏水平分辨率
wire [10:0] v_disp ; //LCD屏垂直分辨率
wire [23:0] pixel_data; //像素数据
wire [23:0] lcd_rgb_o ; //输出的像素数据
wire [23:0] lcd_rgb_i ; //输入的像素数据
//*****************************************************
//** main code
//*****************************************************
//像素数据方向切换
assign lcd_rgb = lcd_de ? lcd_rgb_o : {24{1'bz}};
assign lcd_rgb_i = lcd_rgb;
//读LCD ID模块
rd_id u_rd_id(
.clk (sys_clk ),
.rst_n (sys_rst_n),
.lcd_rgb (lcd_rgb_i),
.lcd_id (lcd_id )
);
//时钟分频模块
clk_div u_clk_div(
.clk (sys_clk ),
.rst_n (sys_rst_n),
.lcd_id (lcd_id ),
.lcd_pclk (lcd_pclk )
);
//LCD显示模块
lcd_display u_lcd_display(
.lcd_pclk (lcd_pclk ),
.rst_n (sys_rst_n ),
.pixel_xpos (pixel_xpos),
.pixel_ypos (pixel_ypos),
.h_disp (h_disp ),
.v_disp (v_disp ),
.pixel_data (pixel_data)
);
//LCD驱动模块
lcd_driver u_lcd_driver(
.lcd_pclk (lcd_pclk ),
.rst_n (sys_rst_n ),
.lcd_id (lcd_id ),
.pixel_data (pixel_data),
.pixel_xpos (pixel_xpos),
.pixel_ypos (pixel_ypos),
.h_disp (h_disp ),
.v_disp (v_disp ),
.data_req ( ),
.lcd_de (lcd_de ),
.lcd_hs (lcd_hs ),
.lcd_vs (lcd_vs ),
.lcd_bl (lcd_bl ),
.lcd_clk (lcd_clk ),
.lcd_rst (lcd_rst ),
.lcd_rgb (lcd_rgb_o )
);
endmodule
4 仿真验证
4.1 编写 TestBench
顶层模块参考代码介绍完毕，开始对顶层模块进行仿真，对顶层模块的仿真就是对实验工程的整体仿真。
在顶层模块中我们已经重点强调过 lcd_rgb 是 24 位的双向引脚了，如果对该引脚还有疑问可以再仔细阅读一下前面的介绍。
当 lcd_de 信号为低电平时， 此时进入读取 lcd_rgb 的引脚电平，本次仿真的 RGB-LCD 屏为 4.3 寸 800*480 的显示屏。根据硬件设计部分内容以及读 ID 模块设计中，我们可以知道 4384 的屏幕 ID 为 3’b001，也就是 24’h80。所以只需要在 lcd_de 为低电平时，给 lcd_rgb 赋值为 24’h80 就完成了输入端口读 ID 的激励了。RGB-LCD 彩条 TB 模块代码编写如下：
`timescale 1ns / 1ns
module tb_lcd_rgb_colorbar();
//reg define
reg sys_clk;
reg sys_rst_n;
//wire define
wire lcd_de ;
wire lcd_hs ;
wire lcd_vs ;
wire lcd_bl ;
wire lcd_clk;
wire [23:0] lcd_rgb;
always #10 sys_clk = ~sys_clk;
assign lcd_rgb = lcd_de ? {24{1'bz}} : 24'h80;
initial begin
sys_clk = 1'b0;
sys_rst_n = 1'b0;
#200
sys_rst_n = 1'b1;
end
lcd_rgb_colorbar u_lcd_rgb_colorbar(
.sys_clk (sys_clk ),
.sys_rst_n (sys_rst_n),
.lcd_de (lcd_de ),
.lcd_hs (lcd_hs ),
.lcd_vs (lcd_vs ),
.lcd_bl (lcd_bl ),
.lcd_clk (lcd_clk),
.lcd_rgb (lcd_rgb)
);
endmodule
4.2 代码仿真

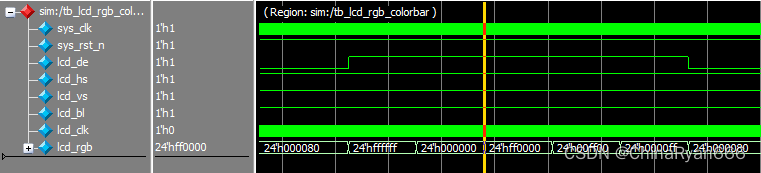

接下来打开 Modelsim 软件对代码进行仿真，仿真的波形如下图所示：
从波形图中可以看出， lcd_rgb 在 lcd_de 拉高的范围内，将 RGB888 颜色分为五种颜色，分别是白（24’hffffff）、黑（24’h000000）、红（24’hff0000）、绿（24’h00ff00）和蓝（24’h0000ff）。与我们设计的代码是一致的，而具体模块的波形图，我们也结合前面的各个子功能模块进行了验证分析。至此本章节 RGB LCD 彩条实验的设计已经完成，接下来就进入下载验证部分了。
5 下载验证
5.1 引脚约束

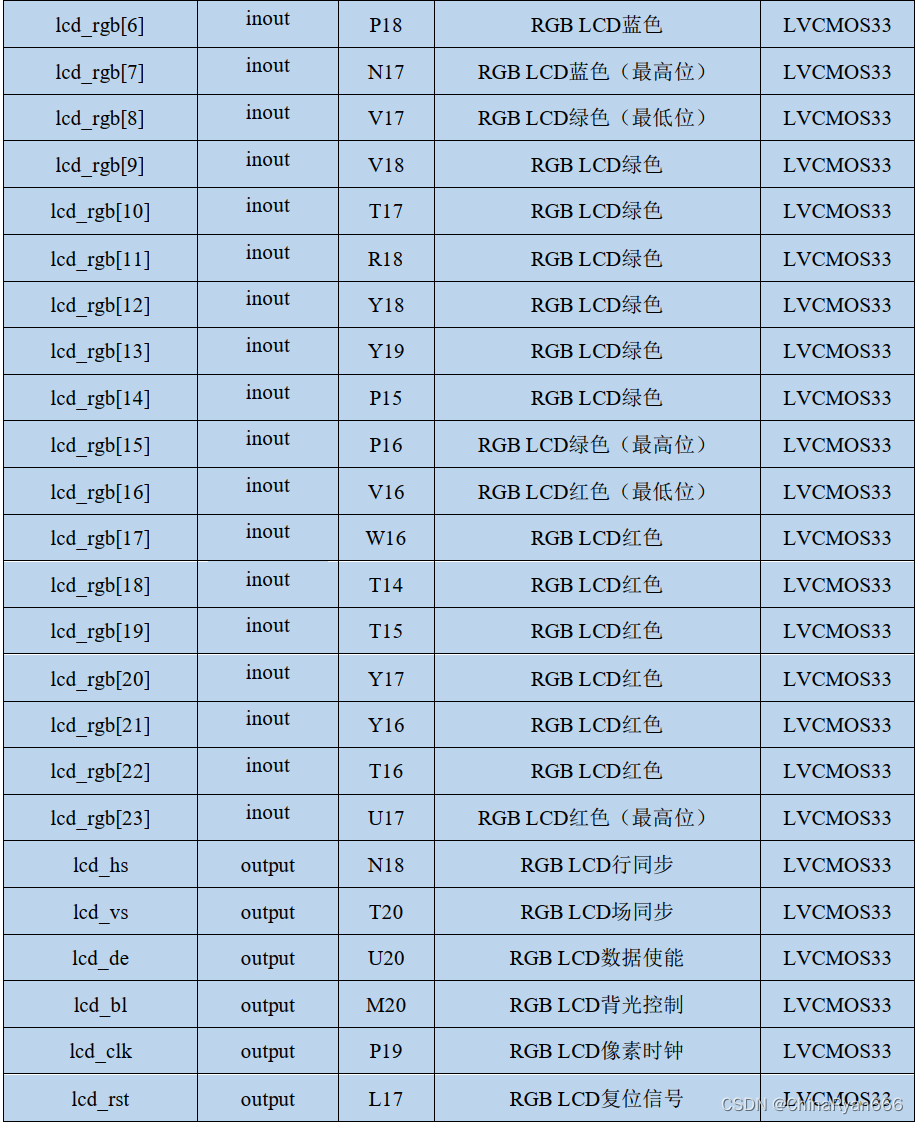

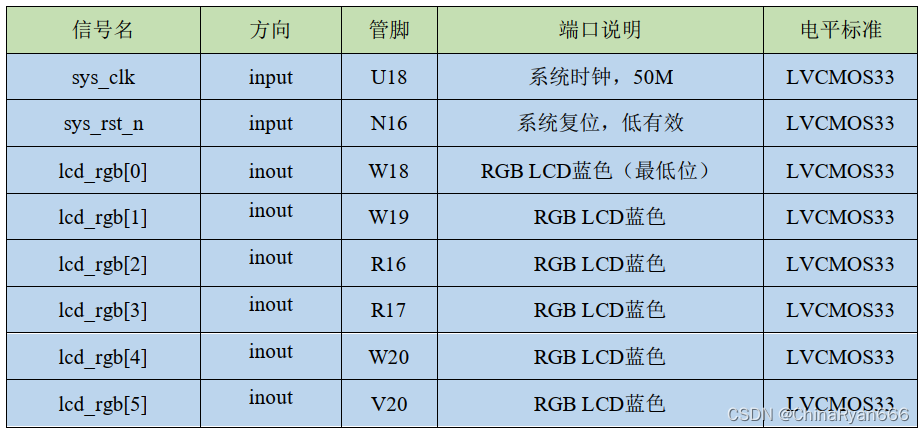

本实验中，各端口信号的管脚分配（根据自己的开发板原理图为准）如下图所示：
5.2 上板验证

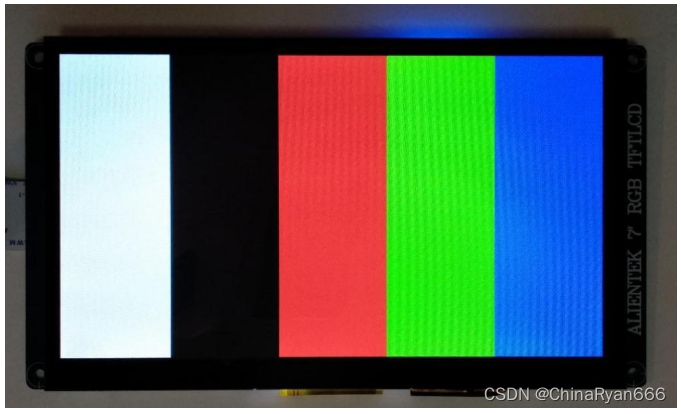

将显示屏与开发板连接，并连接下载器，将程序下载进开发板，验证 RGB TFT-LCD 彩条显示功能。下载完成后观察 RGB LCD 模块显示的图案如下图所示， 说明 RGB TFT-LCD 彩条显示程序下载验证成功！
6 总结
到这里，本博客关于 RGB-LCD 的讲解就完毕，通过实验，相信读者对于 RGB-LCD 显示的基本知识和概念，以及 FPGA 与 RGB-LCD 显示屏之间数据通信流程已经了解，对于 RGB-LCD 时序，务必要认真理解并掌握，此博客也是我们入门 FPGA 图像处理的第一篇博客，希望对您有所帮助，有兴趣的朋友可以进一步联系我交流。
微博：沂舟Ryan (@沂舟Ryan 的个人主页 - 微博 )
GitHub：ChinaRyan666
微信公众号：沂舟无限进步
如果对您有帮助的话请点赞支持下吧！
认识到有差距但不要低下头去，是你走出迷茫的第一步。
523
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
