激光速度浓度测试仪Labasys：精准测量工业多相流

在工业生产的复杂体系里，多相流流量是核心检测和控制参数。特别是多相流中某一相的实时流量，精准把控工业流程对工业过程监控起着举足轻重的作用。要精准获取多相流流量，各相的速度与浓度则是不可或缺的重要过程参量。

在颗粒速度测量领域，近年来涌现出了多种技术手段。包括激光多普勒测速技术、高速影像分析法、光纤颗粒速度探头测量法、碰撞动量法、等速采样法等。然而这些传统方法大多存在局限，有些对使用环境的温度、湿度、电磁干扰等要求极为苛刻，又或者设备结构复杂、维护成本高昂，难以在实际工业环境中广泛应用。

其中，光纤探头法在复杂的工业应用场景中可展现出显著优势。

• 基于激光反射原理，通过深入分析光反射信号，能同时获取颗粒的速度和浓度，实现对工艺过程的原位测量，无需中断生产流程。
• 光纤探头对温度和压力等环境因素不敏感，极大降低了环境波动对测量结果的影响。
• 只需对探头进行针对性改进，就能轻松适应高温高压等极端测量环境。
• 该方法设备简单，操作便捷，对流场的干扰微乎其微，不会对生产过程造成额外扰动。

由瑞士的MSE Meili公司研发，基于光纤探头法的激光速度浓度测试仪 Labasys，是工业多相流测量领域的引领者。Labasys 测试设备利用流场内的颗粒、液滴或气泡对激光的反射特性来工作。当这些离散相反射激光后，设备收集反射的激光信号。反射光的强度与浓度紧密相关，反射光越强，意味着浓度越高。

通过前期细致的标定工作，建立起颗粒浓度与反射信号强弱之间精确的对应关系，在实际测量时，只需将测得的信号与标定数据对比，就能迅速且准确地获得颗粒的浓度信息。

同时，反射光信号的波动蕴含着颗粒群的丰富信息，通过对相邻两个或三个探头采集到的信号进行相关性分析，再结合探头之间的精确位置关系，就能精准计算出颗粒的运动速度。

Labasys 速度浓度测量设备专为工艺装置中的在线监测量身定制，在多个关键方面独具特色，确保能在复杂恶劣的工业装置中安全、稳定地运行。

• 可同时在线测量浓度和1 - 2维速度，浓度测量范围广泛，稀相流可达 0.0001 - 1%，密相流为 0.1 - 60%；速度测量范围是 0.05 - 200m/s，取样频率上，速度最高可达 5000Hz，浓度最高为 100kHz 。
• 引入该设备无需停产，具有高稳定性，能充分满足高质量的工业需求。
• 其配备的有效清洁单元，可防止镜头污染，始终保障测量精度。
• 探头不包含电子器件，能够承受高达 1000℃的高温，承受压力可达 65bar 甚至更高。
• ​设备采用模块化设计，可根据不同任务灵活调整配置。

此外，设备还通过了 CE 和 Ex 认证，品质有保障，并且可根据客户的特殊需求进行高度定制。

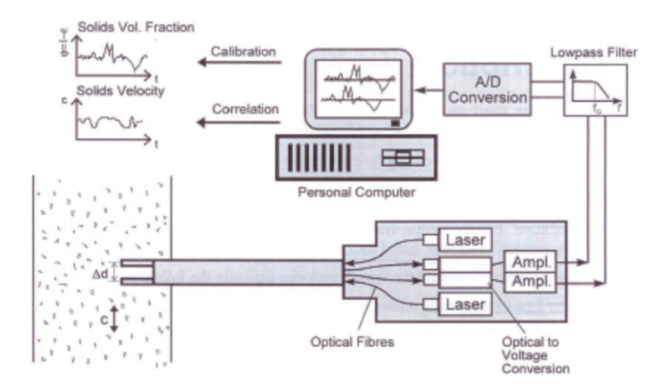

Labasys 激光速度浓度测试仪主要由以下部分构成：激光发射装置、接收装置及光纤、光电二极管及放大器、PC及数据处理软件 LabaSoft。

Labasys 测试设备拥有多种型号，如 Labasys 100，Labasys Control EX，Labasys Control EX BF 等，不同型号能够满足不同环境下的测试需求，无论是高温高压环境，还是对测量精度和功能有特殊要求的场景，都能找到合适的型号。

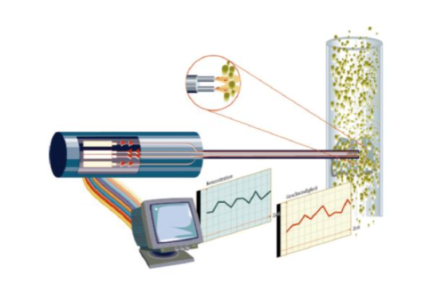

labasys测量系统示意图

应用案例

自 1995 年以来，Labasys 测试设备经过不断的优化完善，在能源、化工、食品、制药、安全等众多领域得到了广泛应用，其测量的准确性、稳定性与安全性赢得了客户的高度认可。

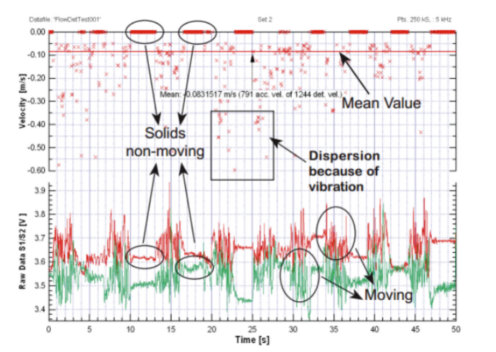

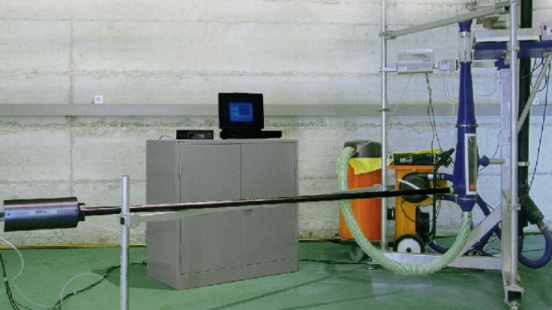

• ​化学链燃烧工艺，Labasys 100 Flex 系统测量化学链燃烧工艺中的钙盐颗粒的速度。

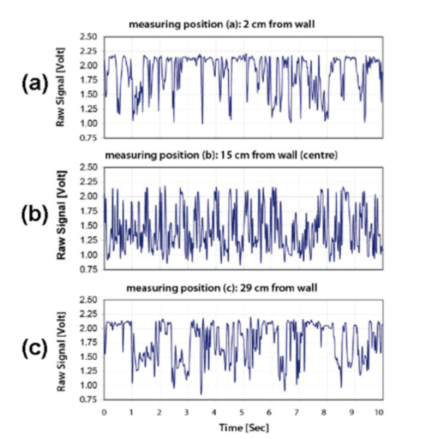

• 流化催化裂化工艺（FCC），Labasys 100检测提升管内颗粒，实时观察提升管内颗粒浓度随时间的变化。

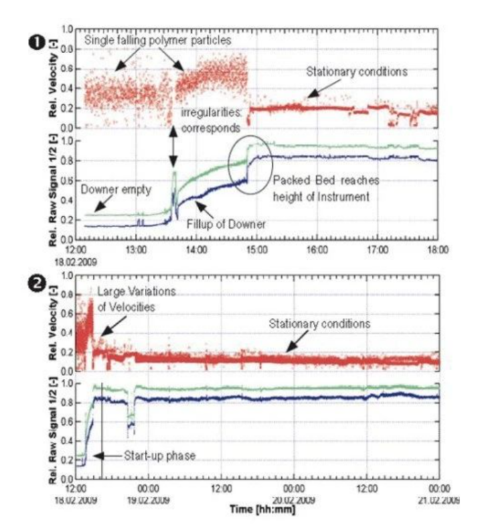

• Spherizone 聚丙烯工艺，在 42bar 压力和 100℃高温环境中，利用 Labasys Control Ex BF 系统进行监测，并将获得的速度和浓度数据传递到控制系统。
