SOLIDWORKS曲面操作：巧用替代剪裁，提升建模效率

SOLIDWORKS 提供多种建模方式，如实体拉伸、旋转、扫描和放样。曲面建模方法类似，可以由点及线，由线到面，从面到体。灵活运用SOLIDWORKS曲面建模，能够拓宽工程师的设计思路，完成复杂模型设计。

通常情况下，工程师会利用已有的曲面特征组合，通过剪裁和拼接来生成实体模型或新的曲面特征。

然而，在单次操作中，需要判断所有片面的取舍，有些细碎的曲面特征不易查找或点选，可通过反选或调整显示状态筛选。此外，软件还提供了更便捷的选择——替代剪裁，下面我们介绍具体操作步骤。

曲面剪裁-需判断大量曲面特征

创建方式

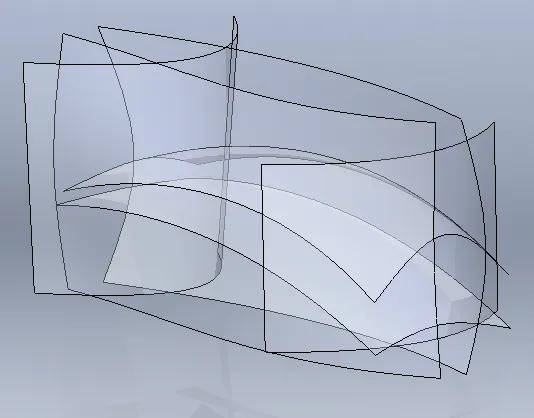

1、创建曲面特征，放置相交的曲面特征供后续组合拼接用。

曲面特征

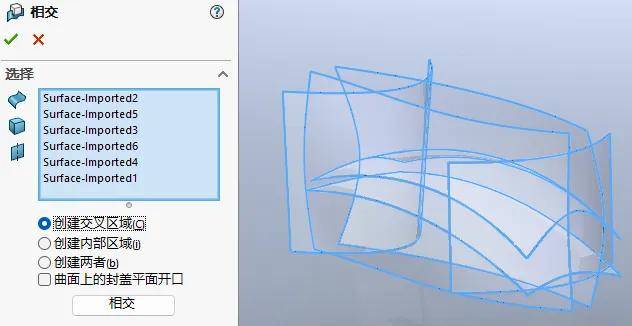

2、点击顶部菜单栏—特征—相交-框选所有曲面特征—选择创建交叉区域—点击相交按钮。

相交命令

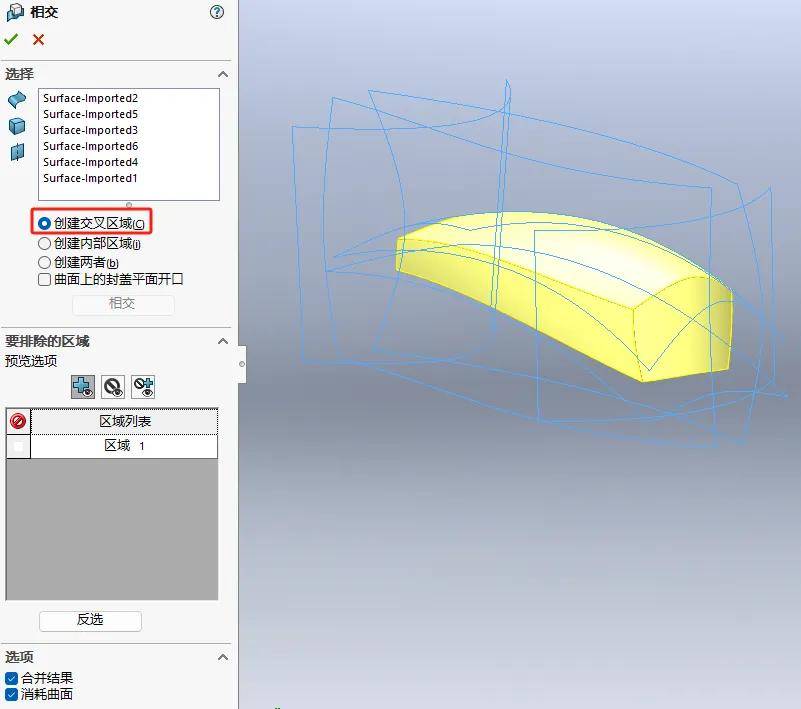

3、二级界面选择创建交叉区域，交叉后形成一个封闭的区域，遇到其他形式的曲面位置组合，可能会形成多个交叉空间，可根据实际需求点选排除区域。

下方勾选合并结果，直接将封闭曲面创建实体。勾选消耗曲面，将消除曲面特征。

相交参数

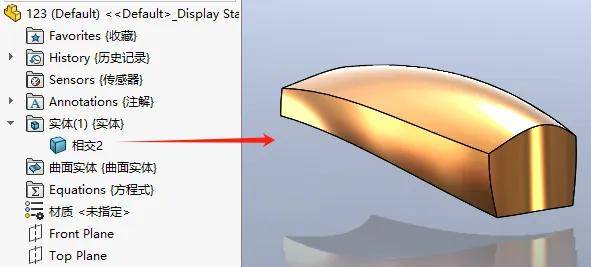

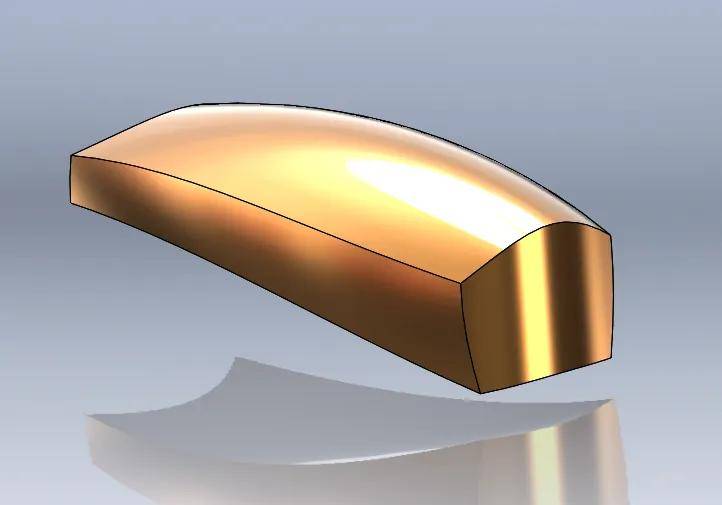

4、完成相交命令后设计树的实体文件夹会出现相交的实体，曲面实体文件夹无内容。

实体文件夹

相交命令在SOLIDWORKS中可以应用于实体与实体之间、实体与曲面之间，以及曲面与曲面之间。通过特征之间的相交，我们可以快速、直观的分割特征，精准提取出所需的模型范围。

这种方法不仅减少了设计步骤，缩短了设计时间，还提升了整体的设计效率。更重要的是，它不会影响后续对模型的修改思路或参数变更的灵活性。合理利用曲面建模，让软件发挥最大的价值！
