交换机堆叠常见问题及故障排查案例，收好！

你们好，我的网工朋友。

交换机堆叠是一种重要的功能，它可以将多台支持堆叠特性的交换机通过堆叠线缆连接在一起，从逻辑上虚拟成一台交换设备，作为一个整体参与数据转发。

交换机堆叠可以提高网络的接口密度和转发容量，实现网络容量的扩展。

但是操作过程中难免遇到堆叠不成功的时候，这应该如何处理？

今天咱就来说说堆叠无法建立的定位流程以及堆叠典型故障案例，以后遇到类似情况可以自查一下属于哪种故障。

今日文章阅读福利：《华三路由及交换机常用配置命令》

私信我，发送暗号“华三命令”，即可获取这份精心收集整理的华三的路由及交换机配置常用命令，帮助你在配置时能快速帮助寻找。

01 堆叠无法建立定位流程

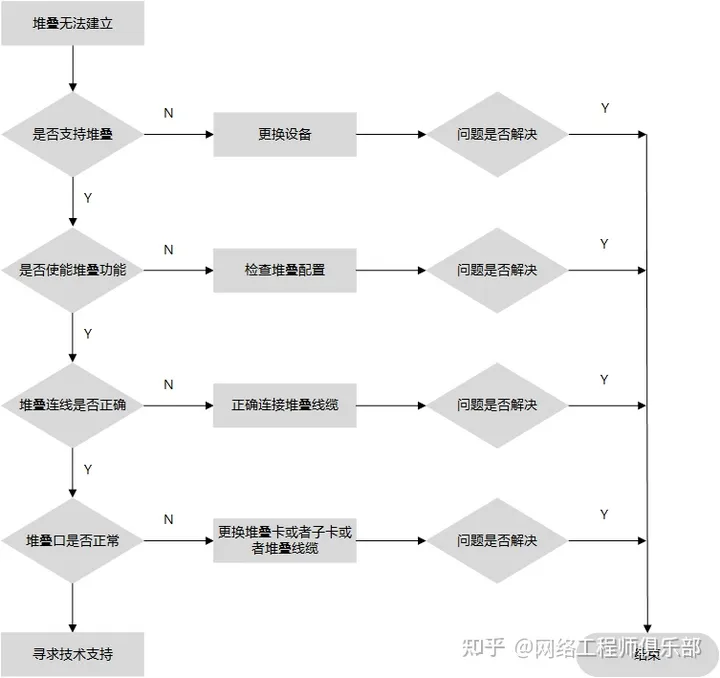

堆叠无法建立的原因主要包括配置问题、链路问题等。堆叠建立失败时，基本的定位思路如下图所示：

图1-1 堆叠无法建立定位思路示意图

01 检查设备是否支持堆叠

（1）确认成员设备是否支持堆叠。

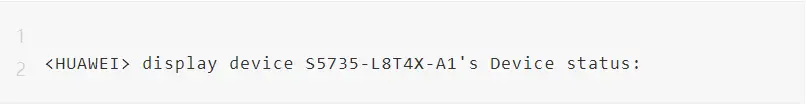

a、执行命令display device查看设备型号

b、确认成员设备是否支持堆叠。

c、如果不支持，请更换设备。

（2）确认成员设备之间是否支持组建堆叠。

a、确认成员设备之间是否支持组建堆叠。

b、如果不支持，需要更换设备。

02 检查设备是否使能堆叠功能

缺省情况下，设备的堆叠功能是使能的。若不能执行命令display stack，则说明堆叠没有使能。

此时，需要在诊断视图下执行命令stack enable使能堆叠功能。

<HUAWEI> system-view[HUAWEI] diagnose[HUAWEI-diagnose] stack enableWarning: All the configurations related to the slot ID will be lost after the stack function is enabled.                            Warning: The device will be reboot. Continue? [Y/N]:y

03 检查堆叠连线是否正确

堆叠系统有两种链接方式：通过堆叠卡组建堆叠和通过业务口普通线缆组建堆叠。

（1）通过堆叠卡组建堆叠

堆叠卡堆叠的连接拓扑包括链形连接和环形连接，如图1-2和图1-3所示。堆叠线缆连接时一台交换机的STACK 1端口只能与另一台交换机的STACK 2端口相连接。

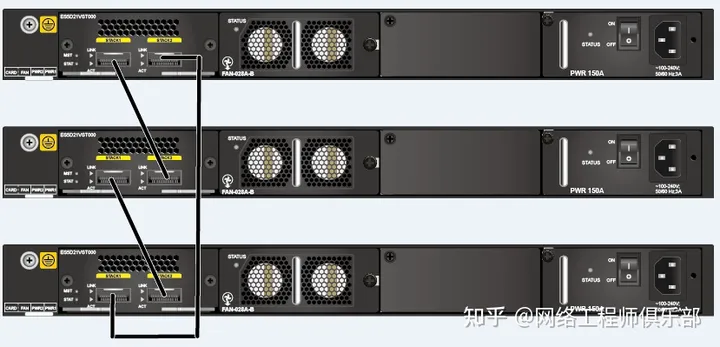

图1-2 链形连接示意图

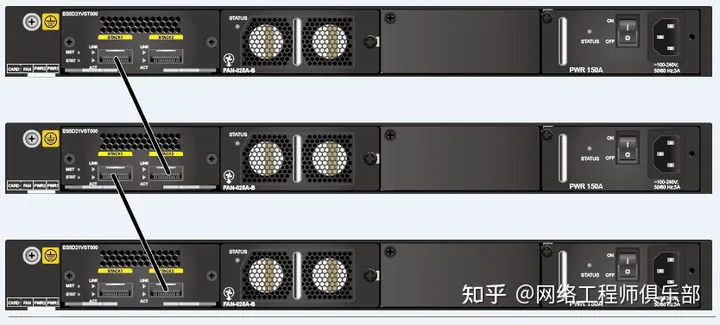

图1-3 环形连接示意图

（2）通过业务口普通线缆组建堆叠

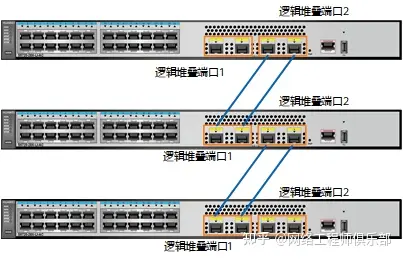

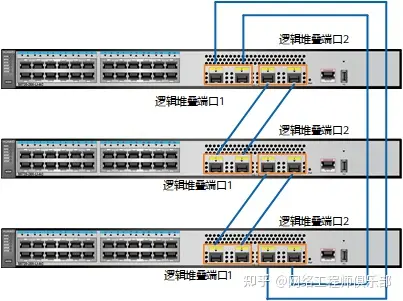

业务口堆叠的连接拓扑包括链形连接和环形连接，线缆连接方式如图1-4和图1-5所示。

图1-4 业务口堆叠环形连接示意图

图1-5 业务口堆叠链形连接示意图

堆叠成员设备之间，本端设备的逻辑堆叠端口stack-port n/1必须与对端设备的逻辑堆叠端口stack-port m/2相连。

• 一个逻辑堆叠端口可以绑定多个物理成员端口，用来提高堆叠的可靠性和堆叠带宽；只要其中一条物理链路保持连接堆叠就不会分裂，但堆叠带宽会相应降低。
• 如果两端设备对应的逻辑堆叠端口（本端的stack-port n/1与对端的stack-port m/2）内包含多个物理成员端口，对物理成员端口的连接无对应端口号的要求。

请根据前期的规划和配置，检查堆叠连线是否与规划、配置的一致，是否符合。

04 检查堆叠口是否正常

执行命令display stack port查看堆叠端口的配置信息。（业务口堆叠）

<HUAWEI> display stack port briefPHY     :Physical state                                 Protocol:Stack link protocol state               *down   :administratively down                   (r)     :Runts trigger error down                   (c)     :CRC trigger error down                     (l)     :Link-flapping trigger error down       (m)     :Media mismatch trigger error down Stack Port               PHY   Protocol InUti  OutUti    InErrors   OutErrors                      -------------------------------------------------------------------------------stack-port0/1            up     up        0.00%  0.00%     0          0  XGigabitEthernet0/0/1  up     up        0.00%  0.00%     0          0  XGigabitEthernet0/0/2  up     up        0.00%  0.00%     0          0stack-port0/2            up     up        0.00%  0.00%     0          0  XGigabitEthernet0/0/3  up     up        0.00%  0.00%     0          0  XGigabitEthernet0/0/4  up     up        0.00%  0.00%     0          0

“PHY”字段表示端口的物理状态。正常情况下，该字段显示是“up”的；

“Protocol”字段表示端口的协议状态。正常情况下，该字段显示是“up”的。若该字段显示是down的，则表示堆叠口没有收到堆叠链路报文。

02 堆叠典型故障案例

01 堆叠设备配置问题

1.堆叠未使能。

根据连接介质的不同堆叠方式可以分为：堆叠卡堆叠和业务口堆叠。若堆叠未使能，请参考如下方法分别进行处理。

（1）对于堆叠卡堆叠的设备，需要先插入堆叠卡，再在诊断试图下执行stack enable命令即可使能堆叠。

（2）对于业务口堆叠的设备，缺省情况下，堆叠功能已使能。如果发现堆叠相关命令无法下发，需要在诊断视图下执行命令stack enable使能堆叠功能。

2.堆叠系统的保留VLAN被占用。

堆叠系统的保留VLAN用于堆叠协议报文的交互，若堆叠时堆叠系统的保留VLAN被占用会导致堆叠无法建立。

缺省情况下，堆叠系统使用VLAN 4093作为堆叠系统的保留VLAN。

可以在任意视图下执行命令行display stack查看“Stack reserved VLAN”字段确认堆叠系统的当前保留VLAN。

如果用户需要使用VLAN 4093来部署业务，可以通过stack reserved-vlan命令来修改堆叠系统的保留VLAN，新指定堆叠系统的保留VLAN必须是没有部署于其他业务的。

3.堆叠口配置问题。

使用堆叠卡堆叠的设备无需进行相关的配置即可组建堆叠。但业务口需要进行堆叠相关的配置才能组建堆叠。

可通过命令查看当前是否有堆叠口配置。

对于V200R002及之前版本，执行命令display stack-port membership查询堆叠接口的信息。

<HUAWEI> display stack-port membership stack-port0/1 has 0 ports  ---------------------------------------------   stack-port0/2 has 0 ports                           ---------------------------------------------

对于V200R003及之后版本，执行命令display stack port查看堆叠端口的配置信息。

<HUAWEI> display stack port                    Info: The stack port configuration does not exist.

若未进行配置，则需要按照如下步骤进行配置。@网络工程师俱乐部

对于V200R002及之前版本

<HUAWEI> system-view[HUAWEI] stack port interface gigabitethernet 0/0/1 enable  //使能物理接口为堆叠口Warning: This operation will clear all configurations on these interfaces, continue? [Y/N]:yInfo: This operation may take a few seconds. Please wait for a moment...[HUAWEI] interface stack-port 0/1[HUAWEI-stack-port0/1] port member-group interface gigabitethernet 0/0/1  //将物理接口加入逻辑堆叠口1

对于V200R003及之后版本

<HUAWEI> system-view[HUAWEI] interface stack-port 0/1[HUAWEI-stack-port0/1] port interface gigabitethernet 0/0/1 enable  //将物理接口加入逻辑堆叠口1

02 堆叠连线问题

设备的逻辑堆叠端口的连线规则是逻辑端口1中的成员端口只能与逻辑端口2中的成员端口相连，否则会触发告警“FSP_1.3.6.1.4.1.2011.5.25.183.1.22.9 hwStackLogicStackPortLinkErr”。

执行命令display stack port查看逻辑堆叠端口中对应的成员端口。

按照逻辑堆叠端口连线规则把逻辑端口1中的成员端口和对端设备逻辑端口2中的成员端口相连，把逻辑端口2中的成员端口和对端设备逻辑端口1中的成员端口相连。
