你们好，我的网工朋友。

Ping是我们网络工程师排除设备访问故障的常见方法，它使用Internet控制消息协议ICMP确定以下内容：

远程设备是否处于可访问状态。

访问远程设备时是否丢失报文。

本端与远程设备之间通信的往返延迟。

但是也常常听网工朋友在群里抱怨:咋又不通呢?

所以今天有空就总结了一下网络Ping不通的一些常见故障和处理方法，希望能帮到你。

今日文章阅读福利：《 H3C经典Ping命令详解 》

连ping都没用好，更别说用别的命令了，你说是吧？

还不熟的朋友，看看这份命令详解，深入学习。私信我，发送暗号“ping”，领取这份详解资料。

01 Ping命令格式

Ping命令的参数非常的丰富，用户可以依据检测目的、网络类型、当前网络状况等因素选择不同的参数。

ping [ ip ] [ -a source-ip-address | -c count | -d | { -f | ignore-mtu } | -h ttl-value | -nexthop nexthop-ip-address | -i interface-type interface-number | -m time | -n | -name | -p pattern | -q | -r | { -s packetsize | -range [ min min-size | max max-size | step step-size ] * } | -system-time | -t timeout | -tos tos-value | -v | -vpn-instance vpn-instance-name ] * host [ ip-forwarding ]

02 Ping不通介绍

01 故障分析

Ping不通是指Ping报文在网络中传输，由于各种原因（如链路故障、ARP学习失败等）而接收不到所有Ping应答报文的现象。

如果您需要了解Ping的原理

图1 Ping不通故障组网图

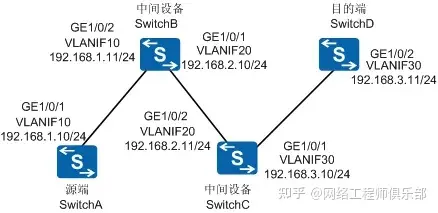

如图1所示，以一个Ping不通的尝试示例，介绍Ping不通故障的定位思路。

02 现象描述

SwitchA Ping不通SwitchD。

表1 Ping命令输出信息描述

项目	描述
项目	查看所有接口的概要信息

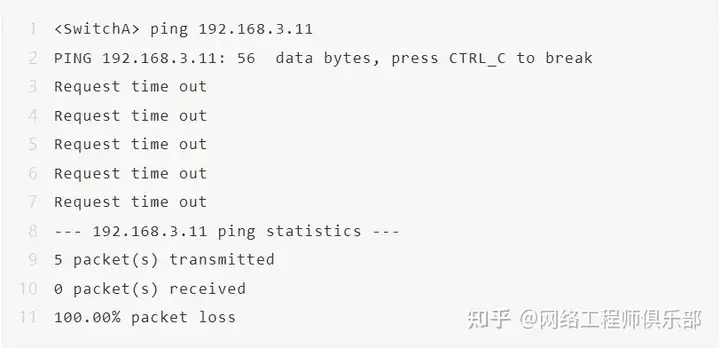

PING 192.168.3.11	对IP地址为192.168.3.11的目的主机进行Ping测试，检测目的主机是否可达。
56 data bytes	发送的Echo Request报文的长度
press CTRL_C to break	在执行命令的过程中，执行Ctrl+C可终止Ping操作
Request time out	如果超时时间内没有收到响应报文，则显示“Request time out”。
192.168.3.11 ping statistics	对目的主机进行Ping测试的统计结果，包括以下内容：1、packet(s) transmitted：2、发送的ICMP Echo Request报文数目。packet(s) received 3、接收到的ICMP Echo Reply报文数目。% packet loss：未响应报文数占发送报文总数的百分比。4、round-trip min/avg/max：响应时间的最小值、平均值、最大值，单位为毫秒（ms）。Ping失败的时候不会打印该信息。

03 故障定位

如图1所示，Ping操作涉及三个角色：

——源端：Ping报文发起端SwitchA

——中间设备：SwitchB和SwitchC

——目的端：Ping报文接收端SwitchD

当在源端SwitchA上直接Ping IP地址192.168.3.11不通时，直接判定故障出现的原因比较困难。

此时可以缩小故障范围，在SwitchA上分别Ping SwitchB、SwitchC、SwitchD，然后在SwitchB上分别Ping SwitchC、SwitchD，依此类推，最后可以判断出哪一段网络出现故障。

以下述两种情况为例，介绍Ping不通的故障定位方法。

04 情况一

假设故障发生在SwitchA和SwitchB之间，即SwitchA Ping SwitchB的IP地址192.168.1.11不通，定位流程如图2所示（其他直连网段Ping不通的故障处理方法类似），详细的定位方法请参见Ping不通故障定位指导。

05 情况二

假设SwitchA Ping SwitchB的IP地址192.168.1.11能通，SwitchB Ping SwitchC的IP地址192.168.2.21能通，但是SwitchA Ping SwitchC的IP地址192.168.2.21不通。@ 网络工程师俱乐部

这种情况需要在SwitchA、SwitchB和SwicthC上做ICMP报文的流量统计，进而判断流量是在哪丢弃的，关于流量统计的方法，请参见ICMP报文流量统计。

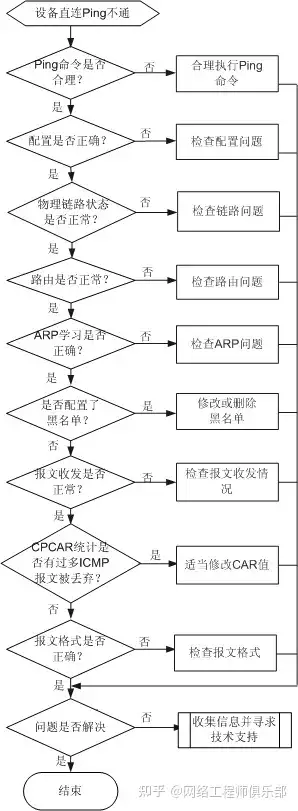

图2 直连Ping不通流程图

03 Ping不通故障定位指导

01 检查Ping命令是否合理

在SwitchA上检查是否执行了 ping –f 192.168.1.11 命令。

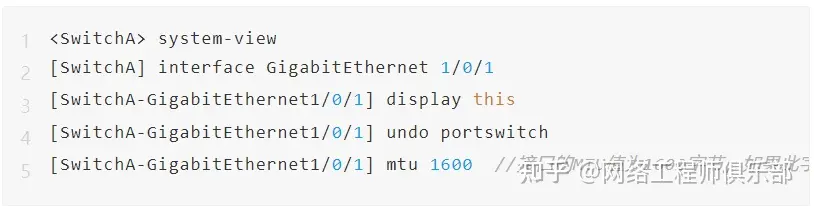

如果执行了此操作，则ICMP报文发送的过程中不支持分片，此时需要检查链路上出接口的MTU值。

如果MTU值小于ICMP报文长度，由于ICMP报文的发送过程中不支持分片，如果ICMP报文的大小超过链路的MTU值，ICMP报文将会被丢弃，所以会导致Ping不通。

此时可以通过不使用-f参数或者增大链路MTU值的方式使ICMP报文不被丢弃。

02 检查配置是否正确

若PC直连交换机，确保PC与所属VLAN配置的VLANIF IP地址为同一网段。

若交换机与其他网络设备直连，确保两端设备接口类型、VLAN配置一致，两端VLANIF IP地址为同一网段。以SwitchA为例，查看方法如下：

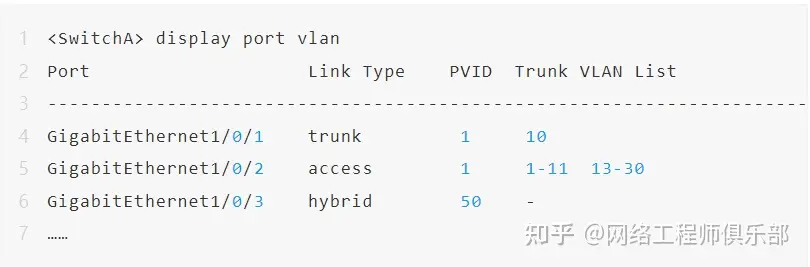

执行命令 display port vlan 查看GE1/0/1接口的接口类型和VLAN配置。

其中Link Type代表的是接口链路类型，Trunk VLAN List代表的是接口动态加入和静态配置允许通过的VLAN ID。

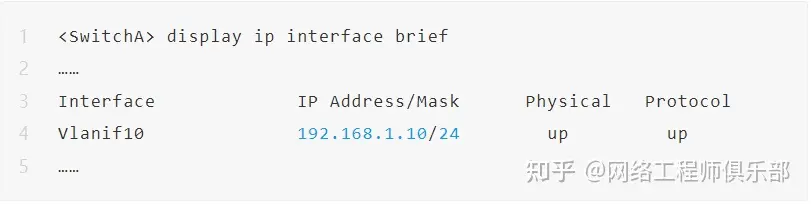

执行命令 display ip interface brief 查看VLANIF10接口下的IP地址配置。其中IP Address/Mask代表的是接口的IP地址和掩码。

03 检查物理链路状态是否正常

1、检查物理链路连接

查看设备接口指示灯状态，如果是常灭，说明无连接。此时需要更换接口或者网线再进行尝试。

查看光纤或网线连接的接口和网络要求的部署是否一致。

如果不一致，需要重新对接口进行部署。

光纤所带的光模块波长参数需要一致，光模块建议使用华为认证光模块。

如果是通过Eth-Trunk接口连接，执行命令 display eth-trunk trunk-id 检查两端设备上Eth-Trunk中加入的物理成员接口数量是否一致，如果不一致，需要进行Eth-Trunk的重新配置。

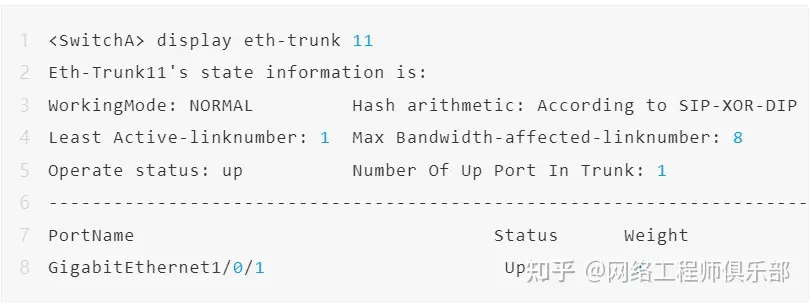

如果是手工模式Eth-Trunk，回显如下，其中PortName代表的是加入Eth-Trunk的接口。

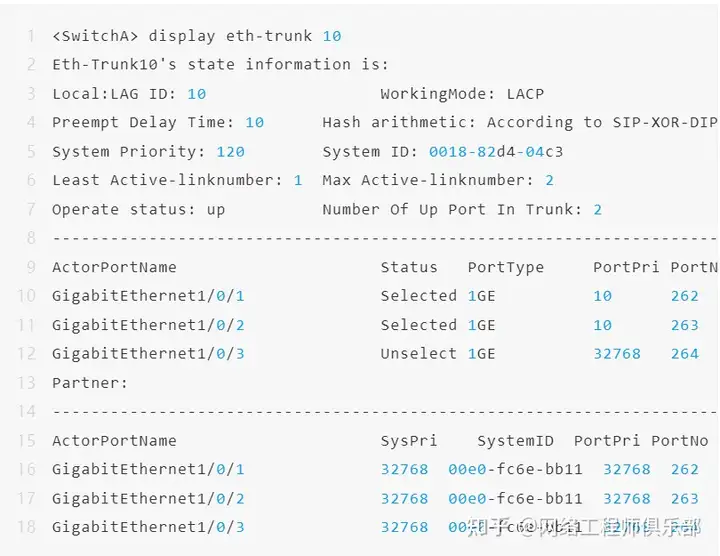

如果是LACP模式Eth-Trunk，回显如下，其中ActorPortName代表的是加入Eth-Trunk的接口。

2、检查对应的VLANIF接口是否Up

VLANIF接口UP是能Ping通的前提。

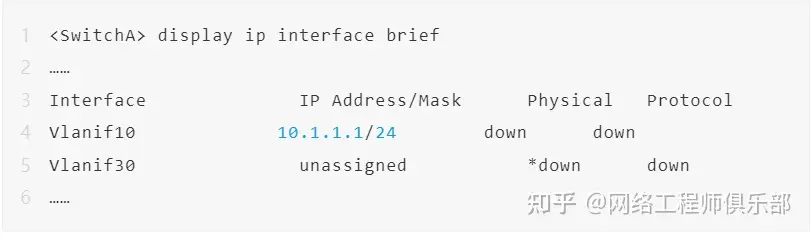

执行命令display ip interface brief查看VLANIF接口的状态，如果VLANIF接口Down，说明该VLAN下没有成员接口Up。

执行命令display interface brief 查看接口状态，保证接口Up。如果接口为Down状态，请首先排除接口Down的故障。

3、如果VLANIF和物理接口均为UP状态，检查设备上是否运行了STP、RRPP或Smart Link等二层协议，确认Ping业务经过的物理接口是否被阻塞。

如果接口被阻塞，需要修改相关的配置。

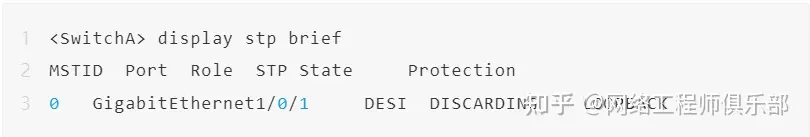

1）执行命令 display stp brief 命令，查看STP状态，回显信息中STP State为FORWARDING表示转发状态，为DISCARDING表示阻塞状态。

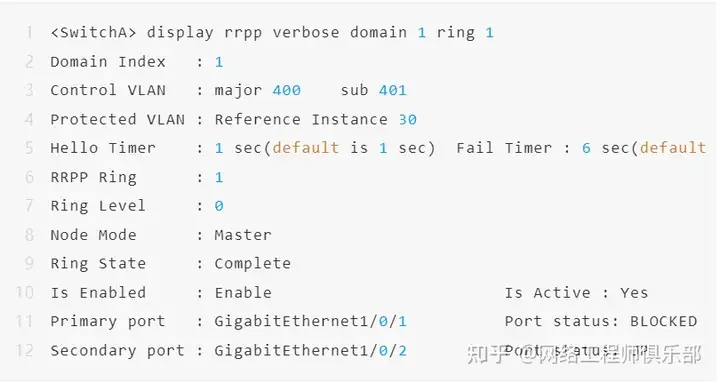

2）执行命令 display rrpp verbose [ domain domain-id [ ring ring-id ] ]，查看RRPP配置的详细信息，回显信息中Port status为UP表示转发状态，为BLOCKED表示阻塞状态

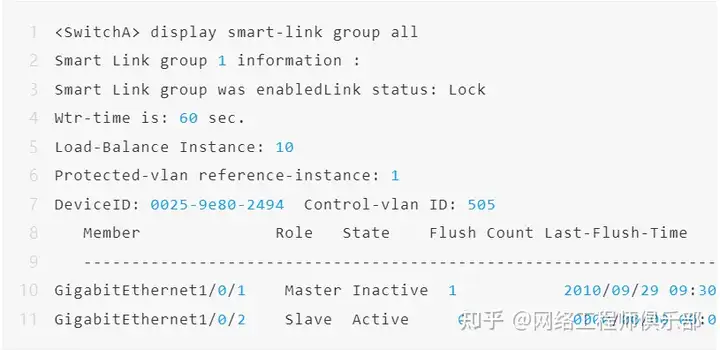

3）执行命令 display smart-link group all ，查看Smart Link组的状态信息，回显信息中State为Active表示转发状态，为Inactive表示阻塞状态。

04 检查路由是否正常

1、检查是否有直连路由

如果和交换机连接的是终端设备，检查终端设备上是否配置了正确的网关地址。

如果和交换机连接的是交换机或路由设备，检查设备上是否有正确的回程路由。

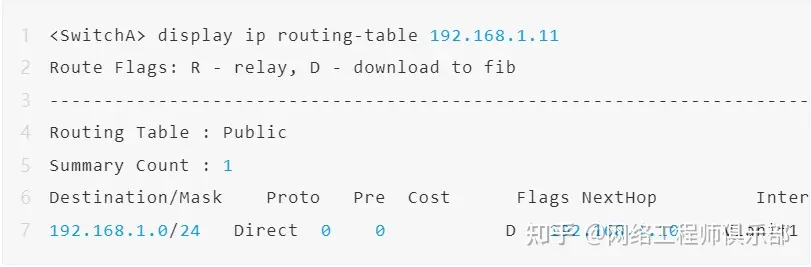

在源端执行命令display ip routing-table ip-address 检查有无到对端的路由。

如有路由则显示如下信息，回显字段中Proto为Direct表示为直连路由。

由于遵循最长匹配原则，同一路由前缀，当非直连路由掩码长度大于直连路由时，将导致报文无法从直连接口转发。

若检查目的IP匹配的路由为非直连路由，需排查路由故障。

如果没有路由，则输入上述命令后无任何信息显示，需要检查路由协议配置是否正确。

2、检查是否配置了策略路由

例如：SwitchB在GE1/0/2接口调用策略路由，将SwitchA上送的源IP地址为192.168.1.10的报文重定向到下一跳192.168.2.11。

可以通过下述步骤查看策略路由配置并做相应配置的修改。

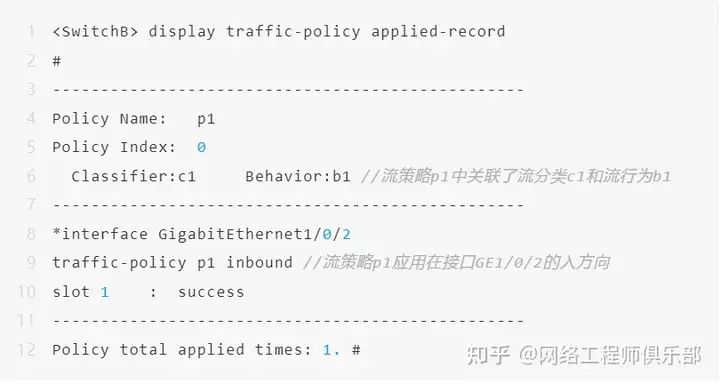

a、执行display traffic-policy applied-record命令，查看流策略的应用记录。

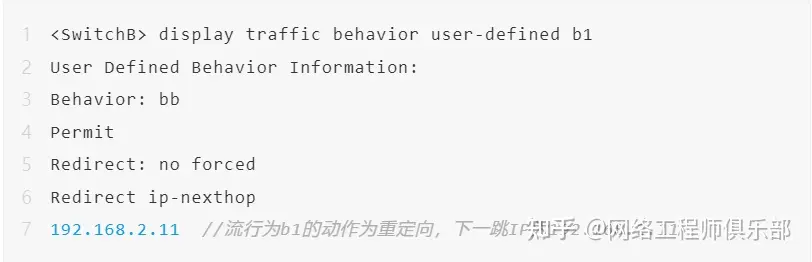

b、执行display traffic behavior user-defined behavior-name命令，查看已配置的流行为信息。

c、执行display traffic classifier user-defined classifier-name命令，查看策略中流分类关联的ACL编号。

<SwitchB> display traffic classifier user-defined c1User Defined Classifier Information: Classifier: c1Precedence: 15Operator: ANDRule(s) : if-match acl 3000 //流分类c1关联的ACL为acl 3000

d、执行display acl acl-number命令，查看ACL具体内容。

<SwitchB> display acl 3000
Advanced ACL 3000, 1 rule
Acl's step is 5
rule 5 permit ip source 192.168.1.10 0 //acl 3000中匹配了源地址为192.168.1.10的所有IP

3、修改流策略，保证SwitchA与SwitchB之间的流量正常转发。

配置思路：新建ACL，匹配SwitchA到SwitchB的流量，这部分流量不做重定向。

配置顺序：配置流分类时，先创建不做重定向的流分类，再配置用于重定向的流分类。网络工程师俱乐部

配置流策略时，先绑定不做重定向的流分类和流行为，再绑定用于重定向的流分类和流行为。

<SwitchB> system-view[SwitchB] acl 3001 //新建ACL[SwitchB-acl-adv-3001] rule permit ip source 192.168.1.10 0 destination 192.168.1.11 0.0.0.255 //匹配SwitchA到SwitchB的IP报文（不做重定向的流量）[SwitchB-acl-adv-3001] quit[SwitchB] traffic behavior b2 //新建流行为[SwitchB-behavior-b2] permit //动作为允许（正常转发，不做重定向动作）[SwitchB-behavior-b2] quit//由于之前的策略已经调用在接口，所以需要先在接口下取消策略调用，再到流策略中解除绑定的流分类，在全局删除流分类后再按顺序配置。[SwitchB] interface GigabitEthernet1/0/1[SwitchB-GigabitEthernet1/0/1] undo traffic-policy inbound //进入接口下取消策略调用[SwitchB-GigabitEthernet1/0/1] quit[SwitchB] traffic policy p1[SwitchB-trafficpolicy-p1] undo classifier c1 //解除策略下绑定的流分类[SwitchB-trafficpolicy-p1] quit[SwitchB] undo traffic classifier c1 //全局下取消之前创建的流分类[SwitchB] traffic classifier c2 //先创建不做重定向的流分类c2[SwitchB-classifier-c2] if-match acl 3001 //在c2中匹配acl 3001[SwitchB-classifier-c2] quit[SwitchB] traffic classifier c1 //再创建用于重定向的流分类c1[SwitchB-classifier-c1] if-match acl 3000 //在c1中匹配acl 3000[SwitchB-classifier-c1] quit[SwitchB] traffic policy p1 //进入流策略，先绑定不做重定向的流分类和流行为，再绑定需要重定向的流分类和流行为[SwitchB-trafficpolicy-p1] classifier c2 behavior b2[SwitchB-trafficpolicy-p1] classifier c1 behavior b1[SwitchB-trafficpolicy-p1] quit[SwitchB] interface GigabitEthernet1/0/1 //进入接口下调用流策略[SwitchB-GigabitEthernet1/0/1] traffic-policy p1 inbound[SwitchB-GigabitEthernet1/0/1] quit

05 检查ARP学习是否正确

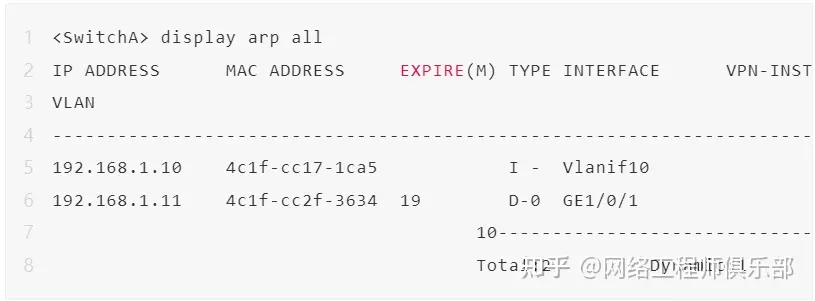

执行display arp all命令，检查直连地址的ARP是否学习正常。

下述回显信息中，如果MAC ADDRESS显示的是MAC地址，则代表ARP学习正确；

如果显示的是Incomplete，表示当前表项为临时ARP表项，尚未学习到ARP，出现MAC地址后，代表ARP学习完成。

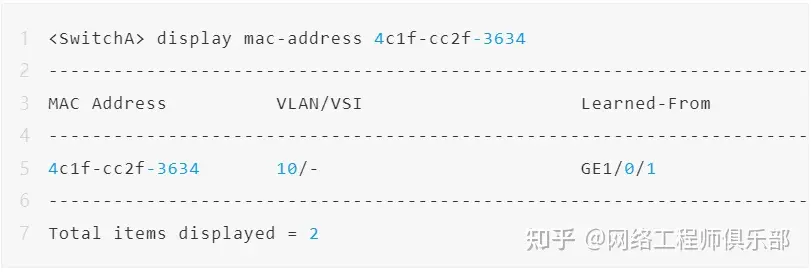

如果ARP学习正确，通过display mac-address interface-type interface-number命令查看MAC表项，确认MAC地址的出接口和ARP的物理出接口是否一致。

若不一致，排查是否存在环路或MAC冲突。

如果ARP学习失败，有以下几种可能性，请参照表1进行排查ARP学习失败的原因（SwitchA向SwitchB发送ARP请求报文）。

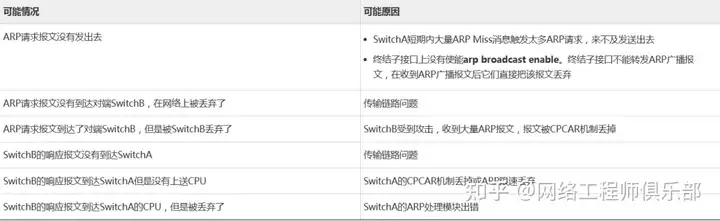

表1 ARP学习失败可能的原因

06 检查是否配置黑名单

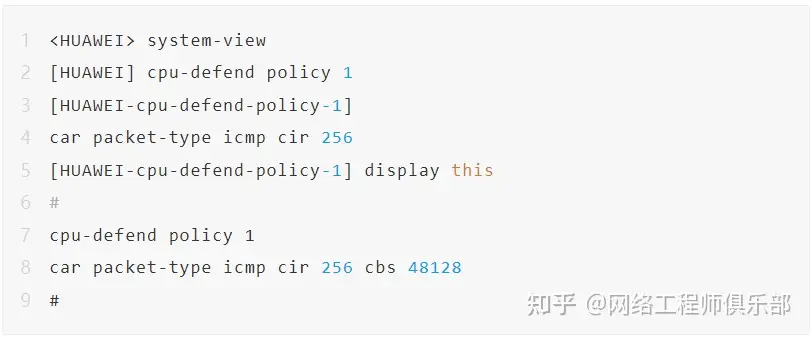

配置cpu-defend黑名单后，设备将直接丢弃黑名单用户上送的报文

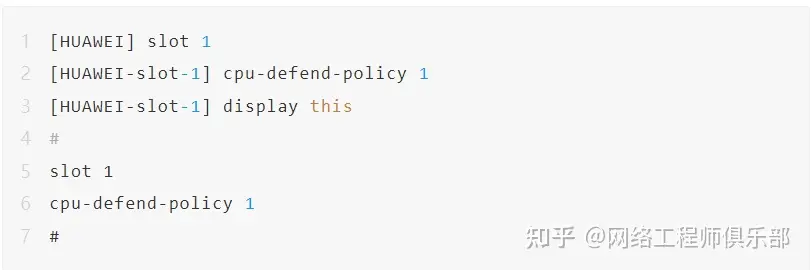

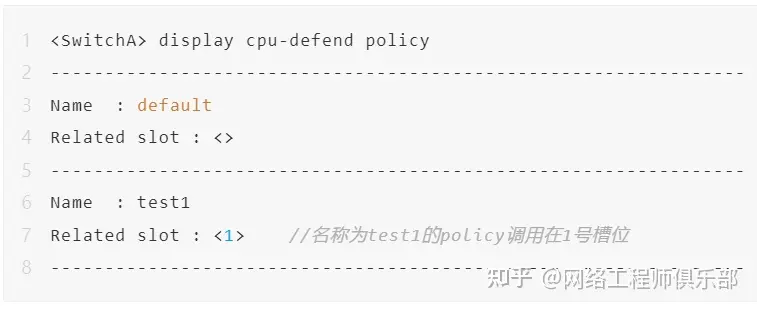

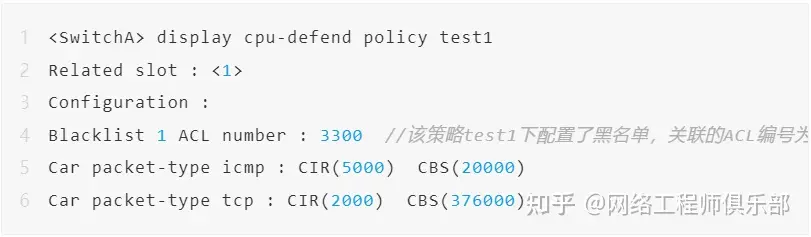

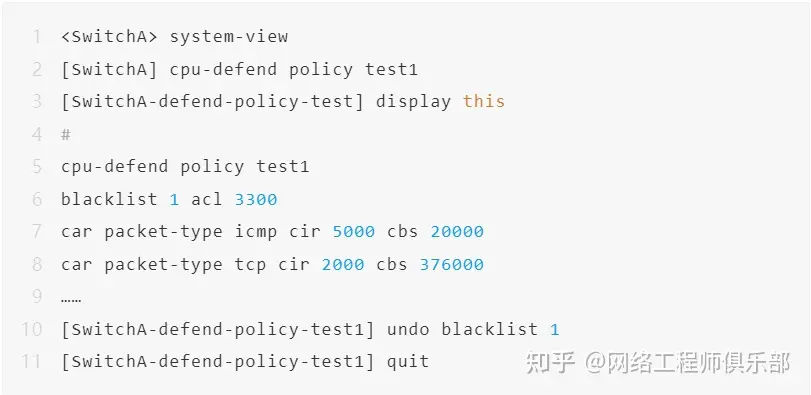

通过display cpu-defend policy查看调用在全局或特定槽位的策略名，然后通过display cpu-defend policy policy-name查看策略中是否配置黑名单（Blacklist），再通过display acl acl-number查看黑名单调用的ACL具体内容

黑名单中应用的ACL，无论其rule配置为permit还是deny，命中该ACL的报文均会被丢弃。

如果策略中配置了黑名单，且黑名单中包含对端IP，请尝试删除黑名单或修改黑名单关联的ACL，保证报文可以被正常处理。

例如：取消防攻击策略test1下的黑名单配置。

如果策略中没有配置黑名单，或者黑名单中不包含对端IP，进行下一步排查。

07 检查报文收发是否正常

如果通过以上步骤排查配置、链路、ARP表项和路由表项均正常，但是仍然Ping不通，接下来检查ICMP报文收发是否正常。

1.ICMP统计查询

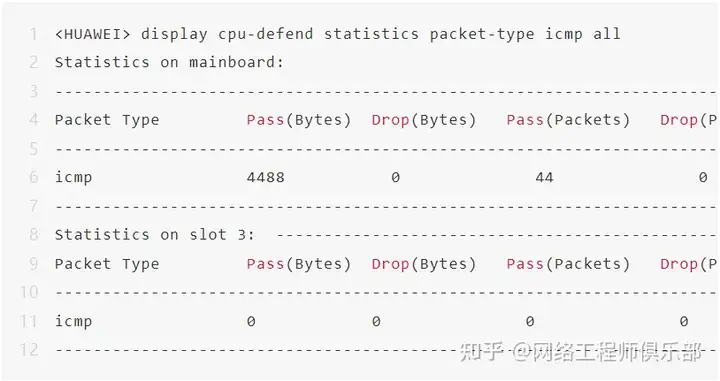

进行Ping操作时，通过命令display icmp statistics查看ICMP报文的收发情况，ICMP Echo Request和ICMP Echo Reply报文收发是否一致，是否存在checksum错误统计计数。

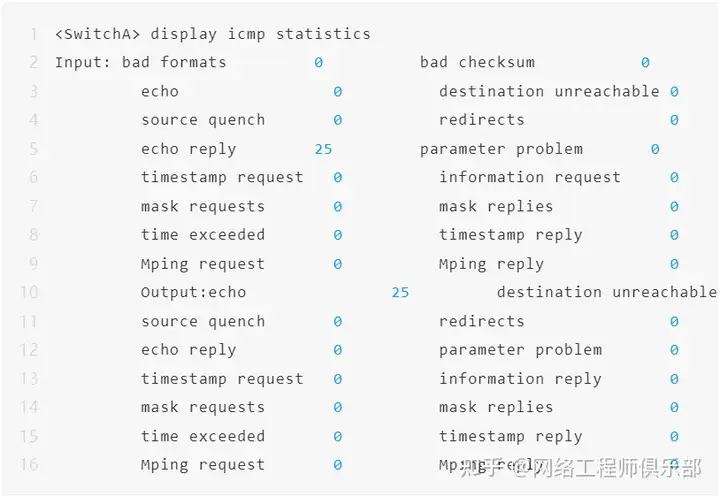

SwitchA Ping SwitchB，以SwitchA的回显为例，Output方向的echo字段代表的是请求报文数目，Input方向的echo reply代表的是应答报文数目，bad checksum代表的是校验错误的报文数目。

在SwitchA上执行Ping操作的前后查看bad checksum计数是否一直增长，如果一直增长，需要检查对端设备SwitchB的协议栈软件回应ICMP报文的格式是否正确。

如果echo和echo reply数目一致，但是仍然Ping不通，接下来需要进行ICMP报文流量统计进而判断报文的收发情况。

如果echo和echo reply数目不一致：

如果SwitchA发出的echo报文数目少于Ping发送的报文数目，说明报文在SwitchA上被丢弃。

如果SwitchA发出的echo报文数目多于SwitchB接收到的echo报文的数目，说明报文在传输链路上被丢弃。

如果SwitchA发出的echo报文数目等于SwitchB接收到的echo报文的数目，但是离开SwitchB的echo reply报文数目少于进入SwitchB的echo报文的数目，说明报文在SwitchB上被丢弃。

如果报文在链路上被丢弃，请更换链路再进行Ping测试；

如果报文在终端或其他厂商设备被丢弃，请排查终端或者其他厂商设备；

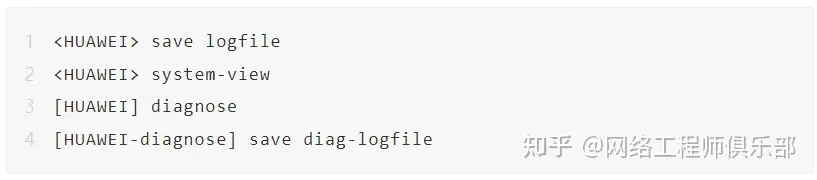

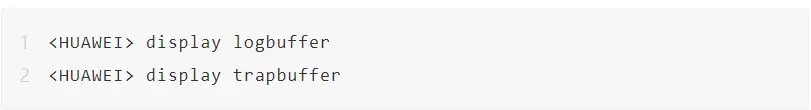

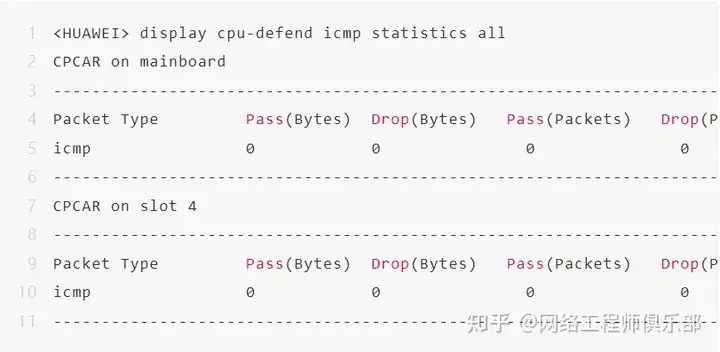

如果报文在华为交换机被丢弃，可进入下一步排查或者联系技术支持人员处理。

2.ICMP报文流量统计

以SwitchA为例，介绍如何对ICMP报文做流量统计。

（1）配置进入SwitchA报文的流量统计。

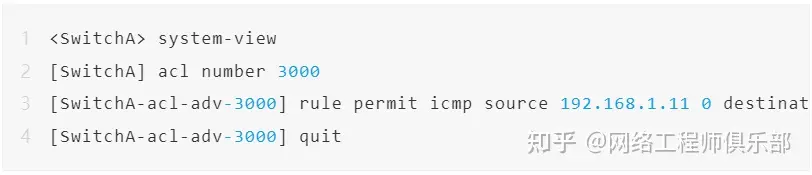

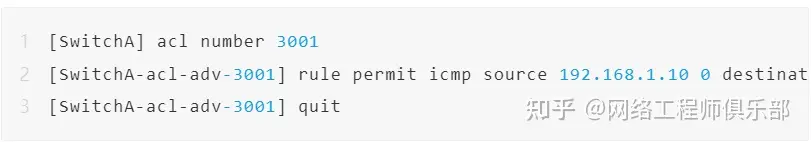

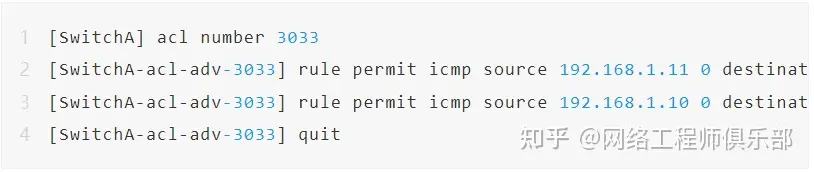

• 配置ACL规则。这里的ACL一定要是高级ACL，编号范围为3000～3999。

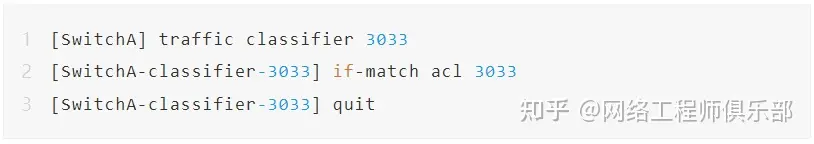

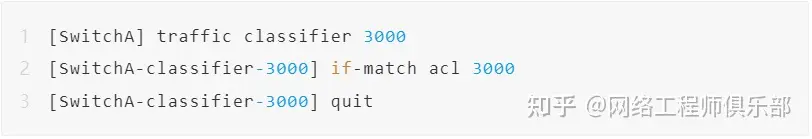

• 配置流分类。

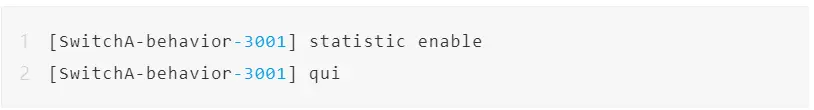

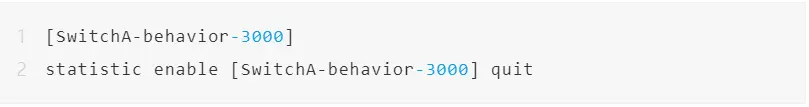

• 配置流行为。

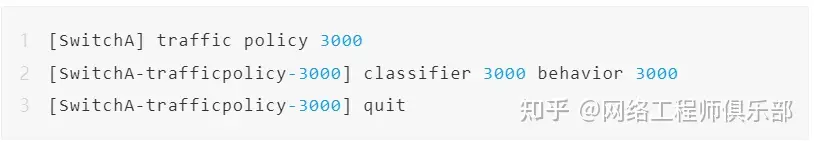

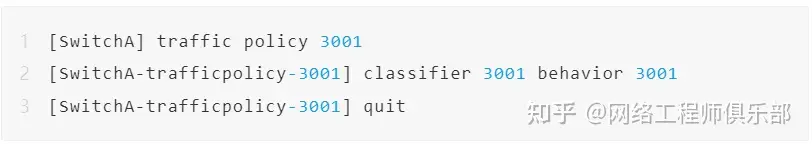

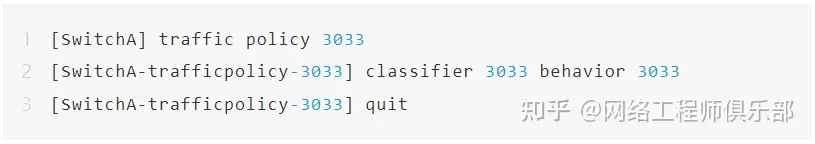

• 配置流策略。

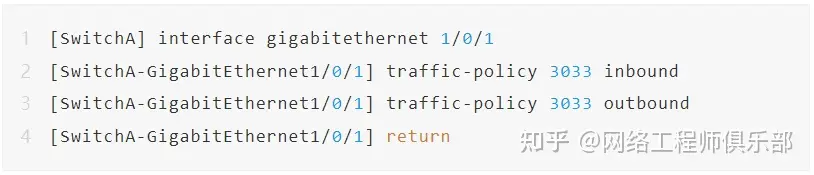

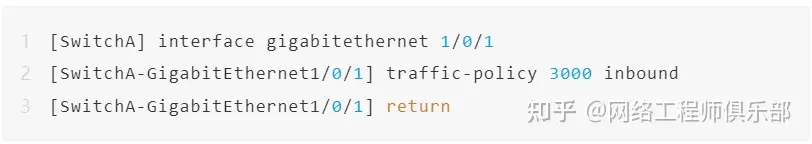

在接口上应用流策略

（2）配置离开SwitchA报文的流量统计

配置ACL规则。这里的ACL一定要是高级ACL，编号范围为3000～3999。

• 配置流分类。

• 配置流行为。

• 配置流策略。

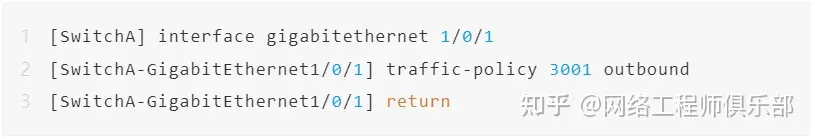

• 在接口上应用流策略

如果是交换机直连PC，在连接PC的接口出、入方向调用流统策略；

如果是交换机与其他网络设备直连，建议在两台设备两个接口的出、入方向都使用流量统计。

配置完成后，先执行reset命令清空计数信息，以保证接口流统计数归零，相关命令如下：

reset traffic policy statistics interface GigabitEthernet 1/0/1 inboundreset traffic policy statistics interface GigabitEthernet 1/0/1 outbound

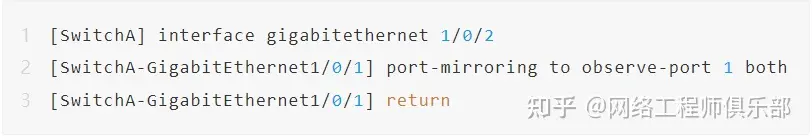

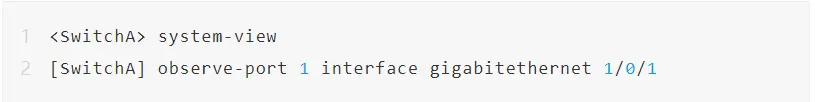

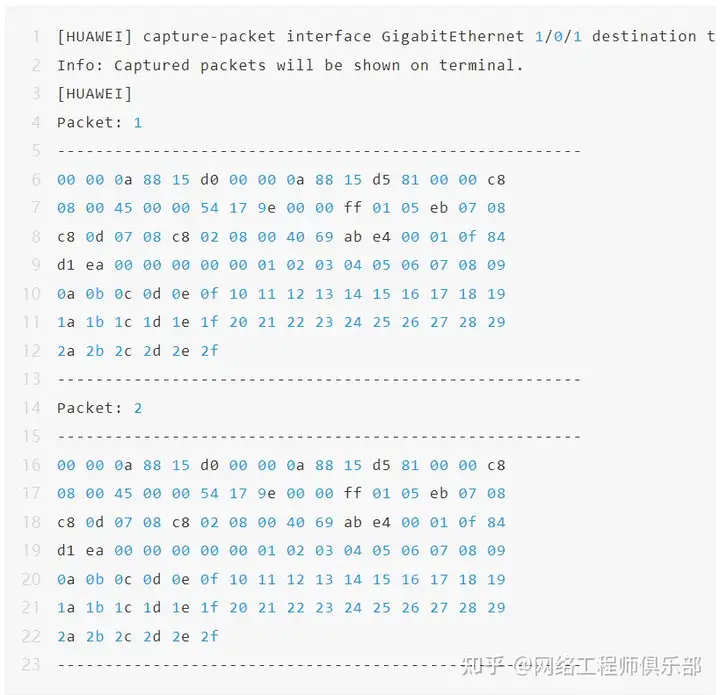

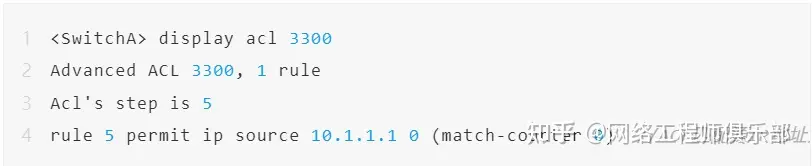

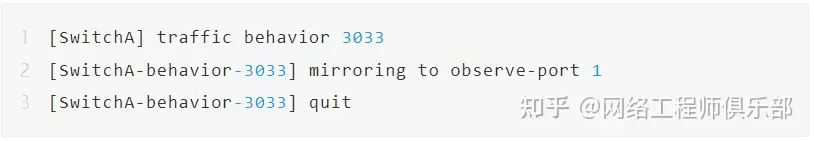

在SwitchA上持续Ping SwitchB，通过display traffic policy statistics interface interface-type interface-number { inbound | outbound } verbose rule-base命令查看接口流量统计信息。

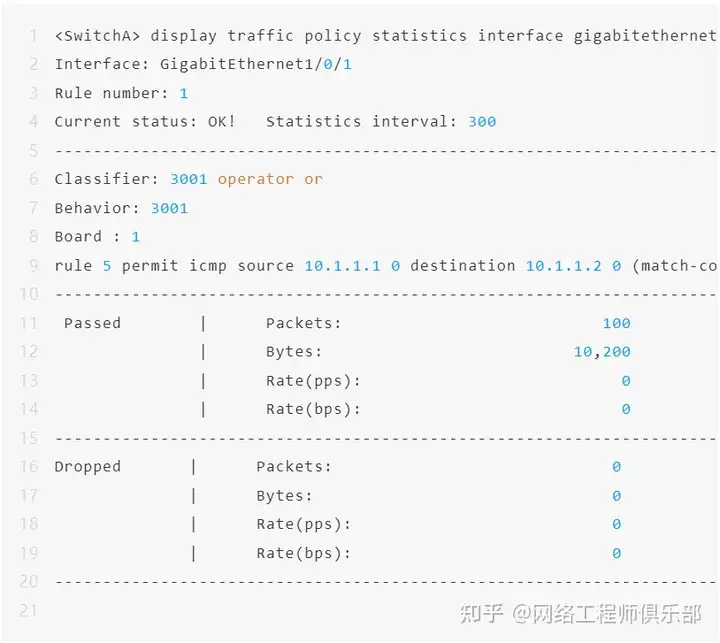

以SwitchA出方向为例，介绍上述display命令的回显，其中Packets和Bytes分别代表报文包个数和报文字节数。
