1.EfficientNet网络设计思想

在原论文中，作者通过网络搜索技术同时探索输入分辨率，网络的深度depth、channel的宽度width对准确率的影响，构建EfficientNet网络。

根据以往的经验，增加网络的深度depth能够得到更加丰富、复杂的特征，但网络的深度过深会面临梯度消失，训练困难的问题。

增加网络的width能够获得更高细粒度的特征并且也更容易训练，但对于width很大而深度较浅的网络往往很难学习到更深层次的特征。

增加输入网络的图像分辨率能够潜在得获得更高细粒度的特征模板，但对于非常高的输入分辨率，准确率的增益也会减小，并且大分辨率图像会增加计算量。

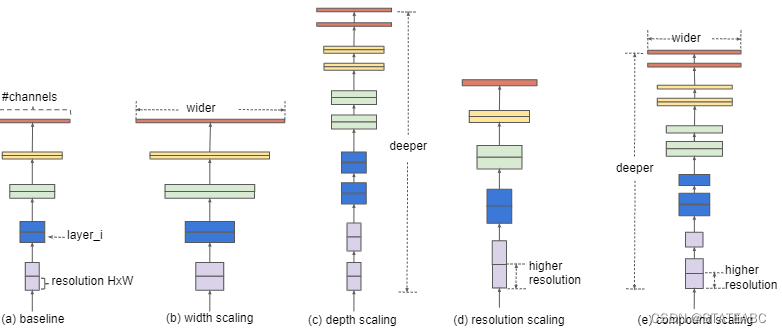

而本论文会同时增加网络的width、网络的深度以及输入网络的分辨率来提升网络的性能：
在这里插入图片描述
(a)为传统的卷积神经网络
(b)在(a)的基础上增大了特征矩阵的channel(对于每个卷积层使用更多的卷积核
(c.)在(a)的基础上增加了网路网络的深度(增加layer)
(d)在(a)的基础上增加输入图像分辨率，即增加特征矩阵的高和宽
(e)为同时增加网路宽度、深度、输入图像的分辨率。

在EfficientNet模型中，作者使用一组固定的缩放系数统一缩放网络深度、宽度和分辨率。
假设想使用 2^N倍的计算资源，可以对网络深度扩大α^N倍、宽度扩大β^N 、图像尺寸扩大γ^N倍，这里的α,β,γ都是由原来的小模型上做微小的网格搜索决定的常量系数。

2.EfficientNet网络结构

EfficientNet网络是在EfficientNet-B0的基础上进行不同的调整

EfficientNet-B0 baseline network

在这里插入图片描述

分辨率Resolution对应输入每个stage时特征矩阵的高和宽；Channels对应每个stage的输入特征矩阵的channel；Layers为Operator重复的次数；表中的卷积层后默认都跟有BN以及Swish激活函数。

stage1由3x3卷积层组成；
stage2~stage8则是在重复堆叠MBConv，1、6对应1x1卷积层channel的倍率因子；
stage9由1x1卷积层、平均池化层、全连接层组成。

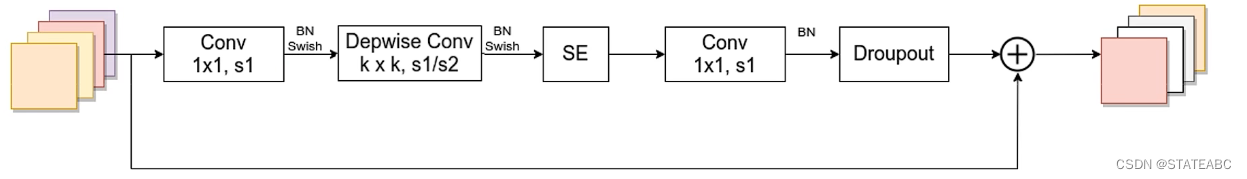

MBConv

与Moblienetv3所使用的block是一样的
在这里插入图片描述
Block是一个结合深度可分离卷积和注意力机制的逆残差结构，每个Block可分为两部分：

主干部分，首先利用1x1卷积升维，再使用3x3或者5x5的逐层卷积进行跨特征点的特征提取，完成特征提取后添加一个通道注意力机制，最后利用1x1卷积降维。

第一个升维的1x1卷积层，卷积核个数是输入特征矩阵channel的n倍；
当n=1时，不要第一个升维的1x1卷积层，即stage2中的MBConv结构都没有第一个升维的1x1卷积层；

残差分支不进行处理。
关于shortcut连接，仅当输入MBConv结构的特征矩阵与输入特征矩阵的shape相同时才存在。

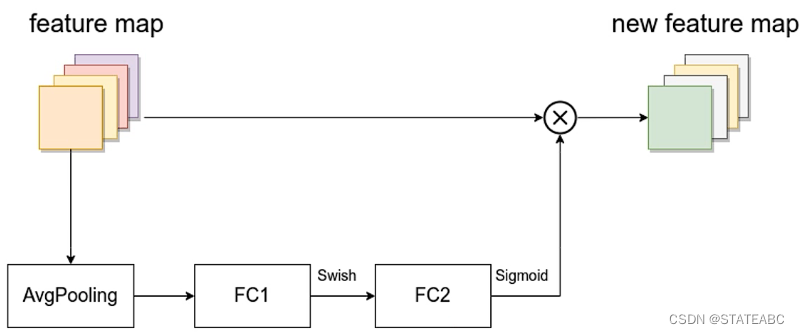

SE模块

在这里插入图片描述
对输入特征矩阵的feature map的每一个channel进行平均池化下采样，通过两个全连接层与原feature map进行乘法操作。

第一个全连接层的节点个数是输入该MBConv特征矩阵channel的1/4，且使用Swish激活函数；
第二个全连接层的节点个数等于Depthwise Conv层输出的特征矩阵channels，且使用Sigmoid激活函数。

注意力机制就是块砖，哪要往哪搬！

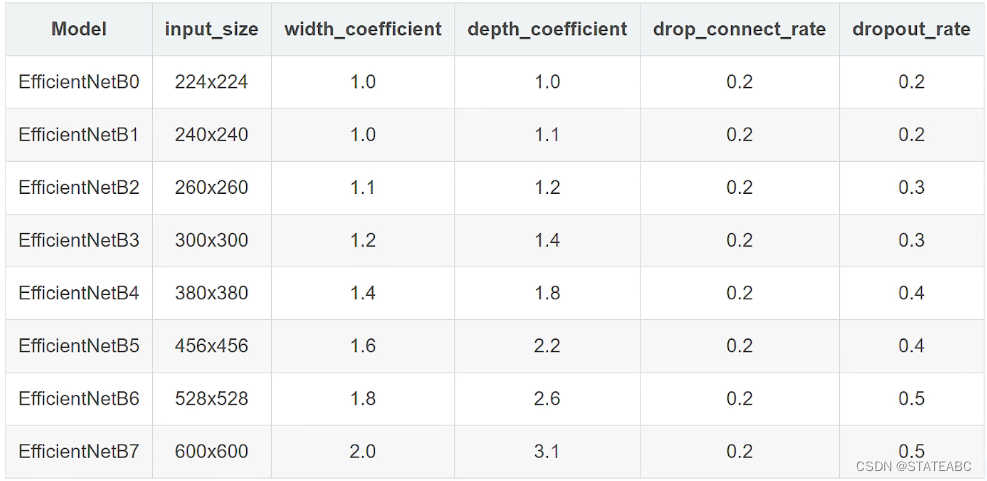

EfficientNet-B1~B7

在这里插入图片描述
width_coefficient代表Channel维度上的倍率因子，如EfficientNetB0中stage1的3x3卷积层所使用的卷积核个数为32，bane在B6中就是32x1.8=57.6，取整到理它最近的8的整数倍即56，其他stage同理；

depth_corfficient代表depth维度上倍率因子(因针对stage2到stage8)，如EfficientNetB0中stage7的L=4，那么在B6中就是4x2.6=10.4，向上取整即11，将stage7的MBConv重复堆叠11次。

drop_connect_rate是在MBConv结构中dropout层使用的drop_rate，在官方keras模块的实现中MBConv结构的drop_rate是从0递增到drop_connect_rate的。还需要注意的是，这里的Dropout层是Stochastic Depth，即会随机丢掉整个block的主分支（只剩捷径分支，相当于直接跳过了这个block）也可以理解为减少了网络的深度。

dropout_rate是最后一个全连接层前的dropout层（在stage9的Pooling与FC之间）的dropout_rate。

EfficientNet网络准确率很高且参数个数很少，但非常占GPU显存。

3.使用Pytorch搭建MobileNetv3网络

卷积+BN+激活函数模块

class ConvBNActivation(nn.Sequential):   #卷积+BN+激活函数
    def __init__(self,
                 in_planes: int,         #输入特征矩阵channel
                 out_planes: int,        #输出特征矩阵channel
                 kernel_size: int = 3,   #卷积核大小
                 stride: int = 1,        #步距
                 groups: int = 1,        #g=1使用dw卷积,g=2使用普通卷积
                 norm_layer: Optional[Callable[..., nn.Module]] = None,   #BN结构
                 activation_layer: Optional[Callable[..., nn.Module]] = None):  #BN结构后的激活函数
        padding = (kernel_size - 1) // 2    #根据kernel_size计算padding
        if norm_layer is None:              #如果没有传入norm_layer则使用BN
            norm_layer = nn.BatchNorm2d
        if activation_layer is None:        #如果没有传入activation_layer则使用SiLU激活函数(和swish激活函数一样)
            activation_layer = nn.SiLU  # alias Swish  (torch>=1.7)
        #传入所需要构建的一系列层结构
        super(ConvBNActivation, self).__init__(nn.Conv2d(in_channels=in_planes,   #传入卷积层所需要参数
                                                         out_channels=out_planes,
                                                         kernel_size=kernel_size,
                                                         stride=stride,
                                                         padding=padding,
                                                         groups=groups,
                                                         bias=False),             #使用BN结构则不使用bias
                                               norm_layer(out_planes),            #BN结构，传入的参数为上一层的输出channel
                                               activation_layer())                #不传入参数默认使用SiLU激活函数

注意力模块

class SqueezeExcitation(nn.Module):      #SE模块
    def __init__(self,
                 input_c: int,   # block input channel   对应MBConv输入特征矩阵的channel
                 expand_c: int,  # block expand channel  对应第一个1x1卷积层升维后的channel(dw卷积不改变channel)
                 squeeze_factor: int = 4):              #对应第一个全连接层的节点个数，论文中默认等于4
        super(SqueezeExcitation, self).__init__()
        squeeze_c = input_c // squeeze_factor           #squeeze_c的计算公式
        self.fc1 = nn.Conv2d(expand_c, squeeze_c, 1)    #构建第一个全连接层
        self.ac1 = nn.SiLU()  # alias Swish
        self.fc2 = nn.Conv2d(squeeze_c, expand_c, 1)    #构建第二个全连接层
        self.ac2 = nn.Sigmoid()

    def forward(self, x: Tensor) -> Tensor:             #前向传播过程
        scale = F.adaptive_avg_pool2d(x, output_size=(1, 1))   #对输入进行平均池化
        scale = self.fc1(scale)
        scale = self.ac1(scale)
        scale = self.fc2(scale)
        scale = self.ac2(scale)
        return scale * x

MBConv模块

class InvertedResidualConfig:     #残差结构配置，与mobilenetv3类似
    # kernel_size, in_channel, out_channel, exp_ratio, strides, use_SE, drop_connect_rate
    def __init__(self,
                 kernel: int,          # 3 or 5
                 input_c: int,
                 out_c: int,
                 expanded_ratio: int,  # 1 or 6
                 stride: int,          # 1 or 2
                 use_se: bool,         # True
                 drop_rate: float,
                 index: str,           # 1a, 2a, 2b, ...
                 width_coefficient: float):
        self.input_c = self.adjust_channels(input_c, width_coefficient)
        self.kernel = kernel
        self.expanded_c = self.input_c * expanded_ratio
        self.out_c = self.adjust_channels(out_c, width_coefficient)
        self.use_se = use_se
        self.stride = stride
        self.drop_rate = drop_rate
        self.index = index

    @staticmethod
    def adjust_channels(channels: int, width_coefficient: float):
        return _make_divisible(channels * width_coefficient, 8)


class InvertedResidual(nn.Module):   #MBConv模块
    def __init__(self,
                 cnf: InvertedResidualConfig,    #残差结构配置
                 norm_layer: Callable[..., nn.Module]):   #BN结构
        super(InvertedResidual, self).__init__()

        if cnf.stride not in [1, 2]:   #判断dw卷积的步长是否在1和2中
            raise ValueError("illegal stride value.")

        self.use_res_connect = (cnf.stride == 1 and cnf.input_c == cnf.out_c)   #根据步长判断是否使用shortcut连接

        layers = OrderedDict()         #定义有序字典来搭建MBConv结构
        activation_layer = nn.SiLU  # alias Swish

        # expand               搭建第一个1x1卷积层   注意当n=1时不需要第一个1x1卷积层
        if cnf.expanded_c != cnf.input_c:     #当expanded_c = input_c时n=1，跳过
            layers.update({"expand_conv": ConvBNActivation(cnf.input_c,   #调用ConvBNActivation并传入相关参数
                                                           cnf.expanded_c,
                                                           kernel_size=1,
                                                           norm_layer=norm_layer,
                                                           activation_layer=activation_layer)})

        # depthwise       搭建DW卷积
        layers.update({"dwconv": ConvBNActivation(cnf.expanded_c, #dw卷积输入和输出特征矩阵的channel不发生变化
                                                  cnf.expanded_c,
                                                  kernel_size=cnf.kernel,
                                                  stride=cnf.stride,
                                                  groups=cnf.expanded_c,
                                                  norm_layer=norm_layer,
                                                  activation_layer=activation_layer)})

        if cnf.use_se:      #判断是否使用SE模块
            layers.update({"se": SqueezeExcitation(cnf.input_c,  #这里注意，输入特征矩阵为输入MBConv模块的特征矩阵的channel
                                                   cnf.expanded_c)})

        # project     搭建最后的1x1卷积层
        layers.update({"project_conv": ConvBNActivation(cnf.expanded_c,
                                                        cnf.out_c,
                                                        kernel_size=1,
                                                        norm_layer=norm_layer,
                                                        activation_layer=nn.Identity)})   #在最后1x1卷积层后没有激活函数，因此不做任何处理，传入nn.Identity

        self.block = nn.Sequential(layers)
        self.out_channels = cnf.out_c
        self.is_strided = cnf.stride > 1

        # 只有在使用shortcut连接时才使用dropout层
        if self.use_res_connect and cnf.drop_rate > 0:
            self.dropout = DropPath(cnf.drop_rate)
        else:
            self.dropout = nn.Identity()

    def forward(self, x: Tensor) -> Tensor:
        result = self.block(x)
        result = self.dropout(result)
        if self.use_res_connect:
            result += x

        return result

实现EfficientNet

class EfficientNet(nn.Module):          #实现EfficientNet
    def __init__(self,
                 width_coefficient: float,        #网络宽度的倍率因子
                 depth_coefficient: float,        #网络深度的倍率因子
                 num_classes: int = 1000,         #分类的类别个数
                 dropout_rate: float = 0.2,       #MB模块中的dropout的随机失活比例
                 drop_connect_rate: float = 0.2,  #最后一个全连接层的dropout的随机失活比例
                 block: Optional[Callable[..., nn.Module]] = None,   #MBConv模块
                 norm_layer: Optional[Callable[..., nn.Module]] = None   #BN结构
                 ):
        super(EfficientNet, self).__init__()

        # kernel_size, in_channel, out_channel, exp_ratio, strides, use_SE, drop_connect_rate, repeats
        default_cnf = [[3, 32, 16, 1, 1, True, drop_connect_rate, 1],   #以B0构建的默认配置表,stage2~stage8
                       [3, 16, 24, 6, 2, True, drop_connect_rate, 2],
                       [5, 24, 40, 6, 2, True, drop_connect_rate, 2],
                       [3, 40, 80, 6, 2, True, drop_connect_rate, 3],
                       [5, 80, 112, 6, 1, True, drop_connect_rate, 3],
                       [5, 112, 192, 6, 2, True, drop_connect_rate, 4],
                       [3, 192, 320, 6, 1, True, drop_connect_rate, 1]]

        def round_repeats(repeats):   #depth_coefficient * repeats向上取整
            """Round number of repeats based on depth multiplier."""
            return int(math.ceil(depth_coefficient * repeats))

        if block is None:     #如果block为空就默认等于MBConv
            block = InvertedResidual

        if norm_layer is None:  #如果norm_layer为空就默认为BN结构
            norm_layer = partial(nn.BatchNorm2d, eps=1e-3, momentum=0.1)

        adjust_channels = partial(InvertedResidualConfig.adjust_channels,  #对传入的channel乘倍率因子再调整到离它最近的8的整数倍
                                  width_coefficient=width_coefficient)

        # build inverted_residual_setting
        bneck_conf = partial(InvertedResidualConfig,
                             width_coefficient=width_coefficient)

        b = 0   #统计搭建MBblock的次数
        num_blocks = float(sum(round_repeats(i[-1]) for i in default_cnf))  #遍历default_cnf列表获取重复次数
        inverted_residual_setting = []   #定义空列表存储MBConv的配置文件
        for stage, args in enumerate(default_cnf):   #遍历default_cnf列表
            cnf = copy.copy(args)    #后面会对数据进行修改，为了不影响原数据
            for i in range(round_repeats(cnf.pop(-1))):   #遍历每个stage中的MBConv模块
                if i > 0:
                    # strides equal 1 except first cnf
                    cnf[-3] = 1  # strides
                    cnf[1] = cnf[2]  # input_channel equal output_channel

                cnf[-1] = args[-2] * b / num_blocks  # update dropout ratio
                index = str(stage + 1) + chr(i + 97)  # 1a, 2a, 2b, ...
                inverted_residual_setting.append(bneck_conf(*cnf, index))
                b += 1

        # create layers
        layers = OrderedDict()

        # first conv
        layers.update({"stem_conv": ConvBNActivation(in_planes=3,
                                                     out_planes=adjust_channels(32),
                                                     kernel_size=3,
                                                     stride=2,
                                                     norm_layer=norm_layer)})

        # building inverted residual blocks
        for cnf in inverted_residual_setting:
            layers.update({cnf.index: block(cnf, norm_layer)})

        # build top
        last_conv_input_c = inverted_residual_setting[-1].out_c
        last_conv_output_c = adjust_channels(1280)
        layers.update({"top": ConvBNActivation(in_planes=last_conv_input_c,
                                               out_planes=last_conv_output_c,
                                               kernel_size=1,
                                               norm_layer=norm_layer)})

        self.features = nn.Sequential(layers)
        self.avgpool = nn.AdaptiveAvgPool2d(1)

        classifier = []
        if dropout_rate > 0:
            classifier.append(nn.Dropout(p=dropout_rate, inplace=True))
        classifier.append(nn.Linear(last_conv_output_c, num_classes))
        self.classifier = nn.Sequential(*classifier)

        # initial weights
        for m in self.modules():
            if isinstance(m, nn.Conv2d):
                nn.init.kaiming_normal_(m.weight, mode="fan_out")
                if m.bias is not None:
                    nn.init.zeros_(m.bias)
            elif isinstance(m, nn.BatchNorm2d):
                nn.init.ones_(m.weight)
                nn.init.zeros_(m.bias)
            elif isinstance(m, nn.Linear):
                nn.init.normal_(m.weight, 0, 0.01)
                nn.init.zeros_(m.bias)

    def _forward_impl(self, x: Tensor) -> Tensor:
        x = self.features(x)
        x = self.avgpool(x)
        x = torch.flatten(x, 1)
        x = self.classifier(x)

        return x

    def forward(self, x: Tensor) -> Tensor:
        return self._forward_impl(x)
