在原理图库中创建元器件符号以及如何调用现成的原理图库

【Altium Designer】学习笔记第三篇——如何创建原理图库的元件符号

原理图库的阿里云盘下载链接: 原理图库 https://www.aliyundrive.com/s/goMtMxmWXsq 提取码: 0rn5

一 .元件符号的组成

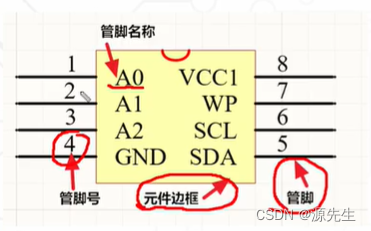

一个元件符号一般有四部分组成,元件边框,管脚,元件名称,元件说明。元件符号中的管脚序号和电子元件实物的管脚一一对应。
在这里插入图片描述
注意:元件管脚的绘制保持100mil,其他图形元素的绘制保持10mil
AD22中修改栅格的方法:快捷键V+G+S,即可。

二 .创建元件符号

1、创建一个AD工程,并打开。

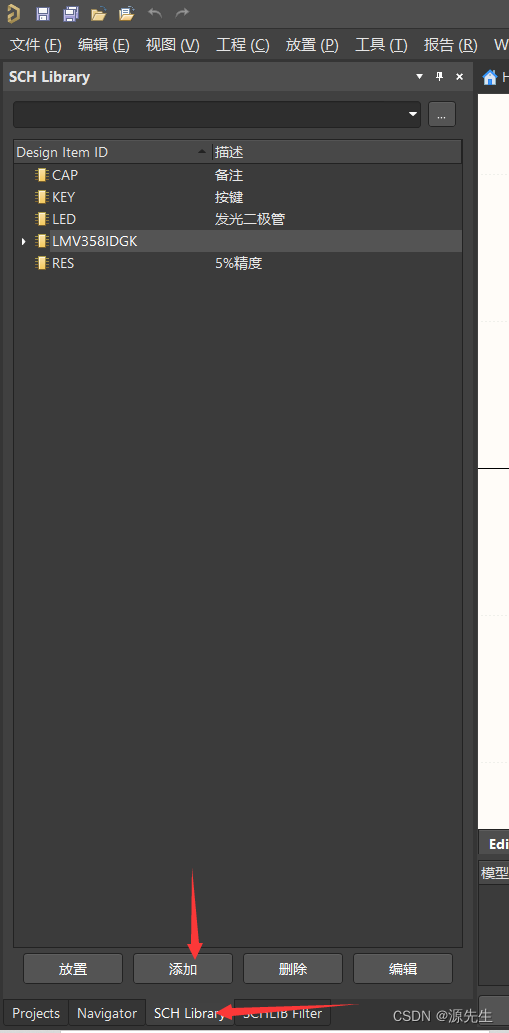

2、打开到原理图库的文件,点击“SCH Library”。并在下方点击添加。
在这里插入图片描述

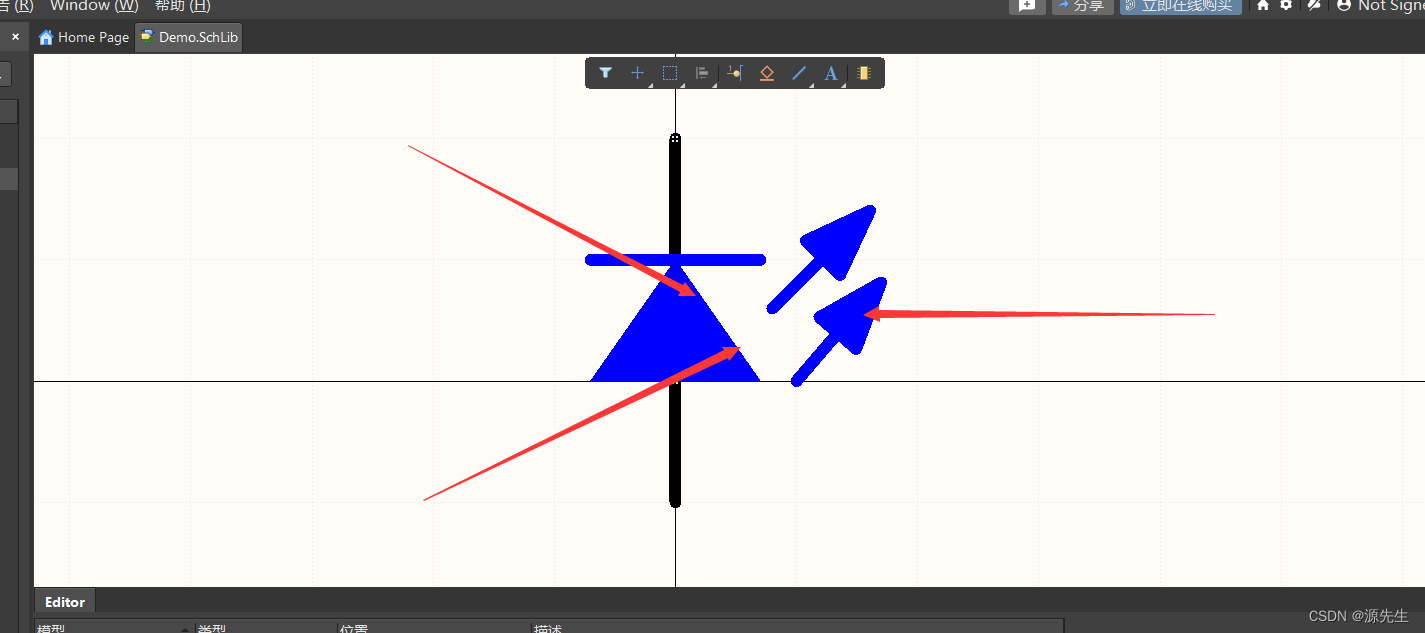

3、在空白的网格上,利用上方的各种工具绘制出一个元件的形状。
注意:绘制元器件形状时,要保持在10mil栅格下。
在这里插入图片描述

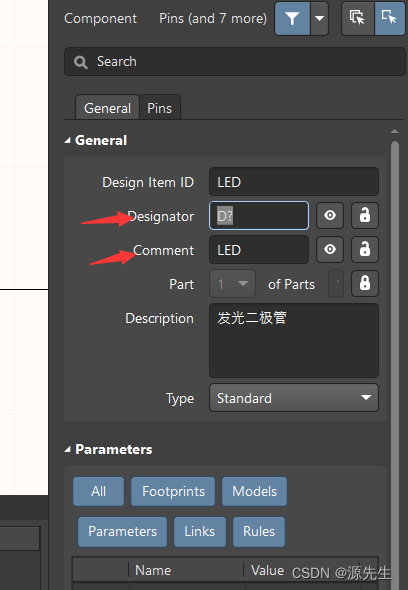

4、双击,左侧栏中该元件的名称,在弹出的属性栏中可以修改属性。如Designator和Comment。
注意:
ID是名称;
Designator是标识,一般为该类型元件首字母大写加一个?,如电阻就是R?,电容是C?。
Comment一般是描述,有数值的写数值,如电阻就写阻值,如10K,100K等,没有数值就描述一下,如发光二极管就是LED。
在这里插入图片描述

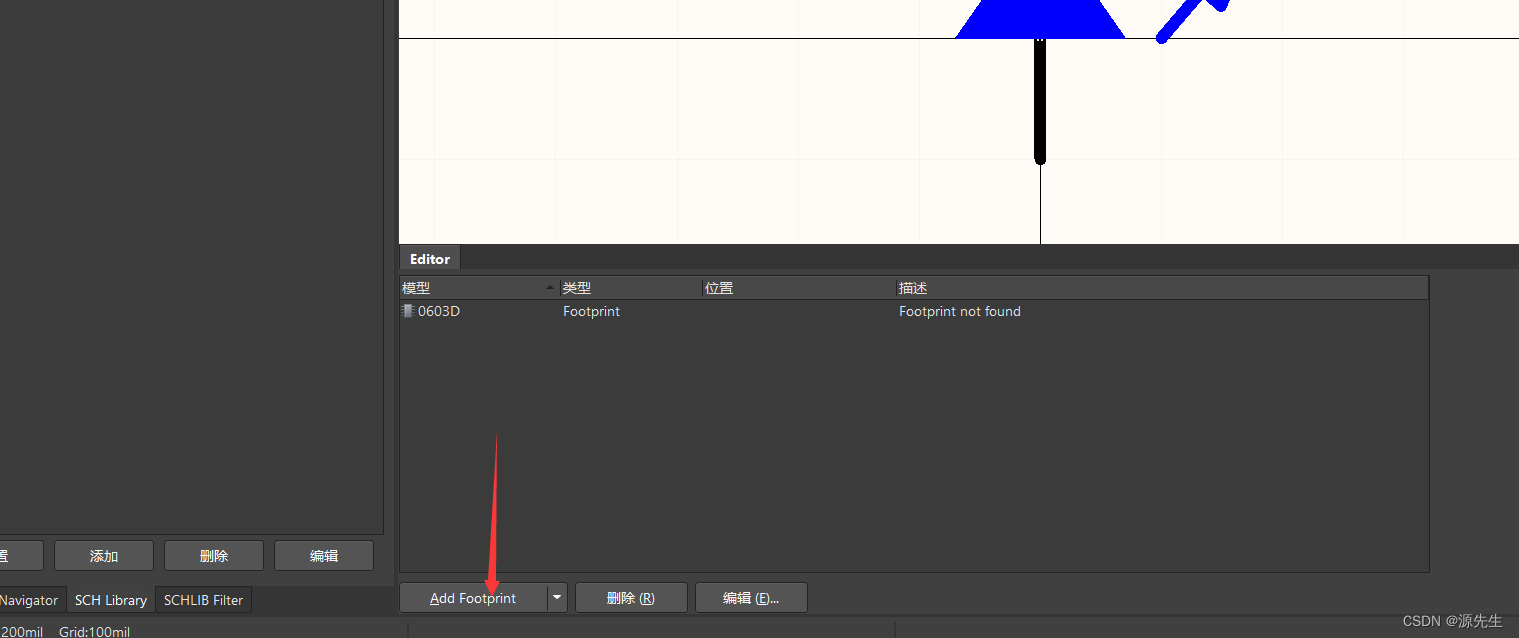

5、添加封装名称
在这里插入图片描述
就可以了。
注意:如果找不到SCH Library,可以再右下角的Panels中查找。
注意2:如果Panels也没有,那就通过“视图”->"状态栏"调出。

三、 调用封装的原理图库

1、在工程中直接打开其他的原理图库文件,作为游离文件,复制该原理图库中的元件,直接粘贴在自己的原理图库中即可。

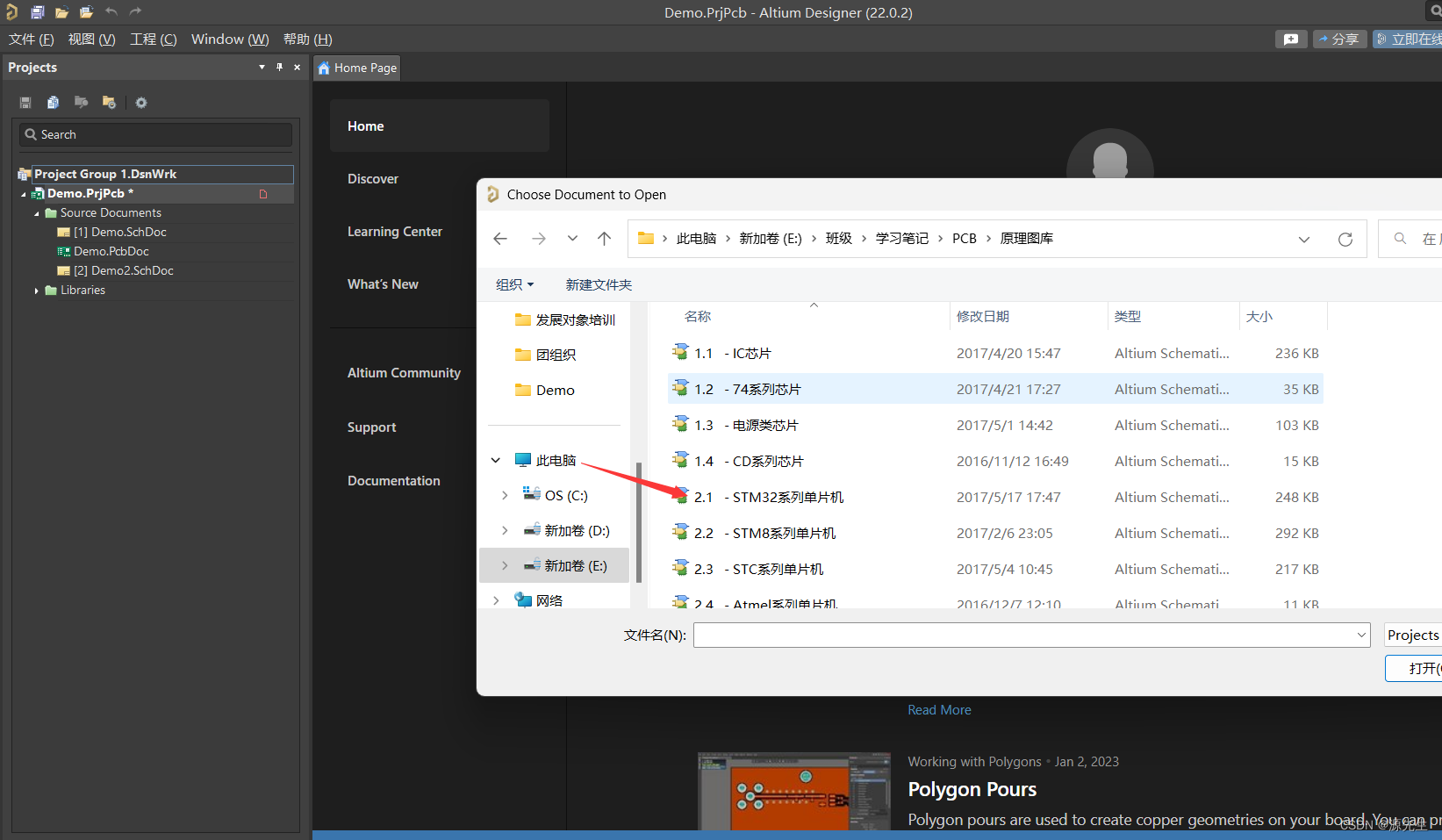

打开游离的原理图库。
在这里插入图片描述

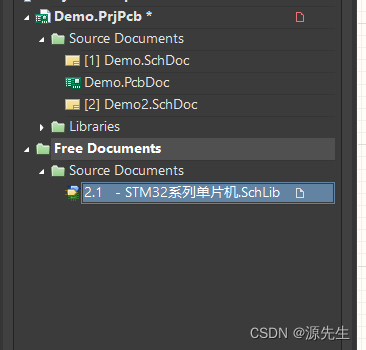

在工程文件夹下,可以看到游离的原理图库文件。双击该文件,点击SCH LIbrary。
在这里插入图片描述
在这里插入图片描述

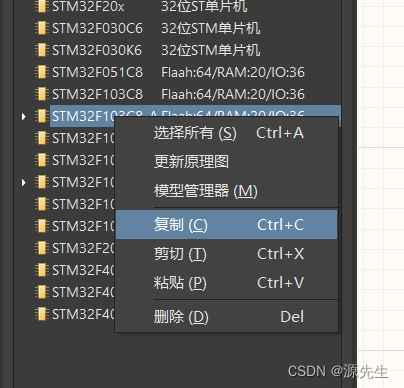

选择需要的元器件,右击复制。
在这里插入图片描述

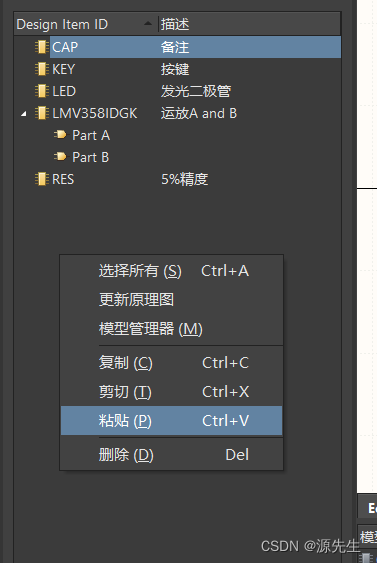

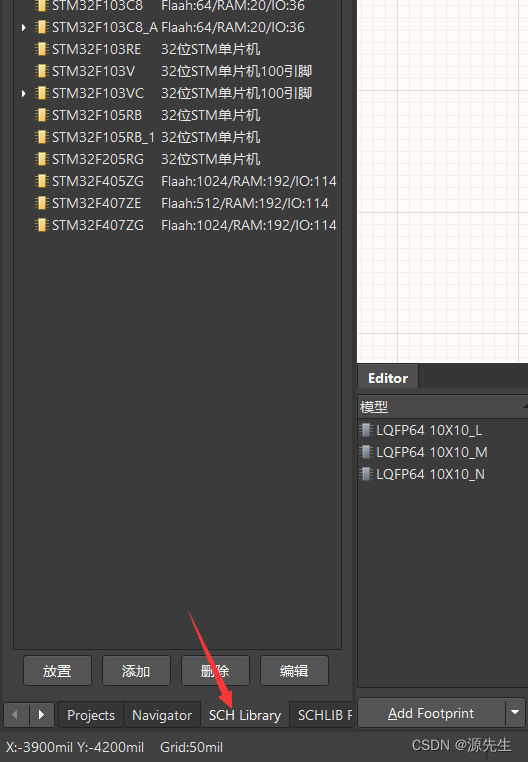

打开自己工程的原理图库,点击SCH Library。粘贴到器件栏中。
在这里插入图片描述
在这里插入图片描述

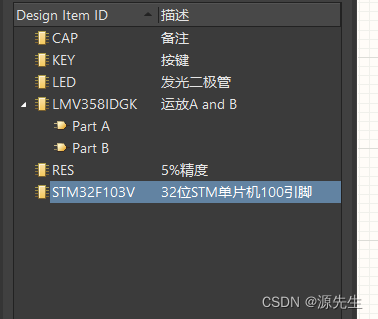

即可,在工程中使用该器件。
