电赛-DDS-AD9959

AD9959-STM32F1驱动程序

适用于STM32F103系列的AD9959的驱动程序,是用github上的代码改写的。

1. AD9959.C

#include "ad9959.h"



uint8_t FR2_DATA[2] = {0x20, 0x00};//default Value = 0x0000
uint8_t CFR_DATA[3] = {0x00, 0x03, 0x02};//default Value = 0x000302

uint8_t CPOW0_DATA[2] = {0x00, 0x00};//default Value = 0x0000   @ = POW/2^14*360

uint8_t LSRR_DATA[2] = {0x00, 0x00};//default Value = 0x----

uint8_t RDW_DATA[4] = {0x00, 0x00, 0x00, 0x00};//default Value = 0x--------

uint8_t FDW_DATA[4] = {0x00, 0x00, 0x00, 0x00};//default Value = 0x--------

/**
* @brief AD9959略微延时
* */
static void ad9959_delay(uint32_t length) {
    length = length * 12;
    while (length--);
}

/**
* @brief AD9959初始化
* */
void ad9959_init(void) {
    uint8_t FR1_DATA[3] = {0xD0, 0x00,
                           0x00};//20倍频 Charge pump control = 75uA FR1<23> -- VCO gain control =0时 system clock below 160 MHz;

    ad9959_io_init();
    ad9959_reset();

    ad9959_write_data(AD9959_REG_FR1, 3, FR1_DATA, 1);//写功能寄存器1
    ad9959_write_data(AD9959_REG_FR2, 2, FR2_DATA, 1);

    //写入初始频率
    ad9959_write_frequency(AD9959_CHANNEL_0, 1000);
    ad9959_write_frequency(AD9959_CHANNEL_1, 1000);
    ad9959_write_frequency(AD9959_CHANNEL_2, 1000);
    ad9959_write_frequency(AD9959_CHANNEL_3, 1000);

    ad9959_write_phase(AD9959_CHANNEL_0, 0);
    ad9959_write_phase(AD9959_CHANNEL_1, 0);
    ad9959_write_phase(AD9959_CHANNEL_2, 0);
    ad9959_write_phase(AD9959_CHANNEL_3, 0);

    ad9959_write_amplitude(AD9959_CHANNEL_0, 0xFF);
    ad9959_write_amplitude(AD9959_CHANNEL_1, 0xFF);
    ad9959_write_amplitude(AD9959_CHANNEL_2, 0xFF);
    ad9959_write_amplitude(AD9959_CHANNEL_3, 0xFF);
}

/**
* @brief AD9959复位
* */
void ad9959_reset(void) {
    AD9959_RESET_0;
    ad9959_delay(1);
    AD9959_RESET_1;
    ad9959_delay(30);
    AD9959_RESET_0;
}

/**
* @brief AD9959IO口初始化
* */
void ad9959_io_init(void) {

    AD9959_PDC_0;
    AD9959_CS_1;
    AD9959_SCLK_0;
    AD9959_UPDATE_0;
    AD9959_PS0_0;
    AD9959_PS1_0;
    AD9959_PS2_0;
    AD9959_PS3_0;
    AD9959_SDIO0_0;
    AD9959_SDIO1_0;
    AD9959_SDIO2_0;
    AD9959_SDIO3_0;
}

/**
 * @brief AD9959更新IO寄存器
 * */
void ad9959_io_update(void) {
    AD9959_UPDATE_0;
    ad9959_delay(2);
    AD9959_UPDATE_1;
    ad9959_delay(4);
    AD9959_UPDATE_0;
}

/**
 * @brief 通过SPI向AD9959写数据
 * @param register_address 寄存器地址
 * @param number_of_registers 所含字节数
 * @param register_data 数据起始地址
 * @param update 是否更新IO寄存器
 * */
void ad9959_write_data(AD9959_REG_ADDR register_address, uint8_t number_of_registers, const uint8_t *register_data,
                       bool update) {
    uint8_t ControlValue = 0;
    uint8_t ValueToWrite = 0;
    uint8_t RegisterIndex = 0;
    uint8_t i = 0;

    assert_param(IS_AD9959_REG_ADDR(register_address));

    ControlValue = register_address;
//写入地址
    AD9959_SCLK_0;
    AD9959_CS_0;
    for (i = 0; i < 8; i++) {
        AD9959_SCLK_0;
        if (0x80 == (ControlValue & 0x80))
            AD9959_SDIO0_1;
        else
            AD9959_SDIO0_0;
            AD9959_SCLK_1;
        ControlValue <<= 1;
    }
    AD9959_SCLK_0;
//写入数据
    for (RegisterIndex = 0; RegisterIndex < number_of_registers; RegisterIndex++) {
        ValueToWrite = register_data[RegisterIndex];
        for (i = 0; i < 8; i++) {
            AD9959_SCLK_0;
            if (0x80 == (ValueToWrite & 0x80))
                AD9959_SDIO0_1;
            else
                AD9959_SDIO0_0;
            AD9959_SCLK_1;
            ValueToWrite <<= 1;
        }
        AD9959_SCLK_0;
    }
    if (update) ad9959_io_update();
    AD9959_CS_1;
}

/**
 * @brief 设置通道输出相位
 * @param channel 输出通道
 * @param phase 输出相位 14bit 输出相位范围:0~16383(对应角度:0°~360°)
 * */
void ad9959_write_phase(AD9959_CHANNEL channel, uint16_t phase) {
    uint8_t cs_data = channel;
    assert_param(IS_AD9959_CHANNEL(channel));
    CPOW0_DATA[1] = (uint8_t) phase;
    CPOW0_DATA[0] = (uint8_t) (phase >> 8);
    ad9959_write_data(AD9959_REG_CSR, 1, &cs_data, 1);
    ad9959_write_data(AD9959_REG_CPOW0, 2, CPOW0_DATA, 1);

}

/**
 * @brief 设置通道输出频率
 * @param channel 输出通道
 * @param amplitude 输出频率 (频率范围 1 ~ 200000000Hz)
 * */
void ad9959_write_frequency(AD9959_CHANNEL channel, uint32_t Freq) {
    uint8_t CFTW0_DATA[4] = {0x00, 0x00, 0x00, 0x00};    //中间变量
    uint32_t frequency;
    uint8_t cs_data = channel;

    assert_param(IS_AD9959_CHANNEL(channel));

    frequency = (uint32_t) Freq * 8.589934592;       //将输入频率因子分为四个字节  8.589934592=(2^32)/500000000 其中500M=25M*20(倍频数可编程)
    CFTW0_DATA[3] = (uint8_t) frequency;
    CFTW0_DATA[2] = (uint8_t) (frequency >> 8);
    CFTW0_DATA[1] = (uint8_t) (frequency >> 16);
    CFTW0_DATA[0] = (uint8_t) (frequency >> 24);

    ad9959_write_data(AD9959_REG_CSR, 1, &cs_data, 1);
    ad9959_write_data(AD9959_REG_CFTW0, 4, CFTW0_DATA, 1);


}


/**
 * @brief 设置通道输出幅度
 * @param channel 输出通道
 * @param amplitude 输出幅度 10bit 输出相位范围:0~1023(对应幅度:0 ~ 530mV)
 * */
void ad9959_write_amplitude(AD9959_CHANNEL channel, uint16_t amplitude) {
    uint8_t ACR_DATA[3] = {0x00, 0x00, 0x00};//default Value = 0x--0000 Rest = 18.91/Iout
    uint8_t cs_data = channel;

    assert_param(IS_AD9959_CHANNEL(channel));

    amplitude = amplitude | 0x1000;
    ACR_DATA[2] = (uint8_t) amplitude;
    ACR_DATA[1] = (uint8_t) (amplitude >> 8);

    ad9959_write_data(AD9959_REG_CSR, 1, &cs_data, 1);
    ad9959_write_data(AD9959_REG_ACR, 3, ACR_DATA, 1);

}

2.AD9959.H


AD9959\ad9959.h

#ifndef AD9959_AD9959_H
#define AD9959_AD9959_H

#include "main.h"
#include "stdbool.h"
#include "gpio.h"
#include "main.h"

#define AD9959_CS_1 HAL_GPIO_WritePin(AD9959_CS_GPIO_Port,AD9959_CS_Pin,GPIO_PIN_SET)
#define AD9959_SCLK_1 HAL_GPIO_WritePin(AD9959_SCLK_GPIO_Port,AD9959_SCLK_Pin,GPIO_PIN_SET)
#define AD9959_UPDATE_1 HAL_GPIO_WritePin(AD9959_UPDATE_GPIO_Port,AD9959_UPDATE_Pin,GPIO_PIN_SET)
#define AD9959_PS0_1 HAL_GPIO_WritePin(AD9959_PS0_GPIO_Port,AD9959_PS0_Pin,GPIO_PIN_SET)
#define AD9959_PS1_1 HAL_GPIO_WritePin(AD9959_PS1_GPIO_Port,AD9959_PS1_Pin,GPIO_PIN_SET)
#define AD9959_PS2_1 HAL_GPIO_WritePin(AD9959_PS2_GPIO_Port,AD9959_PS2_Pin,GPIO_PIN_SET)
#define AD9959_PS3_1 HAL_GPIO_WritePin(AD9959_PS3_GPIO_Port,AD9959_PS3_Pin,GPIO_PIN_SET)
#define AD9959_SDIO0_1 HAL_GPIO_WritePin(AD9959_SDIO0_GPIO_Port,AD9959_SDIO0_Pin,GPIO_PIN_SET)
#define AD9959_SDIO1_1 HAL_GPIO_WritePin(AD9959_SDIO1_GPIO_Port,AD9959_SDIO1_Pin,GPIO_PIN_SET)
#define AD9959_SDIO2_1 HAL_GPIO_WritePin(AD9959_SDIO2_GPIO_Port,AD9959_SDIO2_Pin,GPIO_PIN_SET)
#define AD9959_SDIO3_1 HAL_GPIO_WritePin(AD9959_SDIO3_GPIO_Port,AD9959_SDIO3_Pin,GPIO_PIN_SET)
#define AD9959_PDC_1 HAL_GPIO_WritePin(AD9959_PDC_GPIO_Port,AD9959_PDC_Pin,GPIO_PIN_SET)
#define AD9959_RESET_1 HAL_GPIO_WritePin(AD9959_RESET_GPIO_Port,AD9959_RESET_Pin,GPIO_PIN_SET)

#define AD9959_CS_0 HAL_GPIO_WritePin(AD9959_CS_GPIO_Port,AD9959_CS_Pin,GPIO_PIN_RESET)
#define AD9959_SCLK_0 HAL_GPIO_WritePin(AD9959_SCLK_GPIO_Port,AD9959_SCLK_Pin,GPIO_PIN_RESET)
#define AD9959_UPDATE_0 HAL_GPIO_WritePin(AD9959_UPDATE_GPIO_Port,AD9959_UPDATE_Pin,GPIO_PIN_RESET)
#define AD9959_PS0_0 HAL_GPIO_WritePin(AD9959_PS0_GPIO_Port,AD9959_PS0_Pin,GPIO_PIN_RESET)
#define AD9959_PS1_0 HAL_GPIO_WritePin(AD9959_PS1_GPIO_Port,AD9959_PS1_Pin,GPIO_PIN_RESET)
#define AD9959_PS2_0 HAL_GPIO_WritePin(AD9959_PS2_GPIO_Port,AD9959_PS2_Pin,GPIO_PIN_RESET)
#define AD9959_PS3_0 HAL_GPIO_WritePin(AD9959_PS3_GPIO_Port,AD9959_PS3_Pin,GPIO_PIN_RESET)
#define AD9959_SDIO0_0 HAL_GPIO_WritePin(AD9959_SDIO0_GPIO_Port,AD9959_SDIO0_Pin,GPIO_PIN_RESET)
#define AD9959_SDIO1_0 HAL_GPIO_WritePin(AD9959_SDIO1_GPIO_Port,AD9959_SDIO1_Pin,GPIO_PIN_RESET)
#define AD9959_SDIO2_0 HAL_GPIO_WritePin(AD9959_SDIO2_GPIO_Port,AD9959_SDIO2_Pin,GPIO_PIN_RESET)
#define AD9959_SDIO3_0 HAL_GPIO_WritePin(AD9959_SDIO3_GPIO_Port,AD9959_SDIO3_Pin,GPIO_PIN_RESET)
#define AD9959_PDC_0 HAL_GPIO_WritePin(AD9959_PDC_GPIO_Port,AD9959_PDC_Pin,GPIO_PIN_RESET)
#define AD9959_RESET_0 HAL_GPIO_WritePin(AD9959_RESET_GPIO_Port,AD9959_RESET_Pin,GPIO_PIN_RESET)



typedef enum {
    AD9959_CHANNEL_0 = 0x10U,
    AD9959_CHANNEL_1 = 0x20U,
    AD9959_CHANNEL_2 = 0x40U,
    AD9959_CHANNEL_3 = 0x80U,
} AD9959_CHANNEL;

typedef enum {
    AD9959_REG_CSR       =   0x00U,  //CSR 通道选择寄存器
    AD9959_REG_FR1       =   0x01U,  //FR1 功能寄存器1
    AD9959_REG_FR2       =   0x02U,  //FR2 功能寄存器2
    AD9959_REG_CFR       =   0x03U,  //CFR 通道功能寄存器
    AD9959_REG_CFTW0     =   0x04U,  //CTW0 通道频率转换字寄存器
    AD9959_REG_CPOW0     =   0x05U,  //CPW0 通道相位转换字寄存器
    AD9959_REG_ACR       =   0x06U,  //ACR 幅度控制寄存器
    AD9959_REG_LSRR      =   0x07U,  //LSR 通道线性扫描寄存器
    AD9959_REG_RDW       =   0x08U,  //RDW 通道线性向上扫描寄存器
    AD9959_REG_FDW       =   0x09U,  //FDW 通道线性向下扫描寄存器
} AD9959_REG_ADDR;


#define IS_AD9959_REG_ADDR(REG_ADDR)    (((REG_ADDR) == AD9959_REG_CSR  ) || \
                                         ((REG_ADDR) == AD9959_REG_FR1  ) || \
                                         ((REG_ADDR) == AD9959_REG_FR2  ) || \
                                         ((REG_ADDR) == AD9959_REG_CFR  ) || \
                                         ((REG_ADDR) == AD9959_REG_CFTW0) || \
                                         ((REG_ADDR) == AD9959_REG_CPOW0) || \
                                         ((REG_ADDR) == AD9959_REG_ACR  ) || \
                                         ((REG_ADDR) == AD9959_REG_LSRR ) || \
                                         ((REG_ADDR) == AD9959_REG_RDW  ) || \
                                         ((REG_ADDR) == AD9959_REG_FDW  ))

#define IS_AD9959_CHANNEL(CHANNEL)      (((CHANNEL) == AD9959_CHANNEL_0 ) || \
                                         ((CHANNEL) == AD9959_CHANNEL_1 ) || \
                                         ((CHANNEL) == AD9959_CHANNEL_2 ) || \
                                         ((CHANNEL) == AD9959_CHANNEL_3 ))

void ad9959_init(void);
void ad9959_reset(void);
void ad9959_io_init(void);
void ad9959_io_update(void);
void ad9959_write_data(AD9959_REG_ADDR register_address, uint8_t number_of_registers, const uint8_t *register_data, bool update);
void ad9959_write_phase(AD9959_CHANNEL channel, uint16_t phase);
void ad9959_write_frequency(AD9959_CHANNEL channel, uint32_t frequency);
void ad9959_write_amplitude(AD9959_CHANNEL channel, uint16_t amplitude);

#endif //AD9959_AD9959_H

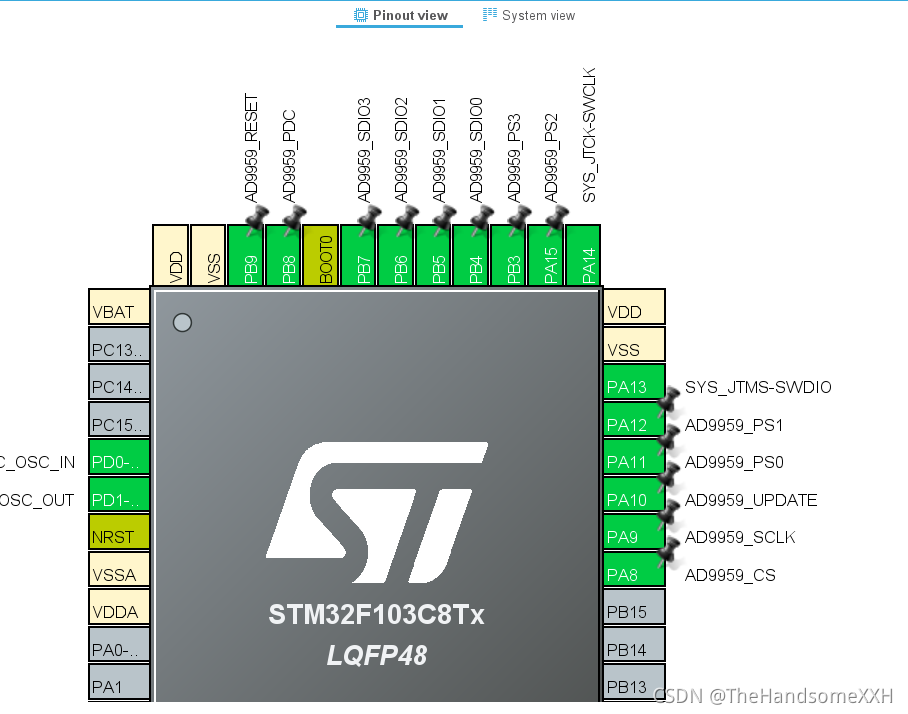

3. CUBEMX的引脚配置图

请添加图片描述
更新一下main.c代码,我把代码进行了一些删减,原本是由LCD显示,按键扫描等等功能,我基本上都去掉了,增加一下可读性,方便只想看AD9959驱动函数的朋友。

/* USER CODE BEGIN Header */

/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "ad9959.h"
#include "lcd_init.h"
#include "lcd.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */
int freq = 2000000;
int SWEEP = 0;
int t = 0;
int flag;
int flag_t;
int flag_s;
int tx = 0;
int NUM_T[4];
/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */
void delay_x(void);
void for_delay_us(uint32_t nus);
void NUM_ENcode(int num);
/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
int KEY_scan(void);
/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */
    ad9959_init();
    ad9959_write_amplitude(AD9959_CHANNEL_0,1023);
    ad9959_write_amplitude(AD9959_CHANNEL_1,1023);
    ad9959_write_amplitude(AD9959_CHANNEL_2,1023);
    ad9959_write_amplitude(AD9959_CHANNEL_3,1023);
    ad9959_write_frequency(AD9959_CHANNEL_3,20000000);
    ad9959_write_frequency(AD9959_CHANNEL_0,20000000);
    ad9959_write_frequency(AD9959_CHANNEL_1,20000000);
     LCD_Init();
    LCD_Fill(0,0,320,240,WHITE);
    LCD_ShowString(20,15,"Plase input: ",BLACK,WHITE,16,0);
    LCD_ShowString(20,150,"Carrier franquency: ",BLACK,WHITE,16,0);
    LCD_ShowString(185,140,"20M ",BLACK,WHITE,24,0);
     HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_RESET);

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

        ad9959_write_frequency(AD9959_CHANNEL_3,20000000);
        ad9959_write_frequency(AD9959_CHANNEL_0,40000000);
        ad9959_write_frequency(AD9959_CHANNEL_1,20000000);
        HAL_Delay(1000);
      	ad9959_write_frequency(AD9959_CHANNEL_3,25000000);
      	ad9959_write_frequency(AD9959_CHANNEL_0,25000000);
      	ad9959_write_frequency(AD9959_CHANNEL_1,25000000);
      	HAL_Delay(1000);
      	ad9959_write_frequency(AD9959_CHANNEL_3,275000000);
      	ad9959_write_frequency(AD9959_CHANNEL_0,27.5000000);
     	ad9959_write_frequency(AD9959_CHANNEL_1,27500000);
     	HAL_Delay(1000);
        ad9959_write_frequency(AD9959_CHANNEL_3,30000000);
      	ad9959_write_frequency(AD9959_CHANNEL_0,30000000);
      	ad9959_write_frequency(AD9959_CHANNEL_1,30000000);
    	HAL_Delay(1000);

  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */



/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/

因为这个工程原本是比较复杂的,也是作为资源分享给我的学弟学妹们,为了方便我没有对原工程做改动,不过关于AD9959的驱动函数的调用以及初始化在工程里面都有。地址如下:
链接:https://pan.baidu.com/s/1DFTN3vquNmw2yZcuC_N3IQ?pwd=5zi5
提取码:5zi5
原github项目地址连接:
https://github.com/d258519/AD9959-STM32

评论 6
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
