消息存储整体架构

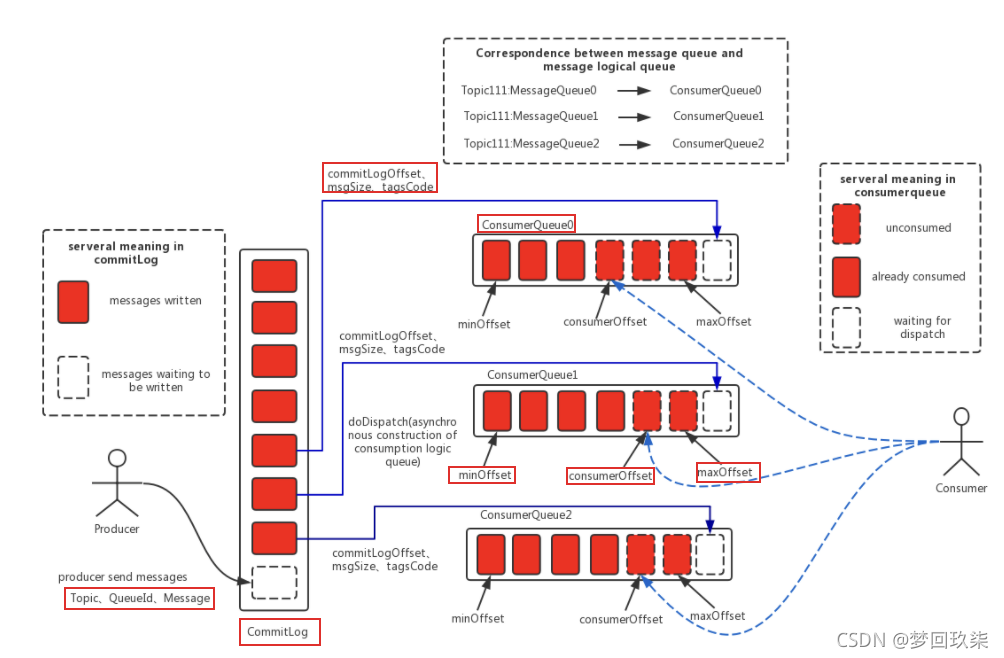

我们先把RocketMQ github上的消息存储图荡下来瞅瞅；
在这里插入图片描述
消息存储主要体现在三个文件中：CommitLog（真正存储消息体的地方）、ConsumeQueue（某个Topic下某个Queue的消息索引信息）、IndexFile（通过key或时间区间来查询消息的索引文件）。

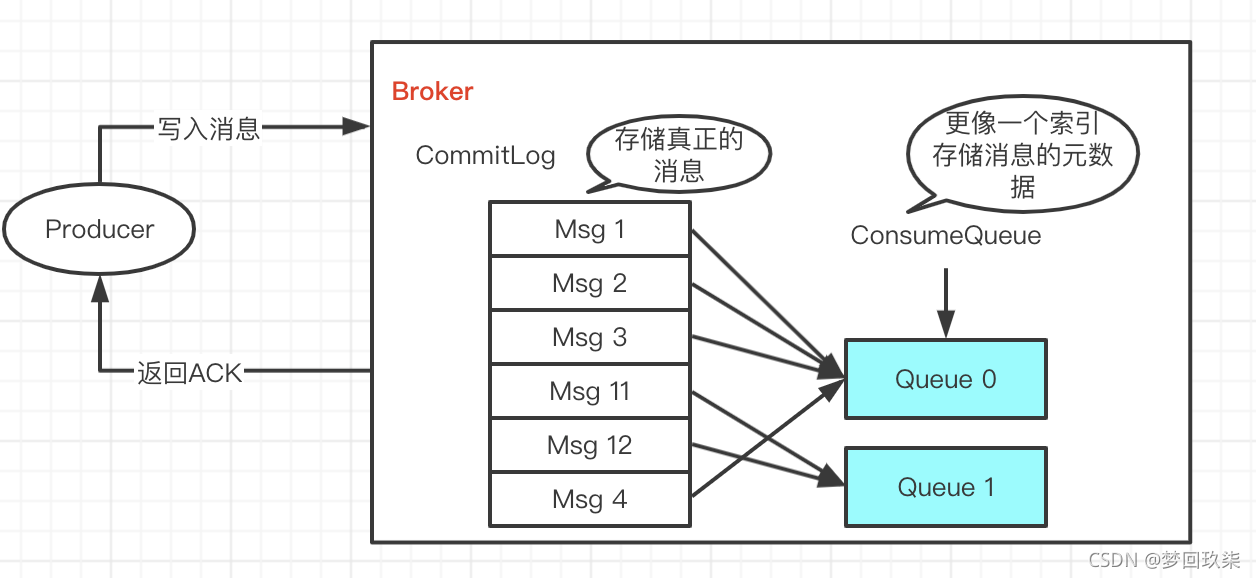

简版：
在这里插入图片描述

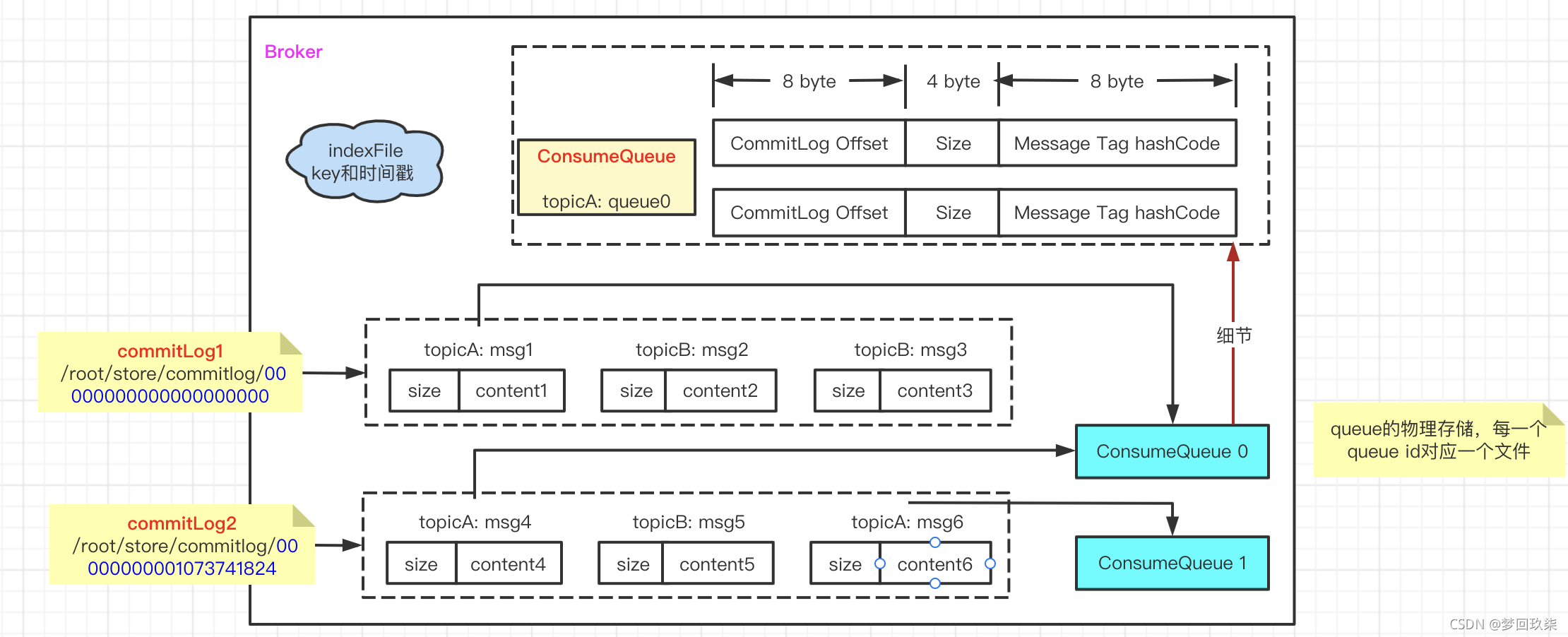

细版：

producer发送消息后，消息先保存到commitLog，再异步建立该条消息对应的topic + queue对应的ConsumerQueue索引。

1、CommitLog

CommitLog是消息本身、元数据的存储主体：

其存储Producer端写入的消息主体内容（包括：消息体、属性、UID等）；
因每条消息长度不一致，所以每个commitLog的记录也不是定长的。

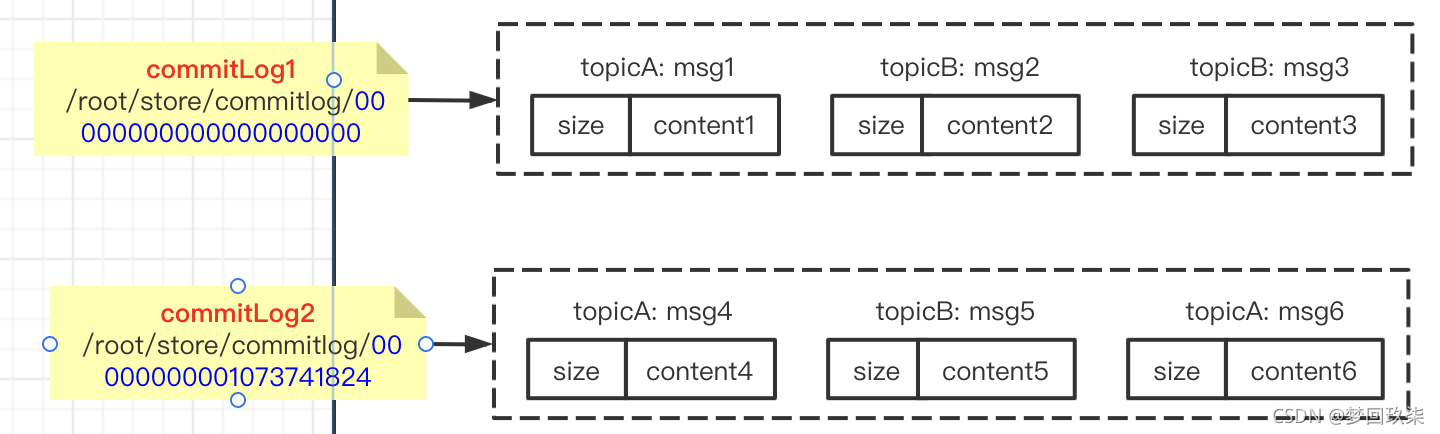

单个CommitLog文件大小默认最大1G, 文件名长度20位，左边补零，剩余为CommitLog中消息的起始偏移量；比如：

00000000000000000000代表了第一个文件，消息起始偏移量为0；
由于1G=1073741824B；所以当第一个文件写满了之后，第二个文件名为00000000001073741824，消息起始偏移量为1073741824；
CommitLog文件名以此类推。消息顺序写入日志文件，当文件满了或者不足以容纳最后一条消息之后，消息写入下一个文件。

在这里插入图片描述

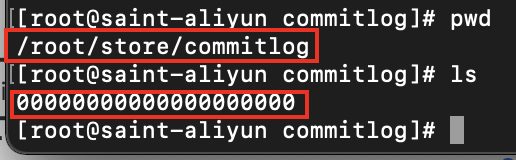

以我的服务器为例，CommitLog日志文件存储在/root/store/commitlog文件夹中；而我的commitLog文件只有一个，所以它的文件名为：00000000000000000000。

2、ConsumeQueue

ConsumeQueue–逻辑消息消费队列，主要作用是提高消息消费的性能。

由于RocketMQ是基于主题topic的订阅模式，且消息消费也是针对主题进行的；所以如果要遍历commitlog文件，再根据topic检索消息是非常低效的。
由于ConsumeQueue的存在，Consumer可以根据ConsumeQueue来查找待消费的消息。

ConsumeQueue作为消费消息的索引，保存了指定Topic下的指定队列消息在CommitLog中的起始物理偏移量offset，消息大小size和消息Tag的HashCode值。
ConsumeQueue文件可以看做是基于topic的CommitLog索引文件，所以ConsumeQueue文件夹的组织方式如下：topic/queue/file三层组织结构；具体存储路径为：$HOME/store/consumequeue/{topic}/{queueId}/{fileName}。

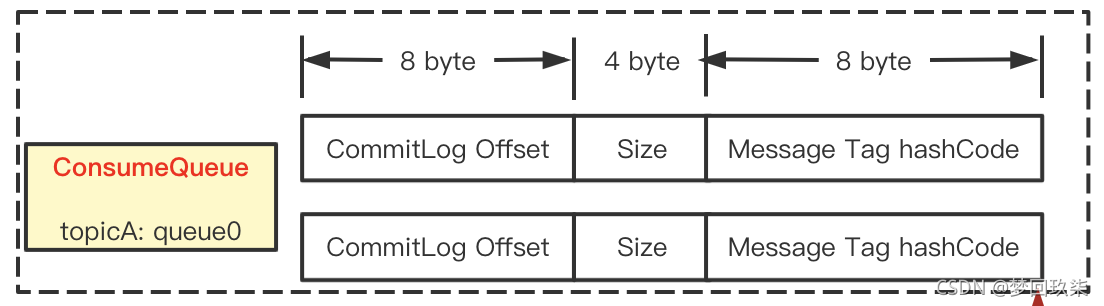

和CommitLog不同，ConsumeQueue文件采取定长设计，每一个条目共20个字节（8字节的commitlog物理偏移量、4字节的消息长度、8字节tag hashcode）；
注意第三部分TaghashCode是服务端过滤消息的重要依据。
单个文件最多由30W个条目组成，我们可以随机访问每一个条目，每个ConsumeQueue文件最大约5.72M。

在这里插入图片描述

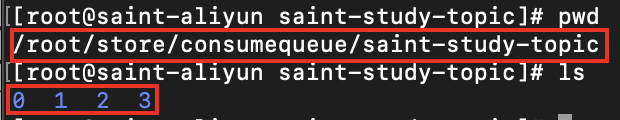

ConsumeQueue文件存储在/root/store/consumequeue文件夹中；由于ConsumeQueue是以Topic为维度进行划分的，所以文件夹会多一级topicName，即/root/store/consumequeue/saint-study-topic。RocketMQ默认会为每个Topic创建4个ConsumeQueue，即下图的0、1、2、3文件夹。
在这里插入图片描述

3、IndexFile

IndexFile（索引文件）提供了一种可以通过key或时间区间来查询消息的方法。

Index文件的存储位置是：$HOME\store\index\${fileName}，文件名fileName是以创建时的时间戳命名的；
固定的单个IndexFile文件最大约为400M，一个IndexFile可以保存 2000W个索引；
IndexFile的底层存储设计为在文件系统中实现HashMap结构，所以rocketmq的索引文件其底层实现为hash索引。

总结

RocketMQ采用的是混合型的存储结构。

Broker单个实例下所有的队列共用一个日志数据文件（CommitLog）来存储；即多个Topic的消息实体内容都存储于一个CommitLog中。
针对Producer和Consumer采用了数据和索引部分相分离的存储结构：

Producer发送消息至Broker端后，Broker端使用同步或者异步的方式对消息刷盘持久化，保存至CommitLog中。
Broker端启动一个后台服务线程—ReputMessageService不停地分发请求并异步构建ConsumeQueue（逻辑消费队列）和IndexFile（索引文件）数据。
