前言
一、clion配置前提
二、操作过程
总结

前言

我们自己用clion进行开发，但其他人的项目用的是keil,我们怎么跟他们一起开发，怎么打开他们的工程并顺利在clion里运行，编辑呢？我的方法是复制粘贴一下cubeMX生成的cmake目录（稍加改动）和两个.ld链接文件到keil目录下以直接用cmake管理keil的目录。同时给出了关于一些printf重定向的简易解决办法： keil提供了一些c标准库底层实现导致的printf区别——复制粘贴一个syscalls.c文件并稍加改动以解决。

一、clion配置前提

clion需要的配置：【如果没配置好可以搜如何优雅使用clion进行嵌入式开发教程，一步一步配置写的很详细】

openOCD下载器（注意用stlink.cfg/daplink.cfg等写好自己使用的下载器配置，具体写法可以搜教程）
cubeMX(用来获取对应板子的.ld文件，cmakelists.txt)

二、操作过程

1.对比目录差异

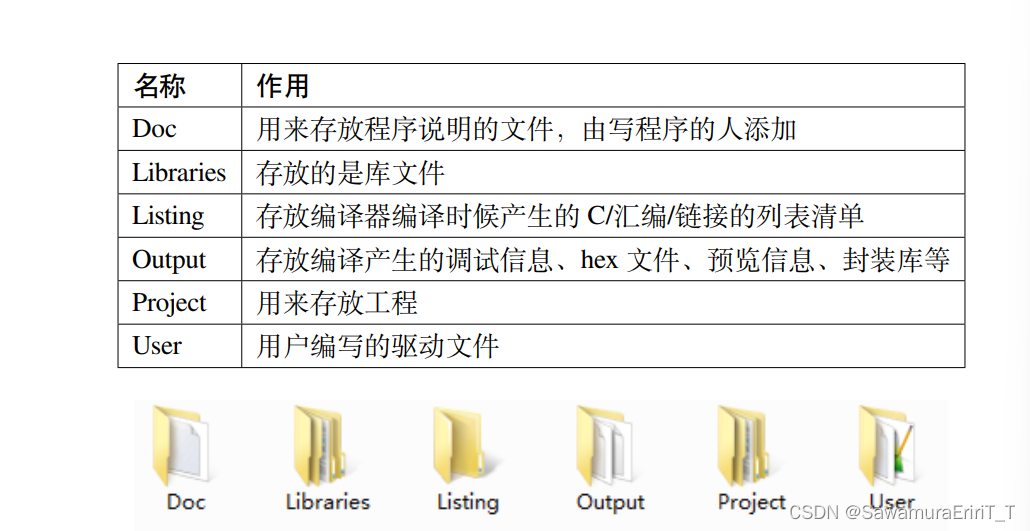

这是keil的工程文件夹：

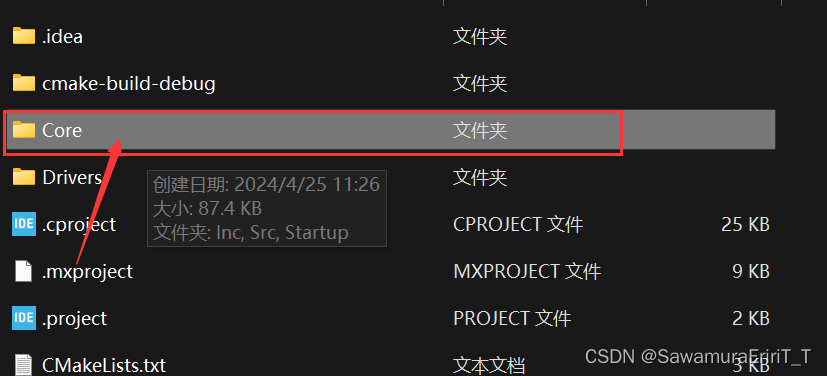

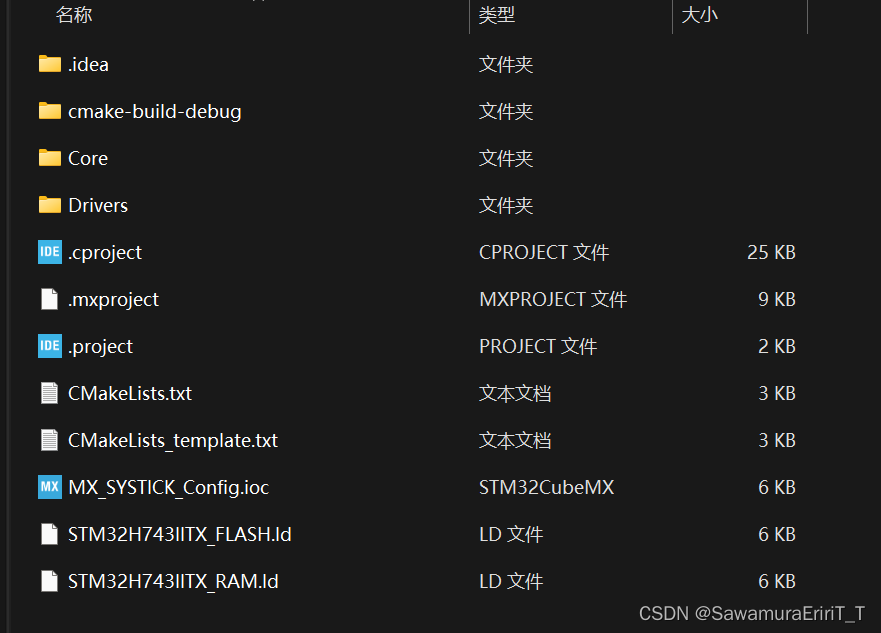

这是由cubeMX生成的clion文件夹（其实是stm32cubeIDE的文件夹）

可以看到，目录管理方式还是不太一样的，但总体类似。
总结：
keil: hal库在Libraries里， .c/.h在User里启动文件.s也放在Libraries里
clion:hal库在Drivers里， .c/.h在Core里启动文件在Core里专门的Startup文件夹

2.将Clion需要的文件移到Keil目录下

这些文件可以用cubeMX新建一个和keil里芯片对应的空的工程模板里获得

需要移动的有：

CMakeLists.txt：这个是由cubeMX为Clion自动写好的东西，能很好地管理文件夹，指定了项目名称（需更改），目录结构（需更改）
两个.ld链接器文件（STM32H743IITX_FLASH.ld）（STM32H743IITX_RAM.ld）：这两个文件规定了对应芯片的内存布局，clion需要使用这个来将代码写到单片机上。同一块芯片，.ld文件是一样的，可以直接移动。
.s启动文件startup_stm32h743iitx.s：由于两个IDE启动文件放的地方不同，最好移动到User里

实际操作：

1. 从cubemx为clion创建的项目模板中，复制需要移动的文件到keil目录下

CMakeLists.txt 与两个.ld链接器文件：

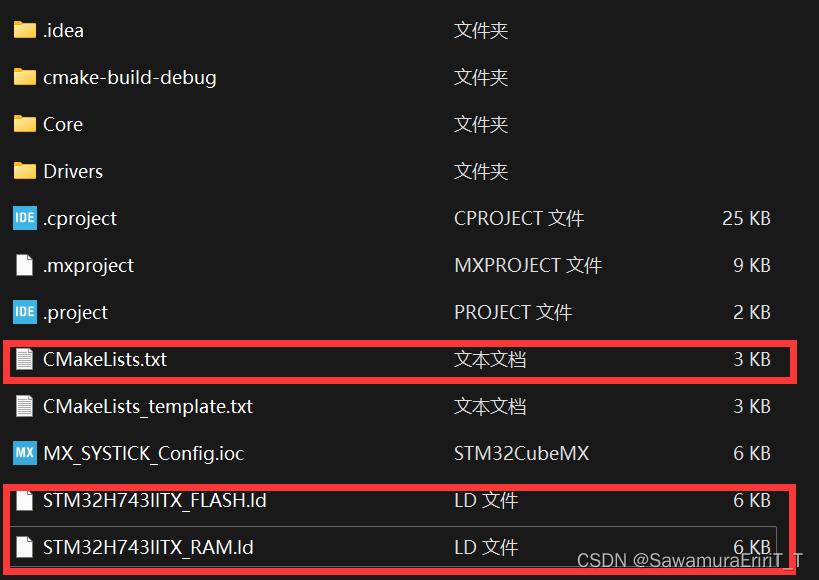

从：

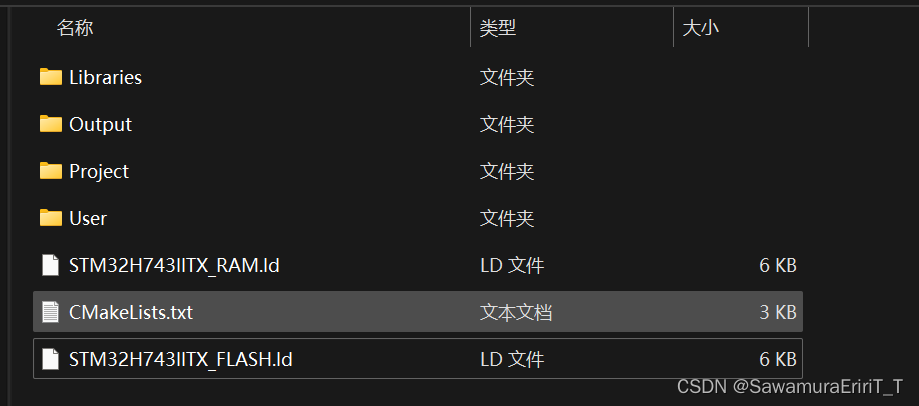

到：

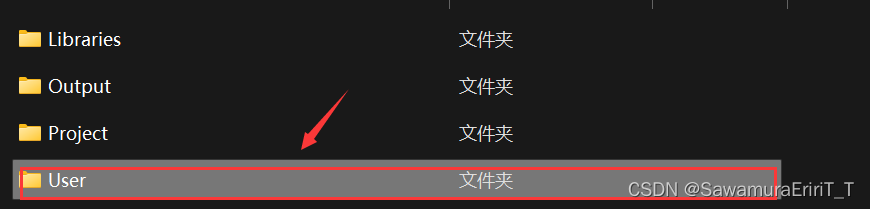

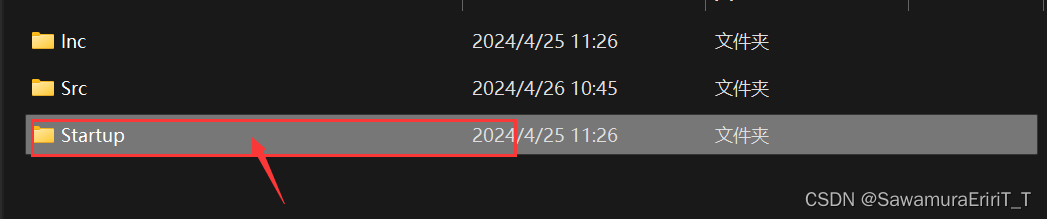

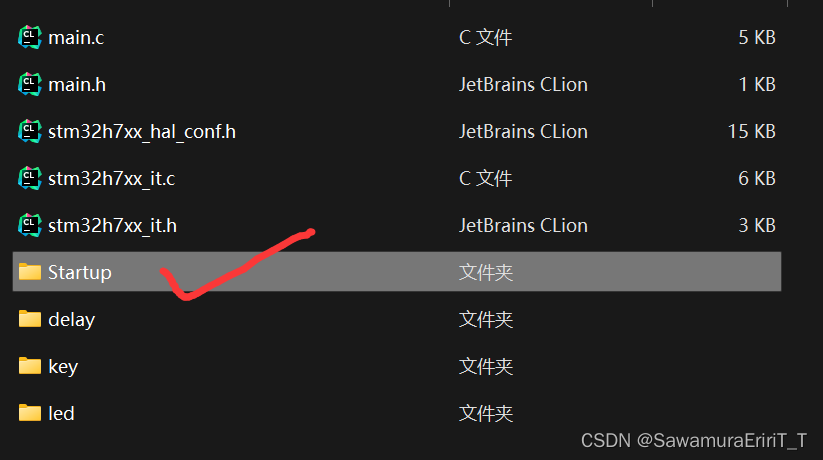

启动文件：
从：

到：

2. 用clion打开keil的工程（可以直接用clion打开CMakeLists.txt）

在这里插入图片描述
可以看到，cmake-build-debug文件夹已经创建出来了，但是没法编译，还要改一些配置：

3. 点开CMakeLists.txt,更改以下部分：

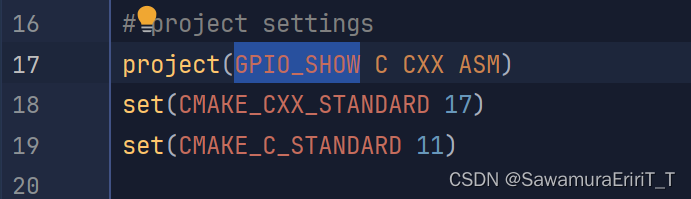

把这个改成项目文件夹的名字。原先的是项目模板的文件夹名。很重要，因为CMAKE路径都是根据这个文件夹名设置的

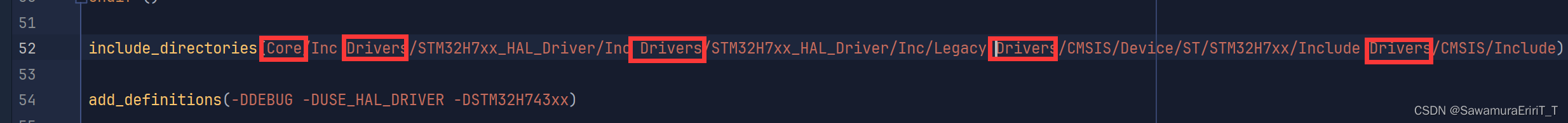

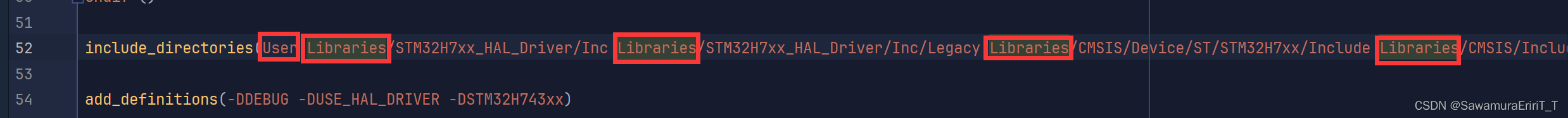

将驱动库路径设为KEIL的命名方式
原先：

改为：

这句话是把驱动库的.h文件和我们代码的.h库文件都包含进来。如果是其他更复杂的目录，可以GPT一下看看怎么改。

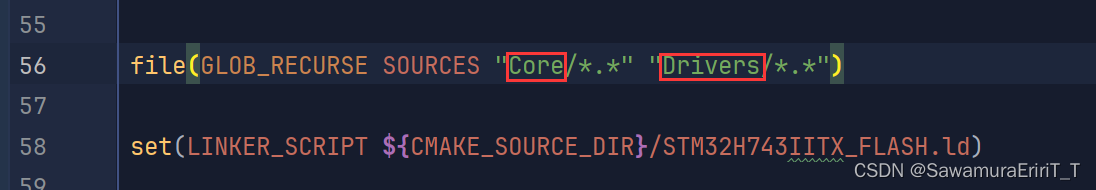

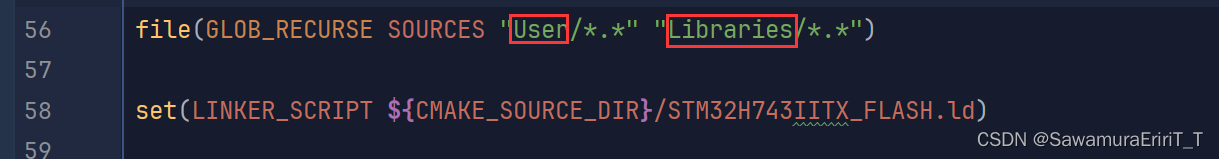

将代码文件目录改一下
原先：

改为：

这个file(GLOB_RESCURSE SOURCES XX)会查找并包括两个目录下所有文件。
ps:所以我们写程序，在User里又加了个专门的外设文件夹，放对应的.c.h,也都没问题。但需要注意，每次添加文件夹，都需要选择“重新加载cmake项目”选项，不然还是找不到。尽管如此，自己加文件夹的话，#include “…/” 这样的相对路径还是要写的

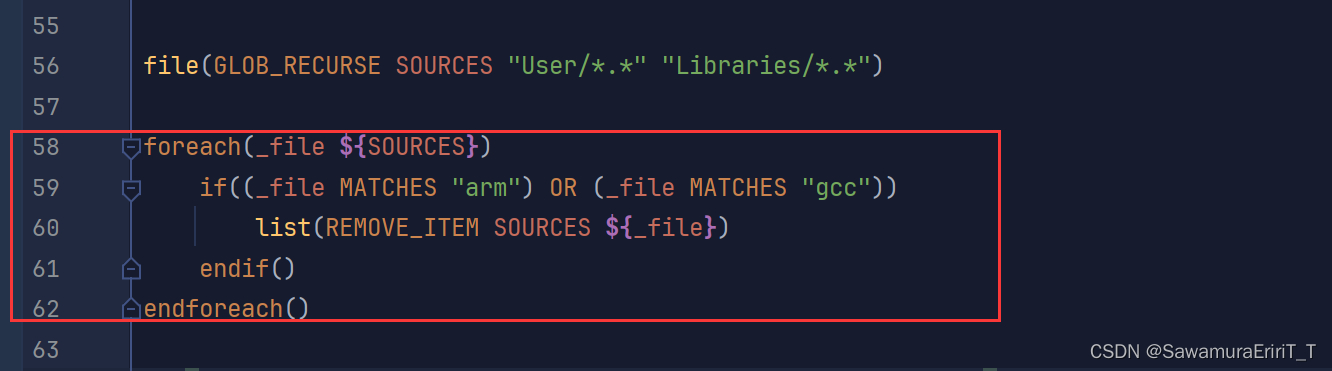

忽略Libraries里的startup.s文件
在CMakeLists.txt里，file(GLOB_RECURSE)那句下面一个地方添加以下代码，进而忽略掉Keil带的启动文件，转而用我们添加进去的启动文件（不然会报错，keil的启动文件有的放在template里做模板用，clion也会调用）

foreach(_file ${SOURCES})
    if((_file MATCHES "arm") OR (_file MATCHES "gcc"))
        list(REMOVE_ITEM SOURCES ${_file})
    endif()
endforeach()

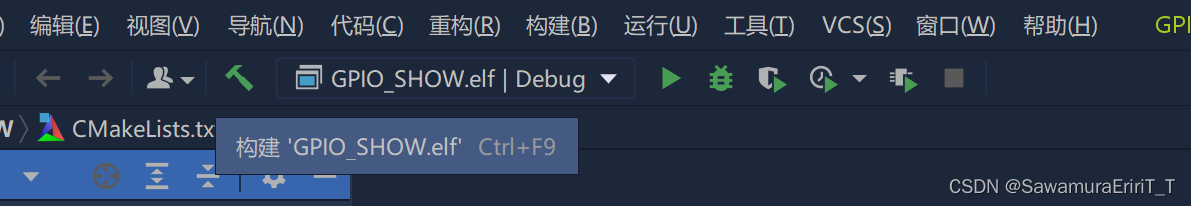

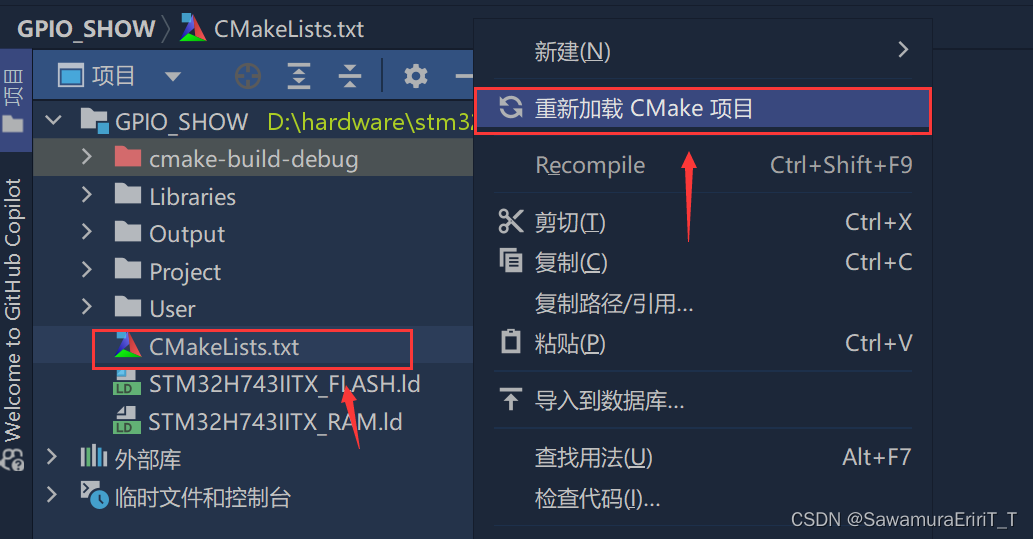

4. 从新加载cmake项目，即配置成功啦！

在这里插入图片描述

3. (如果需要printf重定向) c库的一些操作

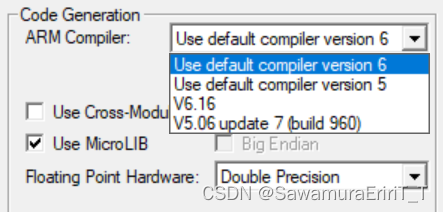

keil默认使用的是ac5或ac6（arm complier 6）编译器，而且可以选择是否使用MicroLib选项，即可以使用专门为嵌入式系统开发的c库（不是普通的stdio.h）。
在这里插入图片描述

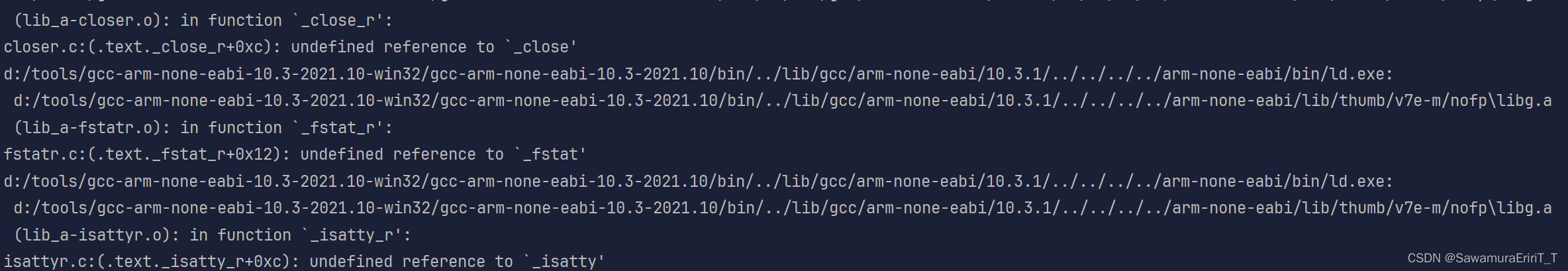

然而我们在clion中配置了自己下载的gcc编译器，因此如果keil的工程需要使用printf()等函数的话，clion这边不能直接调用微库，就会出现printf()，scanf(),getchar()报错等信息,显示缺失各种定义的问题。
缺失了很多定义
解决办法：clion+cubemx有自己的解决办法，是包含一个叫“syscalls.c”的文件。这个文件就是实现了各种重定向，提供了c库的各种底层实现。所以我们在cubemx为clion生成的各种项目里总能找到这个文件，但在keil的项目里是找不到的。

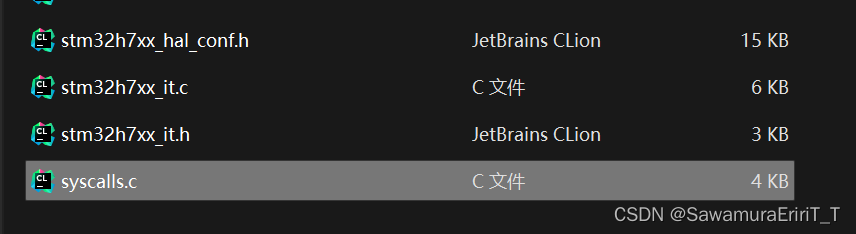

因此，直接从其他cubemx生成的项目里随便找一个syscalls.c的文件，移到clion项目源文件目录下，也不需要在其他地方加什么include (保证能被cmake 的 source找到，添加进编译就好了（从新加载一下cmake项目）)，然后之前的报错就突然少了很多在这里插入图片描述

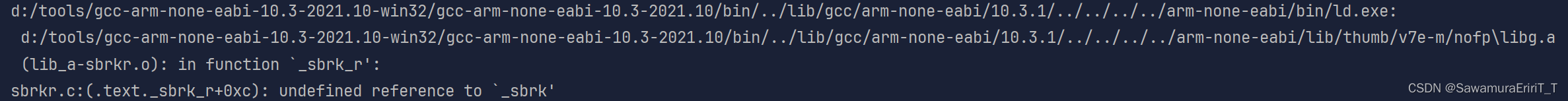

但还是剩下一个报错，说缺少_sbrk的定义

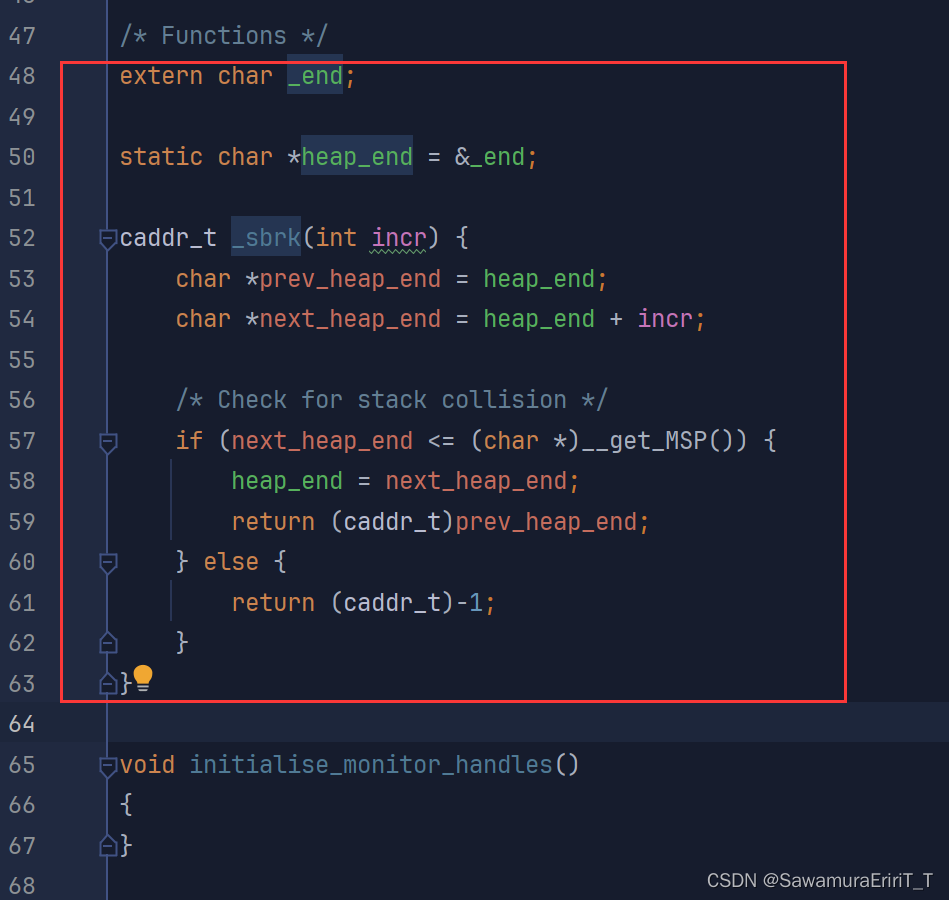

于是我把这段代码加入了syscalls.c的前面，同时在syscalls.c里include一下“cmsis_arm.h”（不然没有__get_MSP宏）报错也就消失了


extern char _end;

static char *heap_end = &_end;

caddr_t _sbrk(int incr) {
    char *prev_heap_end = heap_end;
    char *next_heap_end = heap_end + incr;

    /* Check for stack collision */
    if (next_heap_end <= (char *)__get_MSP()) {
        heap_end = next_heap_end;
        return (caddr_t)prev_heap_end;
    } else {
        return (caddr_t)-1;
    }
}

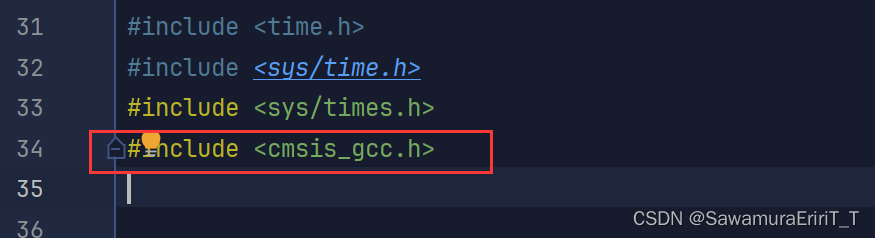

在syscalls.c文件里加入一行头文件（不同版本syscalls.c好像不一样，没有这个报错可以跳过）
在这里插入图片描述

在这里插入图片描述
然后，在编译就没有各种报错了，接下来进行重定向环节（也就是用HAL_UART_Transmit()函数替换原来printf(）调用的输出函数）
这里采用官方给的例子（给STM32-EVAL开发板写的官方示例文件，资料可以在st官网找到描述）的重定向写法。
宏定义：
在这里插入图片描述

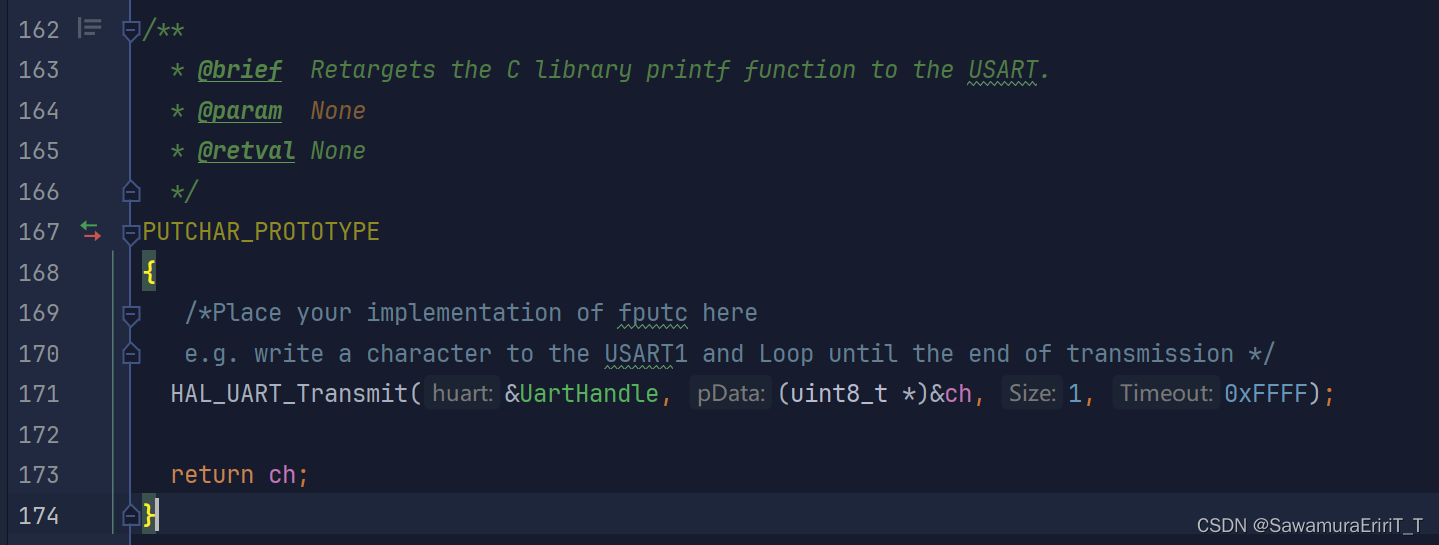

宏函数体：

代码抄一遍：

#ifdef __GNUC__
/* With GCC/RAISONANCE, small printf (option LD Linker->Libraries->Small printf
   set to 'Yes') calls __io_putchar() */
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif /* __GNUC__ */

/**
  * @brief  Retargets the C library printf function to the USART.
  * @param  None
  * @retval None
  */
PUTCHAR_PROTOTYPE
{
   /*Place your implementation of fputc here
   e.g. write a character to the USART1 and Loop until the end of transmission */
  HAL_UART_Transmit(&UartHandle, (uint8_t *)&ch, 1, 0xFFFF);

  return ch;
}

这些放在main.c函数里面随便找地方写就好。首先检查__GNUC__是否定义，即检查是否使用的是Clion的GCC编译器。如果是的话，就定义一个宏，也就是改变 int __io_putchar(int ch)，否则的话改变fputc(keil 中改变fputc,这个否则指的就是keil那些用的非GCC编译器)

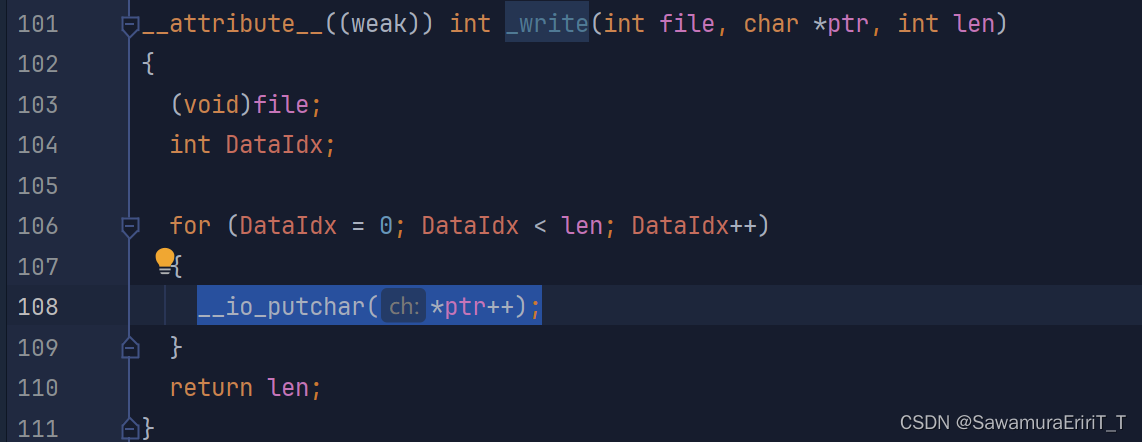

把这两段代码加在main.c里面，就已经可以正常使用printf();了。那么改变的这两个宏指向哪里呢？点进去看到，__io_putchar()在syscalls.c里被定义，在_write函数内被调用。所以说，GCC中，printf调用了_write，而其他编译器，printf调用fputc.我们是把_write里的__io_putchar()改成uart的传输函数，从而实现的重定向。
在这里插入图片描述
