几何对象是构成要素的必要条件

import numpy as np

def getgtypes():
    return 'point', 'linestring', 'polygon', 'multipoint', 'multilinestring', 'multipolygon'


def showgeoms(geoms, name="tmp", gtype=None):
    # 快速显示一串几何对象,gtype 如果是默认的则根据geoms生成相应的类型
    if gtype is None:
        gtype = geoms[0].constGet().geometryType() if isinstance(geoms[0], QgsGeometry) else geoms[0].geometryType()
        gtype = gtype.lower()
    if gtype not in getgtypes():
        raise Exception('gtype should be one of :{' + ','.join(getgtypes()) + '}' + 'input gtype is {}'.format(gtype))

    vl = QgsVectorLayer(gtype, name, "memory")
    pr = vl.dataProvider()
    feats = []
    for geom in geoms:
        feat = QgsFeature()
        feat.setGeometry(geom)
        feats.append(feat)
    pr.addFeatures(feats)
    QgsProject.instance().addMapLayer(vl)
    iface.zoomFull()

通过QgsFeature的setGeometry()方法进行几何对象的绑定

setGeometry()方法接收两种类型:

  • QgsGeometry对象
  • QgsAbstractGeometry的子类
    (QgsPoint, QgsLineString, QgsPolygon)
    对于第二种类型,其实是:setGeometry(QgsGeometry(QgsAbstractGeometry的子类))
def p3():
    feat1 = QgsFeature()  # 创建一个空的地理要素对象
    p1 = QgsPoint(3, 4)  # 创建一个二维点对象
    feat1.setGeometry(p1)  # 将之前创建的点"p1"设置为"feat1"的几何信息。

    feat2 = QgsFeature()
    p2 = p1.clone()  # 创建一个"p1"的克隆对象
    gp2 = QgsGeometry(p2)  # 将克隆的点"p2"转换为一个几何对象"gp2"
    feat2.setGeometry(gp2)

    print(feat1.geometry(), feat2.geometry())

 得到具体的几何类型

很多情况下,在处理数据时,对几何对象数据的访问是来自于图层→要素>几何对象的顺序,得到的一般也是几何对象QgsGeometry对象,要得到具体的类型:

  • constGet()   # 得到仅可读的具体类别的几何对象,开销小
  • get()         # 得到引用,修改得到的对象会修改几何对象,开销大

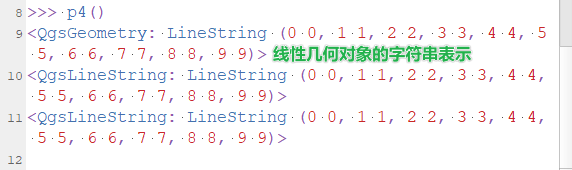

def p4():
    line = QgsLineString(range(10), range(10))  # 创建一个包含10个点线性几何对象
    gl = QgsGeometry(line)  # 将线性几何对象"line"转换为一个QgsGeometry对象
    print(gl)
    l1 = gl.constGet()  # 得到仅可读的具体几何对象
    print(l1)

    l2 = gl.get()  # 得到引用,修改l2会修改几何对象
    print(l2)

 获取QgsGeometry对象的具体类型

def p5():
    l = QgsLineString(range(10), range(10))
    gl = QgsGeometry(l)
    print(QgsWkbTypes.geometryDisplayString(gl.type()))  # 打印几何对象类型的显示字符串,即可读性更好的类型名称
    print(gl.constGet().geometryType())  # 获取只读的几何对象
    print(gl.wkbType())  # 打印几何对象的WKB(Well-Known Binary)类型代码

 几何对象的一些属性

boundingBox()  外接矩形轮廓
centroid()     中心点
buffer(distance,segments)   缓冲区

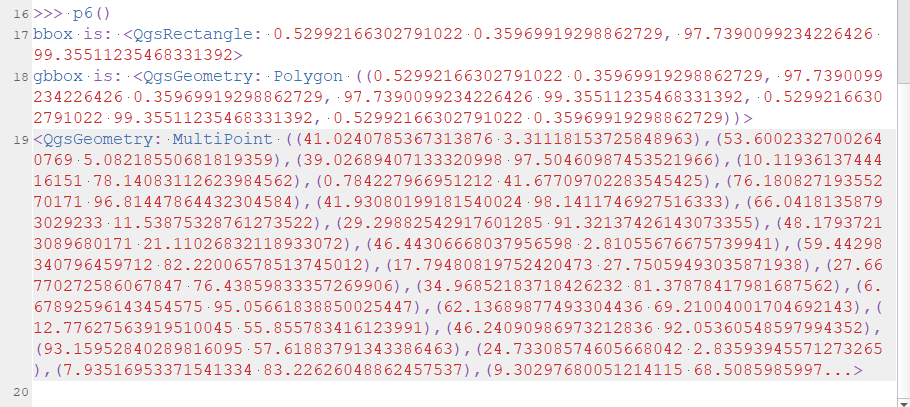

def p6():
    x = np.random.random(100) * 100
    y = np.random.random(100) * 100
    pts = QgsLineString(x, y)
    mp = QgsMultiPoint()
    _ = [mp.addGeometry(pt) for pt in pts]
    gmp = QgsGeometry(mp)
    showgeoms([mp], 'multipoint')
    # 计算外接矩形
    bbx = gmp.boundingBox()
    print('bbox is:', bbx)
    gbbx = QgsGeometry.fromRect(bbx)
    print('gbbox is:', gbbx)
    showgeoms([gbbx], 'gbox')
    # 计算中心点
    cd = gmp.centroid()
    showgeoms([cd], 'centroid')

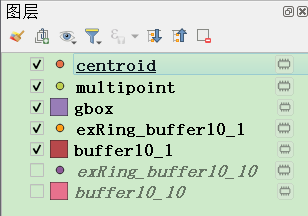

    # 计算缓冲区

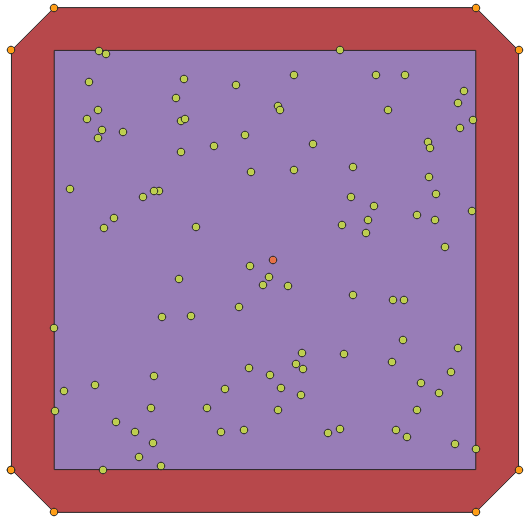

    bpg1 = gbbx.buffer(10, 1)  # 缓冲区半径为10,平滑度为1
    showgeoms([bpg1], 'buffer10_1')
    showgeoms(bpg1.get().exteriorRing(), 'buffer10_1')  # 显示了缓冲区的外部环

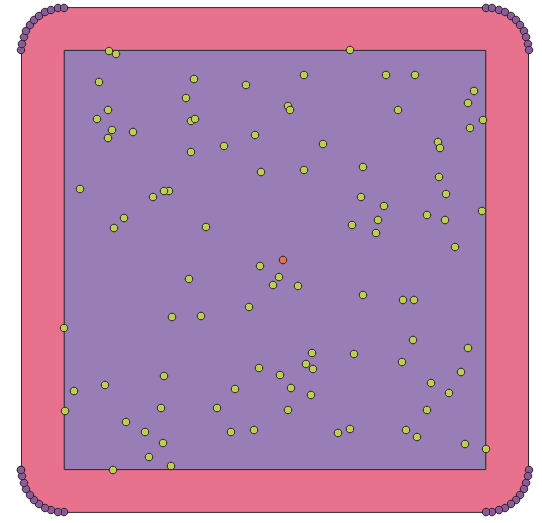

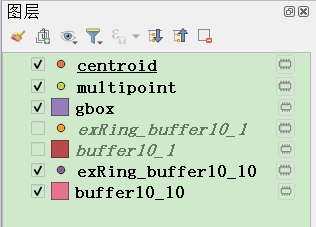

    bpg10 = gbbx.buffer(10, 10)
    showgeoms([bpg10], 'buffer10_10')
    showgeoms(bpg10.get().exteriorRing(), 'buffer10_10')
    return gmp



 Delaunay三角

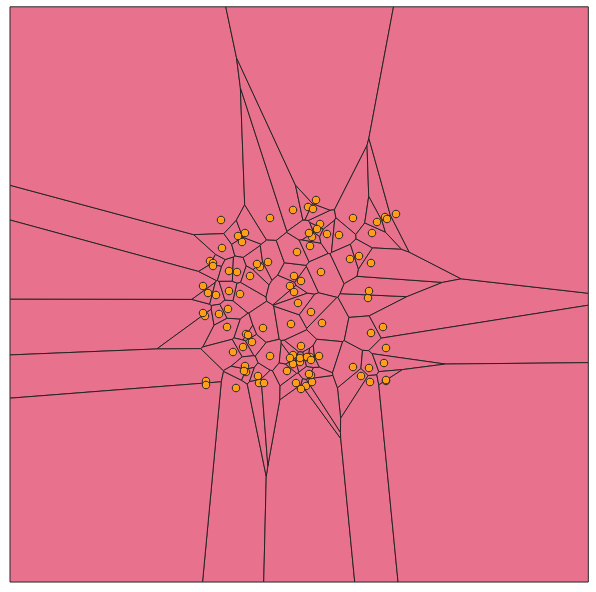

泰森多边形 voronoi

def p10():
    x = np.random.random(100) * 100
    y = np.random.random(100) * 100
    pts = QgsLineString(x, y)
    mp = QgsMultiPoint()
    _ = [mp.addGeometry(pt) for pt in pts.points()]
    dl = QgsGeometry(mp.clone()).delaunayTriangulation(0.1)  # Delaunay三角剖分
    mpoly = dl.constGet()
    showgeoms(mpoly, 'Delaunay三角剖分')

    # bbox=QgsGeometry.fromRect(mp.boundingBox())
    # bbb=bbox.buffer(20,10)
    vd = QgsGeometry(mp.clone()).voronoiDiagram()  # extent=bbb)#泰森多边形voronoiDiagram
    mpoly2 = vd.constGet()
    showgeoms(mpoly2, 'Voronoi韦恩图')
    showgeoms([mp], '点集')
    return dl, vd, mp



参考:pyqgis2.06几何对象操作(一)
