种类 1 2 3 4 5 7 类lsa
Type-1LSA
网络中所有设备都会发送,并且只发送一条一类LSA。一类LSA的LSID取值等同于通告者的RID。
LINK---用来描述路由器接口连接情况的参数,一个接口可以使用多条Link来进行描述。

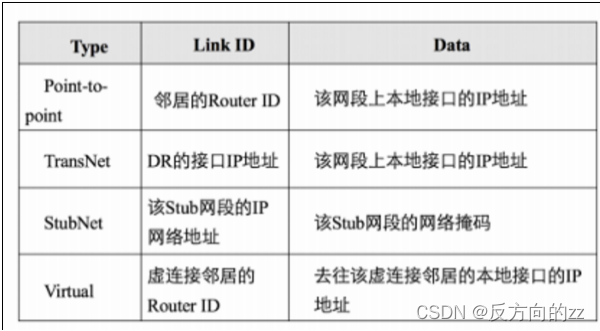

Linktype---这个类型主要和接口的网络类型有关,他会根据接口的网络类型判断这个接口运行在一个什么样的网络当中。
Type-2LSA
在MA网络当中,仅依靠1类LSA可能会出现信息描述不完整的情况,所以,需要通过2类LSA对缺失的信息进行补充。---因为2类LSA提供的都是公共信息,所以,并不需要所有设备都发,在一个MA网络当中,只需要一台设备发送就可以了。
所有携带路由信息的LSA都需要通过1类和2类LSA进行验算。----所谓验算就是指传递路由信息的通告者的位置信息需要通过1类,2类LSA信息计算出来。
Type-3LSA
传递的是域间路由信息,主要携带的是目标网段信息和开销值。目标网段信息通过LSID来进行携带,里面也会包含其掩码信息。其中的开销值指的是通告者到达目标网段的开销值。
所有携带路由信息的LSA都需要通过1类和2类LSA进行验算。---所谓验算就是指传递路由信息的通告者的位置信息需要通过1类,2类LSA信息计算出来。
Type-5LSA
Metric(cost)---5类LSA携带的通过重发布导入进来的域外路由信息,因为不同网络对度量值的评判标准不同,所以,当域外路由导入到本网络中,我们将放弃其原先的开销值,而赋予他一个定义值----seed-metric---种子度量值。Ospf网络中默认的种子度量值为1.
[r4-ospf-1]import-routerip1cost10---在重发布时修改种子度量值
EType---一个标记位,当标记位置为0时,则代表使用类型1;当标记位置为1时,则代表使用类型2----指的是开销值的类型--ospf协议默认使用类型2
类型1:如果开销值类型为类型1,则域内所有设备到达域外目标网段的开销值等于本地到达通告者的开销值加种子度量值。
类型2:如果开销值类型为类型2,则所有域内设备到达域外目标网段的开销值都等于种子度量值。
ForwardingAddress--转发地址--一个重定向地址,类似于RIPV2中的下一跳字段,当出现选路不佳的情况,则将会吧最佳选路信息携带在这个字段上,则将按照转发地址去寻找下一跳,而不再按照算法寻找通告者。5类LSA中,在不存在选路不佳的情况下,将使用0.0.0.0来进行填充。
Tag--路由标记---可以给5类LSA打标记,方便后边通过标记来抓取流量。
Type-4LSA
辅助5类LSA完成验算过程,找到ASBR的位置。里面只携带一个开销值,指的是通告者到达ASBR的开销。
Type-7LSA
如果将一个区域配置成非完全末梢区域,则这个区域将不在学习4类和5类LSA。但是,该区域依旧需要将后面的域外路由信息导入,因为拒绝5类,所以只能以7类LSA的形式来继续传递。之后在7类LSA信息离开NSSA区域后,需要在转换成5类lsa进行传递。
这样的区域将拒绝学习域外路由信息,但是,其依旧具有访问域外路由的需求,所以配置完成后,会自动生成一条指向骨干区域的7类缺省
O_NSSA--7类域外路由信息的标记,默认优先级是150
汇总
类型 | LSID | 通告者 | 作用范围 | 携带信息 |
Type-1LSARouter | 通告者的RID | 区域内所有运行OSPF协议的路由器的RID | 单区域 | 本地接口的直连拓扑 |
Type-2LSANetwork | DR接口的IP地址 | 单个MA网络中DR所在的路由器的RID | 单区域 | 单个MA网络拓扑信息的补充信息 |
Type-3LSASum- Net(summary) | 路由信息的目标网络号 | ABR,在通过下一个ABR设备时将会被修改为新的ABR设备 | ABR相邻的单区域 | 域间路由信息 |
Type-5LSAExternal(ase) | 域外路由的目标网络号 | ASBR | 整个ospf网络 | 域外路由信息 |
Type-4LSASun-ASbr(asbr) | ASBR的rid | 与ASBR同区域的abr设备,再通过下一个abr设备时将会被修改为新的abr设备 | 除去ASBR所在的单区域 | ASBR的位置信息 |
Type-7LSANSSA | 域外路由的目标网络号 | ASBR,离开nssa区域后转换成5类 | Nssa区域 | 域外路由信息 |
