气凝胶隔热材料超低导热系数测试中存在的问题及解决方案



摘要：针对气凝胶高效隔热材料低导热系数测试中存在的测试方法选择不合理、测试设备精度不高和测试条件偏离使用条件等问题，本文分析了目前气凝胶隔热材料热导率测试的常用方法及其适用范围，列举了各种测试方法的测试极限以及不合理使用的具体案例，重点介绍了实现低热导率准确测量的注意事项和具体措施，最后提出了今后进一步提高测量精度的改进方向。

原文阅读：（PDF格式）

---

一、问题的提出

作为一种低密度和低导热系数的高效隔热材料，气凝胶隔热材料越来越得到重视和广泛应用，其导热系数测试的准确性往往决定了隔热系统的隔热效果和造价。从目前的市场反馈来看，气凝胶隔热材料导热系数测试中普遍存在测试不准确问题，这些问题主要归结为以下原因：

（1）测试方法选择不合理。

（2）测试设备达不到测试低导热系数的精度要求。

（3）测试条件与实际使用条件严重偏离，导热系数测试结果无法代表实际隔热性能。

针对上述问题，本文将介绍目前气凝胶隔热材料导热系数测试的常用方法，并对这些测试方法进行分析和特点介绍，并列举了各种测试方法的测试极限以及不合理使用的具体案例，最后重点介绍实现低导热系数测试准确性的具体措施和今后的改进方向。

二、低导热系数测试方法分析

所谓低导热系数，一般是指0.001~0.1W/mK的导热系数。在高温下气凝胶隔热材料的导热系数一般不会超过0.1W/mK，在低温（液氮和液氦）和高真空环境下，有些气凝胶及其复合隔热材料会达到0.001W/mK甚至更低的超低导热系数。本文所做的分析主要是针对上述低导热系数范围内的测试方法。

对于低导热系数的测试，目前常用的测试方法主要分为稳态法和瞬态法两类，如表1所示。

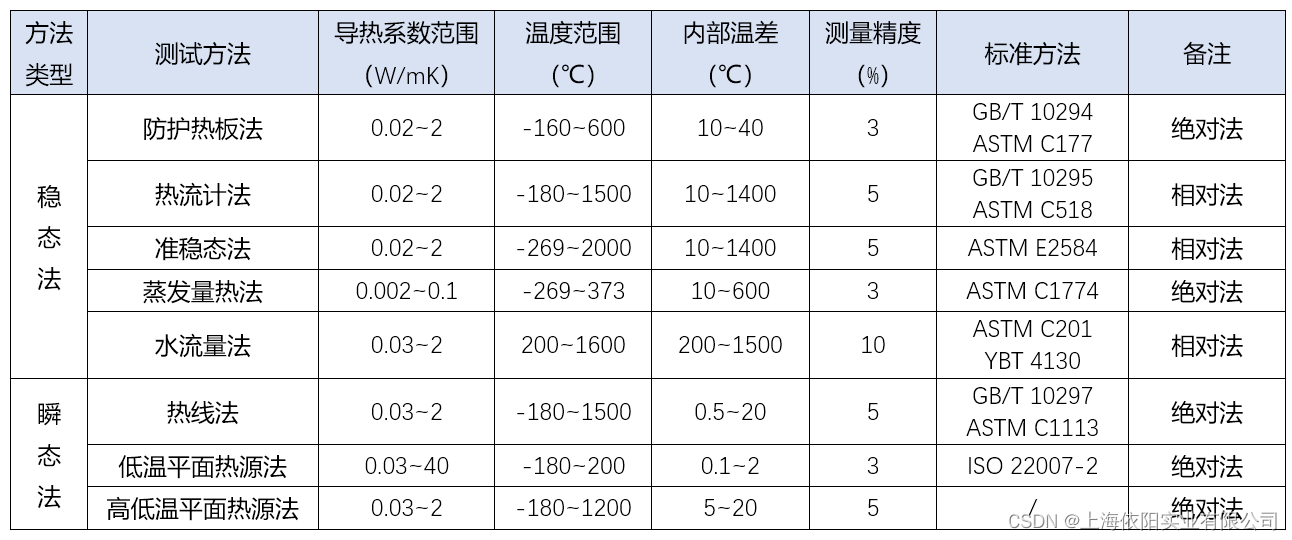

表1 低导热系数常用测试方法汇总

对于隔热材料而言，特别是气凝胶复合材料这类低密度隔热材料，其内部的传热形式主要有导热、辐射和对流三种传热形式。在不同温度、温差、气压和气氛条件下，这三种传热形式所起的作用不同。以温度变量为例并假设在真空环境下不考虑气体对流传热，低密度隔热材料中会存在固体和气体导热以及辐射传热形式，它们各自的导热系数以及多种传热形式复合作用后的总体等效导热系数随温度的变化，如图1所示。由此可见，在不同的实际应用条件下，低密度隔热材料中存在着不同的传热形式以及相应的导热系数，这决定了测试方法的选择。

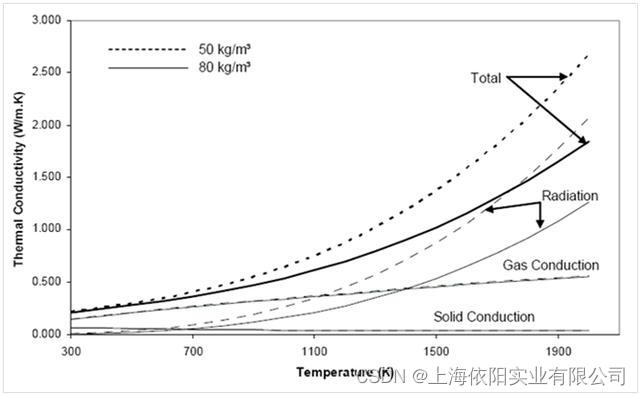

图1 固体、气体和辐射传热对应的导热系数分量以及复合作用后的等效导热系数随温度的变化

测试方法和相应测试设备的选择主要依据以
