1 802.11e之前
2 802.11e

1 802.11e之前

在802.11e之前发包抢占空口时，也有不同的优先级，主要通过以不同的帧间隔来实现。
SIFS=16us，主要用与突发和response的帧，像ACK和CTS等。

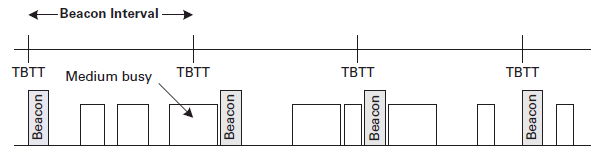

PIFS=SIFS+SLOT=16+9=25us，主要用于Beacon帧。
DIFS=SIFS+2*SLOT=16+18=34us，用于数据帧和管理帧。
在这里插入图片描述

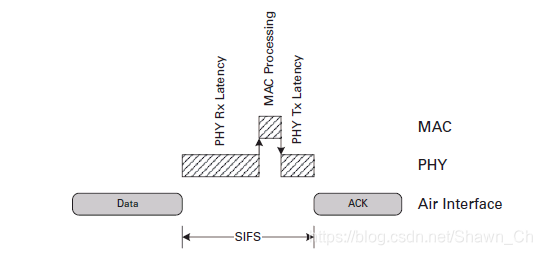

要等待SIFS才发包的原因是，response端有接受到帧的处理时间，生成帧的时间，以及发送帧的时间，大约需要16us.

2 802.11e

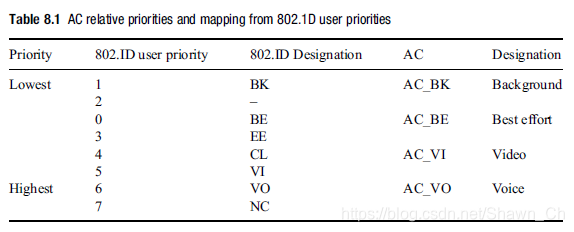

2.0 TID优先级

在这里插入图片描述

2.1 EDCA

由于之前的协议已经不能满足QoS的要求，所以在优先级上进行了区别，所以对DCF进行了扩展，(PCF及它的扩展HCCA基本没人用）。

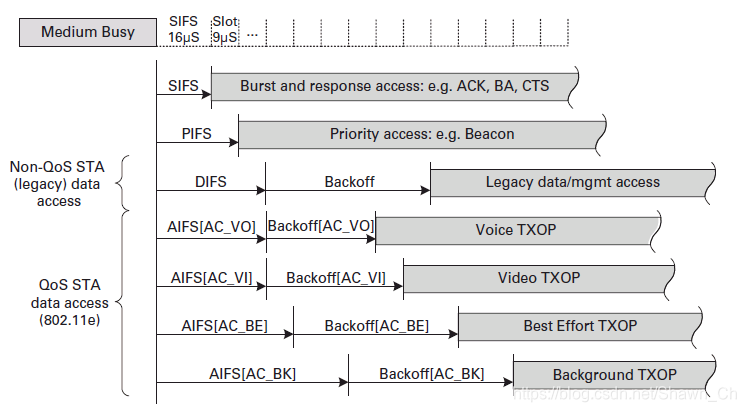

在EDCA中高优先级的AC可以更快的发送，如下图所示，其中

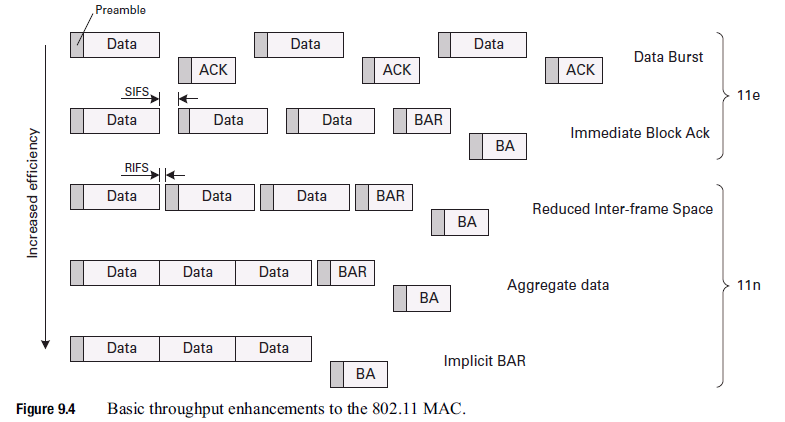

AIFS = SIFS+ AIFSN*slot。用AIFS取代了DIFS，并且增加了TXOP的概念TXOP配合BA可以保证传输中别人不会发包造成冲突，并且提高传输效率。TXOP一般是看发包的大小，然后硬件去计算需要多少时间，然后发包时配置。
在这里插入图片描述

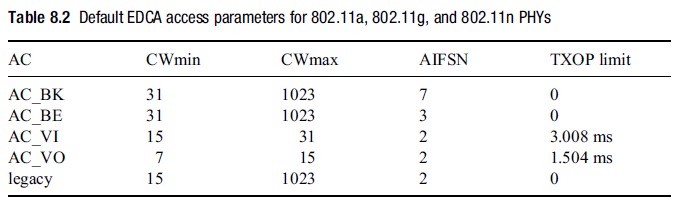

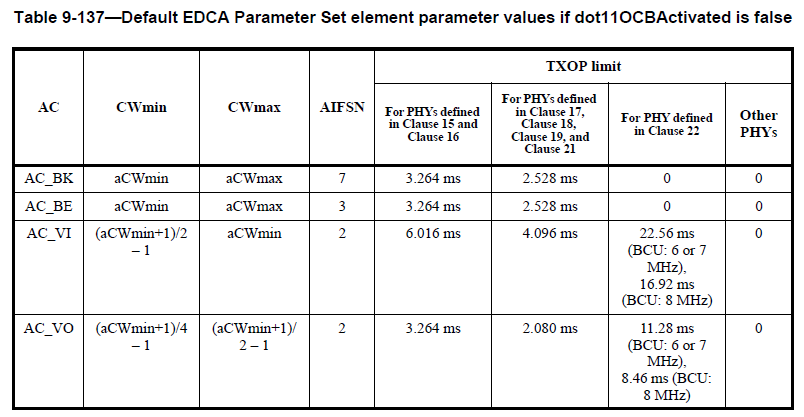

SPEC默认的参数为如下图所示，Table 9-137

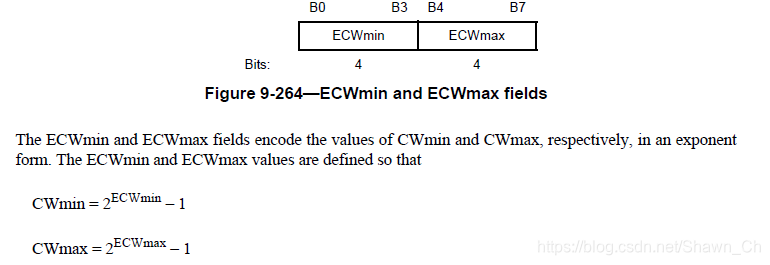

其中CW在寄存器中是用ECW来表示的，CW{1023，31}用ECW表示为A4，具体公式如下图所示。
