BY9301-16P语音播报

需要用到这个模块播放特定的语音，主要是基于这个文章复刻的，博主给的代码很全,非常感谢

STM32驱动BY9301语音播报模块-CSDN博客文章浏览阅读2.3k次，点赞4次，收藏52次。简介：STM32F103C8T6驱动BY9301语音播报模块源码介绍。_by9301https://blog.csdn.net/m0_50669075/article/details/130067516

BY9301-16P语音播报模块实物如下图所示：

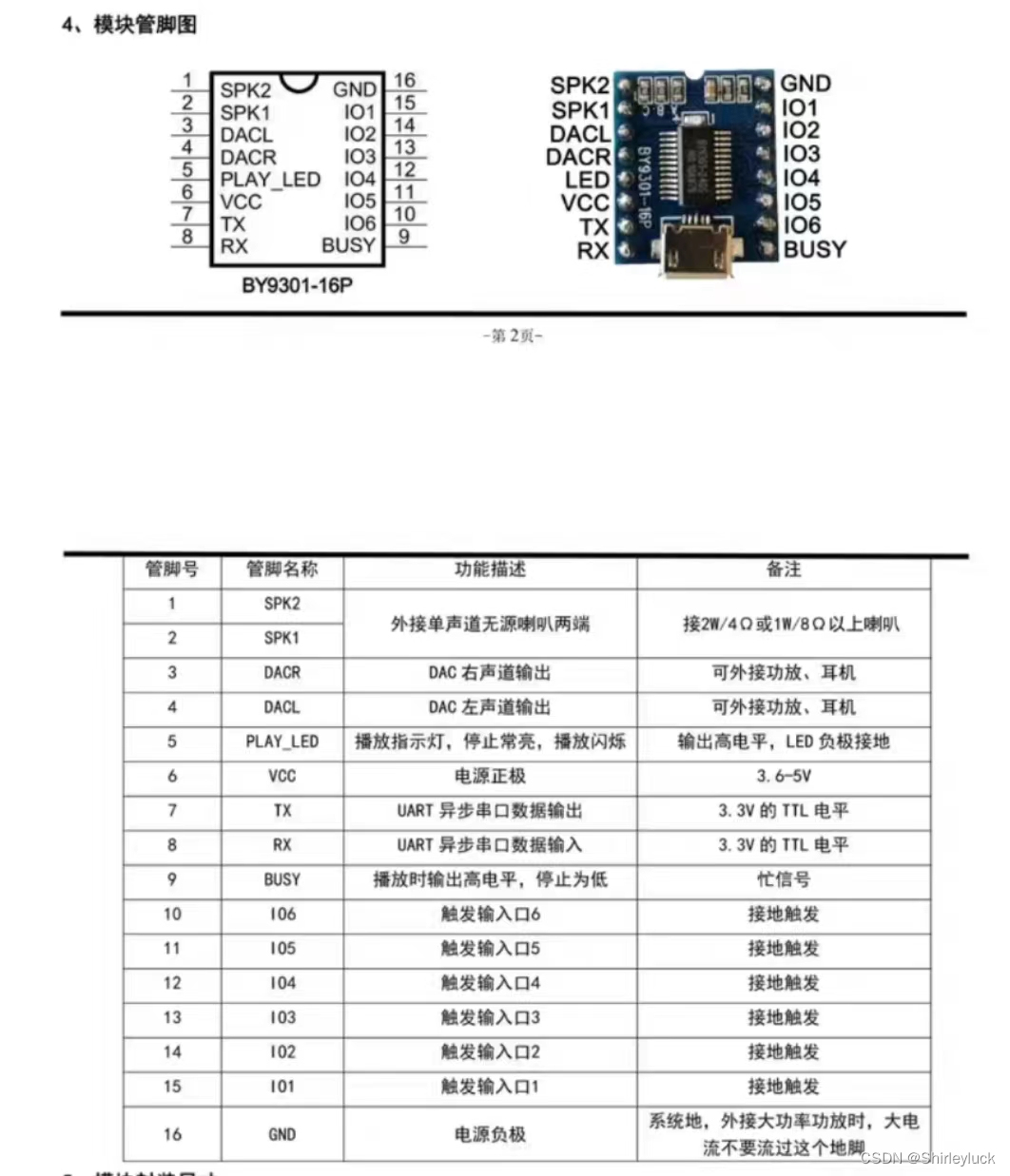

原理图如下：

为了方便在这里使用USART2通信，开发板使用的是正点原子探索者STM32F407，连接PA2,PA3

以下是sound.h的代码，定义了初始化函数，音量设置，选着特定文件播报，播放暂停功能。

#ifndef __BY9301_AS_H
#define	__BY9301_AS_H

#include "stm32f4xx.h"


typedef struct {
	void (* init)(uint32_t);
	void (* sayFileID)(uint8_t);
	void (* setVolume)(uint8_t);
	void (* playPause)(uint8_t);
	void (* sound_play)(uint8_t);
} BY9301ClassStruct;

extern BY9301ClassStruct BY9301Class;//声明个外部可见的结构体变量，用于在其他源文件中引用 BY9301 模块的功能接口。

#endif

其中比较重要的两个关于播报的函数如下：

/**

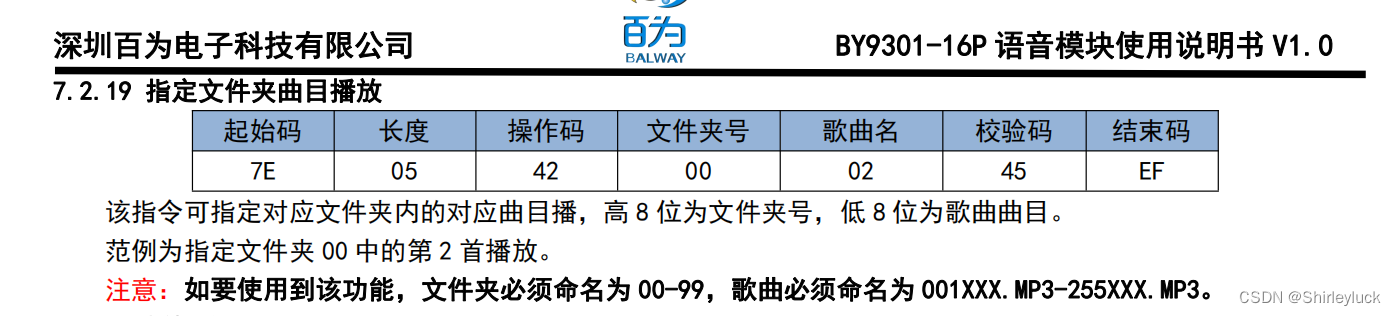

	* @brief  语音串口发送 具体协议参见手册
	* @param  str: 要发送的内容
  * @retval None
  */
static void BY9301_SendString(uint8_t *str)
{
	if(str[1] == 0) return;
	uint8_t i;
	for(i = 0; i < str[1] + 2; i++)
	{
		USART_SendData(USART2, str[i]);
		while (USART_GetFlagStatus(USART2, USART_FLAG_TXE) == RESET){}
	}
	while(USART_GetFlagStatus(USART2, USART_FLAG_TC) == RESET){}
}

/**
  * @brief  指定序号播报
  * @param  NOx: mp3文件序号
  中文：黑1 白2 红3 绿4 蓝5
  英文：黑6 白7 红8 绿9 蓝10
  * @retval None
  */
static void BY9301_Say(uint8_t NOx)
{
	uint8_t arr[8] = {0};
	arr[0] = 0x7E;
	arr[1] = 0x05;
	arr[2] = 0x41;
	arr[3] = 0x00;
	arr[4] = NOx;
	arr[5] = arr[1]^arr[2]^arr[3]^arr[4];
	arr[6] = 0xEF;
	BY9301_SendString(arr);
}

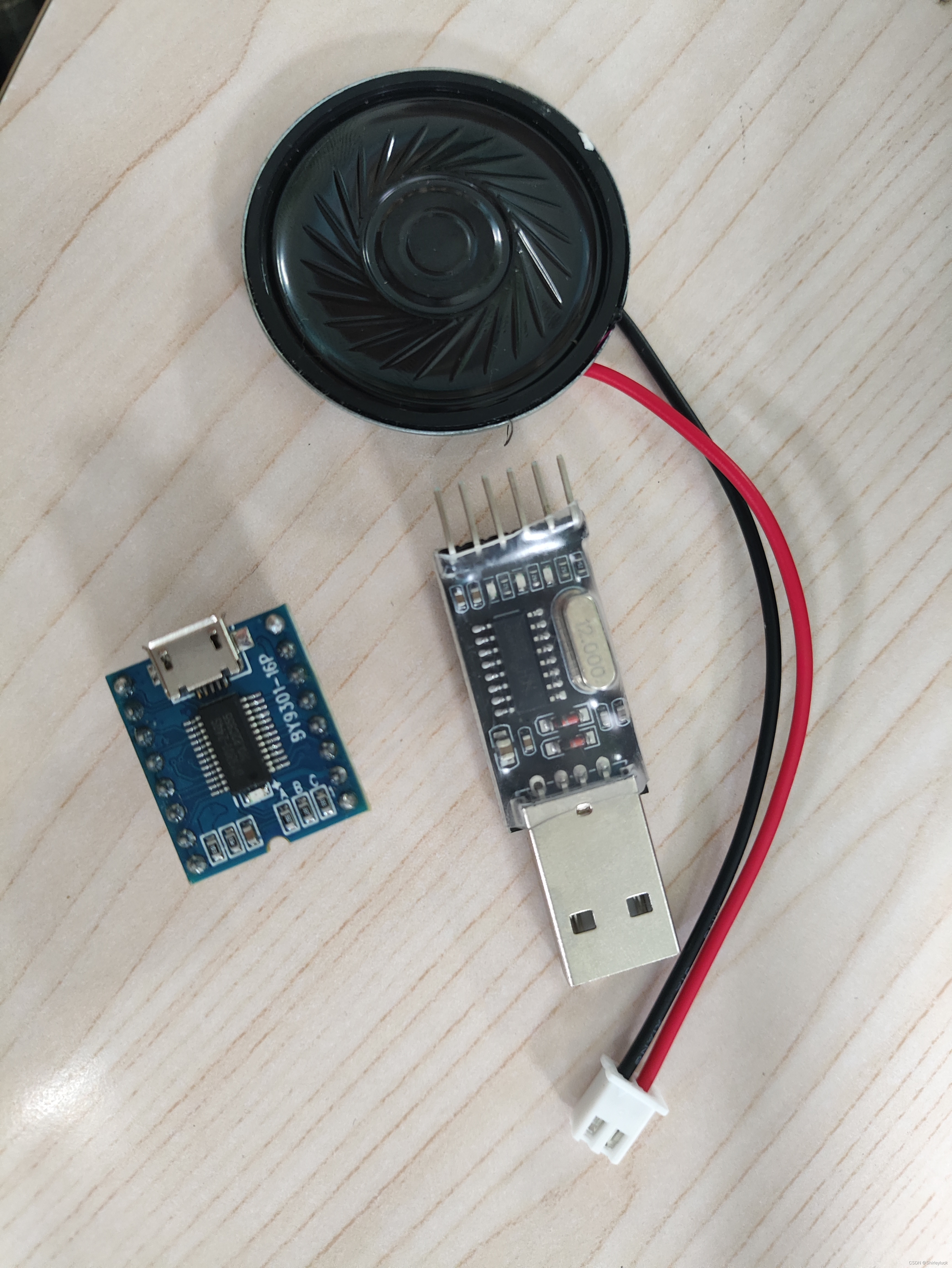

效果演示：

by9301效果演示

参考

STM32驱动BY9301语音播报模块-CSDN博客
