FreeCAD 官方文档 —— 一、 概述

最新推荐文章于 2024-04-25 11:15:27 发布
最新推荐文章于 2024-04-25 11:15:27 发布
阅读量2.4k 收藏 5
点赞数 2
分类专栏： FreeCAD 文章标签： 其他
原文链接：https://wiki.freecadweb.org/Main_Page
版权

FreeCAD维基官方文档传送门，浏览原网站需自备梯子，该文档的许多页面中文翻译不完整。
自己的英语水平不好，以下内容借助了维基上已翻译好的内容、谷歌翻译、有道云词典。

我的使用环境：

OS: Ubuntu 21.04 (ubuntu:GNOME/ubuntu)
Word size of OS: 64-bit
Word size of FreeCAD: 64-bit
Version: 0.19.
Build type: Release
Python version: 3.9.2
Qt version: 5.15.2
Coin version: 4.0.0
OCC version: 7.5.1
Locale: Chinese/China (zh_CN)

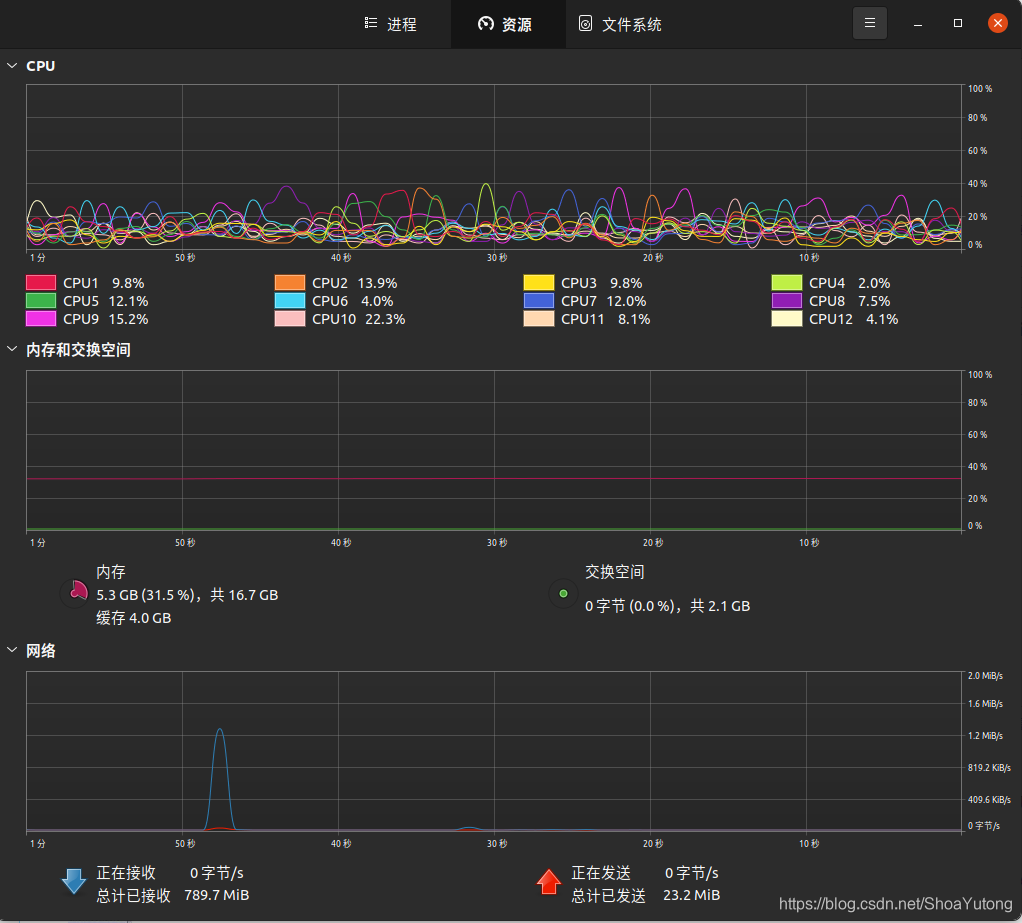

对于开源工具的使用者们，我强烈安利使用Ubuntu系统，环境配置方便，系统资源占用低，果然真香，在我码这写字的时候，后台同时开着Blender、FreeCAD、PyCharm、Chrome、Firefox，我的内存是16G的，现在占用31.3%，已使用5.2G，如果是在win10，这会怕是已经内存报警了。
在这里插入图片描述
当然，这只是打开软件进行一些简单的工作，并没有进行渲染之类的大工程，但也很666了。

一、 关于FreeCAD

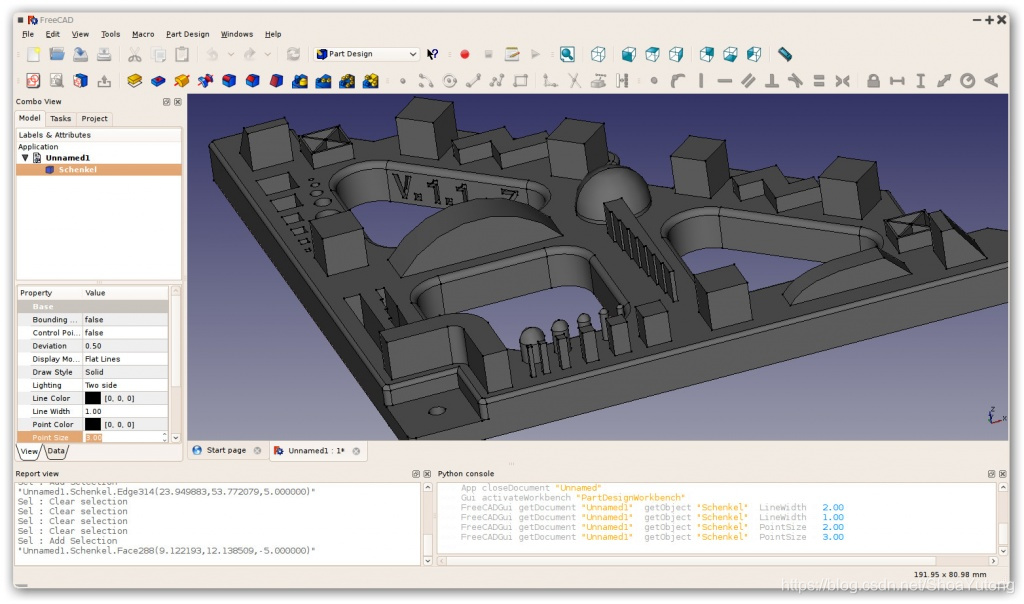

https://wiki.freecadweb.org/File:Freecad_default.jpg原图片链接原图地址

  1. FreeCAD是通用的参数化3D CAD建模器，其开发是完全开源的（LGPL许可）。FreeCAD直接针对机械工程和产品设计，但也适用于以工程为核心的广泛用途，例如建筑，有限元分析，3D打印和其他任务。
  2. FreeCAD具有类似于Catia，SolidWorks或Solid Edge的工具，因此也属于MCAD，PLM，CAx和CAE类别。它是具有模块化软件体系结构的，基于功能的参数建模器，可以在不修改核心系统的情况下提供其他功能。
  3. 与其他CAD建模器一样，它具有许多2D组件，能够绘制平面形状或创建生产工程图，但直接2D绘图（例如Inkscape或AutoCAD LT）不是重点，动画或网格编辑（例如Blender，Maya，3ds Max或Cinema 4D）也不是重点。尽管如此，由于FreeCAD具有广泛的适应性，它可能会在比当前重点更广泛的领域中变得有用。
  4. FreeCAD大量使用了科学计算领域中存在的开源库。其中包括强大的CAD内核开放级联技术（OCCT）。Coin3D，与Open Inventor兼容的3D图形开发工具包；Qt，举世闻名的用户界面框架；Python，一种现代的脚本语言。FreeCAD本身也可以被其他程序用作库。
  5. FreeCAD也是多平台的，在Linux / Unix，Windows和Mac OSX系统上运行，在所有平台上都具有相同的外观和功能。
  6. 有关FreeCAD功能的更多信息，请查看功能列表，最新发行说明和入门文章，或查看更多屏幕截图。

二、屏幕截图

原文传送门
这部分主要是历史版本的软件页面截图、实现功能截图，但官方文档截止到现在（2021.05.25），只更新到0.17版本，我觉得粘过来意义不大。

三、下载

当前稳定版本（2021.05.25）

FreeCAD（24276）的第一个0.19.1版本发布于2021-03-20。
要了解新功能，请参阅发行说明。

您可以在0.19.1版本页面上找到SHA256校验和，以验证下载的完整性。

官网下载传送门（最新版本、中文）
官方历史版本下载传送门

Windows用户注意事项
32位安装程序（x86）支持以下Windows版本：7/8/10。
64位安装程序（x64）支持以下Windows版本：7/8/10。
也可以从Chocolatey管理器安装该程序包。

Mac OS X用户注意事项
最低支持版本为Mac OS X 10.12 Sierra。

GNU / Linux用户注意事项
大多数发行版的官方存储库中都包含FreeCAD，但如果其提供的版本已过时，可以下载官网提供的Linux AppImage文件（直接下载链接：0.19.1版），将其标记为可执行文件，然后免安装启动。

请参阅“在Linux上安装”页面以获取更多安装选项，包括Ubuntu和衍生产品的每日软件包。

可以通过以下命令启动FreeCAD来实现不需要安装的便携式版本：在版本0.19中引入

cd path/to/directory_containing_AppImage/
chmod +x ./FreeCAD_0.19-23756-Linux-Conda_glibc2.12-x86_64.AppImage
HOME="$PWD/Settings" FREECAD_USER_HOME="$PWD/Settings" ./FreeCAD_0.19-23756-Linux-Conda_glibc2.12-x86_64.AppImage

有关FreeCAD环境变量的更多信息，请参见配置页面。

开发版本

Linux用户，请查看开发AppImage。

MacOS和Windows开发构建和开发源代码，请参见每周构建。

编译最新的源代码，请参见编译。

附加模块和宏

FreeCAD社区提供了许多其他模块和宏。从0.17开始，可以使用Addon管理器 从FreeCAD内轻松安装它们。
