TWS耳机充电舱方案，这个方案值得收藏！

TWS耳机市场依旧火爆，未来5年TWS耳机市场还会继续增长，用于收纳和充电的充电舱必不可少。

TWS耳机方案的多样化，对充电舱的要求也越来越严格，为了满足无线充电的要求，深圳市琪远电子有限公司推出一款TWS耳机充电舱解决方案，该方案结合紫光芯能THP9100无线充电方案，采用CM9M023B-R为主芯片、钰泰ETA4056为充电舱充电管理IC，ETA1061为耳机充电管理IC。充电舱肩负安全保护，防止过充、过压、过流、短路，此外特别设计的NTC检测电路，满足对锂电池的温度保护要求。

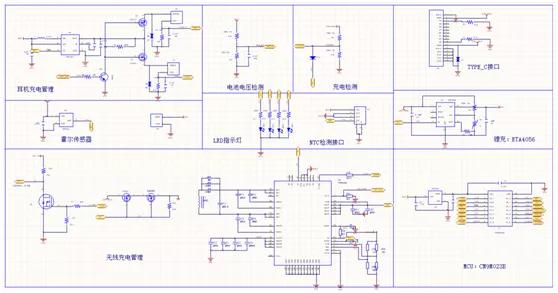

图一：原理图

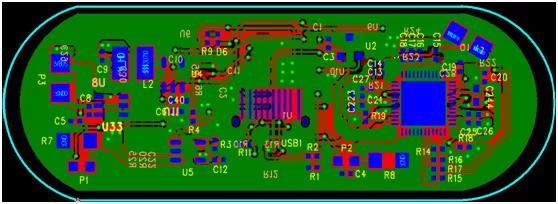

图二：PCB图

02

采用紫光芯能THP9100作为无线充电管理IC，THP9100是一款高效率，符合Qi标准的无线充电接收芯片，最大输出的功率达到3.5W。THP9100提供恒定的5V电压输出，最大输出电流0.7A，内部完善的过压、过流、过温等保护机制能够使系统处于安全和最优的工作状态。该芯片主要特征如下：

1、 最大输出功率3.5W

2、 AC to DC效率高达92%
