图像处理算法--光流法-原理

0. 写在前面

        因为项目上需要判断画面是朝着哪个方向在运动，故开始研究光流算法，恰巧Opencv上有这个模块，故了解一下原理，再实战。

参考文章：OpenCV3学习（11.2）LK光流法原理及opencv实现_calcopticalflowpyrlk原理-CSDN博客

1. 光流的概念（Optical flow）

        光流是一种运动模式，指的是一个物体、表面、边缘在一个视角下由一个观察者（比如眼睛、摄像头等）和背景之间形成的明显移动。光流技术，如运动检测和图像分割，时间碰撞，运动补偿编码，三维立体视差，都是利用了这种边缘或表面运动的技术。

        光流用大白话来说，就是在一个移动的序列的图像帧中，图像上每一个像素的x，y位移量，比如第t帧的时候A点的位置是（x1,y1），那么我们在第t+1帧的时候再找到A点，假设此时的坐标为（x2,y2），就可以确定运动公式：(u，v)= (x2,y2) - (x1,y1)。

2. 光流算法

2.1 两个光学特性假设前提

1.  运动物体的灰度在很短的间隔时间内保持不变；
2. 给定领域内的速度向量变化是缓慢的。

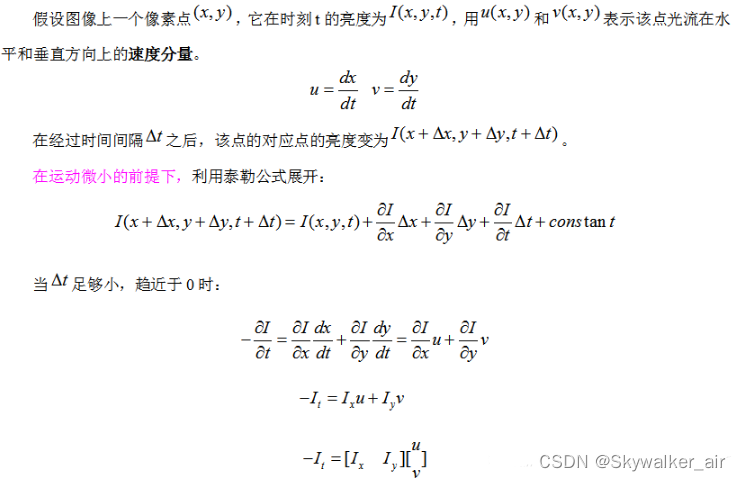

2.2 光流约束方程

以上就是基本的光流约束方程，约束只有一个，方程解不出来，LK光流算法考虑到像素的领域，将问题转变为计算某些点集的光流，通过联立多个方程，从而让方程有解。

2.3 LK光流算法

        在计算机视觉领域，Lucas-Kanade光流算法是一种两帧差分的光流估计算法。当下比较流行和常见的，计算两帧在时间t到t+△t之间每个像素点位置的移动，原理是基于图像信号的泰勒级数，差分的方式，对空间和时间坐标使用偏导数。

        三个假设：

1. 亮度恒定，图像场景中的目标像素在帧间运动时外观上保持不变；
2. 时间连续或者运动很缓慢，时间变化相对图像中的运动比例要足够小；
3. 领域内光流一致，一个场景中的同一表面的局部领域内具有相似的运动。

        使用金字塔缩放，考虑物体的运动速度较大时，算法会出现较大的误差，那么缩小图像尺寸，减少图像中物体的运动速度。

3. 写在最后

        光流算法的理论已经是10年前的了，opencv4之前都是老版本，更新了一版DIS，下一篇直接上实战。
