电容

1 去耦电容

1.1 低频滤波电容

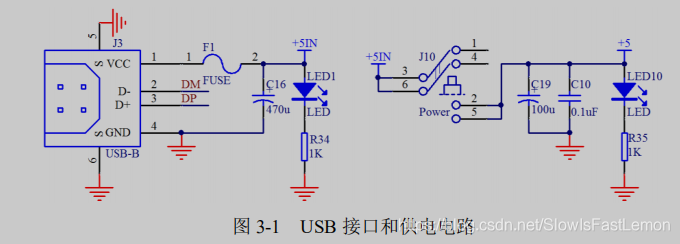

上图中的C16和C19就属于低频滤波电容。

低频滤波电容，平常应用最多的是钽电容，电解电容，陶瓷电容，起到去除电源低频纹波，稳定电源的作用。作用可以总结如下：

• 作用一，缓冲作用。当上电的瞬间，电流从电源处流下来的时候，不稳定，容易冲击电子器件，加个电容可以起到缓冲作用。
• 稳定作用。我们的一整套电路，后级电子器件的功率大小都不一样，而器件正常工作的时候，所需电流的大小也不是一成不变的。比如后级有个器件还没有工作的时候，电流消耗是 100mA，突然它参与工作了，电流猛的增大到了 150mA，这个时候如果没有一个电容的话，电路中的电压就会直接突然下降，比如我们的 5V 电压突然降低到 3V了。而我们系统中有些电子元器件，必须高于一定的电压才能正常工作，电压太低就直接不工作了，这个时候电容就必不可少了。电容会在这个时候把存储在里边的电量释放一下，稳定电压。

1.2 高频滤波电容

上图中的C10属于高频滤波电容。

高频滤波电容，主要放在电源附近，它容值较小，是 0.1uF，也就是 100nF（104电容，10*104pf。），是用来滤除高频信号干扰的。比如 ESD，EFT 等。电容的特性——可以通交流隔直流，但是电容的参数对不同频率段的干扰的作用是不一样的。这个 100nF 的电容，是我们的前辈根据干扰的频率段，根据板子的参数，根据电容本身的参数所总结出来的一个值。也就是说，以后大家在设计数字电路的时候，在电源处的去耦高频电容，直接用这个 0.1uF 就可以了，不需要再去计算和考量太多。

---

参考资料：

1. 手把手教你学51单片机:C语言版
