常用的数字器件

1 74HC245

1.1 74HC245简介

74HC245 这个芯片，用来做电流缓冲器。

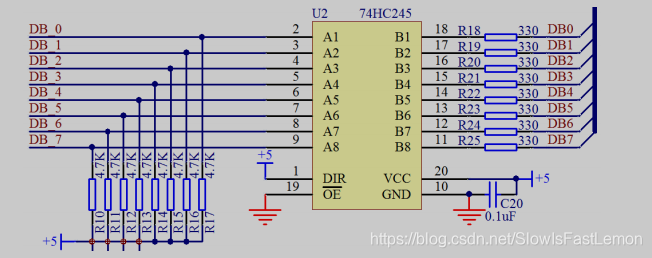

74HC245 是个双向缓冲器，1 引脚 DIR 是方向引脚，当这个引脚接高电平的时候，右侧所有的 B 编号的电压都等于左侧 A 编号对应的电压。比如 A1 是高电平，那么 B1 就是高电平，A2 是低电平，B2 就是低电平等等。如果 DIR 引脚接低电平，得到的效果是左侧 A 编号的电压都会等于右侧 B 编号对应的电压。

使能引脚 19 脚 OE，叫做输出使能，这个引脚上边有一横，表明是低电平有效，当接了低电平后，74HC245 就会按照刚才上边说的起到双向缓冲器的作用，如果 OE接了高电平，那么无论 DIR 怎么接，A 和 B 的引脚是没有关系的，也就是74HC245 功能不能实现出来。

---

2 74HC138

2.1 74HC138简介

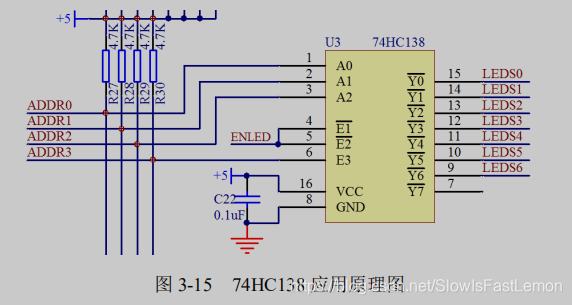

74HC138 有 1～6 一共是 6 个输入引脚，但是其中 4、5、6 这三个引脚是使能引脚。使能引脚和我们前边讲 74HC245 的 OE 引脚是一样的，这三个引脚如果不符合规定的输入要求，Y0 到 Y7 不管你输入的 1、2、3 引脚是什么电平状态，总是高电平。所以我们要想让这个 74HC138 正常工作，ENLED 那个输入位置必须输入低电平，ADDR3 位置必须输入高电平，这两个位置都是使能控制端口。

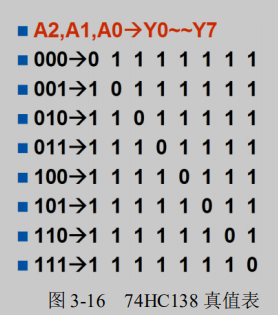

真值表：

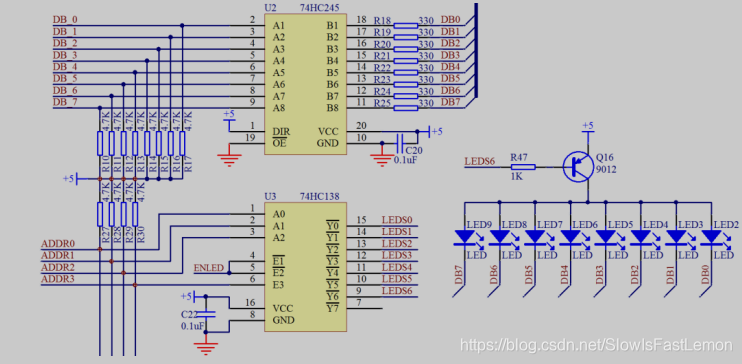

LED 小灯整体电路图：

---

参考资料

1. 手把手教你学51单片机:C语言版
