淘宝文件系统大文件结构

1 淘宝文件系统大文件结构

1.1 设计思路

主要有如下几个核心要点：

• 以block文件的形式存放数据文件(一般64M一个block),以下简称为“块”，每个块都有唯一的一个整数编号，块在使用之前所用到的存储空间都会预先分配和初始化。
• 每一个块由一个索引文件、一个主块文件和若干个扩展块组成，“小文件”主要存放在主块中，扩展块主要用来存放溢出的数据。
• 每个索引文件存放对应的块信息和“小文件”索引信息，索引文件会在服务启动时映射（mmap）到内存，以便极大的提高文件检索速度。“小文件”索引信息采用在索引文件中的数据结构哈希链表来实现。
• 每个文件有对应的文件编号，文件编号从1开始编号，依次递增，同时作为哈希查找算法的Key 来定位“小文件”在主块和扩展块中的偏移量。文件编号+块编号按某种算法可得到“小文件”对应的文件名。

1.2 大文件存储结构图

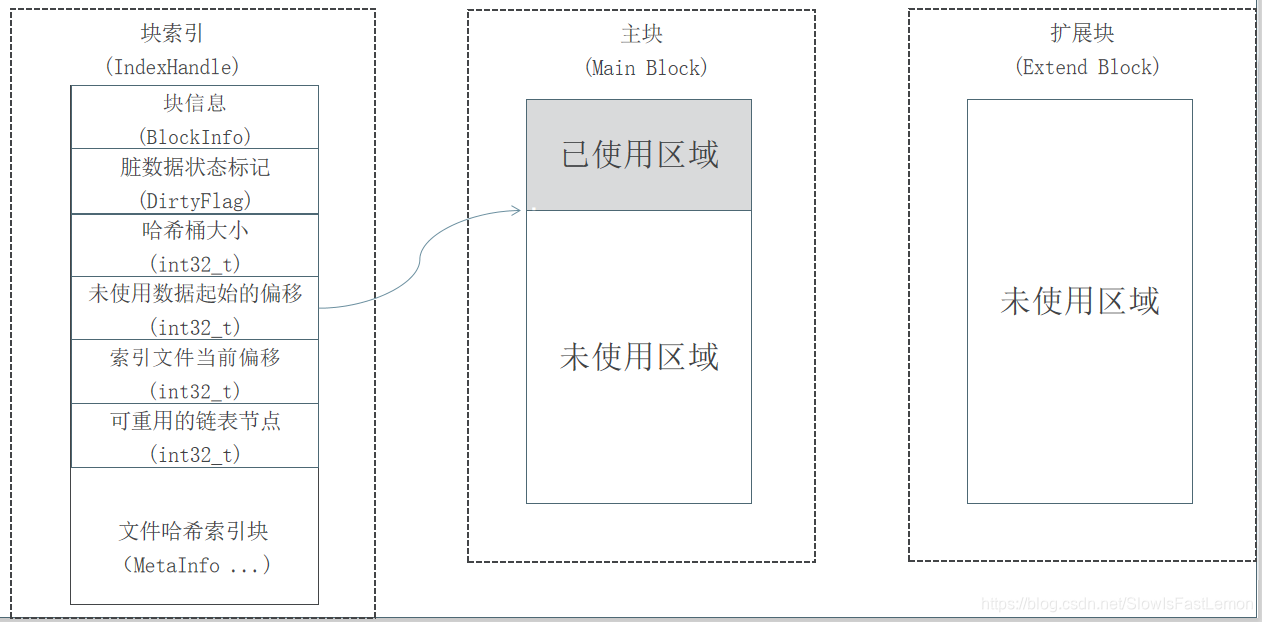

大文件存储结构图：

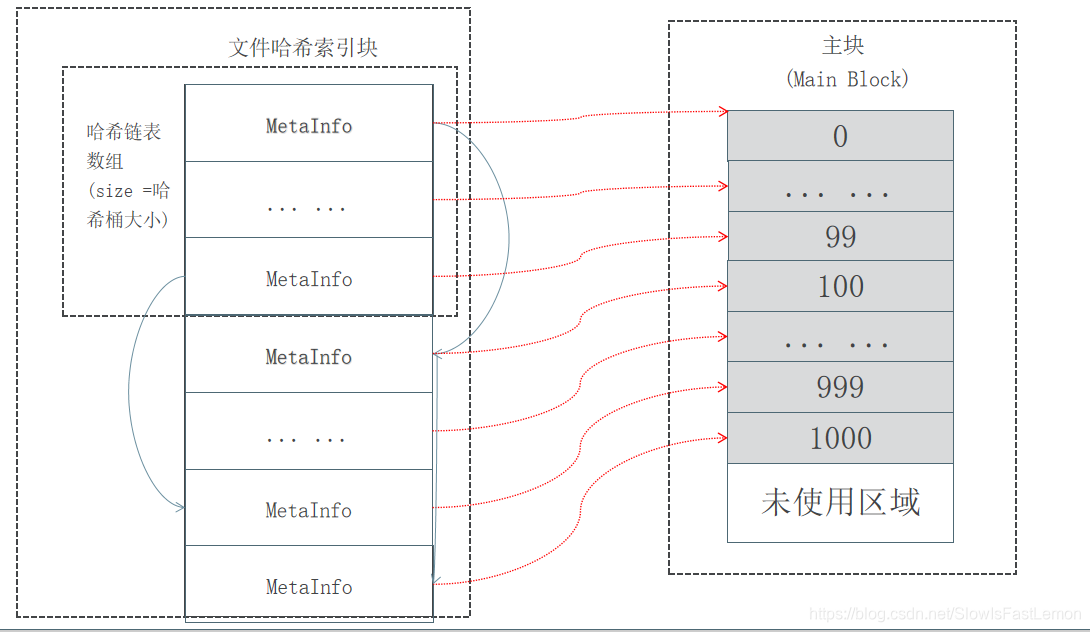

文件哈希链表实现图：

关键数据结构定义如下：

struct BlockInfo
{
  	uint32_t block_id_;             //块编号   1 ......2^32-1  TFS = NameServer + DataServer
  	int32_t version_;                //块当前版本号
  	int32_t file_count_;            //当前已保存文件总数
  	int32_t size_;                     //当前已保存文件数据总大小
  	int32_t del_file_count_;     //已删除的文件数量
  	int32_t del_size_;              //已删除的文件数据总大小
  	uint32_t seq_no_;             //下一个可分配的文件编号  1 ...2^64-1
}


struct RawMeta {
	uint64_t fileid_;                        //文件编号
	struct
	{
	   int32_t inner_offset_;           //文件在块内部的偏移量
	   int32_t size_;                       //文件大小
	} location_;
};

struct MetaInfo{
	RawMeta raw_meta_;              //文件元数据
	int32_t next_meta_offset_;      //当前哈希链下一个节点在索引文件中的偏移量
}

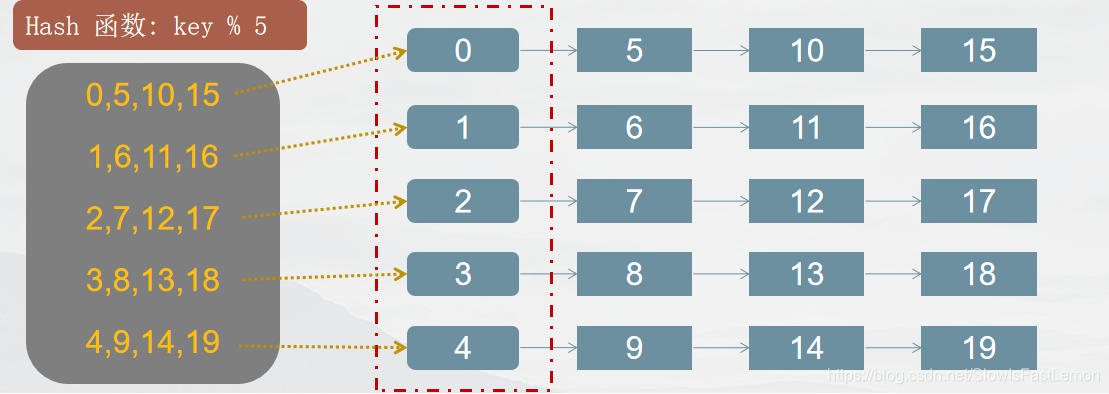

1.3 哈希链表简介

哈希表 - 散列表，它是基于快速存取的角度设计的，也是一种典型的“空间换时间”的做法。
关键点：

• 键(key)： 文件的编号 如， 1 、 5 、 19 。 。 。
• 值(value)： 文件的索引信息（包含 文件大小、位置）。
• 索引: 数组的下标(0,1,2,3,4) ，用以快速定位和检索数据。
• 哈希桶: 保存索引的数组，数组成员为每一个索引值相同的多个元素（以链表的形式链接）的首节点。
• 哈希函数: 将文件编号映射到索引上，采用求余法 ，如： 文件编号 19。

---
