CMOS 复合逻辑设计秘籍：对偶网络与 AOI 的黄金组合，在线实验全解析！

🔍 什么是 CMOS 复合逻辑？一文吃透底层原理

在超大规模集成电路（VLSI）设计中，CMOS 复合逻辑就像芯片的 "神经网络"，通过互补金属氧化物半导体（CMOS）器件的组合，实现复杂逻辑功能。它的核心优势在于利用 NMOS 和 PMOS 晶体管的互补特性 ——NMOS 导通时 PMOS 截止，反之亦然，这种特性让电路在静态时几乎不消耗功率，堪称低功耗设计的 "天生选手"。

关键特性解析：

• 互补对称结构：NMOS 网络负责逻辑下拉（连接地），PMOS 网络通过对偶规则构建，负责逻辑上拉（连接电源），两者如同镜像般协同工作
• 低静态功耗：静态时总有一条支路截止，几乎无直流功耗，这也是 CMOS 成为主流工艺的核心原因之一
• 抗噪声能力强：稳定的逻辑电平摆幅（接近电源电压），让电路在复杂环境中依然保持可靠输出

🧩 对偶网络 + AOI 设计：从理论到实践的黄金搭档

🌟 对偶网络：电路设计的 "镜像魔法"

对偶网络是 CMOS 复合逻辑设计的核心技巧，其设计逻辑遵循以下黄金规则：

1. 拓扑对偶：NMOS 网络中串联的晶体管，在 PMOS 网络中对应并联；NMOS 中并联的晶体管，PMOS 中对应串联
2. 逻辑取反：PMOS 网络的逻辑功能是 NMOS 网络的对偶函数（通过运用布尔方程转换）
3. 效率倍增：只需设计复杂的 NMOS 网络，PMOS 网络可通过对偶规则快速生成，大幅减少设计时间

📌 AOI（与或非）逻辑：复杂功能的 "积木大师"

AOI（And-Or-Invert）逻辑即 "与或非" 结构，是构建复合逻辑的标准单元，其设计要点包括：

• 逻辑表达式：如 F = (AB + CD)'，先进行与运算（AB、CD），再进行或运算，最后取反
• 电路实现：NMOS 网络中，AB 对应串联晶体管，CD 对应另一组串联晶体管，两组之间并联；PMOS 网络则通过对偶规则，将串联变并联、并联变串联
• 性能优化：通过调整晶体管尺寸（数值），平衡不同输入路径的延迟，避免出现 "逻辑冒险"

🧪 在线实验：5 大经典案例手把手教学

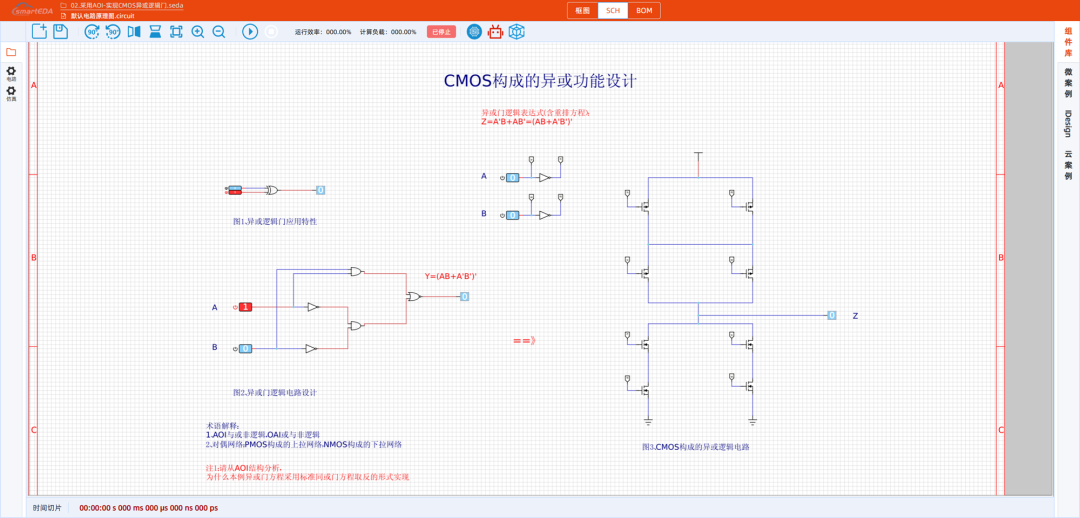

1、采用AOI设计异或门

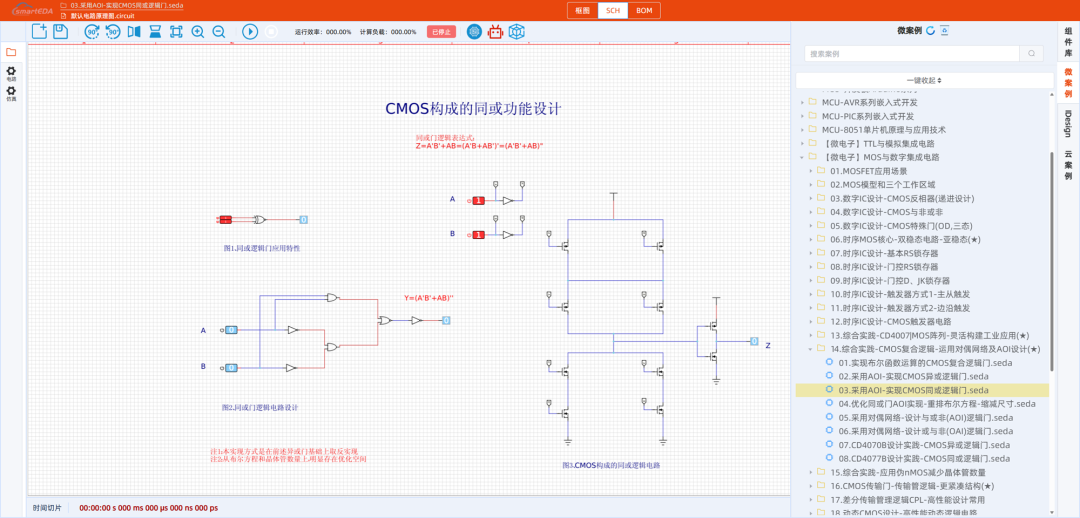

2、采用AOI设计同或门

-优化前-

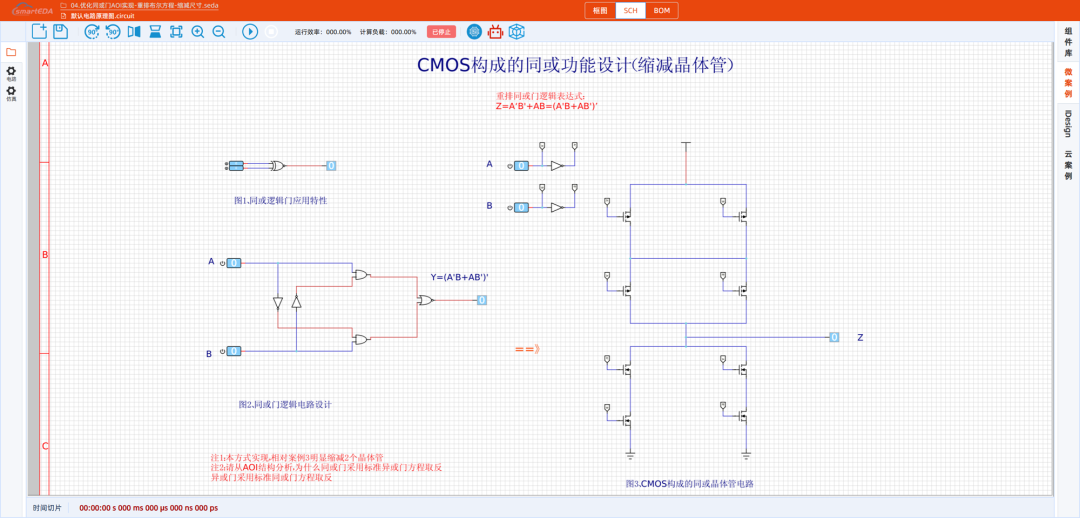

-优化后-

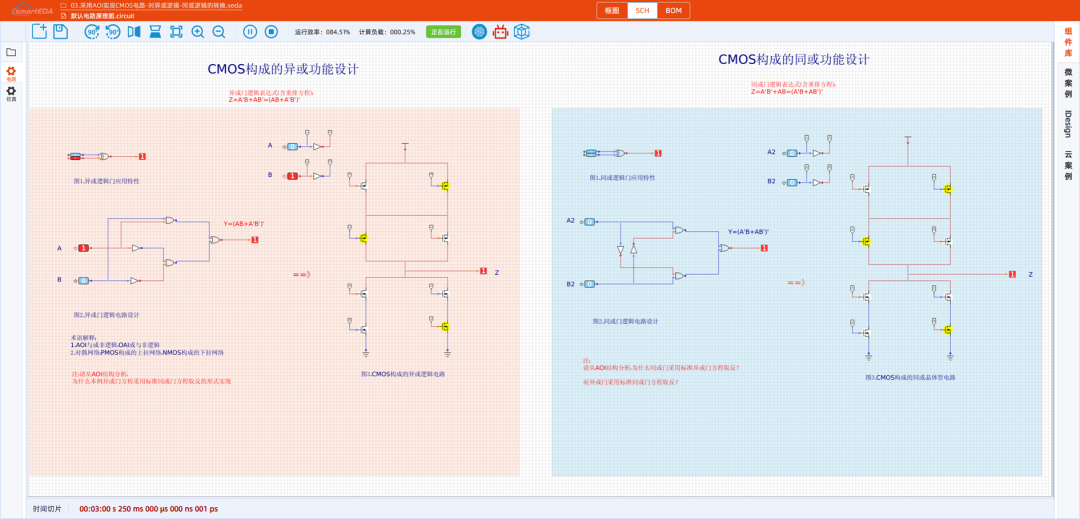

3、对比AOI-对"异或逻辑"-"同或逻辑"所做的必要转换

布尔方程->逻辑电路->AOI设计, 所需的3个转换

简单的一个对比，描述了很多核心思想：

1）、标准布尔表达式乘积项之和的优势

2）、标准表达式与逻辑门电路设计的转换

3）、采用AOI结构设计的所需的布尔逻辑转换

异或同或在CMOS设计上，绕了好几个弯，形成如此简洁经典的设计(12晶体管)

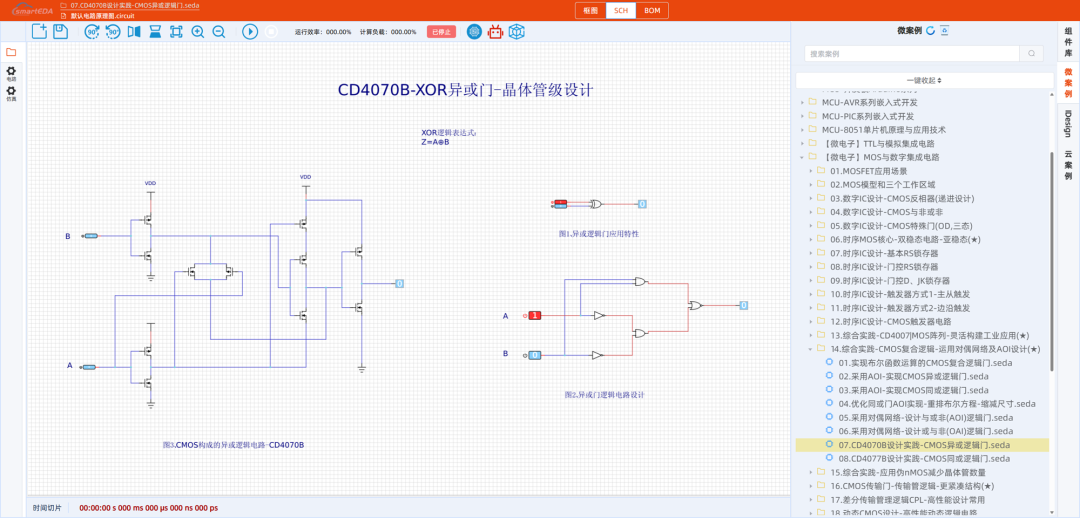

4、CD4070B异或门设计-再省1个

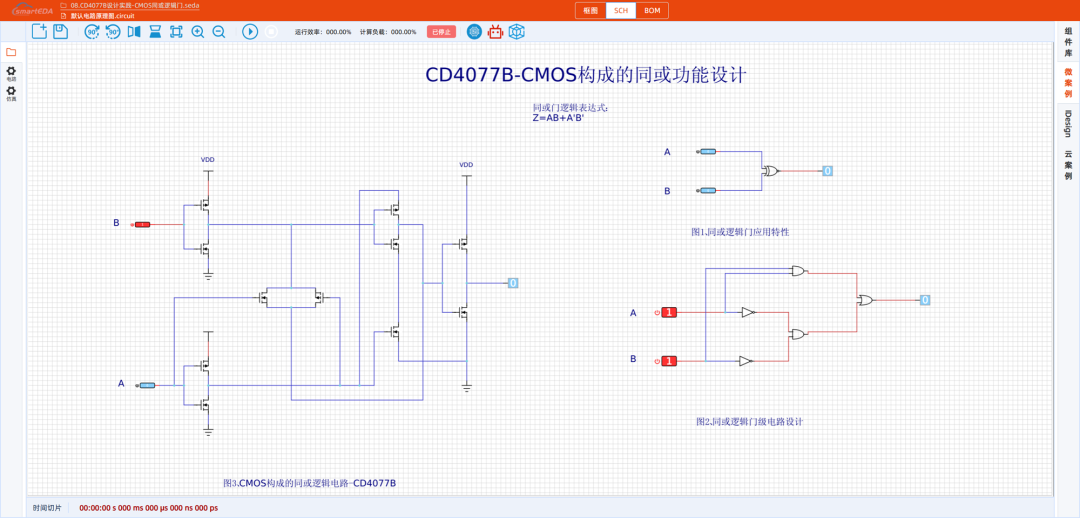

5、CD4077B同或门设计（11个)

💬 互动讨论

你认为布尔方程的哪种变换技巧对电路性能影响最大？在评论区留言你的观点

📌 欢迎登录 SmartEDA 平台，可直接调用实验模板，体验学习AOI设计组合逻辑的乐趣～
