EC11旋转编码器电路原理图

此电路已在项目中验证,可直接使用。

1.旋转编码器选用经典的EC11，手册立创可查。

2.AB为旋转编码器的信号产生接口，其正转反转时AB两端发生电平变化存在时差，借此可判断出编码器旋转方向。

3.DE为按键接口，按下导通，可将该动作视为旋编的开始动作（也可以忽略无影响，即不按按键只旋转也会输出信号），使用时注意防抖。

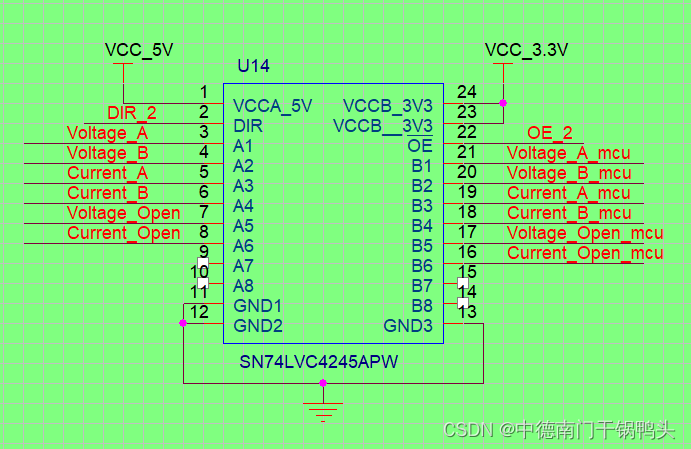

4.注意旋编用5V供电，如用32处理，最好加上电平转换芯片，如SN74LVC4245APW

该芯片可以实现电平转换，也可以做缓冲器使用，当做缓冲器时，如果左右两侧电平相同，一定要注意信号流向，不可双向交叉！！！
