Cisco Packet Tracer实验————组建虚拟局域网

前言

大三局域网实验，使用Cisco Packer Tracer模拟软件，本篇内容为组建虚拟局域网

Cisco Packet Tracer实验————组建虚拟局域网

您好，我的博客是不周阁

实验目的

• 理解静态路由和动态路由技术。
• 掌握静态路由和默认路由配置。
• 掌握OSPF路由基本配置。

实验原理

什么是路由？

路由（routing）是指分组从源到目的地时，决定端到端路径的网络范围的进程。路由工作在OSI参考模型第三层——网络层的数据包转发设备。路由器通过转发数据包来实现网络互连。虽然路由器可以支持多种协议（如TCP/IP、IPX/SPX、AppleTalk等协议），但是在我国绝大多数路由器运行TCP/IP协议。路由器通常连接两个或多个由IP子网或点到点协议标识的逻辑端口，至少拥有1个物理端口。路由器根据收到数据包中的网络层地址以及路由器内部维护的路由表决定输出端口以及下一跳地址，并且重写链路层数据包头实现转发数据包。路由器通过动态维护路由表来反映当前的网络拓扑，并通过网络上其他路由器交换路由和链路信息来维护路由表。

静态路由

静态路由（英语：Static routing），一种路由的方式，路由项由手动配置，而非动态决定。与动态路由不同，静态路由是固定的，不会改变，即使网络状况已经改变或是重新被组态。静态路由需要管理员手动配置,一般用于主机数量较少的情况。

动态路由

动态路由是与静态路由相对的一个概念，指路由器能够根据路由器之间的交换的特定路由信息自动地建立自己的路由表，并且能够根据链路和节点的变化适时地进行自动调整。当网络中节点或节点间的链路发生故障，或存在其它可用路由时，动态路由可以自行选择最佳的可用路由并继续转发报文。动态路由使用于网络结构复杂，并且会变化的情况。

常见动态路由协议

RIP

路由信息协议（RIP）是内部网关协议IGP中最先得到广泛使用的协议。RIP是一种分布式的基于距离向量的路由选择协议，是因特网的标准协议，其最大优点就是实现简单，开销较小。

OSPF

OSPF(Open Shortest Path First开放式最短路径优先）是一个内部网关协议(Interior Gateway Protocol，简称IGP），用于在单一自治系统（autonomous system,AS）内决策路由。

IS-IS

IS-IS（Intermediate System-to-Intermediate System，中间系统到中间系统）路由协议最初是ISO（the International Organization for Standardization，国际标准化组织）为CLNP（Connection Less Network Protocol，无连接网络协议）设计的一种动态路由协议。

BGP

边界网关协议（BGP）是运行于 TCP 上的一种自治系统的路由协议。BGP是唯一一个用来处理像因特网大小的网络的协议，也是唯一能够妥善处理好不相关路由域间的多路连接的协议。

实验过程

静态路由

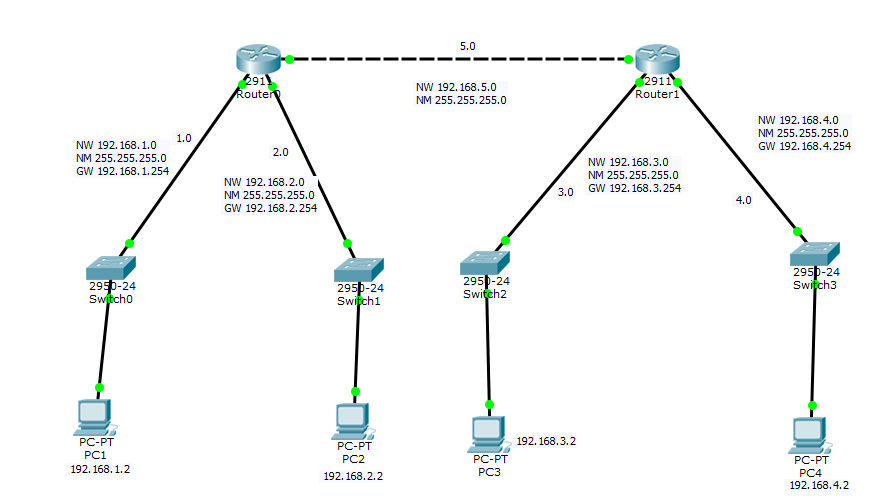

网络拓扑图

路由器R0配置

# 基础设置
enable # 进入特权模式
conf t # 进入全局模式
int G0/0 # 局部设置模式，选择端口G0/0
ip address 192.168.1.254 255.255.255.0 #为这个端口配置IP地址和子网掩码
no shutdown # 打开端口
int G0/1
ip address 192.168.2.254 255.255.255.0
no shutdown
int G0/2
ip address 192.168.5.254 255.255.255.0
no shutdown
# 路由设置,在全局模式下
ip route 192.168.3.0 255.255.255.0 192.168.5.253 #此处192.168.5.253为路由器R1与路由器相连的IP地址
ip route 192.168.4.0 255.255.255.0 192.168.5.253

路由器R1与上述路由器R0配置同。

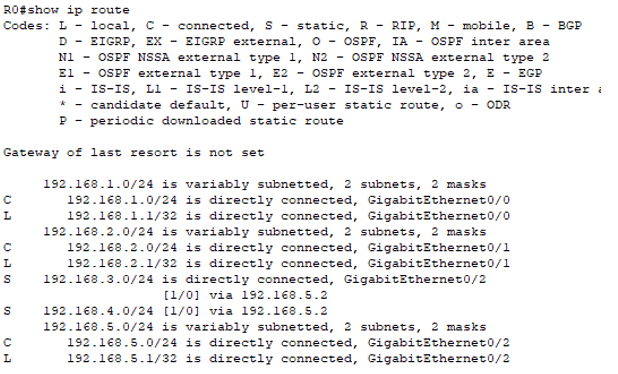

R0配置后的路由表

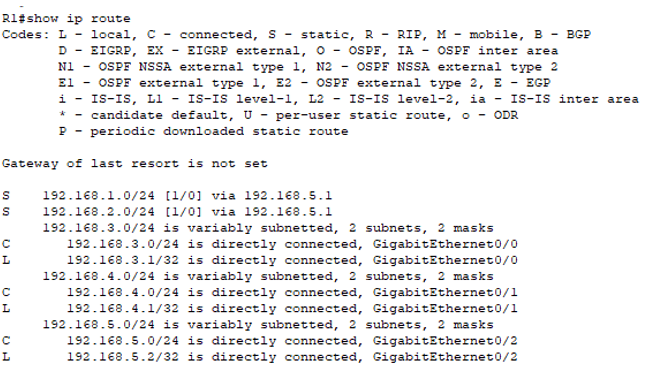

R1配置后的路由表

此处交换机不用设置，直接设置PC

# 以PC0为例,其他PC机根据所处网段设置即可
IP: 192.168.1.2
NW: 255.255.255.0
GW: 192.168.1.254

测试连通性

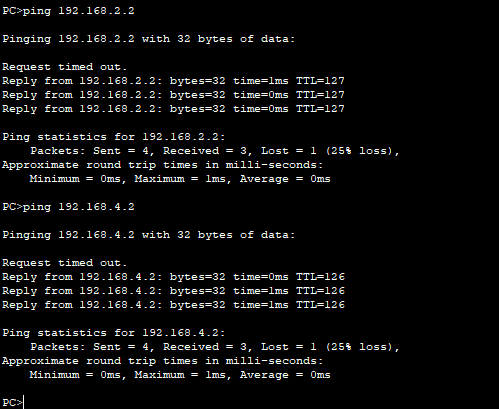

使用PC1分别ping PC2和PC4

如上图可知，PC1与PC2和PC4都处于连通的状态。由以上可知两个路由器的静态路由配置成功。

动态路由

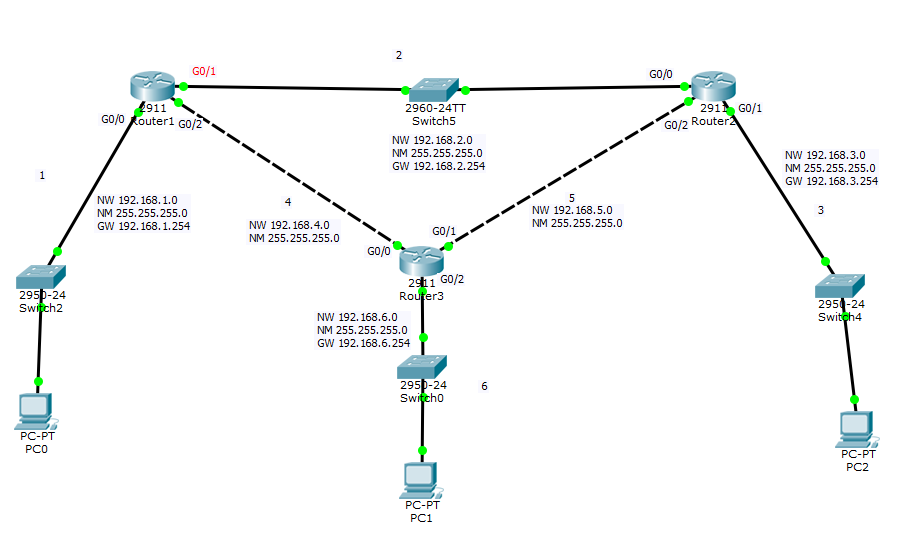

网络拓扑图

路由器R1配置

enable # 进入特权模式
conf t # 进入全局模式
int G0/0 # 局部设置模式，选择端口 G0/0
ip address 192.168.1.254 255.255.255.0  #为这个端口配置IP地址和子网掩码
no shutdown # 打开端口
int G0/2
ip address 192.168.4.254 255.255.255.0
no shutdown
int G0/1
ip adress 192.168.2.254 255.255.255.0
no shutdown

# 在全局模式下
router ospf 1 # 运行ospf这个程序，该程序自带与路由器系统中。
network 192.168.3.0 0.0.0.255 area 0 # 路由器将这个网段声明出去，希望连接到这个网段
network 192.168.5.0 0.0.0.255 area 0
network 192.168.6.0 0.0.0.255 area 0

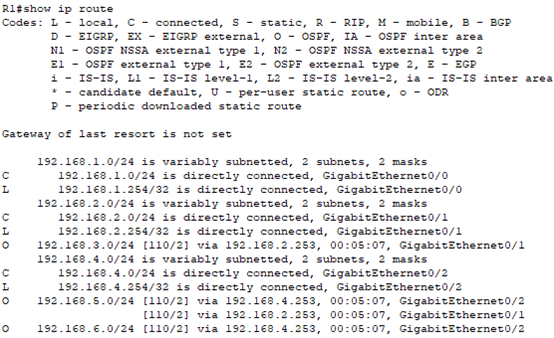

R1的路由表

另外两个路由器的配置与R1相同

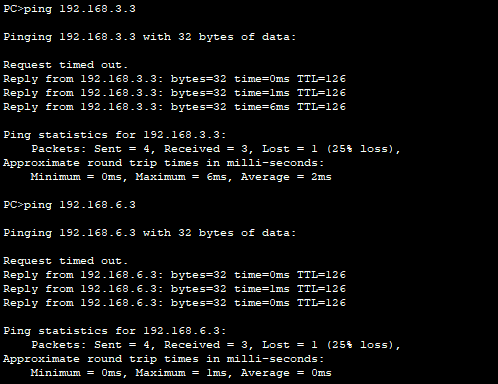

测试连通性

由上图可知，PC0与PC1和PC2是连通的，从上方的路由表和PC之间的连通性可以看出路由器的动态路由已经配置成功。

实验四结束
